Trong mỗi nhà máy, hàng hóa có thể cần vận chuyển theo phương ngang, lên cao, xuống thấp, chuyển hướng hoặc di chuyển giữa các tầng. Vì vậy, băng tải không chỉ có một kiểu thiết kế cố định mà được chế tạo với nhiều hình dáng và chức năng khác nhau để phù hợp với từng mặt bằng, sản phẩm và công đoạn sản xuất. Dưới đây là các loại băng tải, giúp doanh nghiệp dễ dàng lựa chọn giải pháp phù hợp cho dây chuyền.
Các loại băng tải theo hình dáng phổ biến

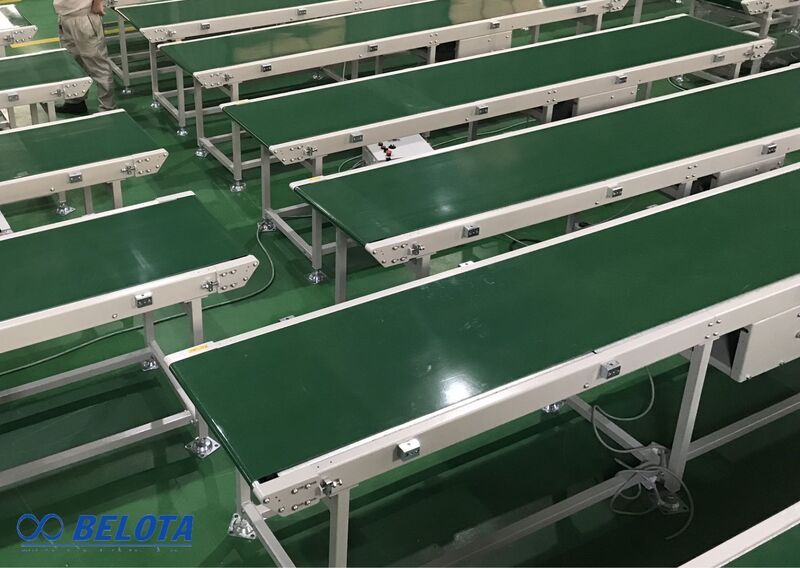

Băng tải thẳng
Băng tải thẳng có kết cấu chạy theo một đường thẳng, thường được sử dụng để vận chuyển sản phẩm từ điểm cấp liệu đến điểm tiếp nhận hoặc kết nối giữa các công đoạn trong dây chuyền.Thiết kế này phù hợp với nhà xưởng có mặt bằng tương đối thuận lợi, yêu cầu vận chuyển liên tục và không cần thay đổi hướng di chuyển của sản phẩm.
Băng tải thẳng

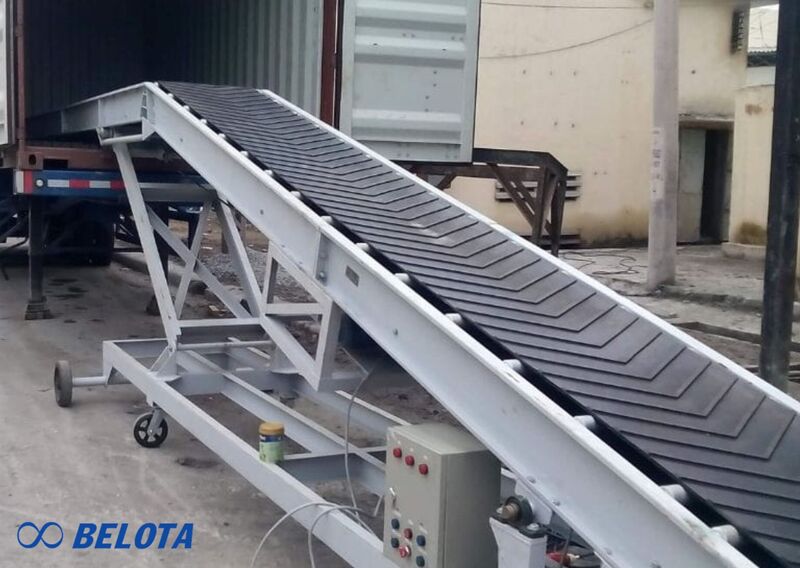

Băng tải nghiêng
Băng tải nghiêng là một trong các loại băng tải phổ biến trong ứng dụng cần đưa sản phẩm hoặc nguyên liệu từ vị trí thấp lên cao hoặc từ cao xuống thấp. Thường được thiết kế với góc nghiêng thường khoảng 5 - 30°.
Tùy vào loại sản phẩm, vật liệu băng tải và góc nghiêng, bề mặt vận chuyển có thể được thiết kế thêm gân, gờ hoặc vách chắn để hạn chế sản phẩm trượt hoặc rơi khỏi băng tải. Với các sản phẩm dễ trượt hoặc cần vận chuyển ở góc lớn, có thể sử dụng băng tải PVC nhám, băng tải có gân ngang hoặc vách tai bèo để tăng khả năng giữ sản phẩm.
Băng tải nghiêng

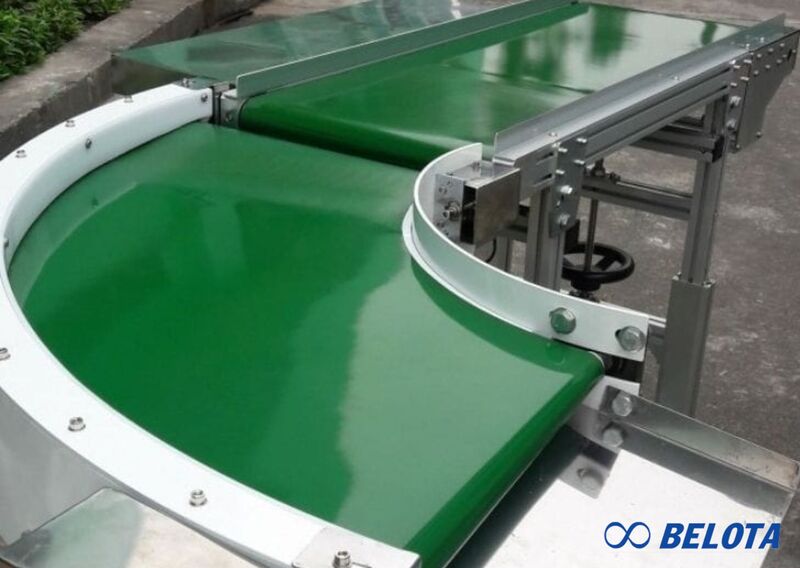

Băng tải cong
Băng tải cong được thiết kế theo cung cong thay vì chạy thẳng, giúp thay đổi hướng vận chuyển của sản phẩm mà không cần bố trí thêm một đoạn băng tải thẳng dài.
Băng tải có thể được thiết kế với các góc chuyển hướng phổ biến như 45°, 90° hoặc 180°, tùy theo mặt bằng và yêu cầu của dây chuyền. Loại băng tải này thường được sử dụng để kết nối các tuyến vận chuyển, chuyển hướng sản phẩm trong khu vực có diện tích hạn chế hoặc thay đổi hướng di chuyển giữa các công đoạn.
Băng tải cong

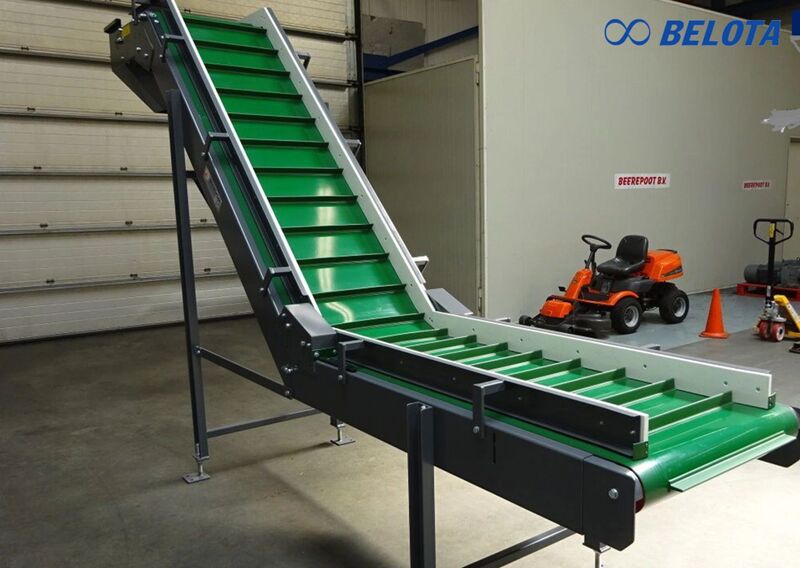

Băng tải chữ Z
Băng tải chữ Z có tuyến vận chuyển gồm các đoạn ngang và nghiêng liên tiếp, trong đó các đoạn nghiêng thường được thiết kế với góc khoảng 15 - 30°, tạo thành hình dạng giống chữ Z khi nhìn từ bên cạnh.
Thiết kế này phù hợp với những dây chuyền cần vừa vận chuyển vừa thay đổi độ cao, giúp kết nối các vị trí có cao độ khác nhau mà không cần sử dụng nhiều thiết bị trung gian. Tùy loại sản phẩm và góc nghiêng, bề mặt băng có thể được bổ sung gân ngang hoặc vách chắn để hạn chế sản phẩm trượt trong quá trình vận chuyển.
Băng tải chữ Z

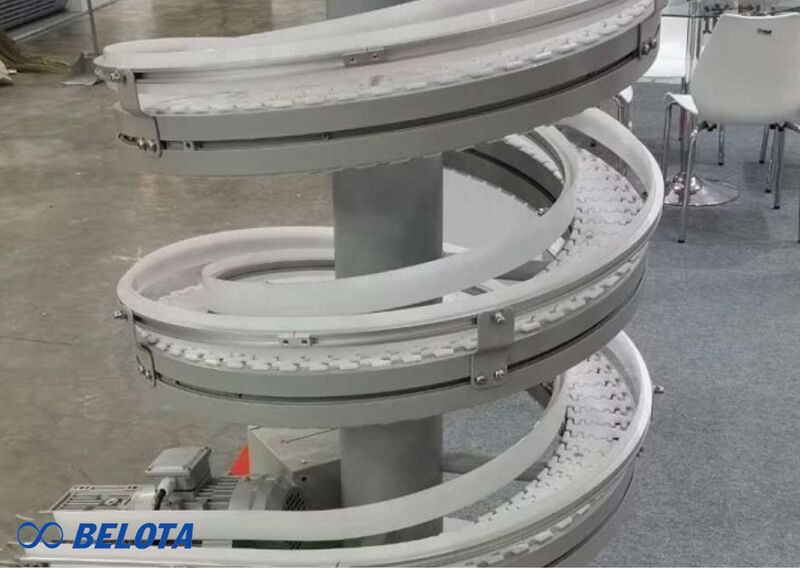

Băng tải xoắn ốc
Băng tải xoắn ốc được thiết kế theo dạng đường xoắn, cho phép vận chuyển sản phẩm lên hoặc xuống giữa các cao độ trong khi tiết kiệm diện tích mặt bằng. Tuyến băng có thể được bố trí theo góc xoắn và chiều cao nâng hạ khác nhau, tùy thuộc vào không gian lắp đặt, loại sản phẩm và yêu cầu của dây chuyền. Loại băng tải này thường được sử dụng trong các dây chuyền đóng gói, thực phẩm, logistics và sản xuất công nghiệp khi cần kết nối nhiều tầng hoặc thay đổi cao độ liên tục.
Băng tải xoắn ốc

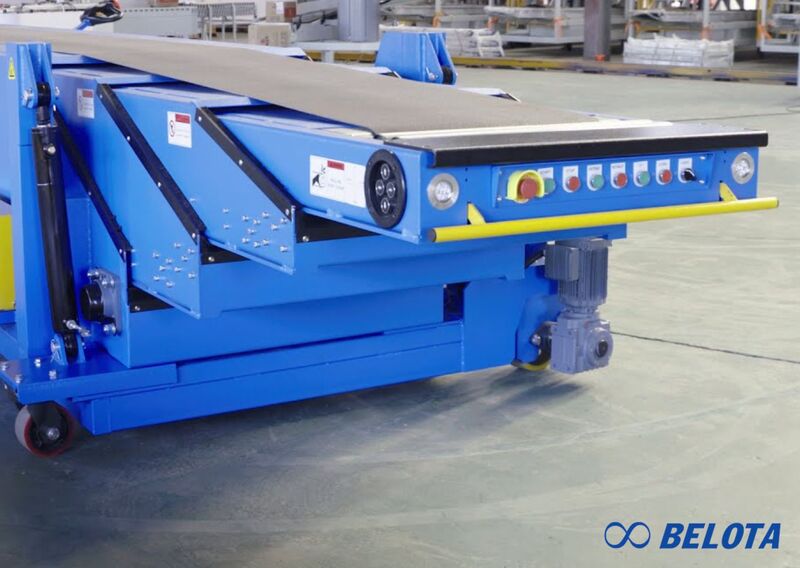

Băng tải co rút
Băng tải co rút có kết cấu gồm các đoạn khung có thể kéo dài và thu gọn, giúp thay đổi chiều dài tuyến vận chuyển theo vị trí làm việc. Tùy thiết kế, băng tải có thể kéo dài khoảng 2 - 3 lần chiều dài thu gọn, phù hợp với các khu vực cần thường xuyên thay đổi khoảng cách cấp liệu hoặc lấy hàng. Loại băng tải này thường được sử dụng tại kho hàng, khu vực xuất nhập hàng, dây chuyền đóng gói và bốc dỡ, đặc biệt khi cần đưa hàng hóa sâu vào thùng xe hoặc container.
Băng tải co rút

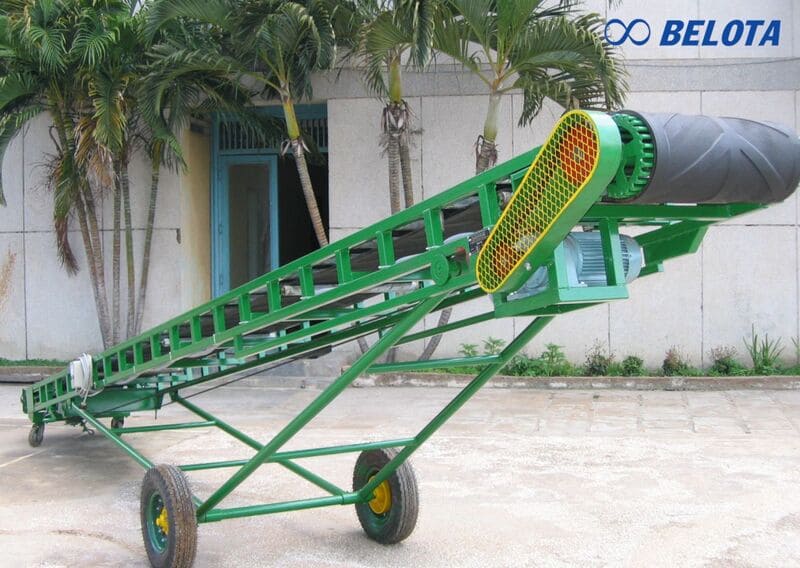

Băng tải nâng hạ
Băng tải nâng hạ có thể điều chỉnh độ cao và góc nghiêng của tuyến băng để phù hợp với vị trí cấp và nhận hàng. Tùy thiết kế, góc làm việc có thể được điều chỉnh linh hoạt theo chiều cao cần nâng và khoảng cách vận chuyển. Loại băng tải này thường được sử dụng trong bốc xếp hàng hóa, kết nối giữa các cao độ hoặc đưa hàng lên xuống xe, giúp giảm thao tác nâng chuyển thủ công và thuận tiện hơn khi thay đổi vị trí làm việc.
Băng tải nâng hạ
Các loại băng tải phân loại theo công năng

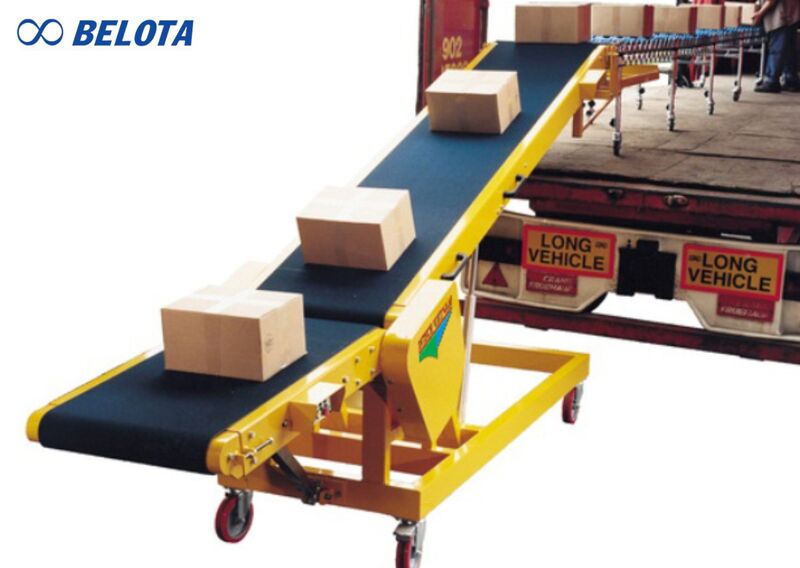

Băng tải chuyển hàng
Băng tải chuyển hàng có chức năng đưa sản phẩm, thùng hàng hoặc nguyên liệu từ vị trí này sang vị trí khác một cách liên tục. Đây là dạng băng tải phổ biến trong dây chuyền sản xuất, đóng gói, kho hàng và logistics.
Băng tải chuyển hàng

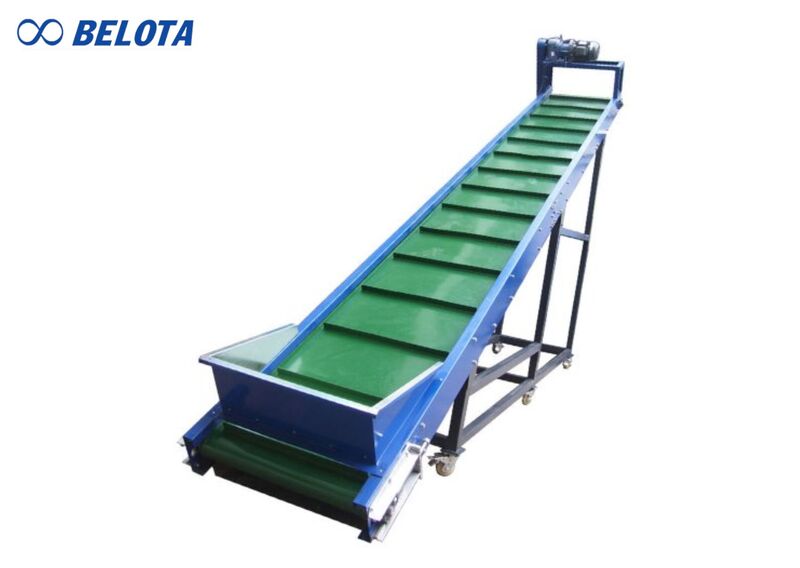

Băng tải cấp liệu
Băng tải cấp liệu có nhiệm vụ đưa nguyên liệu vào máy hoặc công đoạn tiếp theo với lưu lượng và tốc độ phù hợp. Loại băng tải này thường được bố trí ở đầu dây chuyền, kết nối với phễu chứa, máy nghiền, máy trộn, máy đóng gói hoặc các thiết bị sản xuất khác.
Băng tải cấp liệu

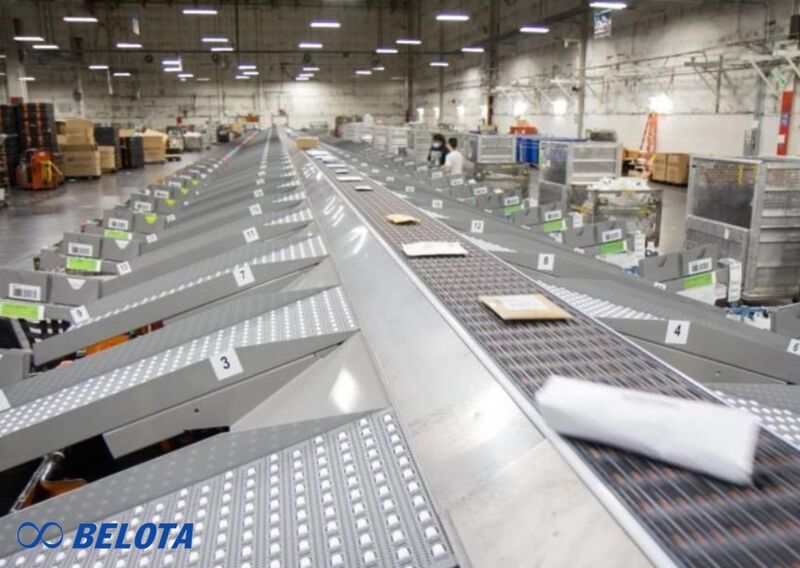

Băng tải phân loại sản phẩm
Băng tải phân loại được sử dụng để đưa sản phẩm đến các vị trí khác nhau dựa trên yêu cầu phân loại. Hệ thống có thể kết hợp cảm biến, cơ cấu đẩy, chuyển hướng hoặc các thiết bị tự động khác để phân chia sản phẩm theo kích thước, mã hàng, trọng lượng, vị trí hoặc yêu cầu của dây chuyền.
Băng tải phân loại sản phẩmn gia công con lăn theo yêu cầu

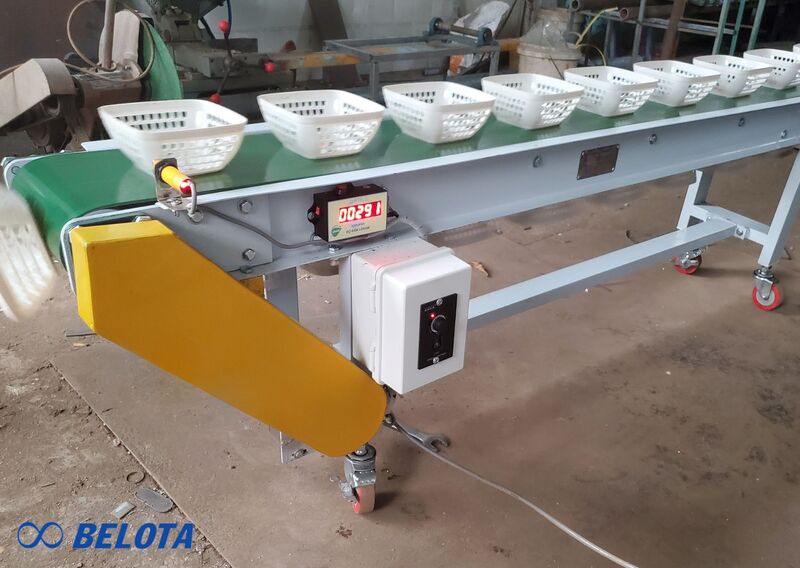

Băng tải đếm sản phẩm
Băng tải đếm sản phẩm hỗ trợ đưa sản phẩm đi qua vị trí kiểm đếm theo một tốc độ ổn định. Khi kết hợp với cảm biến, hệ thống có thể ghi nhận số lượng sản phẩm đi qua trong từng khoảng thời gian. Giải pháp này phù hợp với các dây chuyền đóng gói, sản xuất hàng loạt và cần kiểm soát số lượng tự động.
Băng tải đếm sản phẩm

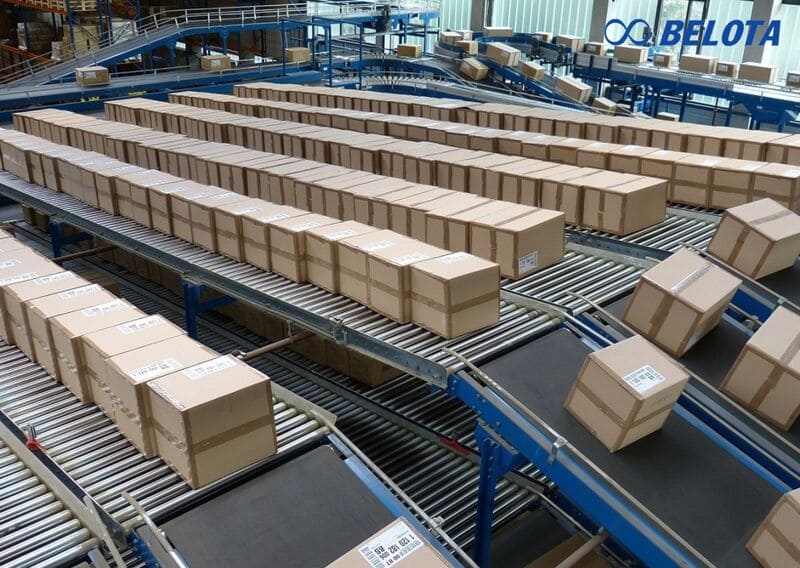

Băng tải tích lũy
Băng tải tích lũy có chức năng tạm thời lưu giữ sản phẩm trên tuyến vận chuyển khi công đoạn phía sau chưa thể tiếp nhận ngay. Thiết kế này giúp hạn chế tình trạng sản phẩm dồn vào một điểm, đồng thời duy trì hoạt động liên tục giữa các công đoạn có tốc độ khác nhau.
Băng tải tích lũy

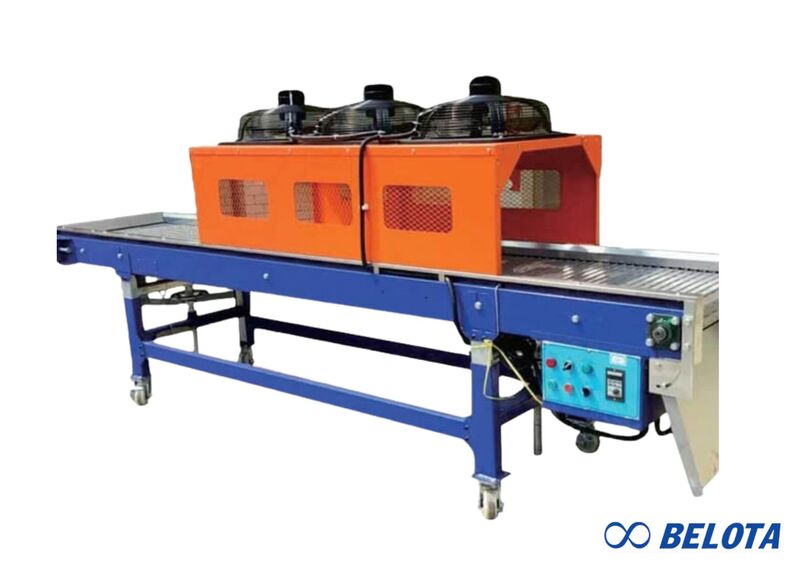

Băng tải làm nguội
Băng tải làm nguội được sử dụng để đưa sản phẩm qua khu vực làm mát sau các công đoạn gia nhiệt, sấy, nướng hoặc chế biến. Tùy yêu cầu sản xuất, hệ thống có thể kết hợp quạt hoặc khu vực thông gió để hỗ trợ quá trình giảm nhiệt trước khi sản phẩm chuyển sang công đoạn tiếp theo.
Băng tải làm nguội

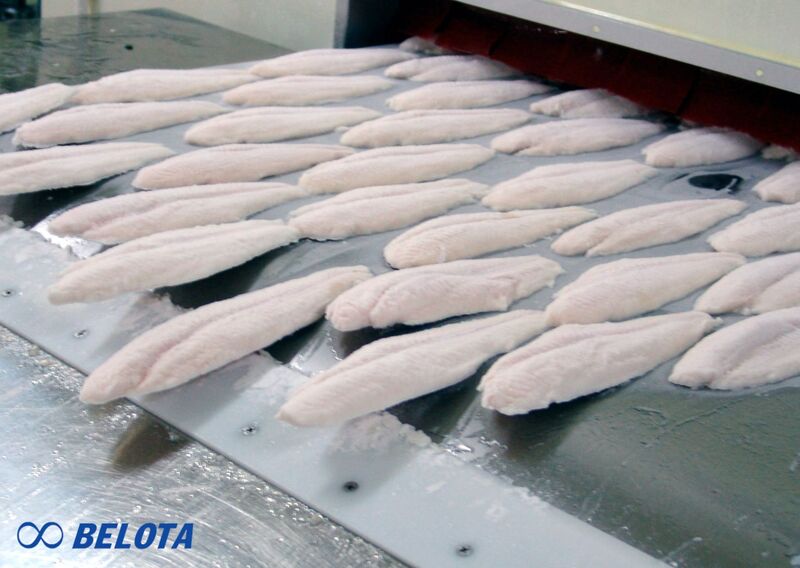

Băng tải cấp đông
Băng tải cấp đông là loại băng tải chuyên dùng để vận chuyển sản phẩm liên tục qua hầm hoặc hệ thống cấp đông, yêu cầu vật liệu có khả năng chịu nhiệt độ thấp, chống ẩm và phù hợp với môi trường thường xuyên tiếp xúc nước.
Tùy hệ thống, băng tải có thể sử dụng lưới inox, lưới nhựa hoặc băng chuyên dụng chịu lạnh, với tốc độ được điều chỉnh theo thời gian cấp đông và công suất dây chuyền. Loại băng tải này thường được sử dụng trong dây chuyền chế biến thủy sản, thịt, thực phẩm đông lạnh và các sản phẩm cần cấp đông liên tục.
Băng tải cấp đông

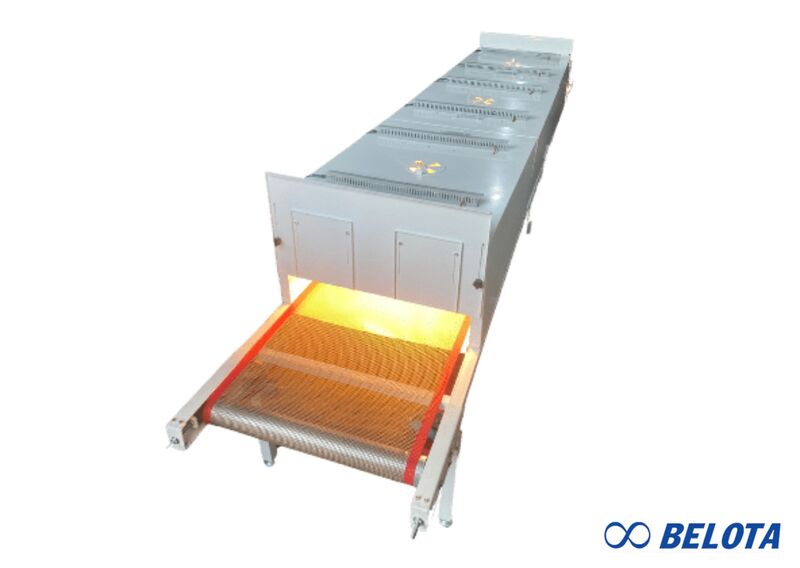

Băng tải sấy
Băng tải sấy được sử dụng để vận chuyển sản phẩm liên tục qua buồng hoặc hệ thống sấy, giúp sản phẩm tiếp xúc đều với luồng khí nóng trong suốt quá trình xử lý. Băng tải thường sử dụng lưới inox, lưới chịu nhiệt hoặc vật liệu phù hợp với nhiệt độ sấy, tùy loại sản phẩm và thiết kế thiết bị.
Loại băng tải này thường được dùng trong các dây chuyền sấy thực phẩm, nông sản, thủy sản, dược phẩm và sản xuất công nghiệp, với tốc độ băng được điều chỉnh theo nhiệt độ và thời gian sấy yêu cầu.
Băng tải sấy

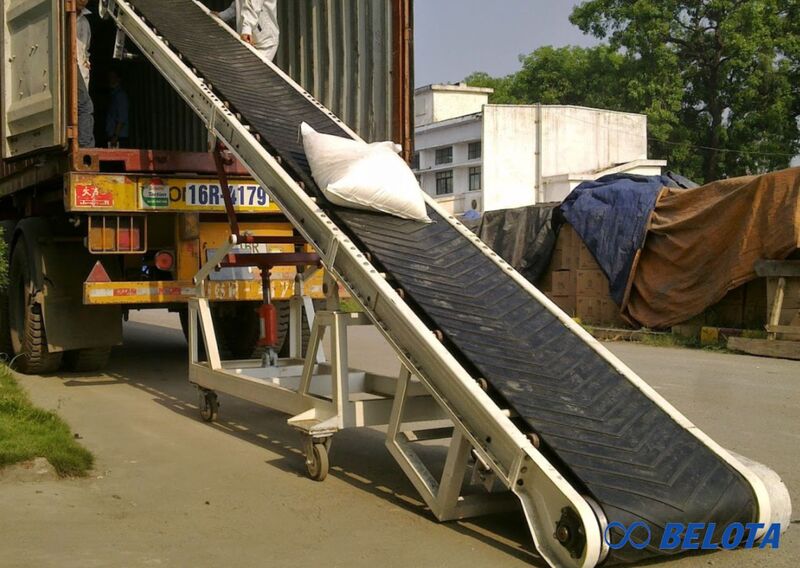

Băng tải chuyển hàng lên xuống xe
Loại băng tải này được thiết kế để hỗ trợ đưa hàng hóa lên hoặc xuống xe tải, container trong quá trình xuất nhập hàng.Việc sử dụng băng tải giúp giảm thao tác khuân vác thủ công và rút ngắn thời gian bốc xếp tại kho hoặc khu vực giao nhận.
Băng tải chuyển hàng lên xuống xe

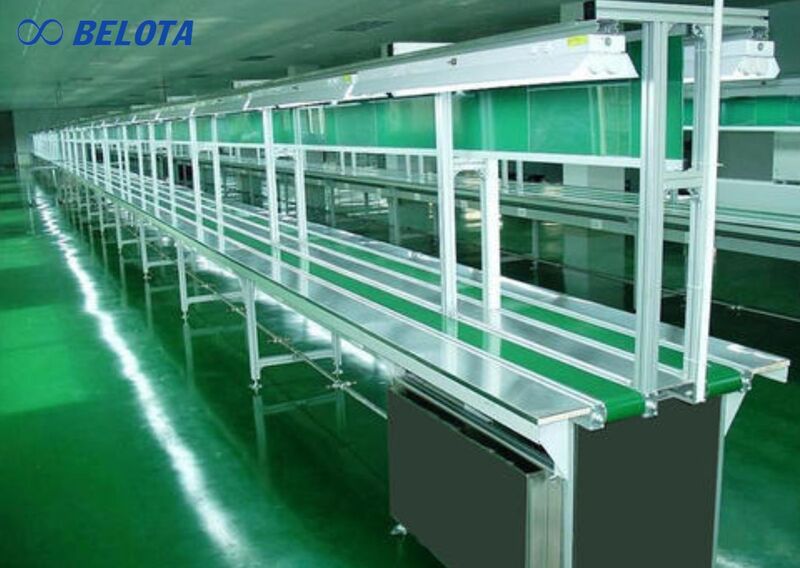

Băng tải có bàn thao tác
Băng tải có bàn thao tác được tích hợp mặt bàn làm việc dọc theo tuyến băng, cho phép công nhân thực hiện các công đoạn như lắp ráp, kiểm tra, phân loại hoặc đóng gói ngay trong quá trình sản phẩm di chuyển. Bàn thao tác có thể bố trí một hoặc hai bên băng tải, kết hợp thêm kệ để hàng, đèn chiếu sáng, ổ điện hoặc khay chứa tùy yêu cầu.
Loại băng tải này thường được sử dụng trong dây chuyền lắp ráp, kiểm tra sản phẩm, đóng gói và phân loại nhằm tổ chức khu vực làm việc gọn gàng và thuận tiện hơn.
Băng tải có bàn thao tác

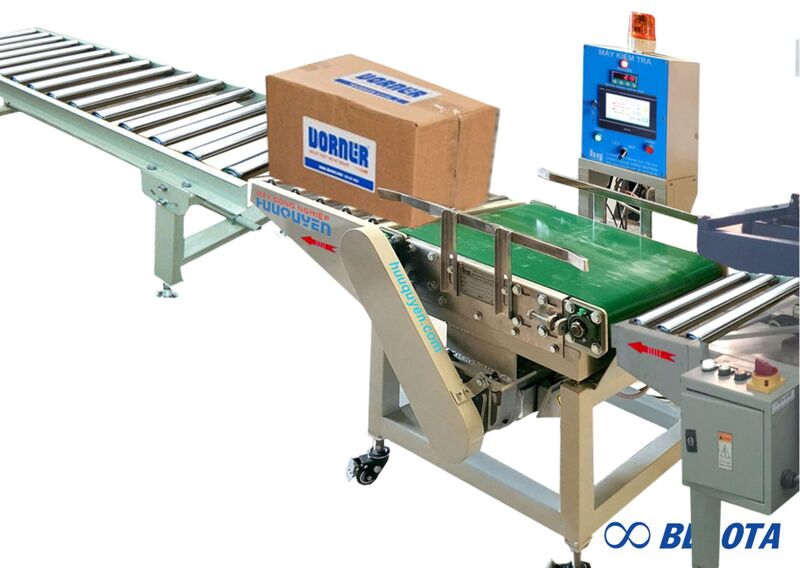

Băng tải định lượng
Băng tải định lượng được sử dụng để đưa nguyên liệu hoặc sản phẩm qua vị trí cân, đo và kiểm soát khối lượng theo yêu cầu sản xuất. Băng tải có thể kết hợp với cân điện tử, cảm biến và bộ điều khiển để theo dõi lượng sản phẩm, hỗ trợ cấp liệu ổn định và duy trì định lượng chính xác.
Băng tải định lượng

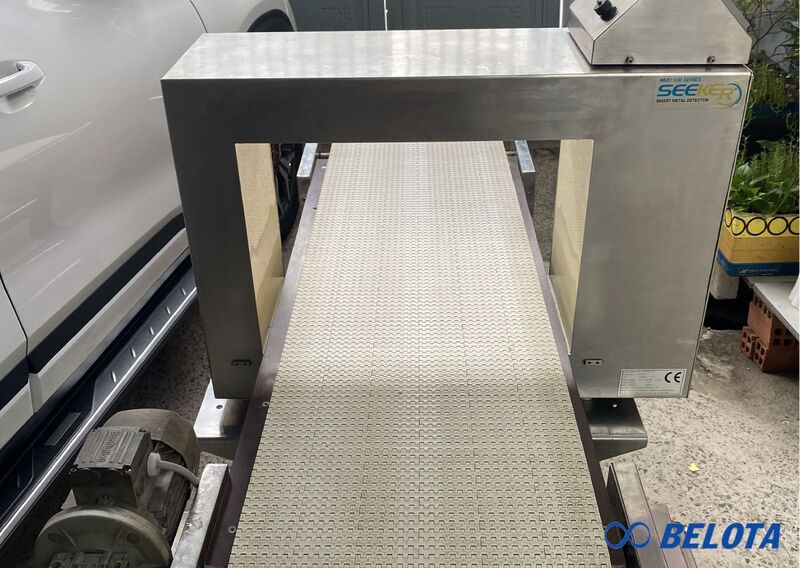

Băng tải máy dò kim loại
Băng tải máy dò kim loại có nhiệm vụ vận chuyển sản phẩm đi qua khu vực kiểm tra để phát hiện tạp chất kim loại trước khi đóng gói hoặc xuất hàng. Hệ thống thường kết hợp đầu dò kim loại và cơ cấu loại sản phẩm lỗi, giúp kiểm soát chất lượng và hạn chế sản phẩm không đạt tiêu chuẩn đi vào công đoạn tiếp theo.
Băng tải máy dò kim loại
Cách lựa chọn loại băng tải phù hợp
Để lựa chọn đúng loại băng tải, doanh nghiệp nên xác định:
- Hướng vận chuyển: đi thẳng, nghiêng, lên cao, xuống thấp hay chuyển hướng.
- Khoảng cách vận chuyển: xác định chiều dài tuyến băng tải cần thiết.
- Độ cao: chênh lệch giữa vị trí cấp liệu và vị trí nhận hàng.
- Kích thước sản phẩm: chiều dài, rộng, cao và hình dạng sản phẩm.
- Tải trọng: trọng lượng từng sản phẩm hoặc tổng tải trên băng tải.
- Tốc độ vận chuyển: số lượng sản phẩm cần vận chuyển trong một phút hoặc một giờ.
- Yêu cầu công nghệ: cấp liệu, phân loại, đếm, làm nguội, sấy, cấp đông, tích lũy hoặc đóng gói.
- Mặt bằng lắp đặt: diện tích, vị trí máy móc xung quanh và hướng kết nối với dây chuyền hiện có.
Belota thiết kế và cung cấp các loại băng tải theo yêu cầu
Belota tư vấn, thiết kế, gia công và cung cấp các loại băng tải theo yêu cầu, dựa trên mặt bằng nhà xưởng, đặc tính sản phẩm và quy trình vận chuyển thực tế của từng dây chuyền. Bên cạnh các mẫu băng tải tiêu chuẩn, Belota có thể tùy chỉnh chiều dài, chiều rộng, chiều cao, hướng vận chuyển, góc nghiêng, vị trí cấp liệu và điểm trả hàng để phù hợp với không gian và yêu cầu vận hành của từng hệ thống băng chuyền.
Để lựa chọn phương án phù hợp, khách hàng có thể cung cấp các thông tin như kích thước và đặc tính sản phẩm, tải trọng, năng suất, tốc độ vận chuyển, chiều cao cần nâng, khoảng cách giữa các công đoạn cùng hình ảnh hoặc bản vẽ mặt bằng. Dựa trên những dữ liệu này, đội ngũ kỹ thuật Belota sẽ tư vấn cấu hình băng tải và phương án bố trí phù hợp với điều kiện thực tế.
Belota hỗ trợ khảo sát, tư vấn kỹ thuật, thiết kế, gia công, lắp đặt, căn chỉnh và bảo trì băng tải, đáp ứng nhu cầu của các nhà máy, kho hàng và dây chuyền sản xuất tại nhiều tỉnh thành trên toàn quốc.
Kết luận
Các loại băng tải có thể được phân chia theo hình dáng như băng tải thẳng, nghiêng, cong, chữ Z, xoắn ốc, co rút, nâng hạ hoặc theo chức năng như chuyển hàng, cấp liệu, phân loại, đếm sản phẩm, tích lũy, làm nguội, sấy, cấp đông và bốc xếp. Việc lựa chọn loại băng tải cần dựa trên sản phẩm, tải trọng, hướng vận chuyển, độ cao và mặt bằng thực tế. Công ty TNHH Belota nhận thiết kế và gia công băng tải theo yêu cầu, đáp ứng các phương án vận chuyển khác nhau cho nhà máy và dây chuyền sản xuất.
