Vòng bi là một thành phần cơ khí quan trọng, có nhiệm vụ giảm ma sát giữa các bộ phận chuyển động giúp tăng hiệu suất làm việc và kéo dài tuổi thọ của máy móc. Việc nghiên cứu và phát triển các loại vòng bi ngày càng được chú trọng với mục tiêu cải tiến độ bền, khả năng chịu tải và tiết kiệm năng lượng. Bài viết dưới đây, Belota sẽ giải mã về thiết bị đang được ưa chuộng này.

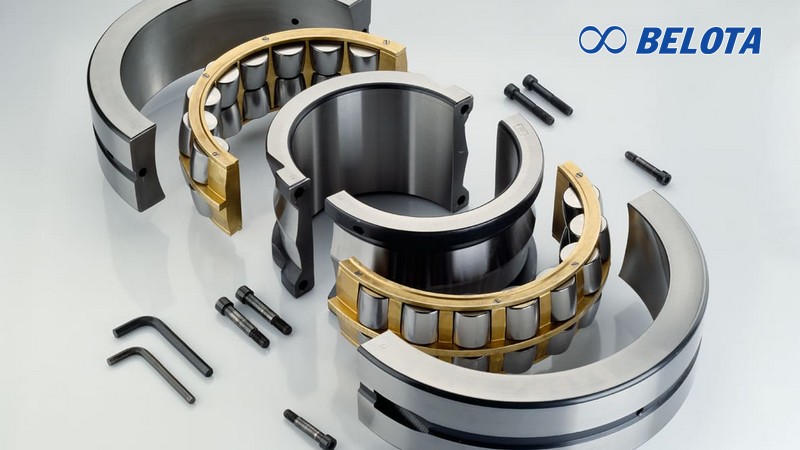

Vòng bi (Bearing), còn được gọi là bạc đạn, ổ bi hoặc ổ lăn, là chi tiết cơ khí có nhiệm vụ đỡ trục và giảm ma sát giữa các bộ phận chuyển động trong máy móc. Nhờ khả năng biến ma sát trượt thành ma sát lăn, vòng bi giúp giảm hao mòn, tiết kiệm năng lượng và kéo dài tuổi thọ thiết bị.
Bên cạnh đó, đây cũng là một bộ phận quan trọng trong ngành luyện kim, cơ khí. Khi vòng bi và ổ trục ăn khớp thì máy móc mới hoạt động êm ái và ổn định. Chính vì vậy, bạn nên sử dụng sản phẩm chất lượng, nếu lựa chọn hàng kém chất lượng, hàng giả sẽ rất nguy hiểm trong quá trình sử dụng.
Vòng trong là bộ phận được lắp trực tiếp lên trục quay và chuyển động cùng với trục trong quá trình vận hành. Bề mặt ngoài của vòng trong được gia công thành rãnh lăn với độ chính xác cao, tạo đường dẫn cho các con lăn di chuyển. Đây là chi tiết đầu tiên tiếp nhận tải trọng từ trục và truyền lực đến hệ thống con lăn bên trong vòng bi.
Đối diện với vòng trong là vòng ngoài, thường được cố định trên gối đỡ hoặc thân máy. Tương tự vòng trong, vòng ngoài cũng được thiết kế rãnh lăn tương ứng để tạo thành đường chạy hoàn chỉnh cho các con lăn. Sự kết hợp giữa vòng trong và vòng ngoài giúp định hướng chuyển động, đồng thời phân bổ tải trọng từ trục sang kết cấu máy một cách hiệu quả.
Nằm giữa vòng trong và vòng ngoài là hệ thống con lăn hoặc hạt bi, bộ phận trực tiếp thực hiện chức năng giảm ma sát. Khi trục quay, các con lăn lăn trên rãnh lăn của hai vòng, biến ma sát trượt thành ma sát lăn, từ đó giúp thiết bị vận hành nhẹ nhàng và tiết kiệm năng lượng hơn. Tùy theo yêu cầu tải trọng và ứng dụng thực tế, con lăn có thể được thiết kế dưới dạng hình cầu, hình trụ, hình côn hoặc hình tang trống.
Để các con lăn luôn được phân bố đồng đều trong quá trình hoạt động, vòng bi được trang bị thêm vòng cách. Bộ phận này có nhiệm vụ giữ khoảng cách giữa các con lăn, ngăn hiện tượng va chạm hoặc cọ xát trực tiếp khi quay ở tốc độ cao. Nhờ đó, chuyển động của các con lăn trở nên ổn định hơn, đồng thời giảm nhiệt phát sinh và nâng cao tuổi thọ của vòng bi.
Bao bọc bên ngoài cụm ổ lăn là hệ thống phớt chắn bụi hoặc nắp che. Bộ phận này giúp ngăn bụi bẩn, hơi ẩm và các tác nhân gây hại từ môi trường xâm nhập vào bên trong vòng bi. Đồng thời, phớt còn giữ mỡ bôi trơn không bị thất thoát trong quá trình vận hành, đảm bảo các bề mặt tiếp xúc luôn được bôi trơn đầy đủ. Nhờ đó, vòng bi có thể hoạt động ổn định trong thời gian dài ngay cả ở những môi trường làm việc khắc nghiệt.
Sự liên kết chặt chẽ giữa vòng trong, vòng ngoài, con lăn, vòng cách và phớt bảo vệ tạo nên một hệ thống ổ lăn hoàn chỉnh, giúp vòng bi đáp ứng tốt các yêu cầu về tốc độ, tải trọng và độ bền trong nhiều lĩnh vực công nghiệp khác nhau.
Bạc đạn được sử dụng rộng rãi trong các hệ thống cơ khí nhờ khả năng giảm ma sát, nâng cao hiệu suất truyền động và kéo dài tuổi thọ thiết bị. So với các dạng ổ trượt truyền thống, thiết bị này mang lại nhiều lợi ích vượt trội trong quá trình vận hành.
Nhờ cấu tạo gồm các con lăn hoặc hạt bi nằm giữa vòng trong và vòng ngoài, vòng bi chuyển đổi ma sát trượt thành ma sát lăn. Điều này giúp giảm đáng kể lực cản trong quá trình chuyển động, giúp máy móc vận hành nhẹ nhàng hơn và tiết kiệm năng lượng.
Theo cổng thông tin chính thức của Vòng bi Koyo, ma sát của vòng bi chỉ khoảng một phần mười đến một phần trăm so với vòng bi trơn, giúp chuyển động quay gần như không có cản trở.
Việc giảm ma sát và hạn chế mài mòn giữa các chi tiết cơ khí giúp bảo vệ trục quay, động cơ và các bộ phận liên quan. Nhờ đó, vòng bi góp phần kéo dài tuổi thọ của toàn bộ hệ thống và giảm chi phí thay thế linh kiện.
Tùy theo cấu tạo và chủng loại, vòng bi có thể chịu tải hướng kính, tải dọc trục hoặc đồng thời cả hai loại tải trọng. Điều này giúp đáp ứng linh hoạt yêu cầu làm việc của nhiều loại máy móc từ dân dụng đến công nghiệp nặng.
Bên cạnh đó, nhiều dòng vòng bi được thiết kế để làm việc liên tục ở tốc độ quay lớn mà vẫn duy trì độ ổn định và độ tin cậy cao. Điều này giúp nâng cao năng suất và hiệu quả vận hành của thiết bị.
Vòng bi được gia công với độ chính xác cao, giúp trục quay ổn định, hạn chế rung động và sai lệch trong quá trình hoạt động. Đây là yếu tố đặc biệt quan trọng đối với các thiết bị yêu cầu độ chính xác cao như động cơ điện, máy CNC hay hệ thống băng tải tự động.
Các loại vòng bi hiện nay được tiêu chuẩn hóa về kích thước và kết cấu, giúp quá trình lắp ráp, thay thế và bảo dưỡng diễn ra nhanh chóng. Một số dòng vòng bi còn được tích hợp nắp chắn bụi hoặc bôi trơn sẵn, giúp giảm thời gian bảo trì định kỳ.
Tùy theo cấu tạo con lăn, khả năng chịu tải và điều kiện làm việc, vòng bi được chia thành nhiều chủng loại khác nhau. Mỗi loại được thiết kế để đáp ứng những yêu cầu riêng về tải trọng hướng kính, tải trọng dọc trục, tốc độ quay hoặc khả năng tự cân chỉnh khi xảy ra lệch tâm. Việc hiểu rõ đặc điểm của từng loại bạc đạn sẽ giúp doanh nghiệp lựa chọn sản phẩm phù hợp, nâng cao hiệu suất vận hành và kéo dài tuổi thọ thiết bị.

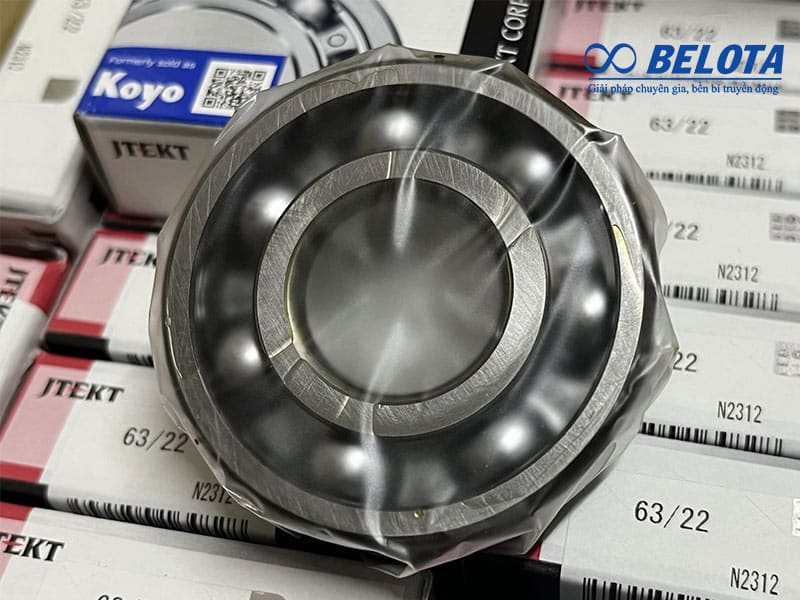

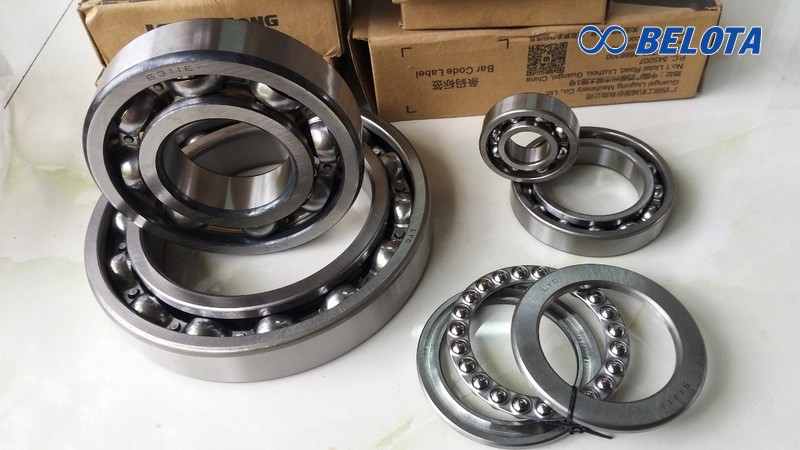

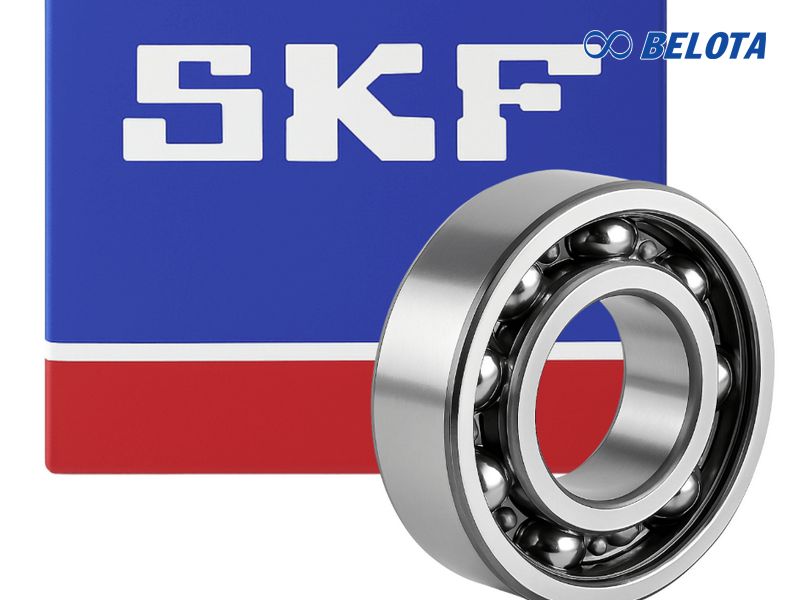

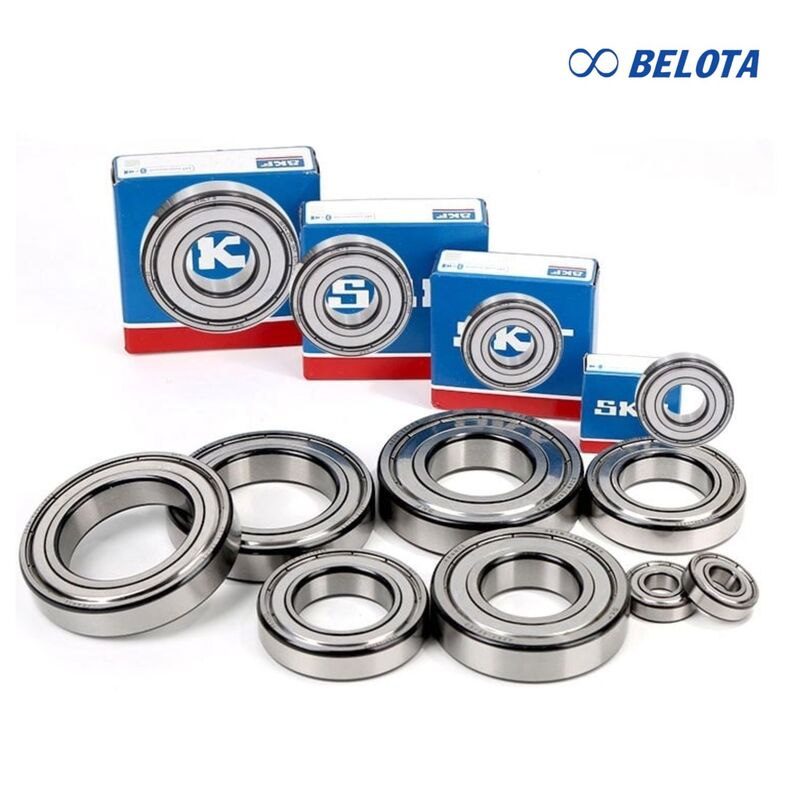

Vòng bi cầu là loại vòng bi phổ biến nhất hiện nay, sử dụng các viên bi hình cầu làm phần tử lăn. Nhờ thiết kế đơn giản và linh hoạt, loại vòng bi này có khả năng chịu đồng thời tải trọng hướng kính và tải trọng dọc trục ở mức vừa phải. Vòng bi cầu thường được ứng dụng trong động cơ điện, quạt công nghiệp, băng tải, máy bơm và nhiều thiết bị cơ khí thông dụng khác.

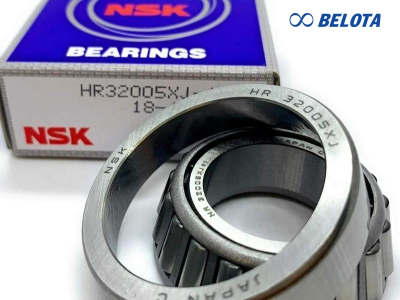

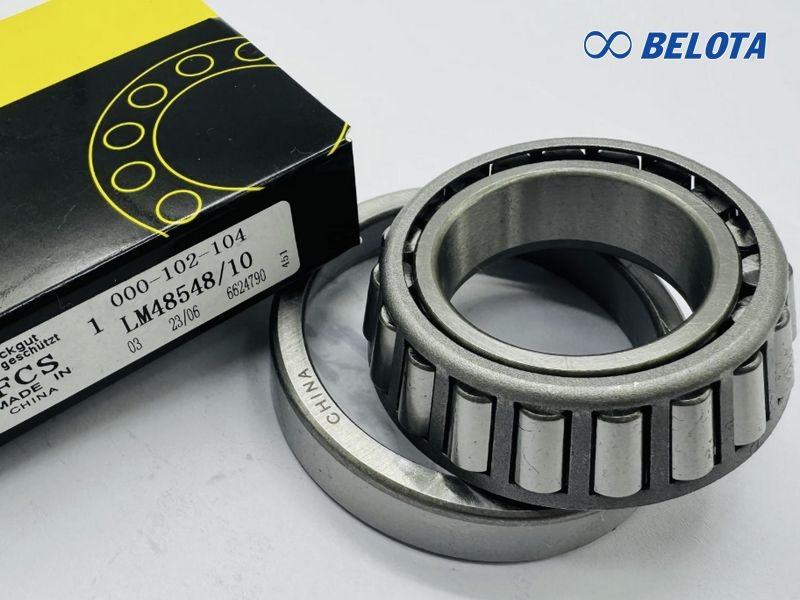

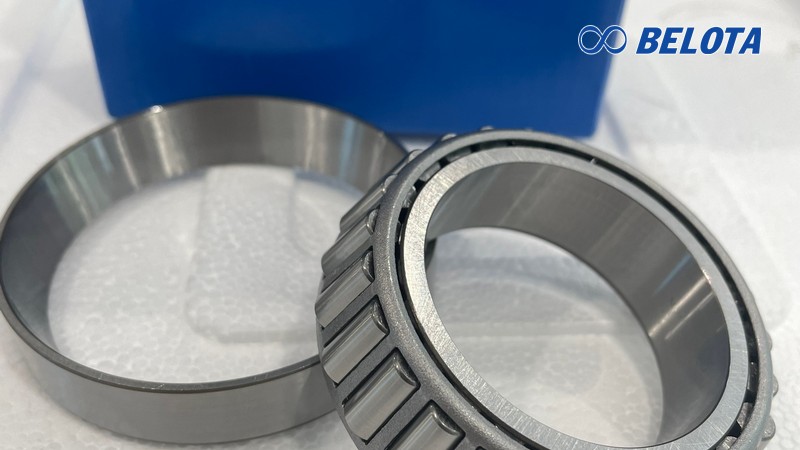

Vòng bi côn được thiết kế với các con lăn hình côn và rãnh lăn tương ứng, cho phép chịu đồng thời tải trọng hướng kính và tải trọng dọc trục lớn. Đây là loại vòng bi được sử dụng rộng rãi trong hộp số, trục bánh xe ô tô, máy công nghiệp và các hệ thống truyền động có tải trọng cao.

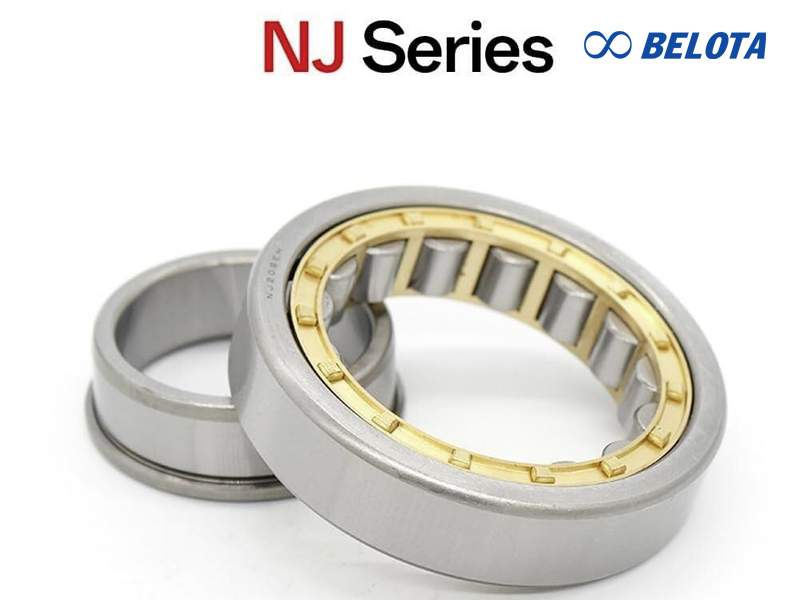

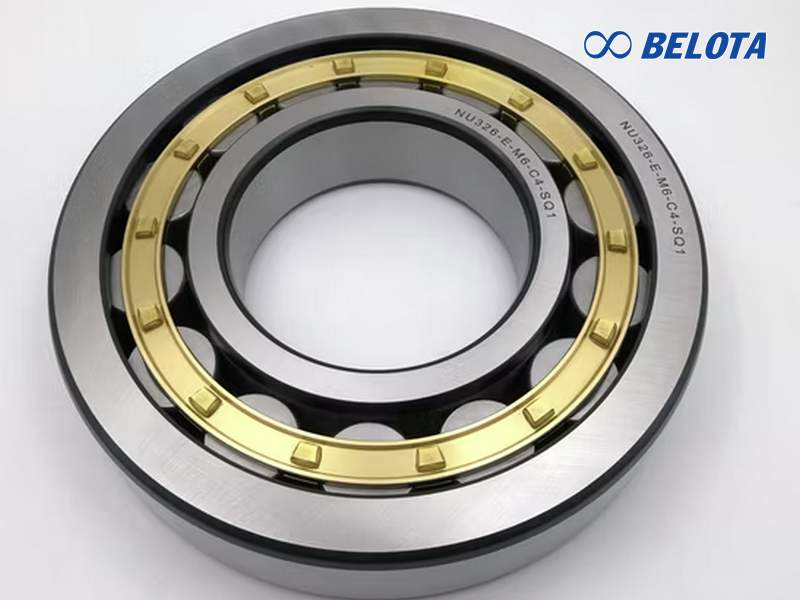

Khác với vòng bi cầu, vòng bi đũa sử dụng các con lăn hình trụ giúp tăng diện tích tiếp xúc với rãnh lăn. Nhờ đó, loại vòng bi này có khả năng chịu tải trọng hướng kính lớn hơn đáng kể và phù hợp với các thiết bị công nghiệp tải nặng. Tuy nhiên, vòng bi đũa thường không thích hợp cho các ứng dụng yêu cầu chịu tải trọng dọc trục lớn.
Vòng bi tang trống sử dụng các con lăn có dạng tang trống và được thiết kế theo nguyên lý tự lựa. Loại vòng bi này có khả năng chịu tải trọng rất lớn, đồng thời bù được sai lệch trục hoặc hiện tượng võng trục trong quá trình vận hành. Vì vậy, vòng bi tang trống thường xuất hiện trong ngành khai khoáng, xi măng, thép, vận tải hạng nặng và các môi trường làm việc khắc nghiệt.
Vòng bi đỡ chặn được thiết kế với góc tiếp xúc đặc biệt giữa viên bi và rãnh lăn, giúp tăng khả năng chịu tải trọng hỗn hợp. Loại vòng bi này có thể chịu đồng thời tải trọng hướng kính và tải trọng dọc trục với độ chính xác cao, thường được sử dụng trong máy công cụ, động cơ tốc độ cao và các thiết bị cơ khí chính xác.
Khác với các dòng vòng bi thông thường, vòng bi chặn được thiết kế chuyên dụng để chịu tải trọng dọc trục. Tùy theo cấu tạo, vòng bi chặn có thể làm việc theo một hoặc hai hướng tải. Loại vòng bi này thường được lắp đặt trong các hệ thống nâng hạ, bàn xoay, vít me và các cơ cấu truyền động chịu lực dọc trục lớn.

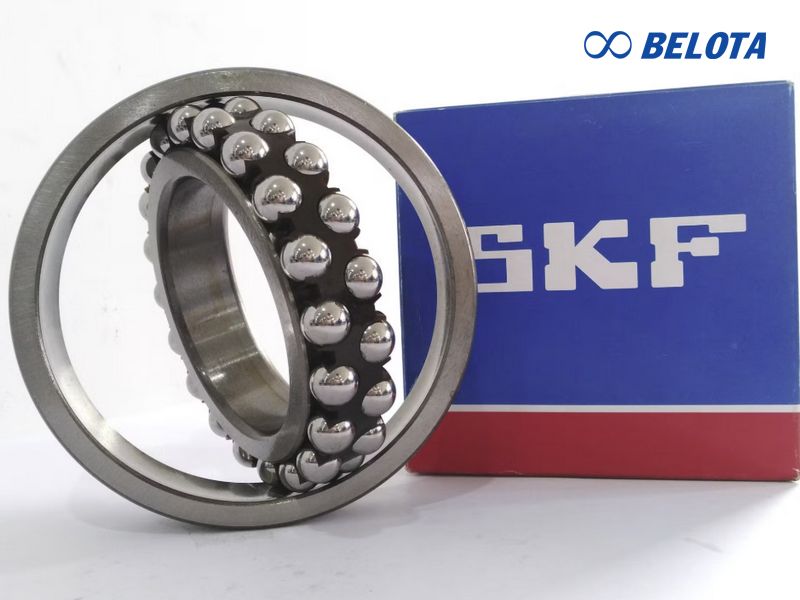

Vòng bi tự lựa có khả năng tự điều chỉnh góc lệch giữa trục và gối đỡ nhờ thiết kế rãnh lăn đặc biệt trên vòng ngoài. Điều này giúp vòng bi vẫn hoạt động ổn định trong trường hợp trục bị lệch tâm hoặc võng nhẹ. Nhờ ưu điểm này, vòng bi tự lựa thường được sử dụng trong các hệ thống truyền động dài, băng tải công nghiệp và máy móc có điều kiện lắp đặt phức tạp.

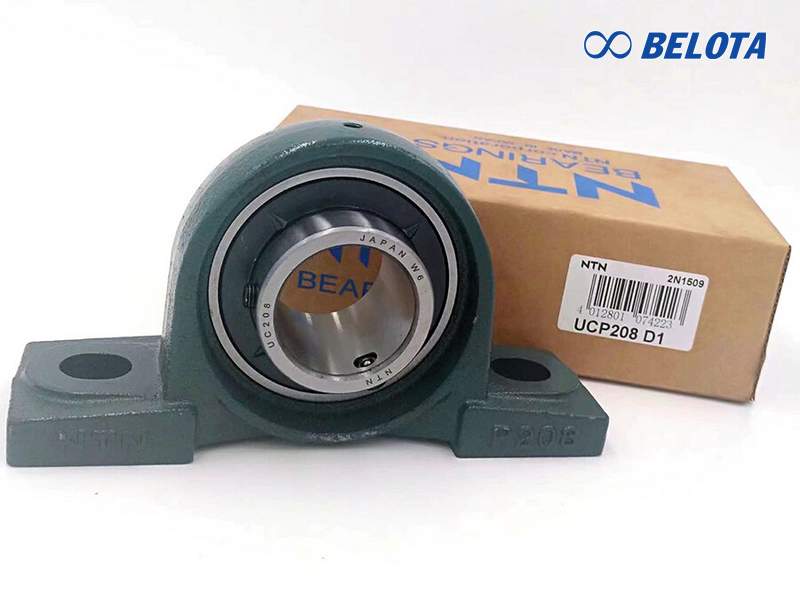

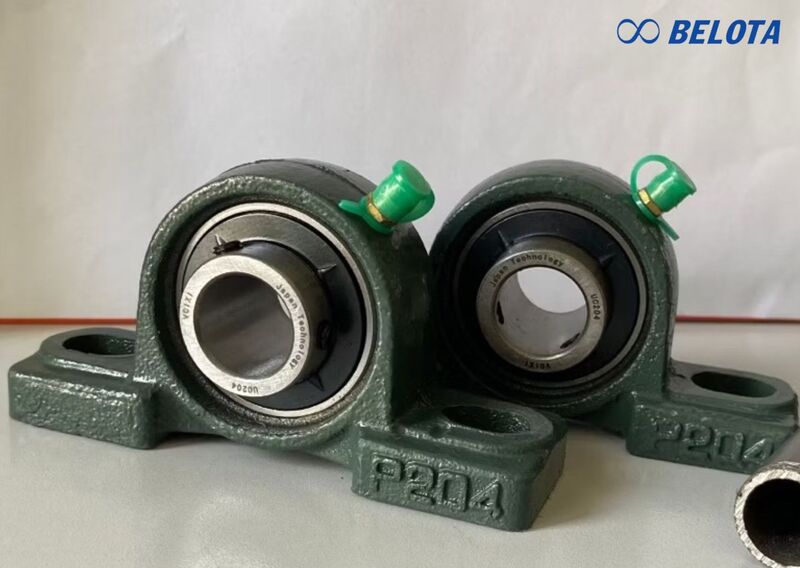

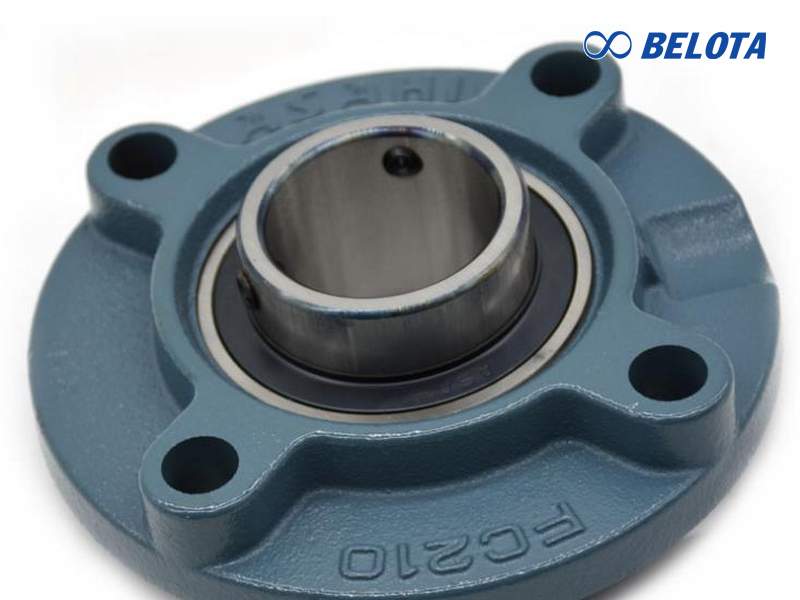

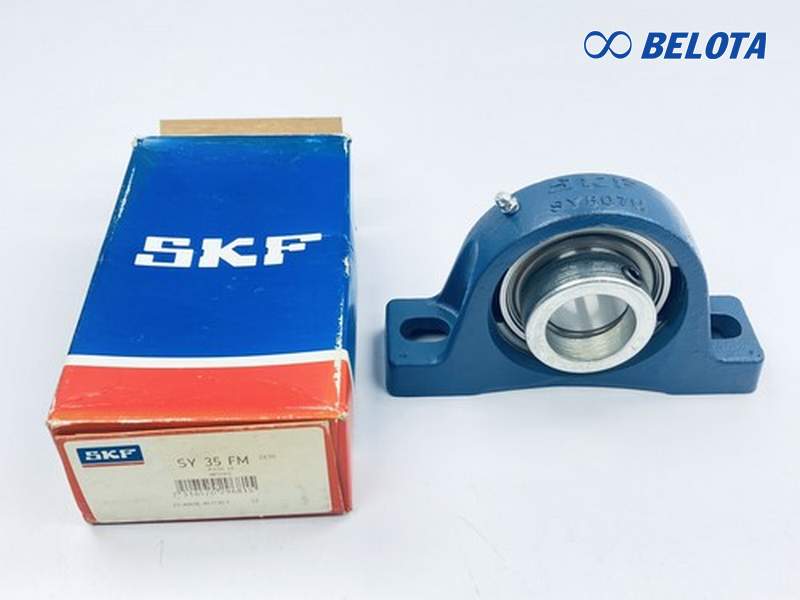

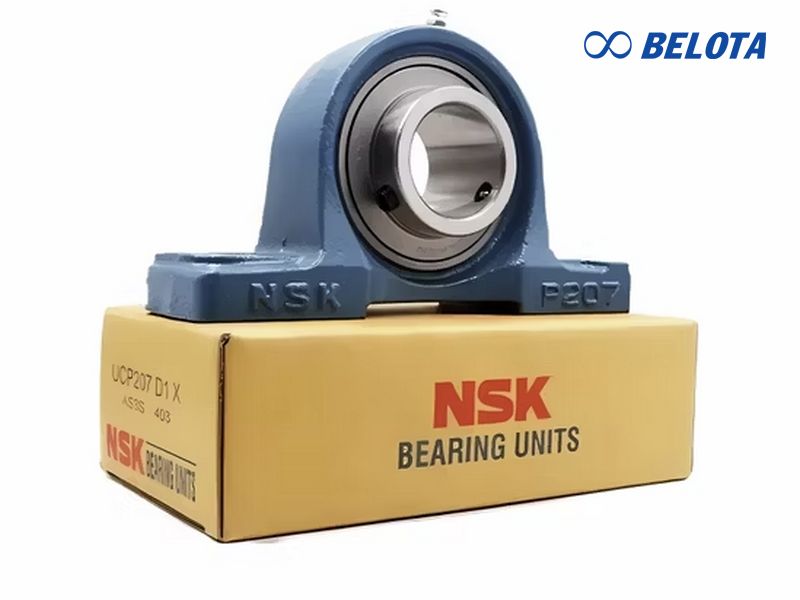

Vòng bi gối đỡ là cụm sản phẩm bao gồm vòng bi và vỏ gối đỡ được lắp ráp sẵn thành một khối hoàn chỉnh. Thiết kế này giúp việc lắp đặt, bảo trì và thay thế trở nên nhanh chóng hơn. Vòng bi gối đỡ được sử dụng phổ biến trong các hệ thống băng tải, dây chuyền sản xuất, máy chế biến thực phẩm và nhiều thiết bị công nghiệp khác.
Hệ số ma sát của từng loại vòng bi chỉ mang tính tham khảo và có thể thay đổi tùy thuộc vào nhà sản xuất, cấp chính xác, phương pháp bôi trơn và điều kiện vận hành thực tế. Dưới đây là hệ số ma sát của từng loại vòng bi được công bố từ cổng thông tin chính thức của Vòng bi Koyo - JTEKT Corporation:
| Loại vòng bi | Hệ số ma sát (μ) |
|---|---|
| Vòng bi cầu rãnh sâu | 0,0010 – 0,0015 |
| Vòng bi tiếp xúc góc | 0,0012 – 0,0020 |
| Vòng bi đỡ tự lựa | 0,0008 – 0,0012 |
| Vòng bi đũa trụ | 0,0008 – 0,0012 |
| Vòng bi kim đầy đủ con lăn (Full Complement Needle Roller Bearing) | 0,0025 – 0,0035 |
| Cụm vòng bi kim có vòng cách (Needle Roller and Cage Assembly) | 0,0020 – 0,0030 |
| Vòng bi côn | 0,0017 – 0,0025 |
| Vòng bi tang trống | 0,0020 – 0,0025 |
| Vòng bi chặn cầu | 0,0010 – 0,0015 |
| Vòng bi chặn tang trống | 0,0020 – 0,0025 |
Lưu ý: Hệ số ma sát (μ) càng thấp thì vòng bi vận hành càng nhẹ, sinh nhiệt ít hơn và tiết kiệm năng lượng hơn. Giá trị thực tế có thể thay đổi tùy theo điều kiện bôi trơn, tốc độ quay, tải trọng và môi trường làm việc.
Ứng dụng của vòng bi trong công nghiệp
Vòng bi xuất hiện trong hầu hết các thiết bị có chuyển động quay. Từ những hệ thống đơn giản như quạt công nghiệp, động cơ điện đến các dây chuyền sản xuất tự động, vòng bi đều đảm nhận nhiệm vụ đỡ trục, giảm ma sát và giúp máy móc vận hành ổn định trong thời gian dài.
Trong ngành sản xuất và logistics, vòng bi được lắp tại con lăn băng tải, tang chủ động, tang bị động và các cụm gối đỡ. Khi băng tải hoạt động liên tục, vòng bi giúp các trục quay nhẹ hơn, giảm hao mòn và hạn chế tình trạng rung lắc. Đây là một trong những linh kiện ảnh hưởng trực tiếp đến độ ổn định và tuổi thọ của toàn bộ hệ thống băng tải.
Hầu hết các loại động cơ điện đều sử dụng vòng bi để đỡ trục rotor trong quá trình quay. Nhờ khả năng giảm ma sát và duy trì độ đồng tâm của trục, vòng bi giúp động cơ hoạt động êm hơn, tiết kiệm điện năng và hạn chế phát sinh nhiệt trong quá trình vận hành.
Trong các thiết bị như máy thái lát, máy đóng gói, máy chiết rót hay băng tải thực phẩm, vòng bi đóng vai trò duy trì chuyển động ổn định cho các cơ cấu quay. Đặc biệt ở những dây chuyền sản xuất liên tục, chất lượng vòng bi ảnh hưởng trực tiếp đến năng suất và độ đồng đều của sản phẩm đầu ra.
Trong môi trường tải trọng lớn và điều kiện làm việc khắc nghiệt, các loại vòng bi tang trống, vòng bi côn hoặc vòng bi đũa được sử dụng để chịu lực hướng kính và lực dọc trục cao. Chúng thường xuất hiện trong máy nghiền, băng tải tải nặng, thiết bị khai thác mỏ, máy cán thép và hệ thống vận chuyển vật liệu công nghiệp.
Vòng bi đóng vai trò quan trọng trong hệ thống bánh xe, hộp số, động cơ và các cụm truyền động cơ khí. Tùy từng vị trí lắp đặt, vòng bi côn, vòng bi cầu hoặc vòng bi đỡ chặn sẽ được lựa chọn nhằm đảm bảo khả năng chịu tải, độ chính xác và độ bền trong quá trình vận hành lâu dài.
