Băng tải xích cào là một trong những dòng băng tải xích chuyên dụng được thiết kế để vận chuyển liên tục các loại vật liệu rời như tro bay, clinker, than, quặng và bột công nghiệp trong hệ thống máng kín. Nhờ khả năng hạn chế phát tán bụi, chịu nhiệt tốt và vận hành ổn định trong điều kiện làm việc khắc nghiệt, băng tải xích cào được ứng dụng rộng rãi trong ngành xi măng, nhiệt điện, luyện kim và khai thác khoáng sản. Cùng Belota tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và những ưu điểm nổi bật của hệ thống vận chuyển này qua bài viết dưới đây.
Băng tải xích cào là gì
Băng tải xích cào là thiết bị vận chuyển vật liệu rời sử dụng xích tải kết hợp với các cánh cào để kéo, lùa và đẩy nguyên liệu di chuyển trong máng tải từ điểm cấp đến điểm xả. Khác với băng tải dùng dây băng làm bề mặt tải, băng tải xích cào truyền lực trực tiếp qua hệ thống xích - nhông - cánh cào, nhờ đó có thể vận chuyển các loại vật liệu nặng, nóng, ẩm, dính hoặc có tính mài mòn.

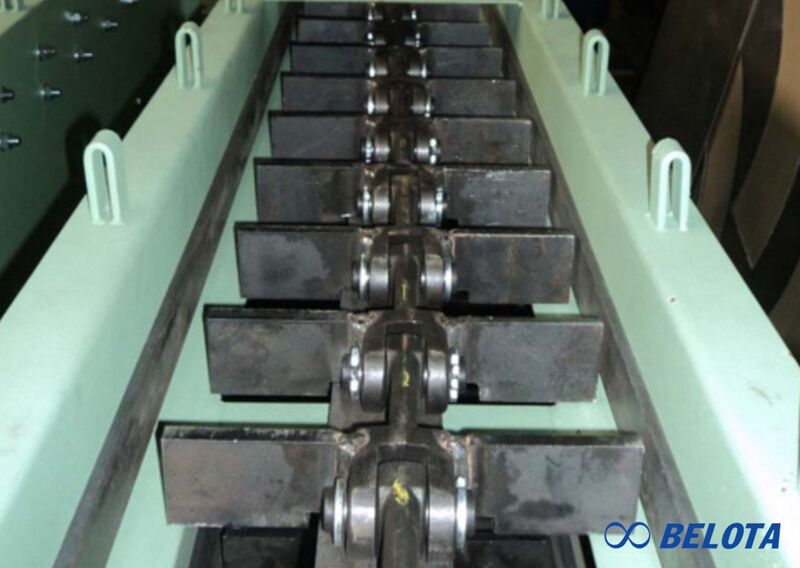

Băng tải xích cào là thiết bị vận chuyển vật liệu rời sử dụng xích tải kết hợp với các cánh cào
Cấu tạo băng tải xích cào
Băng tải xích cào gồm các bộ phận chính như xích tải, cánh cào, máng tải, nhông, động cơ, hộp giảm tốc, bộ căng xích, bộ dẫn hướng và khung băng tải. Các bộ phận phối hợp tạo lực kéo và đưa vật liệu rời từ điểm cấp đến điểm xả.
- Xích tải: Là bộ phận truyền lực chính, thường dùng xích đơn hoặc xích đôi bằng thép, thép hợp kim chịu mài mòn. Xích nhận lực từ nhông và kéo cánh cào chuyển động tuần hoàn.
- Cánh cào: Gắn trên xích, trực tiếp tiếp xúc và cào, lùa, đẩy vật liệu. Cánh cào có thể làm bằng thép, inox hoặc vật liệu kỹ thuật tùy loại nguyên liệu.
- Máng tải: Chứa và dẫn hướng vật liệu, đồng thời tạo không gian cho xích và cánh cào chuyển động. Máng có thể dạng kín hoặc hở, thường chế tạo từ thép hoặc inox.
- Nhông chủ động và nhông bị động: Nhông chủ động nhận lực từ cụm truyền động để kéo xích; nhông bị động đổi hướng và duy trì chuyển động của xích.
- Động cơ và hộp giảm tốc: Cung cấp công suất, tạo mô-men xoắn và điều chỉnh tốc độ phù hợp với tải trọng, năng suất và chiều dài băng tải.
- Bộ căng xích: Điều chỉnh độ căng, hạn chế xích bị chùng, trượt khỏi nhông và giúp hệ thống vận hành ổn định.
- Bộ dẫn hướng và khung: Dẫn hướng, nâng đỡ xích và cánh cào; khung chịu lực cho toàn bộ máng tải và cụm truyền động.
Cấu tạo băng tải xích cào
Nguyên lý hoạt động của băng tải xích cào
Băng tải xích cào hoạt động dựa trên chuyển động của xích tải và cánh cào trong máng tải. Khi khởi động, động cơ truyền công suất qua hộp giảm tốc đến nhông chủ động, làm xích chuyển động tuần hoàn và kéo các cánh cào đẩy vật liệu về phía điểm xả.
Quá trình vận chuyển diễn ra theo các bước:
- Cấp vật liệu: Vật liệu rời như than, tro, clinker, nguyên liệu nông nghiệp hoặc bột được đưa vào máng tải tại vị trí cấp liệu.
- Truyền động: Động cơ và hộp giảm tốc làm quay nhông chủ động, tạo lực kéo cho xích tải.
- Cào và vận chuyển: Cánh cào gắn trên xích liên tục lùa, đẩy vật liệu dọc theo máng tải. Tốc độ xích được điều chỉnh theo loại vật liệu, năng suất và chiều dài băng tải.
- Đổi hướng và hồi xích: Khi đến cuối tuyến, xích vòng qua nhông bị động rồi quay về phía đầu băng tải để tiếp tục chu kỳ vận chuyển.
- Xả vật liệu: Vật liệu được đưa đến cửa xả theo thiết kế. Với hệ thống phù hợp, băng tải có thể bố trí nhiều điểm cấp hoặc xả trên cùng tuyến.

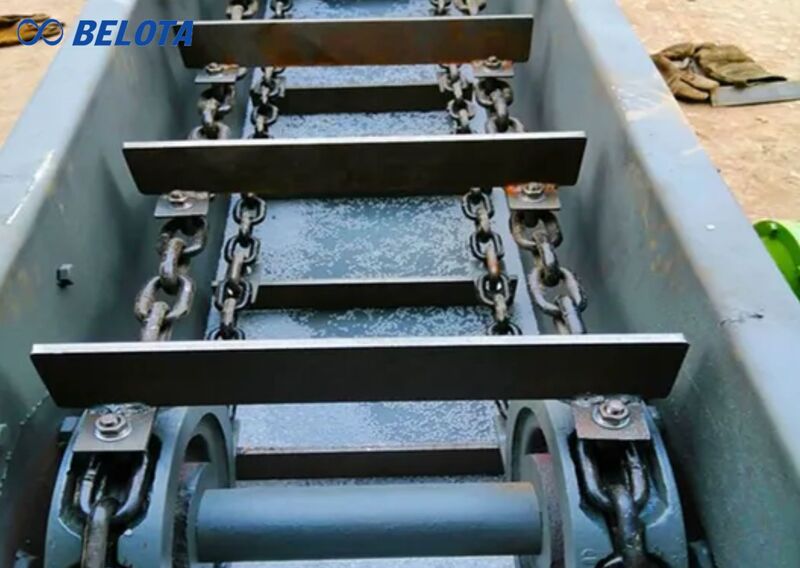

Nguyên lý hoạt động của băng tải xích cào
Ưu điểm nổi bật của băng tải xích cào
- Chịu tải lớn: Kết cấu xích tải và cánh cào bằng thép hoặc thép hợp kim giúp thiết bị phù hợp với vật liệu nặng, có khối lượng riêng cao và yêu cầu vận chuyển liên tục.
- Vận chuyển được vật liệu khó tải: Có thể xử lý vật liệu rời dạng cục, hạt, bột hoặc vật liệu ẩm, nóng, có tính mài mòn như than, clinker, tro, đá, nguyên liệu nông nghiệp.
- Làm việc ổn định trong môi trường khắc nghiệt: Máng tải và các chi tiết tiếp xúc vật liệu có thể lựa chọn vật liệu, độ dày và kết cấu phù hợp với nhiệt độ, độ ẩm và mức độ mài mòn thực tế.
- Vận chuyển liên tục, năng suất cao: Xích và cánh cào chuyển động tuần hoàn giúp đưa vật liệu đều từ điểm cấp đến điểm xả, phù hợp với các dây chuyền sản xuất hoạt động nhiều giờ.
- Có thể bố trí nhiều điểm cấp và xả: Tùy thiết kế, máng tải có thể tích hợp nhiều vị trí nạp hoặc cửa xả, thuận tiện khi kết nối với các công đoạn khác trong dây chuyền.
- Hạn chế thất thoát vật liệu: Kết cấu cánh cào chạy trong máng giúp kiểm soát dòng vật liệu tốt hơn, đặc biệt với thiết kế máng kín có thể giảm phát tán bụi ra môi trường.
- Dễ thiết kế theo yêu cầu: Chiều dài, chiều rộng máng, bước xích, kích thước cánh cào, tốc độ và công suất truyền động có thể tính toán theo loại vật liệu và năng suất cần đạt.

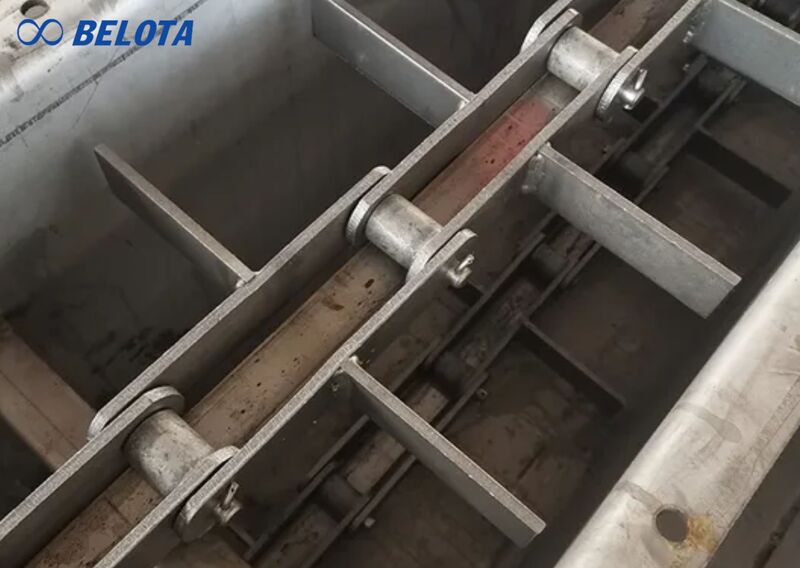

Ưu điểm nổi bật của băng tải xích cào
Phân loại băng tải xích cào
Để đáp ứng các địa hình nhà máy và đặc thù vật liệu khác nhau, hệ thống băng tải xích cào được chia thành các nhóm chính sau:
Phân loại theo cấu hình lắp đặt & ứng dụng
- Băng tải xích cào ngang: Dòng phổ biến nhất, chuyên vận chuyển vật liệu theo đường thẳng trên mặt phẳng với độ ổn định cao.
- Băng tải xích cào nghiêng/đứng (Kiểu L hoặc Z): Giải pháp tối ưu diện tích, giúp đưa vật liệu lên cao hoặc xuống thấp với góc nghiêng lớn mà không làm trượt liệu.
- Băng tải xích cào máng kín: Bao che phần xích và cánh cào, giúp hạn chế bụi, thất thoát vật liệu và tác động từ môi trường bên ngoài.
- Băng tải cào xỉ chịu nhiệt: Được chế tạo từ hợp kim đặc biệt để ngâm trong nước hoặc làm việc trực tiếp với tro xỉ lò hơi, vật liệu có nhiệt độ cực cao.
- Băng tải hai chiều: Thiết kế linh hoạt cho phép đảo chiều động cơ, phục vụ cả hai quy trình nhập và xuất hàng trên cùng một hệ thống.
- Băng tải xích cào máng hở: Dễ quan sát, cấp liệu và vệ sinh, phù hợp với vật liệu ít phát tán bụi.

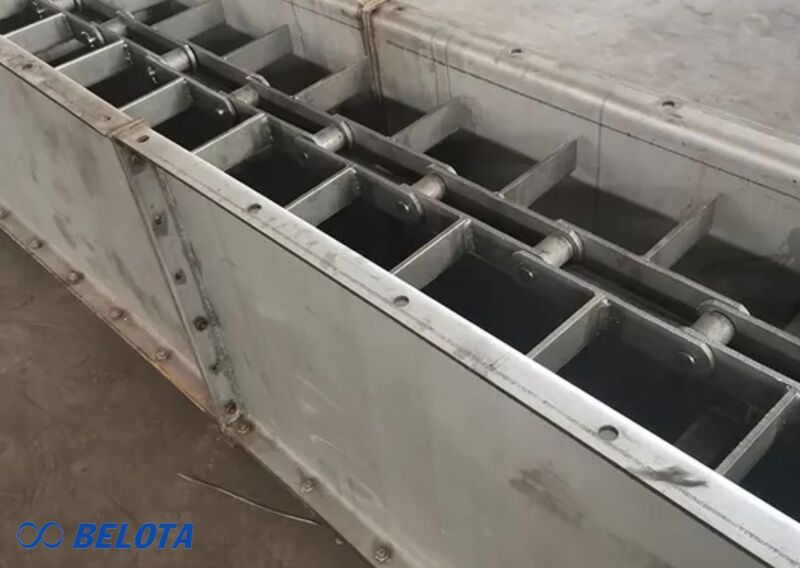

Phân loại theo cấu hình lắp đặt & Ứng dụng
Phân loại theo thiết kế xích tải
- Hệ thống Xích đơn: Sử dụng 01 dãy xích chạy dọc trục trung tâm máng, các cánh gạt tỏa ra hai bên (dạng xương cá). Phù hợp cho lòng máng hẹp và tải trọng trung bình.
- Hệ thống Xích đôi: Sử dụng 02 dãy xích chạy song song sát thành máng, cánh gạt nằm giữa kết nối hai sợi xích (dạng thang). Thiết kế chuyên dụng cho lòng máng rộng, tải trọng rất nặng và đường đi dài.

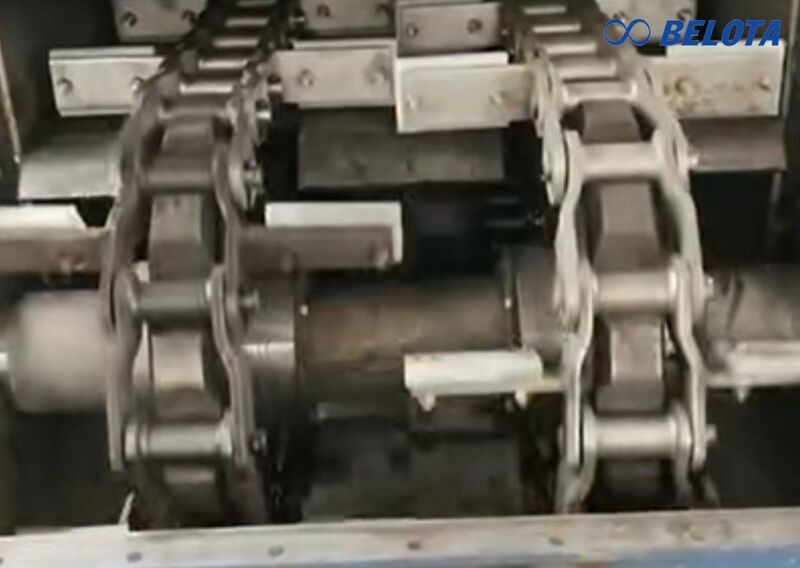

Phân loại theo thiết kế xích tải
Ứng dụng thực tế trong công nghiệp
- Nhiệt điện & Năng lượng: Cấp liệu nhiên liệu đốt (than đá, dăm gỗ sinh khối) và thu gom, xử lý tro xỉ đáy lò ở nhiệt độ cao (băng tải cào xỉ).
- Sản xuất Xi măng & VLXD: Vận chuyển an toàn Clinker nóng, đá vôi, thạch cao; đặc biệt hiệu quả với vật liệu dạng bột dễ phát tán bụi như xi măng thương phẩm.
- Khai thác mỏ: Chịu tải trọng lớn để vận chuyển than nguyên khai, quặng khoáng sản và đá hộc trong môi trường khắc nghiệt. Trong các công đoạn tiếp nhận vật liệu có kích thước lớn hoặc nhiệt độ cao, băng tải xích tấm cũng là giải pháp tốt có thể thay thế.
- Nông sản & Thực phẩm: Vận chuyển ngũ cốc (ngô, lúa mì, đậu), cám và thức ăn chăn nuôi.
- Luyện kim & Hóa chất: Vận chuyển quặng sắt, than cốc hoặc các hóa chất dạng hạt/bột có tính ăn mòn.
- Xử lý môi trường: Thu gom bùn thải, rác thải công nghiệp và vận chuyển vật liệu tại các nhà máy tái chế.
- Cảng biển & Logistics: Hệ thống băng tải tại các kho bãi, cảng hàng rời để luân chuyển than, nông sản khối lượng lớn.

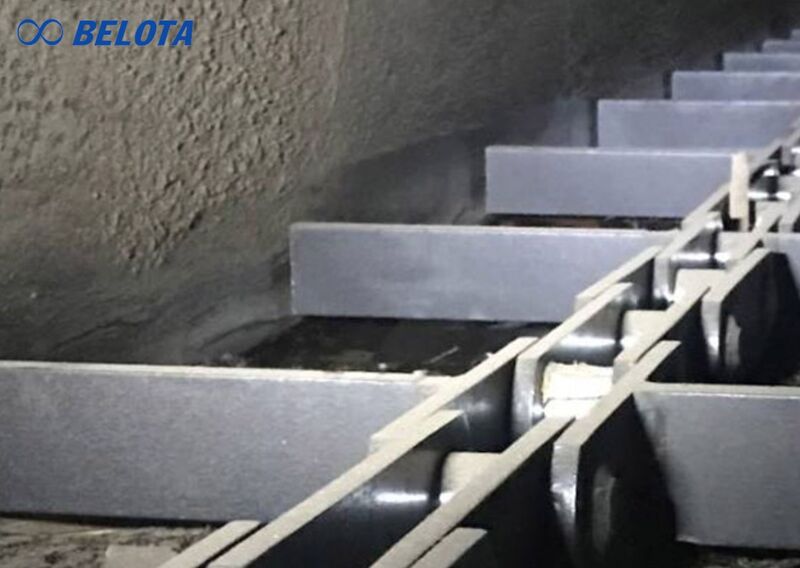

Ứng dụng thực tế trong công nghiệp
Belota - Chuyên cung cấp băng tải xích cào chất lượng cao
Belota cung cấp băng tải xích cào cho các dây chuyền vận chuyển vật liệu rời trong sản xuất công nghiệp, nông nghiệp và xử lý nguyên liệu. Tùy đặc tính vật liệu, năng suất và điều kiện lắp đặt, hệ thống được tư vấn kết cấu xích tải, cánh cào, máng tải và cụm truyền động phù hợp.
Tại Belota, chúng tôi không chỉ cung cấp băng tải, chúng tôi cung cấp giải pháp.
- Hỗ trợ từ khảo sát thực tế, tư vấn thiết kế, lên bản vẽ đến gia công và lắp đặt
- Đa dạng chủng loại: Cung cấp đầy đủ các dòng xích tải công nghiệp, xích rèn, thanh cào chịu mài mòn.
- Gia công theo yêu cầu: Thiết kế máng và thanh cào phù hợp riêng với từng loại vật liệu của khách hàng.
- Chính sách hấp dẫn: Giá thành cạnh tranh cho nhà máy, hỗ trợ kỹ thuật 24/7 và bảo hành dài hạn.

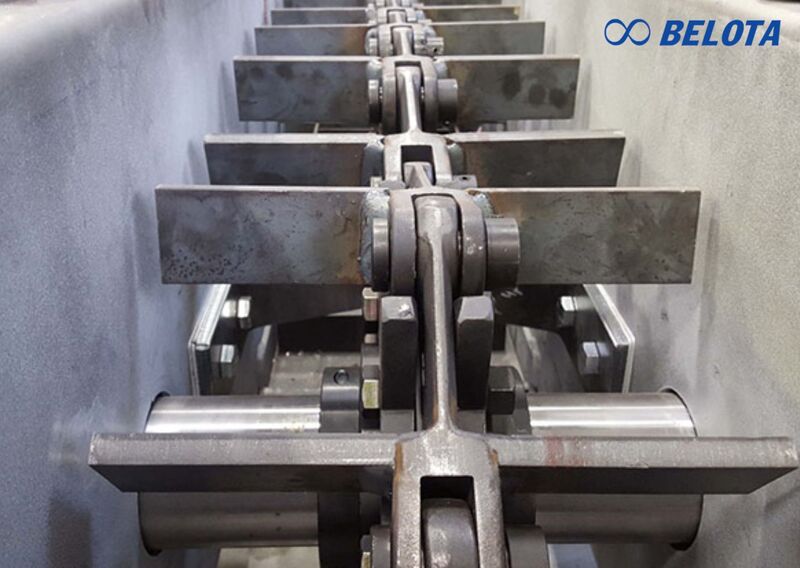

Belota cung cấp băng tải xích cào cho các dây chuyền vận chuyển vật liệu rời
Kết luận
Băng tải xích cào là giải pháp vận chuyển vật liệu rời phù hợp với các dây chuyền cần tải nặng, làm việc liên tục hoặc xử lý vật liệu nóng, ẩm và có tính mài mòn. Để hệ thống vận hành ổn định, cần lựa chọn đúng xích tải, cánh cào, máng tải, công suất động cơ và tốc độ vận chuyển dựa trên đặc tính vật liệu và điều kiện lắp đặt thực tế. Belota nhận khảo sát, tư vấn, thiết kế, gia công và lắp đặt băng tải xích cào theo yêu cầu của từng dây chuyền.
