Băng tải xích treo là giải pháp băng tải xích vận chuyển trên cao tối ưu cho nhà xưởng hiện đại, cho phép di chuyển sản phẩm trong không gian ba chiều mà không chiếm diện tích sàn. Với khả năng chịu tải lớn, vận hành tự động, linh hoạt trong thiết kế và thích ứng với nhiều môi trường sản xuất, hệ thống này ngày càng được ứng dụng rộng rãi trong các dây chuyền sơn, lắp ráp, chế biến thực phẩm và công nghiệp nặng. Belota cung cấp các dòng băng tải xích treo chất lượng cao, thiết kế theo yêu cầu, đáp ứng tiêu chuẩn kỹ thuật và nhu cầu vận hành của từng doanh nghiệp, cùng tìm hiểu thêm trong bài sau.
Băng tải xích treo là hệ thống vận chuyển chuyên dụng, sử dụng cơ cấu xích treo trên cao để di chuyển hàng hóa trong không gian ba chiều. Thiết kế này giúp tận dụng tối đa diện tích nhà xưởng, không gây cản trở hoạt động dưới sàn.
Hệ thống vận hành bằng dây xích chịu lực kết hợp con lăn, móc treo và ray dẫn hướng, đảm bảo sản phẩm di chuyển theo hành trình định sẵn một cách ổn định.

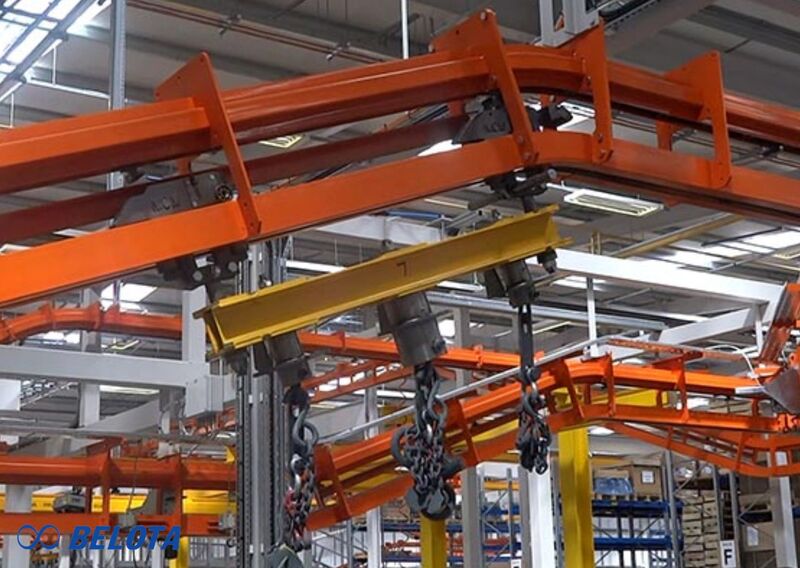

Băng tải xích treo sử dụng cơ cấu xích treo trên cao để di chuyển hàng hóa trong không gian ba chiều
Một hệ thống băng tải treo bền bỉ cần sự đồng bộ của các cụm chi tiết chính:
Đây là bộ phận không thể thiếu, được đặt trong lòng khung đường ray và cấu tạo từ các mắt xích nối với nhau thành đoạn dài. Trên xích có các con lăn giúp xích di chuyển ổn định.
Xích thường làm bằng thép, có chiều dài ít nhất trên 20m với bước xích từ 100mm - 150mm. Vai trò của xích là di chuyển và chịu tải trọng của sản phẩm cùng giá treo, với khả năng chịu tải có thể lên tới 400kg/1m đường ray.

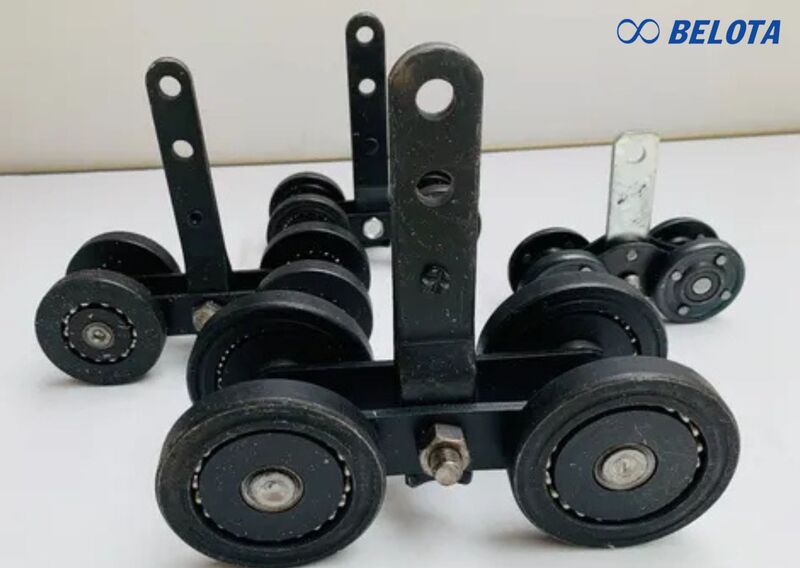

Xích treo được đặt trong lòng khung đường ray và cấu tạo từ các mắt xích nối với nhau thành đoạn dài
Khung đường ray là nơi dẫn hướng cho xích treo hoạt động và đồng thời chịu toàn bộ tải trọng của hệ thống. Bộ phận này thường được sản xuất từ thép cứng hoặc thép sơn tĩnh điện và có nhiều hình dáng mặt cắt khác nhau như chữ U, chữ I, ống tròn hoặc hình vuông. Đặc điểm quan trọng của khung ray là có khả năng uốn góc dễ dàng, giúp linh hoạt trong thiết kế đường vận chuyển.

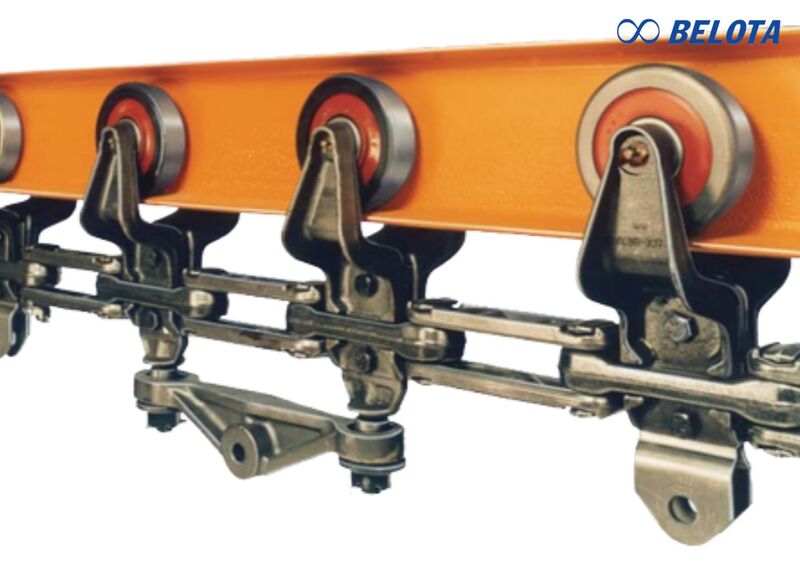

Khung đường ray là nơi dẫn hướng cho xích treo hoạt động và đồng thời chịu toàn bộ tải trọng của hệ thống
Móc treo được lắp phía dưới xích để giữ và vận chuyển sản phẩm trong quá trình hoạt động. Tùy theo đặc điểm hàng hóa, doanh nghiệp có thể sử dụng nhiều kiểu móc khác nhau như móc chữ U, chữ S, móc xoay hoặc giá đỡ chuyên dụng. Bộ phận này ảnh hưởng trực tiếp đến độ ổn định cũng như độ an toàn của sản phẩm khi di chuyển trên dây chuyền.

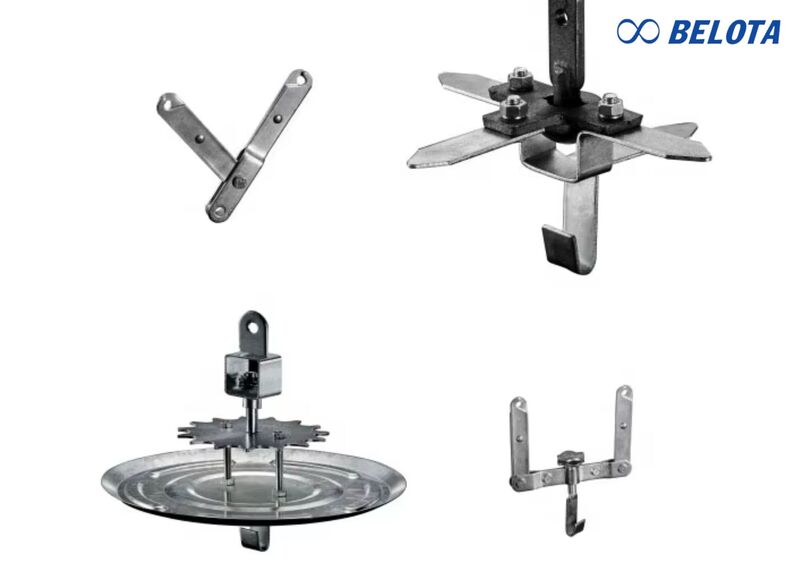

Móc treo được lắp phía dưới xích để giữ và vận chuyển sản phẩm trong quá trình hoạt động
Hệ thống được truyền động bằng cụm động cơ (phổ biến nhất là động cơ điện) kết hợp với hộp giảm tốc để tăng momen xoắn và giảm tốc độ quay. Vận tốc hoạt động thường từ 2-8m/phút và có thể thay đổi linh hoạt thông qua biến tần.

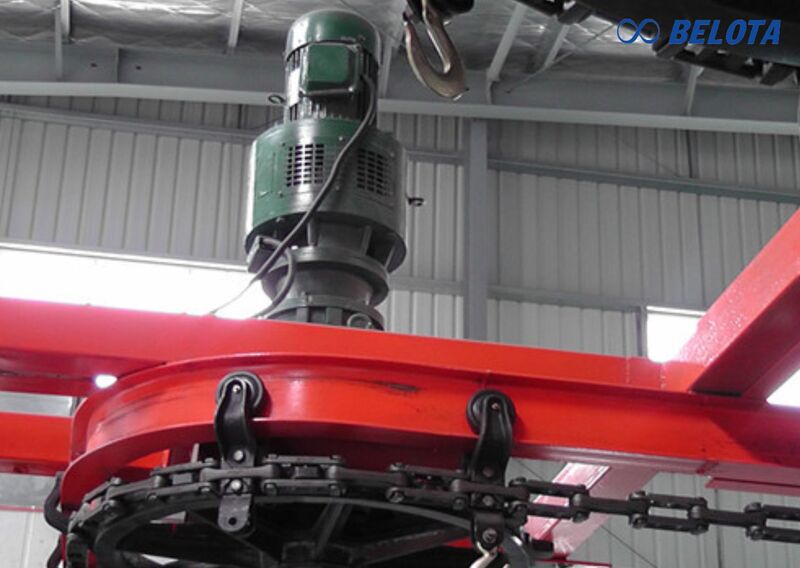

Hệ thống truyền động
Khung kết cấu bao gồm cột trụ, giá đỡ và các thanh liên kết có nhiệm vụ cố định toàn bộ hệ thống trên cao. Đây là phần chịu lực chính nên thường được tính toán kỹ về khả năng chịu tải và độ ổn định nhằm đảm bảo hệ thống vận hành an toàn trong thời gian dài.
Tùy theo thiết kế của đường ray mà cấu tạo xích treo cũng sẽ được thay đổi tương ứng để đảm bảo khả năng vận hành đồng bộ. Sự kết hợp giữa xích treo, ray dẫn hướng, móc treo và hệ thống truyền động tạo thành một dây chuyền vận chuyển khép kín, giúp tiết kiệm diện tích và nâng cao hiệu quả sản xuất trong nhiều ngành công nghiệp hiện nay.

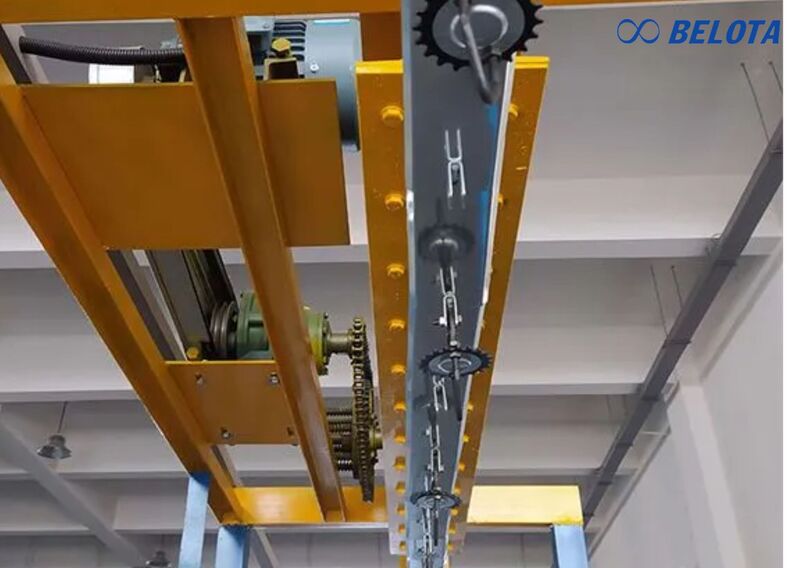

Băng tải xích treo được lắp đặt phía trên cao nên không chiếm nhiều diện tích sàn
Dựa trên từng ứng dụng vận hành, băng tải xích treo được chia làm 4 dòng chính sau đây:
Đây là dòng cơ bản và phổ biến nhất, tối ưu cho chi phí đầu tư.
Đặc điểm: là hệ thống vận chuyển liên tục trên cao, sử dụng một đường ray đơn và một chuỗi xích kéo để di chuyển vật phẩm được treo bên dưới (móc, giá đỡ) theo một hướng cố định, đơn giản, thường là đường thẳng hoặc uốn cong nhẹ.
Ưu điểm: Thiết kế đơn giản, dễ lắp đặt, chi phí thấp, độ bền cao.
Dòng cao cấp dành cho các dây chuyền lắp ráp phức tạp và tải trọng nặng.
Đặc điểm: là hệ thống vận chuyển công nghiệp sử dụng hai dãy xích chạy song song, treo trên cao để di chuyển sản phẩm theo một chu trình khép kín, tối ưu không gian, giúp vận chuyển ổn định, chịu tải tốt và linh hoạt uốn cong, lên xuống.
Ưu điểm: Cho phép dừng lại độc lập tại các bộ phận trong khi hệ thống xích chính vẫn chạy. Tối ưu hóa không gian và quy trình sản xuất linh hoạt.
Đặc điểm: là hệ thống vận chuyển sử dụng xích treo trên cao để di chuyển sản phẩm, kết hợp tính năng "tích lũy" tạo ra khoảng trống tạm thời giữa các sản phẩm, cho phép điều chỉnh tốc độ và xử lý gián đoạn trong dây chuyền sản xuất, tối ưu không gian nhà xưởng bằng cách tận dụng không gian trên cao.
Ưu điểm: Hệ thống có thể uốn cong 90°, 180°, lên xuống, tạo đường đi phức tạp, tiết kiệm diện tích sàn.
Đặc điểm: là hệ thống vận chuyển công nghiệp sử dụng xích thép chạy trên ray dẫn hướng, treo ngược sản phẩm phía trên cao, cho phép di chuyển vật phẩm theo không gian ba chiều (thẳng, cong, lên xuống) một cách linh hoạt, tối ưu hóa không gian nhà xưởng và tự động hóa dây chuyền sản xuất trong nhiều công đoạn sản xuất.
Ưu điểm: Chịu được nhiệt độ cao, hóa chất, độ ẩm lớn, phù hợp cho dây chuyền sơn, mạ.
Ngành công nghiệp phun sơn: treo sản phẩm như phụ tùng, máy móc, thiết bị để phủ sơn đồng đều trên bề mặt.
Dây chuyền sơn tĩnh điện: ứng dụng trong sơn tĩnh điện, xi mạ phụ kiện điện tử, đảm bảo độ chính xác và chất lượng gia công. Với những chi tiết cơ khí nặng hoặc linh kiện cần độ ổn định cao khi di chuyển, băng tải xích tấm cũng là giải pháp được ứng dụng phổ biến song song với băng tải xích treo.
Dây chuyền hấp sấy may mặc: dùng cho quần áo, giày dép, mũ nón; loại bỏ độ ẩm, giúp sản phẩm khô thoáng.
Ngành chế biến gia súc, gia cầm: hỗ trợ vận chuyển và xử lý trong các lò mổ, đảm bảo quy trình an toàn, hiệu quả.
Xưởng lắp ráp xe máy, ô tô: vận chuyển linh kiện như hộp số, bánh xe, động cơ; hỗ trợ lắp ráp chính xác, trơn tru.
Phòng cấp đông thực phẩm: di chuyển thịt, cá, đồ đông lạnh, sản phẩm đóng gói qua khu cấp đông, giữ độ tươi ngon và chất lượng bảo quản.

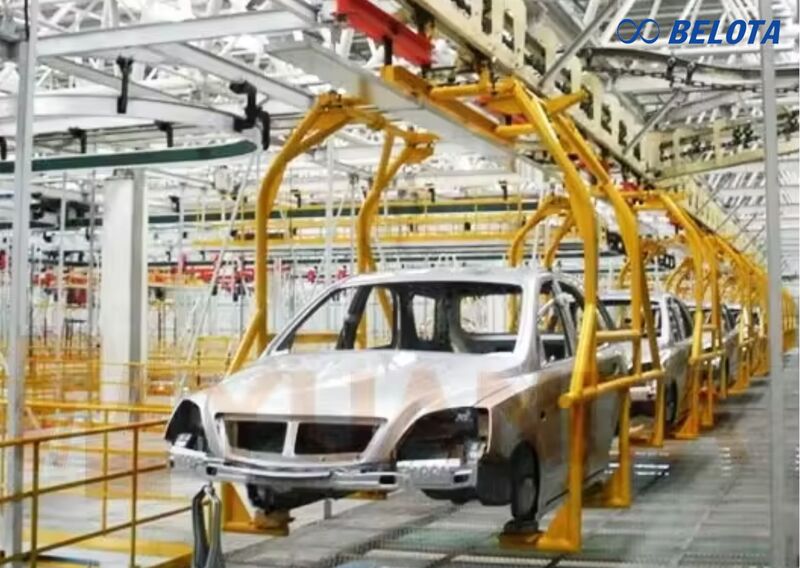

Ứng dụng phổ biến
Giá băng tải xích treo tại Belota hiện nay thường dao động từ 25.000.000 - 150.000.000 VNĐ/hệ thống, tùy theo chiều dài đường ray, tải trọng, loại xích và mức độ tự động hóa của dây chuyền.
Mức giá tham khảo theo từng loại hệ thống
| Loại hệ thống | Khoảng giá tham khảo |
|---|---|
| Băng tải xích treo mini, tải nhẹ | 25 - 50 triệu đồng |
| Băng tải xích treo công nghiệp tiêu chuẩn | 50 - 90 triệu đồng |
| Băng tải xích treo tải nặng, tự động hóa | 90 - 150 triệu đồng trở lên |
Lưu ý: Mức giá trên chỉ mang tính tham khảo và có thể thay đổi tùy theo chiều dài hệ thống, loại xích, tải trọng vận hành, vật liệu khung sườn và mức độ tự động hóa thực tế. Để nhận báo giá chi tiết và chính xác nhất, khách hàng nên liên hệ trực tiếp Belota để được tư vấn kỹ thuật phù hợp.
Băng tải xích treo là lựa chọn tối ưu cho các doanh nghiệp cần hệ thống vận chuyển tự động, tiết kiệm không gian và đảm bảo năng suất cao. Với cấu tạo bền bỉ, khả năng chịu tải tốt và vận hành ổn định trong thời gian dài, hệ thống này phù hợp cho nhiều ngành công nghiệp khác nhau như sơn tĩnh điện, lắp ráp, chế biến thực phẩm hay dệt may. Nếu bạn đang tìm kiếm giải pháp băng tải xích treo phù hợp cho dây chuyền của mình, hãy liên hệ Belota qua Hotline/Zalo 0917 657 946 để được tư vấn kỹ thuật và nhận báo giá chi tiết. Chúng tôi sẵn sàng đồng hành cùng doanh nghiệp trong mọi dự án.
