Gối đỡ UCP

Gối đỡ UCP với độ phổ biến và đa dạng về mẫu mã, kích thước đang được rất nhiều khách hàng lựa chọn hệ thống máy móc của mình. Dòng gối đỡ vòng bi UCP xuất hiện ở hầu hết các cụm truyền động quen thuộc từ hệ thống băng tải kho logistics đến máy bơm nước nông nghiệp. Vậy gối bi UCP có đặc điểm kỹ thuật như thế nào, các phân loại và mã sản phẩm phổ biến là gì? Hãy cùng Belota giải mã chi tiết thông qua bài viết dưới đây nhé!

Giới thiệu chung về gối đỡ UCP

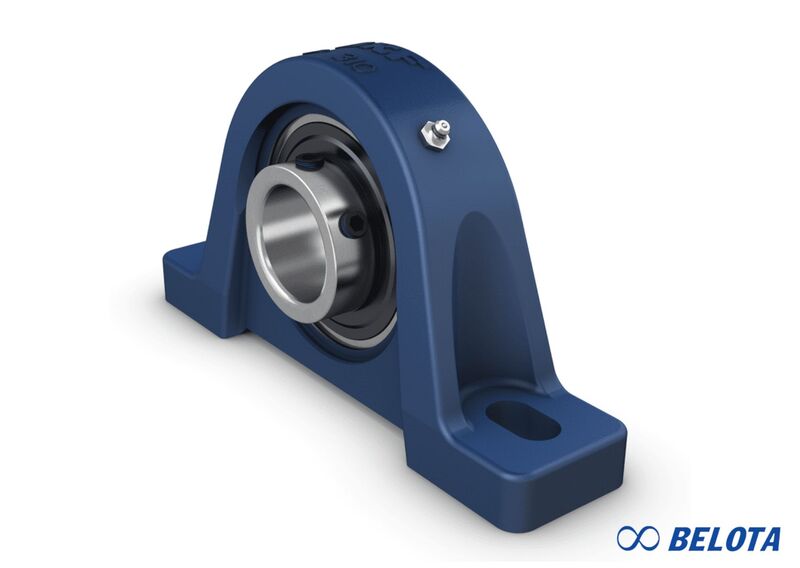

Gối đỡ UCP (Pillow Block Bearing) là dòng gối đỡ trục có chân đế, hình dáng giống chữ Omega (Ω) hoặc hình vòm cổng.

Tên gọi UCP là sự kết hợp của 2 bộ phận cấu thành:

• Ổ bi UC (Universal Bearing): Là phần vòng bi bên trong (bi cầu rãnh sâu), có khả năng chịu tải và giảm ma sát.

• Vỏ gang P (Pillow/Pedestal): Là phần vỏ gối bên ngoài, có chân đế đúc liền để bắt vít cố định xuống bệ máy.

Đây là loại gối đỡ được thiết kế để cố định trục quay nằm ngang song song với mặt đất hoặc bệ đỡ, chịu lực hướng tâm (lực đè từ trên xuống hoặc từ dưới lên) rất tốt.

Thông số kỹ thuật gối đỡ vòng bi UCP

Dưới đây là các thông số, kích thước gối đỡ vòng bi UCP thông dụng:

• Đường kính trong (d): 12 – 140 mm

• Chiều cao gối đỡ (w): 86 – 450 mm

• Tải trọng động (C): 12.8 – 228 kN

• Tải trọng tĩnh (C0): 6.6 – 208 kN

• Khoảng cách tâm lỗ vít (e): 64 – 350 mm

• Tốc độ giới hạn: 2,200 – 4,900 vòng/phút

• Vòng bi sử dụng: UC201 – UC328

• Trọng lượng: 0.7 – 50 kg

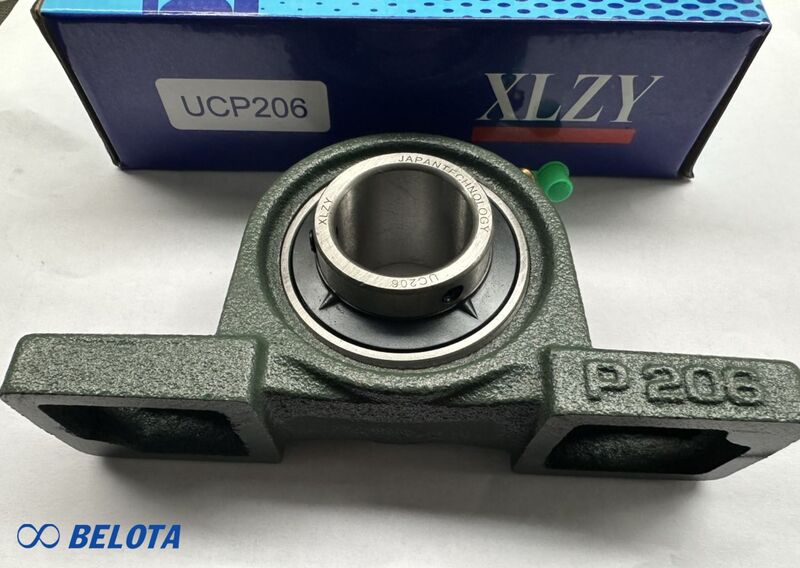

Thông số kỹ thuật gối đỡ UCP

Đặc điểm của gối bi UCP

• Hình dáng đặc trưng: Hình vòm cung với phần chân đế rộng, vững chãi.

• Cơ chế lắp đặt: Có 2 lỗ bắt bu lông (dạng rãnh dài) nằm ở hai bên chân đế. Thiết kế rãnh dài này giúp kỹ thuật viên có thể xê dịch, căn chỉnh vị trí gối đỡ dễ dàng trước khi siết chặt.

• Khả năng tự lựa: Vòng bi UC bên trong có thể xoay linh hoạt trong lòng vỏ gang P. Điều này giúp gối đỡ tự điều chỉnh khi trục máy bị võng hoặc không đồng tâm, tránh hiện tượng bó kẹt vòng bi.

• Cố định trục: Trục được giữ chặt bằng 2 vít trí lục giác nằm trên ca trong của vòng bi, đảm bảo trục không bị tuột khi quay ở tốc độ cao.

Phân loại gối đỡ UCP phổ biến

Dù cùng là UCP, nhưng tùy vào tải trọng và kích thước, chúng ta có thể chia thành các nhóm chính:

Phân loại theo kích thước tải (Series)

• Series 200 (Tải trung bình): Gối bi UCP 204, gối đỡ UCP 205, gối đỡ UCP 206 gối bi UCP 207, gối bi ucp 208, ... Đây là các loại phổ biến nhất, dùng cho các ứng dụng công nghiệp nhẹ và vừa.

• Series 300 (Tải nặng - Heavy Duty): Ví dụ UCP 310, UCP 312... Có vỏ dày hơn, vòng bi lớn hơn, chuyên dùng cho các máy nghiền đá, khai thác mỏ.

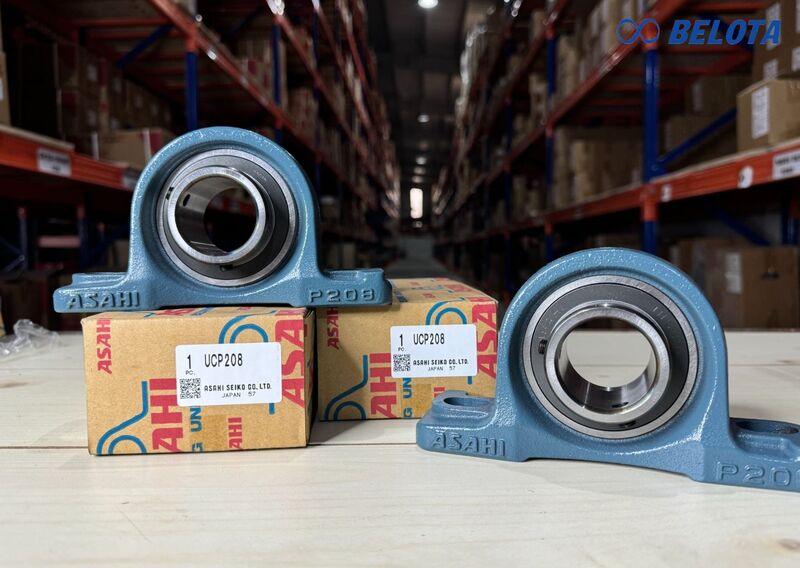

Phân loại gối bi UCP theo kích thước tải

Phân loại theo vật liệu vỏ

• Vỏ Gang: Loại tiêu chuẩn, giá thành rẻ, chịu lực tốt, màu xanh hoặc đen đặc trưng.

• Vỏ Inox: Chống gỉ sét, dùng trong chế biến thực phẩm, thủy hải sản.

• Vỏ Nhựa: Chống ăn mòn hóa chất, nhẹ, sạch sẽ.

>> Xem thêm: Gối đỡ NSK chính hãng Nhật Bản, sỉ lẻ giá tốt tại Belota

Bảng mã gối đỡ vòng bi UCP

Hiểu được mã số trên gối đỡ là kỹ năng bắt buộc. Ví dụ, trên gối đỡ ghi UCP 205, nó có nghĩa là:

• UCP: Loại gối đỡ chân đế hình Omega.

• 2: Thuộc series tải trọng 200 (tải trung bình).

• 05: Mã đường kính trục.

  • Công thức tính: Lấy 2 số cuối nhân với 5 (05 x 5 = 25mm).

  • Vậy UCP 205 dùng cho trục 25mm.

Bảng mã gối đỡ UCP

Ứng dụng của Bạc đạn gối đỡ UCP

• Hệ thống băng tải: Đây là ứng dụng lớn nhất. UCP dùng để đỡ trục rulo chủ động và bị động của băng tải cao su, băng tải PVC, băng tải con lăn...

• Quạt công nghiệp: Đỡ trục cánh quạt trong các hệ thống thông gió, hút bụi nhà xưởng.

• Máy nông nghiệp: Máy gặt đập, máy xay xát, guồng nước nuôi tôm.

• Máy chế biến gỗ: Máy cưa, máy bào, máy chà nhám

Lưu ý khi lựa chọn và lắp đặt ổ bi UCP

Để hệ thống vận hành êm ái, tuổi thọ cao, anh em kỹ thuật cần nhớ:

• Chọn đúng đường kính trục: Sai một ly đi một dặm. Trục 25mm bắt buộc phải dùng UCP 205. Trục phải có dung sai chuẩn (thường là h6 hoặc h7) để lắp vừa vặn.

• Mặt phẳng lắp đặt: Bệ đỡ bên dưới chân gối UCP phải thật phẳng. Nếu bề mặt gồ ghề, khi siết ốc chân đế, vỏ gang có thể bị nứt hoặc vỡ ngay lập tức.

• Không siết quá chặt vít trí: Khi siết 2 vít lục giác để giữ trục, chỉ nên siết vừa đủ lực. Siết quá mạnh có thể làm méo vòng bi, gây kêu hoặc kẹt khi quay.

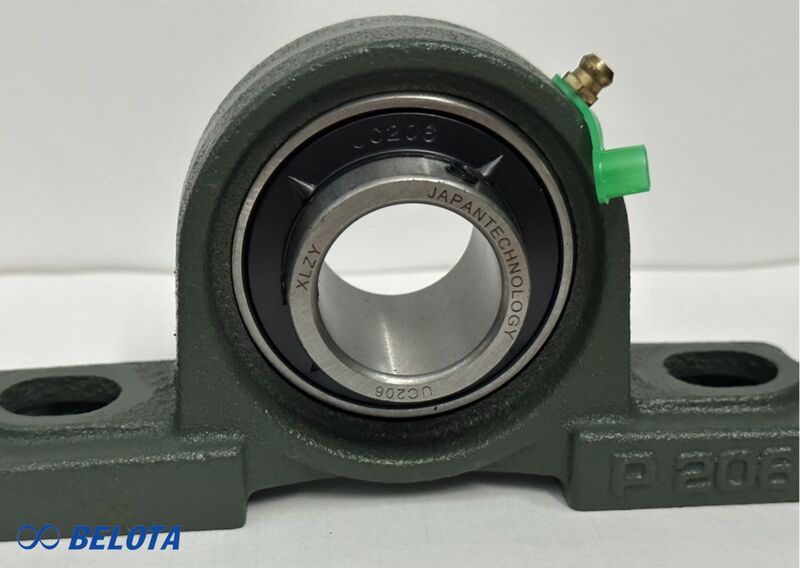

Lưu ý khi lựa chọn và lắp đặt

Địa chỉ mua gối đỡ UCP giá tốt, chất lượng

Belota cung cấp đầy đủ các mã gối đỡ UCP phổ biến và nhiều kích thước theo yêu cầu sản xuất, phù hợp cho băng tải, hệ truyền động công nghiệp, máy bơm, máy nông nghiệp và các cụm thiết bị vận hành liên tục.

Tại sao Belota là đối tác tin cậy của bạn?

• Kho hàng "khủng": Đủ các mã UCP từ 201 đến 320, đáp ứng mọi kích thước trục.

• Đa dạng thương hiệu: Từ hàng Nhật (Asahi, NTN, FYH) đến hàng giá tốt (LK, KYK...).

• Chính sách giá sỉ: Chiết khấu cực tốt cho đơn hàng dự án và cửa hàng thương mại.

• Tư vấn tận tâm: Đội ngũ kỹ thuật am hiểu sâu về băng tải, giúp bạn chọn đúng loại, đúng tải.

Liên hệ ngay với Belota qua Hotline 0917657946 để nhận báo giá gối bi UCP cạnh tranh nhất thị trường hôm nay!

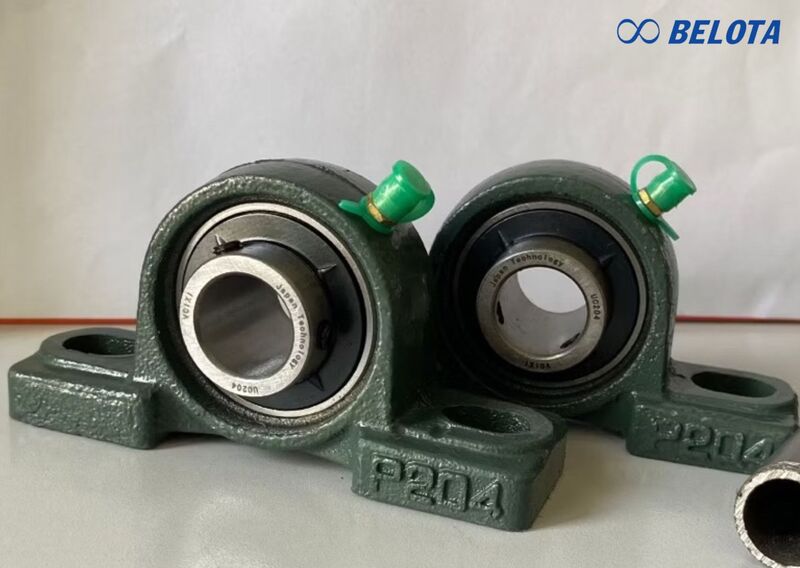

Belota cung cấp đầy đủ các mã gối đỡ vòng bi UCP phổ biến và nhiều kích thước theo yêu cầu sản xuất
