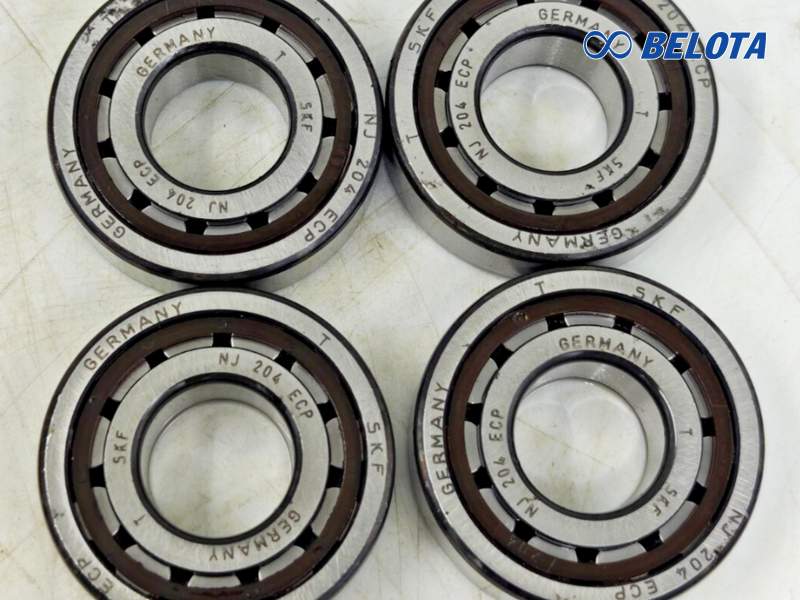

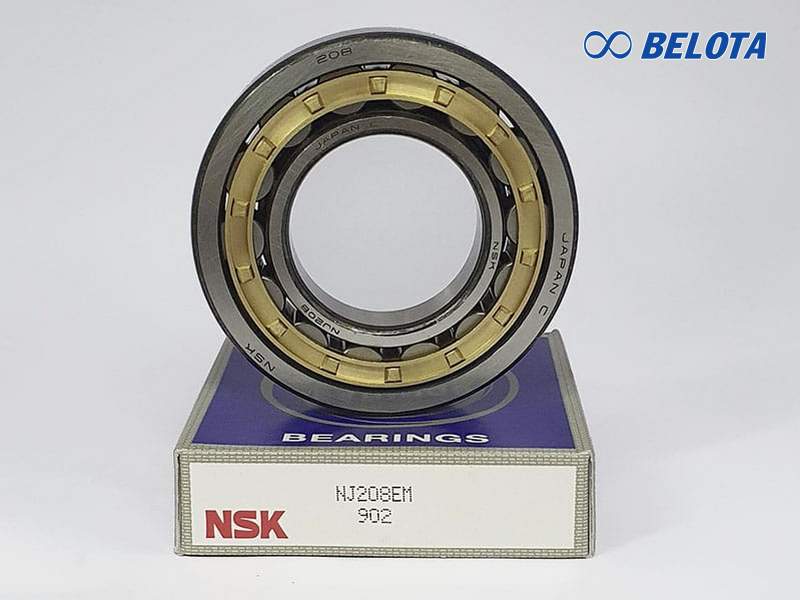

Vòng bi đũa NJ

Vòng bi đũa NJ là dòng ổ lăn hình trụ được thiết kế đặc biệt để chịu tải hướng tâm lớn và định vị trục theo một chiều. Nhờ cấu tạo gồm vòng ngoài hai gờ chặn và vòng trong một gờ chặn, vòng bi NJ vừa đảm bảo độ cứng vững, vừa cho phép trục giãn nở nhiệt một cách an toàn. Đây là lựa chọn tối ưu cho motor điện, hộp số, rulo băng tải và các hệ thống yêu cầu độ ổn định cao. Nếu bạn đang tìm vòng bi NJ chính hãng, đúng mã, đúng chiều lực và giá tốt, Belota luôn sẵn sàng tư vấn và cung cấp đầy đủ các mã phổ biến từ SKF – NSK – NTN – FAG.

Vòng Bi Đũa NJ Là Gì?

Vòng bi đũa NJ (NJ Cylindrical Roller Bearings) là dòng ổ lăn hình trụ có thiết kế bán tách rời, được chế tạo chuyên biệt cho các vị trí yêu cầu khả năng chịu tải trọng hướng tâm lớn đồng thời cần định vị trục theo một hướng nhất định.

Cấu tạo đặc trưng của dòng NJ bao gồm:

• Vòng ngoài: Được gia công với 2 gờ chặn (vai) để cố định cụm con lăn và vòng cách.
• Vòng trong: Được thiết kế với 1 gờ chặn duy nhất ở một bên, bên còn lại trơn phẳng.

Chính nhờ thiết kế gờ chặn đơn lẻ này, vòng bi NJ tạo ra cơ chế "khóa" một chiều: nó ngăn trục di chuyển về phía có gờ chặn, nhưng vẫn cho phép trục giãn nở nhiệt tự do về phía đối diện.

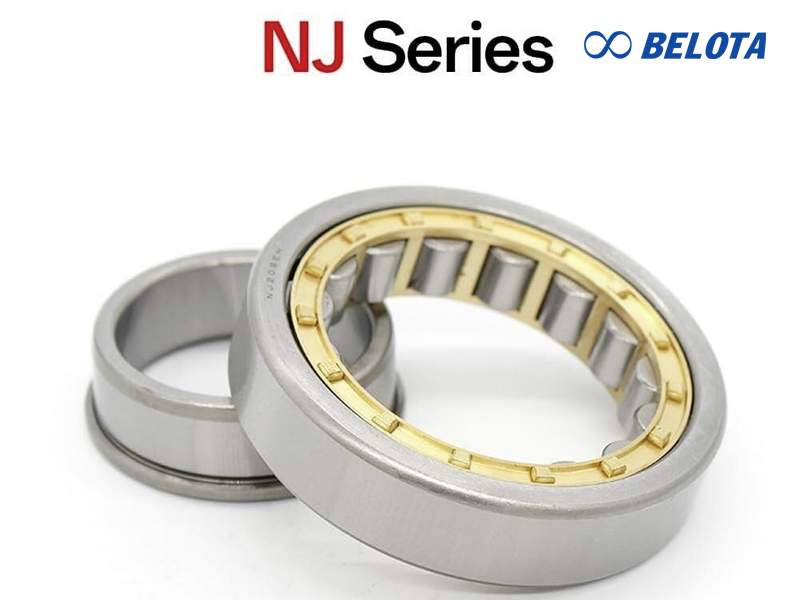

Vòng bi đũa NJ là dòng ổ lăn hình trụ có thiết kế bán tách rời

Đặc Điểm Kỹ Thuật Nổi Bật

Để ứng dụng hiệu quả vòng bi đũa NJ cần nắm rõ 3 đặc tính cốt lõi sau:

Chịu tải hướng tâm vượt trội

Nhờ cấu tạo con lăn hình trụ tiếp xúc đường với rãnh lăn, vòng bi NJ sở hữu khả năng chịu tải trọng hướng kính cực lớn, cao hơn nhiều so với các loại vòng bi cầu có cùng kích thước lắp đặt. Đặc tính này giúp nó hoạt động bền bỉ trong môi trường chịu va đập mạnh hoặc rung động.

Khả năng chịu tải dọc trục một hướng

Khác với các dòng bi đũa trơn, NJ có thể chịu được một phần tải trọng dọc trục theo một hướng cố định. Mức tải này thường đạt khoảng 10-20% so với tải hướng tâm, nhờ vào sự tiếp xúc trượt giữa mặt đầu con lăn và gờ chặn của vòng trong.

Định vị trục bán phần

Trong các hộp số hoặc trục động cơ, vòng bi NJ đóng vai trò là gối đỡ định vị một đầu. Nó giữ cho trục không bị trôi tuột ra ngoài theo một hướng, đồng thời giải quyết bài toán giãn nở nhiệt của trục kim loại khi máy vận hành ở nhiệt độ cao.

Lưu ý lắp đặt quan trọng: Do tính chất chịu lực một chiều, khi lắp đặt vòng bi NJ bắt buộc phải xác định đúng chiều của lực xô dọc trục để quay phần gờ chặn của vòng trong về phía chịu lực. Lắp ngược chiều sẽ khiến vòng bi mất tác dụng định vị.

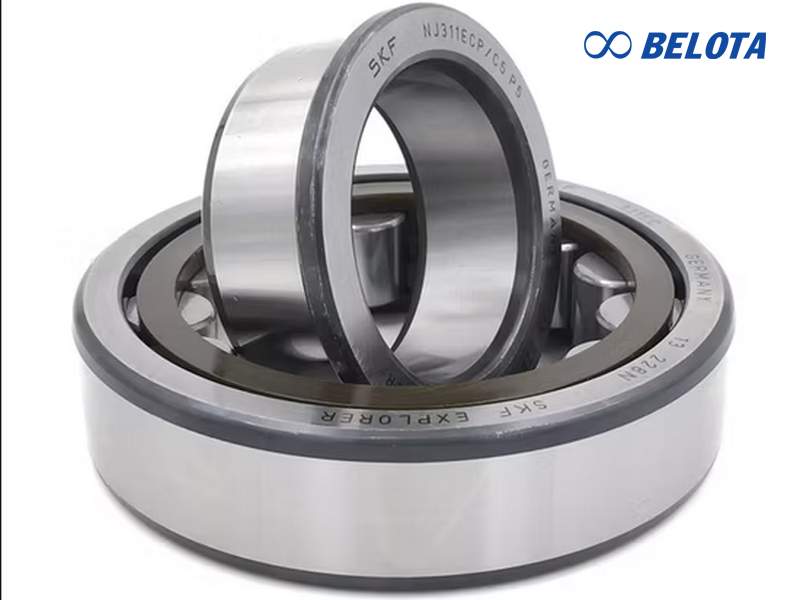

vòng bi NJ sở hữu khả năng chịu tải trọng hướng kính cực lớn

Xem thêm: Vòng bi đũa NU 205/206/207 Đủ Mã, Giá Tốt | Belota

Bảng Tra Cứu Thông Số Vòng Bi Đũa NJ (Mã Phổ Biến)

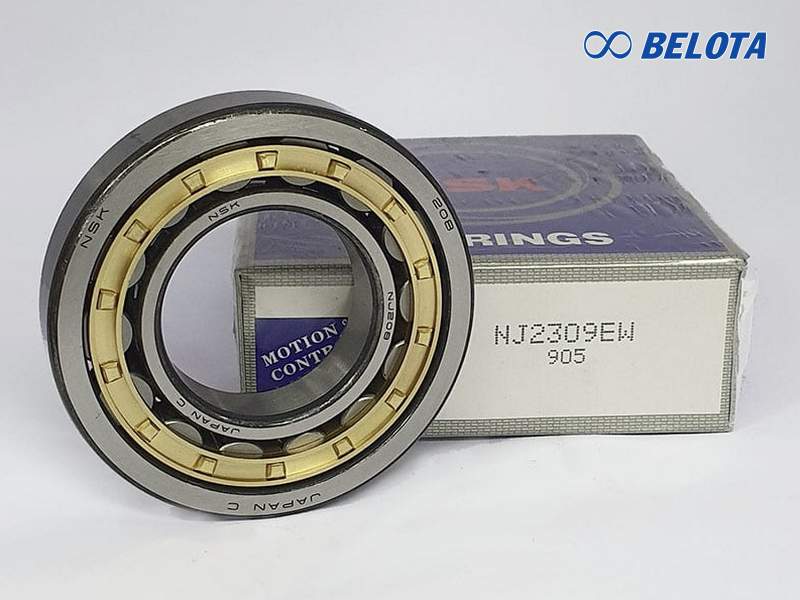

Kích thước bao (d x D x B) của dòng NJ tuân thủ theo tiêu chuẩn ISO quốc tế. Dưới đây là bảng thông số của các mã hàng thông dụng:

(Lưu ý: Các hậu tố như ECP, M, C3... sẽ quy định cụ thể về vật liệu vòng cách và khe hở nhiệt của vòng bi).

Phân Loại Theo Vật Liệu Vòng Cách (Rế)

Tùy thuộc vào tốc độ quay và môi trường làm việc, vòng bi NJ được chia làm 3 loại dựa trên vật liệu rế:

• Rế Thép dập (Ký hiệu J): Loại tiêu chuẩn, giá thành hợp lý, phù hợp cho tải trọng trung bình và môi trường thông thường.
• Rế Đồng thau (Ký hiệu M): Được gia công từ đồng nguyên khối. Loại này có độ bền cơ học cao nhất, chịu được tải trọng va đập mạnh, thường dùng cho máy nghiền đá, hộp số tải nặng.
• Rế Nhựa (Ký hiệu P/TVP/ECP): Làm từ Polyamide gia cường. Ưu điểm là vận hành êm ái, ma sát thấp, thích hợp cho tốc độ cao nhưng giới hạn nhiệt độ làm việc dưới 120°C.

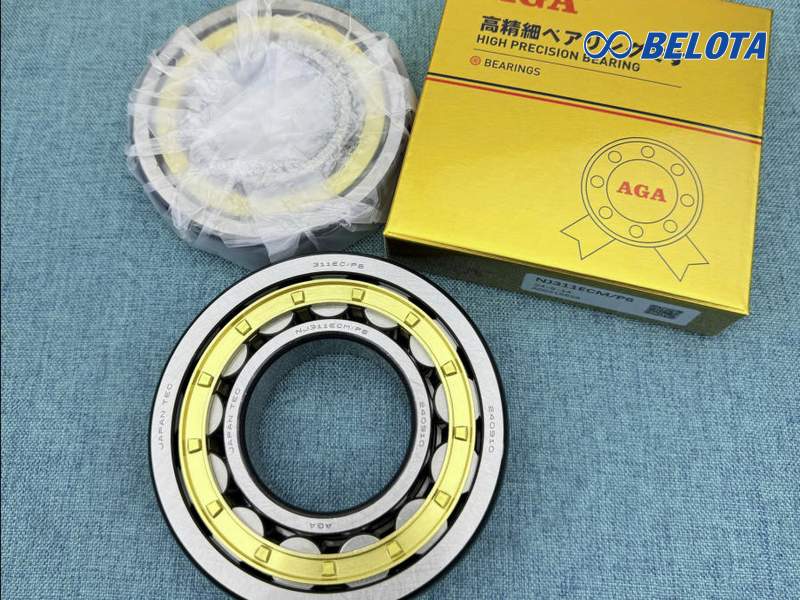

Phân Loại Theo Vật Liệu Vòng Cách

Mua Vòng Bi Đũa NJ Chính Hãng Ở Đâu?

Việc lựa chọn đúng mã vòng bi đũa NJ và xác định chính xác hướng chịu lực là yếu tố sống còn để đảm bảo tuổi thọ máy móc. Một sai sót nhỏ trong việc chọn chiều gờ chặn có thể dẫn đến hỏng hóc dây chuyền ngay lập tức.

Nếu bạn cần một đối tác cung cấp vật tư uy tín và am hiểu kỹ thuật, hãy liên hệ Belota.

• Tư vấn chuyên sâu: Đội ngũ kỹ thuật hỗ trợ xác định đúng chiều lắp đặt và mã sản phẩm phù hợp.
• Hàng chính hãng 100%: Cam kết cung cấp đầy đủ CO/CQ từ các thương hiệu lớn (SKF, NSK, FAG, NTN...).
• Chính sách linh hoạt: Hỗ trợ đổi trả nếu khách hàng đặt nhầm mã (khi chưa sử dụng).
• Giá cạnh tranh: Chiết khấu hấp dẫn cho đơn hàng dự án và nhà máy.

Liên hệ Belota ngay qua Hotline/Zalo 0917 657 946 để nhận báo giá và tư vấn miễn phí!
