Trong các hệ thống cơ khí chính xác và thiết bị tự động hóa, vòng bi 688 là chi tiết nhỏ nhưng đóng vai trò quan trọng trong việc đảm bảo chuyển động ổn định, giảm ma sát và nâng cao tuổi thọ thiết bị. Việc lựa chọn đúng chủng loại giúp tối ưu hiệu suất vận hành, đồng thời giảm chi phí bảo trì và thời gian dừng máy trong quá trình sản xuất.
Bài viết dưới đây sẽ giúp bạn hiểu rõ thông số kỹ thuật, phân loại và ứng dụng thực tế của bạc đạn 688 trong công nghiệp.
Vòng bi 688 là gì? Tổng quan kỹ thuật
Vòng bi 688 (bạc đạn 688) thuộc nhóm vòng bi cầu rãnh sâu (Deep Groove Ball Bearing) cỡ nhỏ, được sử dụng phổ biến trong các hệ thống yêu cầu độ chính xác cao và tốc độ quay lớn.
Thông số tiêu chuẩn của vòng bi 688
| Thông số | Chi tiết |
|---|---|
| Mã sản phẩm | 688 (628/8) |
| Đường kính trong (d) | 8 mm |
| Đường kính ngoài (D) | 16 mm |
| Độ rộng (B) | 5 mm |
| Chất liệu | Thép GCr15 / Inox 304 / Gốm |
Kích thước nhỏ gọn giúp ổ bi 688 dễ dàng tích hợp vào các cụm chi tiết cơ khí chính xác mà không chiếm nhiều không gian lắp đặt.

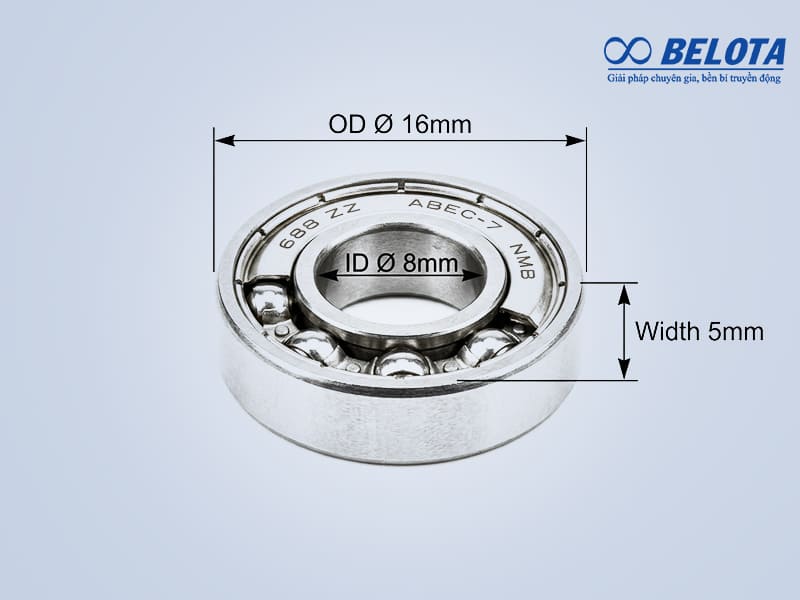

Thông số chi tiết của vòng bi 688
Cấu tạo của ổ bi 688
Một ổ bi 688 tiêu chuẩn bao gồm:
- Vòng trong (Inner ring)
- Vòng ngoài (Outer ring)
- Bi thép chịu tải
- Lồng bi (giữ khoảng cách giữa các viên bi)
- Phớt chắn bụi (tùy loại)
Thiết kế rãnh sâu cho phép vòng bi chịu tải hướng tâm tốt và có thể chịu một phần tải hướng trục trong quá trình vận hành.
>> Xem thêm: Vòng bi cầu 6000 Đủ Kích Thước, Giá Tốt | Belota
Phân loại vòng bi 688 phổ biến
Việc lựa chọn đúng loại phớt sẽ quyết định độ bền và hiệu quả sử dụng trong từng môi trường làm việc.

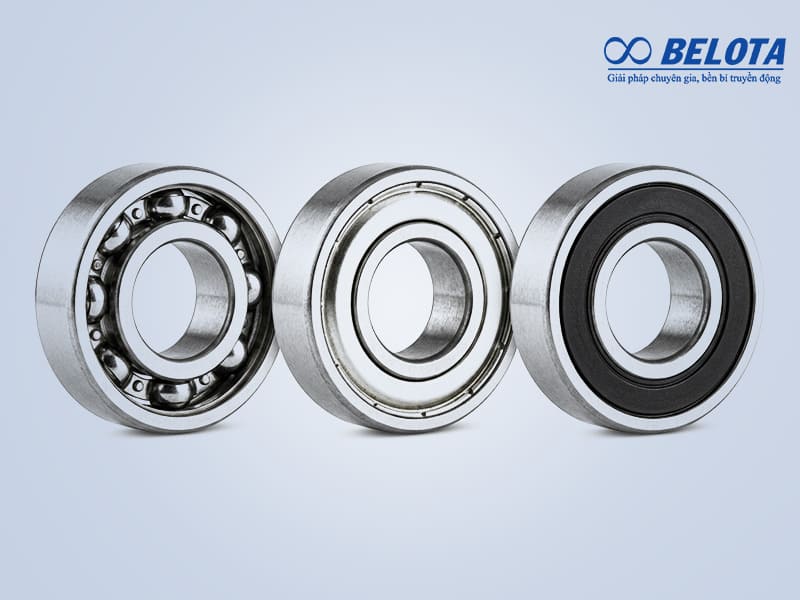

Ba loại vòng bị 688 phổ biến nhất
Vòng bi 688ZZ (nắp chắn kim loại)
- Hai nắp kim loại bảo vệ
- Phù hợp môi trường khô, ít bụi
- Tốc độ quay cao
- Ma sát thấp
Đây là lựa chọn phổ biến trong các thiết bị motor mini hoặc cơ cấu quay tốc độ cao.
Vòng bi 688 2RS (phớt cao su)
- Hai phớt cao su kín
- Chống bụi và chống ẩm tốt
- Giữ mỡ bôi trơn lâu hơn
Phù hợp môi trường công nghiệp có độ ẩm hoặc bụi nhẹ, đặc biệt trong hệ thống băng tải mini.
Vòng bi 688 Open (không phớt)
- Không có nắp chắn
- Dễ bảo trì
- Yêu cầu môi trường sạch
Thường sử dụng trong các thiết bị được bảo vệ kín hoặc có hệ thống bôi trơn riêng.
Hệ thống mã tương đương & Giải mã ký hiệu vòng bi 688
Trong ngành cơ khí, mỗi thương hiệu (SKF, NSK, NMB, KOYO, FAG...) sẽ có cách ký hiệu đuôi hoặc mã riêng cho cùng một kích thước 8x16x5mm. Việc nắm rõ các mã tương đương này giúp doanh nghiệp dễ dàng tìm sản phẩm thay thế mà không lo nhầm lẫn.
| Hãng sản xuất | Mã cơ bản | Nắp sắt (Shielded) | Phớt cao su (Sealed) | Ghi chú |
|---|---|---|---|---|
| ISO chuẩn | 688 | 688-ZZ | 688-2RS | Mã phổ thông nhất |
| NSK (Nhật) | 688 | 688 ZZ | 688 DDU | DDU là phớt cao su tiếp xúc |
| SKF (Thụy Điển) | 628/8 | 628/8-2Z | 628/8-2RS1 | SKF thường dùng mã 628/8 |
| NTN (Nhật) | 688 | 688 ZZ | 688 LLU | LLU chống bụi và nước tốt |
| NMB (Nhật) | L-1680 | L-1680 ZZ | L-1680 HH | NMB chuyên dùng cho motor mini |
| KOYO / NACHI | 688 | 688 ZZ | 688-2RS | Ký hiệu tương tự tiêu chuẩn ISO |
Đặc điểm nổi bật của bạc đạn 688 trong công nghiệp
Dù kích thước nhỏ, bạc đạn 688 mang lại nhiều giá trị vận hành:
- Ma sát thấp, vận hành êm
- Độ chính xác cao
- Tốc độ quay lớn
- Tuổi thọ ổn định khi lắp đặt đúng kỹ thuật
- Dễ thay thế và bảo trì
Đối với doanh nghiệp sản xuất, việc sử dụng vòng bi chất lượng cao giúp giảm rung lắc hệ thống, hạn chế hao mòn và tối ưu chi phí vận hành dài hạn.

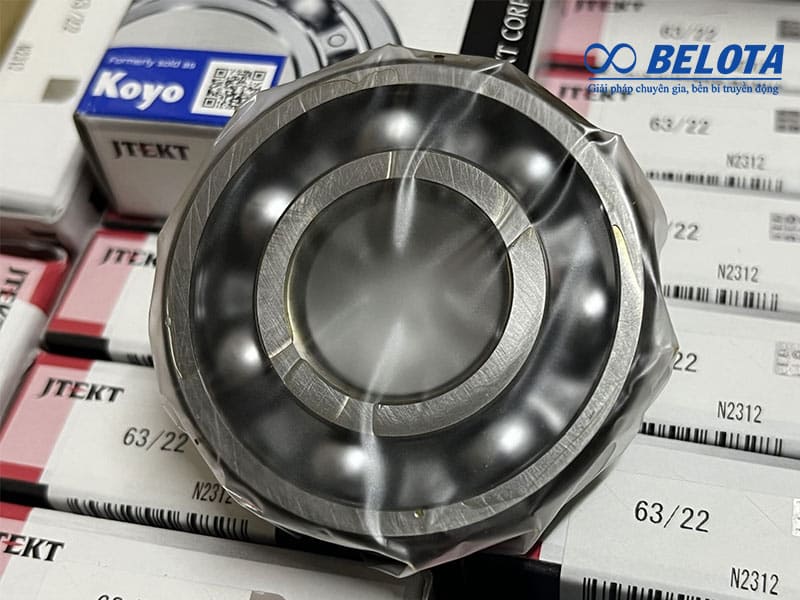

Vòng bi chất lượng cao giúp giảm rung lắc và hao mòn trong quá trình sử dụng
Ứng dụng thực tế của vòng bi 688
Trong hệ thống băng tải mini
Vòng bi 688 thường được sử dụng trong:
- Con lăn dẫn hướng
- Cụm truyền động nhỏ
- Bánh xe dẫn động
Nhờ kích thước gọn nhẹ, sản phẩm phù hợp cho các dây chuyền thực phẩm, điện tử hoặc đóng gói. Trong thiết bị tự động hóa
Motor mini
- Robot công nghiệp
- Thiết bị CNC cỡ nhỏ
- Máy in công nghiệp
Ở những hệ thống yêu cầu độ chính xác cao, vòng bi 688 giúp đảm bảo chuyển động mượt và giảm sai số cơ khí.
Trong ngành cơ khí chính xác
- Thiết bị y tế
- Thiết bị điện tử
- Máy đo lường
Độ ổn định và khả năng quay êm là yếu tố quan trọng trong các ngành này.
Tiêu chí lựa chọn vòng bi rãnh sâu 688 phù hợp
Để đảm bảo hiệu quả vận hành, doanh nghiệp cần cân nhắc các yếu tố sau:
1. Môi trường làm việc
- Có bụi hoặc độ ẩm không?
- Nhiệt độ vận hành bao nhiêu?
2. Tốc độ quay: Tốc độ cao nên ưu tiên loại ZZ hoặc vật liệu chất lượng cao.
3. Tải trọng: Xác định tải hướng tâm và tải dọc trục để chọn đúng cấp chịu lực.
4. Chất lượng và tiêu chuẩn sản xuất
- Ưu tiên sản phẩm đạt tiêu chuẩn quốc tế, có nguồn gốc rõ ràng.
- Việc chọn sai vòng bi có thể dẫn đến rung lắc, mài mòn sớm và tăng chi phí bảo trì.

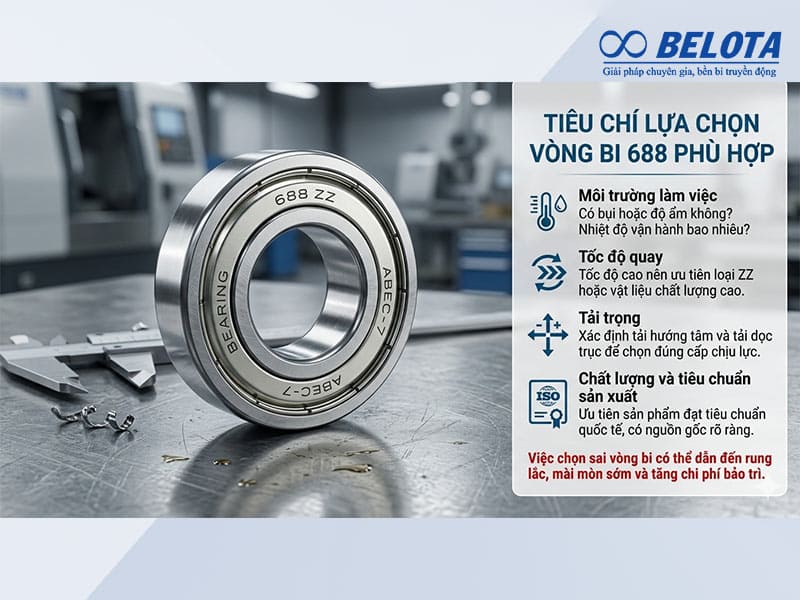

Tiêu chí lựa chọn vòng bi 688 phù hợp
Vì sao doanh nghiệp nên đầu tư bạc đạn 688 chất lượng cao?
Thay vì chỉ quan tâm đến chi phí ban đầu, doanh nghiệp nên cân nhắc tổng chi phí trong suốt vòng đời sử dụng của vòng bi. Việc đầu tư vào vòng bi 688 chất lượng cao, đạt tiêu chuẩn sẽ mang lại nhiều lợi ích như:
- Hạn chế thời gian dừng hoạt động
- Giảm chi phí thay thế
- Tăng tuổi thọ thiết bị
- Nâng cao hiệu suất dây chuyền
Đầu tư đúng từ đầu luôn mang lại lợi ích dài hạn cho hoạt động sản xuất.
Belota – Giải pháp cung cấp vòng bi 688 đồng bộ cho doanh nghiệp
Belota không chỉ cung cấp vòng bi 688 mà còn tư vấn giải pháp phù hợp theo từng ứng dụng thực tế. Chúng tôi cam kết:
- Cung cấp đa dạng chủng loại: 688 ZZ, 688 2RS, Open
- Kiểm soát chất lượng đầu vào
- Tư vấn kỹ thuật theo hệ thống cụ thể
- Hỗ trợ kỹ thuật và hậu mãi
- Belota hướng đến giải pháp tối ưu chi phí vận hành thay vì chỉ cung cấp linh kiện đơn lẻ.

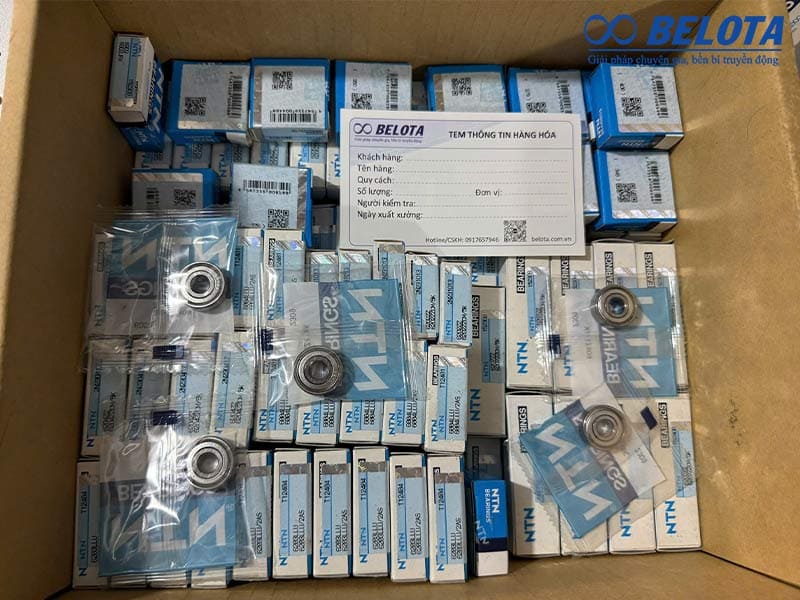

Belota luôn sẵn kho bạc đạn số lượng lớn, đa dạng kích thước và chủng loại
Câu hỏi thường gặp
Bạc đạn 688 làm từ chất liệu gì là tốt nhất?
Thông thường, bạc đạn 688 được làm từ Thép Chrome (GCr15) vì độ cứng và khả năng chịu tải tốt. Tuy nhiên, nếu bạn dùng trong môi trường thực phẩm, y tế hoặc nơi dễ bị ăn mòn, hãy chọn vòng bi bằng Inox (Stainless Steel) hoặc vòng bi Gốm (Ceramic) để đảm bảo độ bền.
Tại sao vòng bi 688 của tôi nhanh bị nóng và kêu to?
Nguyên nhân thường do:
- Lắp đặt sai kỹ thuật (bị lệch trục).
- Sử dụng quá tải trọng cho phép.
- Mỡ bôi trơn bị khô hoặc nhiễm bẩn.
- Hàng kém chất lượng
Mua ổ bi 688 chính hãng ở đâu có báo giá tốt?
Bạn nên lựa chọn các đơn vị phân phối có uy tín, có đầy đủ chứng chỉ chất lượng. Belota là đơn vị chuyên cung cấp ổ bi 688 đa dạng chủng loại (ZZ, 2RS, Open) với tư vấn kỹ thuật chuyên sâu và chính sách giá sỉ tốt nhất cho doanh nghiệp.
Kết luận
Vòng bi 688 là giải pháp lý tưởng cho các hệ thống cơ khí chính xác và thiết bị tự động hóa cỡ nhỏ. Lựa chọn đúng chủng loại và chất lượng không chỉ đảm bảo vận hành ổn định mà còn giúp doanh nghiệp tối ưu chi phí dài hạn.
Nếu bạn đang tìm kiếm ổ bi 688 chính hãng và tư vấn kỹ thuật chuyên sâu, hãy liên hệ Belota để được hỗ trợ nhanh chóng và phù hợp với nhu cầu thực tế của doanh nghiệp bạn.
