Trong thế giới cơ khí, nếu ví trục máy là xương sống thì gối đỡ chính là những khớp nối quan trọng giúp hệ thống vận hành trơn tru. Khi nhắc đến linh kiện này, gối đỡ NTN đến từ Nhật Bản luôn là cái tên bảo chứng cho chất lượng và độ bền. Vậy thực chất loại gối đỡ này có gì đặc biệt và làm sao để chọn đúng mã cho hệ thống băng tải của bạn? Hãy cùng Belota tìm hiểu chi tiết ngay dưới đây.
Giới Thiệu Chung Về Gối Đỡ NTN
Gối đỡ vòng bi NTN là dòng sản phẩm của tập đoàn NTN Corporation – một trong những nhà sản xuất vòng bi lớn nhất Nhật Bản với lịch sử hơn 100 năm. Về bản chất, đây là một cụm chi tiết máy bao gồm:
- Vỏ gối (Housing): Thường đúc bằng gang cầu hoặc thép, chịu lực va đập tốt.
- Vòng bi bên trong (Insert Bearing): Thường là loại bi cầu rãnh sâu có khả năng tự tự chỉnh tâm.

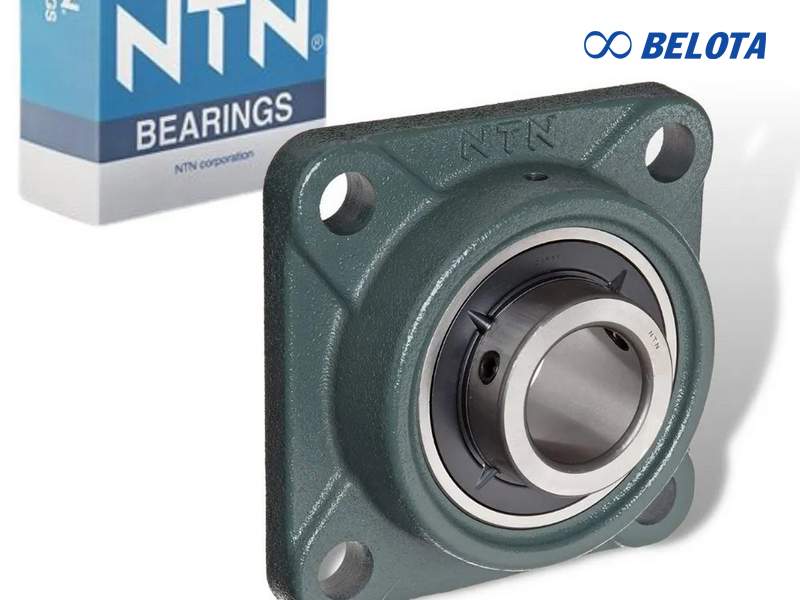

Gối đỡ vòng bi NTN là dòng sản phẩm của tập đoàn NTN Corporation
Đặc Điểm Kỹ Thuật Nổi Bật Của Gối Đỡ Vòng Bi NTN
Tại sao gối đỡ vòng bi NTN lại được ưu ái hơn các dòng giá rẻ khác? Câu trả lời nằm ở 4 đặc điểm cốt lõi:
- Chất lượng cao: Sản xuất bởi NTN, một tập đoàn hàng đầu về vòng bi có trụ sở tại Nhật Bản.
- Độ bền cao: Có kết cấu chắc chắn, vật liệu chịu nhiệt, chịu tải tốt, phù hợp với các ngành công nghiệp nặng.
- Thiết kế đa dạng: Có nhiều mã và chủng loại khác nhau (như loại P, F, FL, FC, T) để phù hợp với nhiều loại máy móc và yêu cầu kỹ thuật khác nhau.
- Hiệu suất cao: Đảm bảo hiệu suất hoạt động ổn định cho máy móc, giúp tiết kiệm chi phí bảo trì.
Đặc Điểm Kỹ Thuật Nổi Bật Của Gối Đỡ Vòng Bi NTN
Xem thêm: Gối Đỡ Vòng Bi SKF Đủ Loại Chính Hãng, Giá Tốt | Belota
Thông Số Kỹ Thuật Cơ Bản Của Gối Đỡ Hãng NTN
Gối đỡ NTN được tiêu chuẩn hóa theo hệ quốc tế JIS/ISO, vì vậy thông số của sản phẩm luôn đầy đủ và thống nhất giữa các series. Khi lựa chọn gối đỡ NTN, người dùng thường quan tâm đến các nhóm thông số sau:
- Kích thước trục (d): Từ 12 mm đến 100 mm đối với dòng UCP/UCF/UCFL tiêu chuẩn.
- Khoảng cách lỗ bắt chân (J): Thay đổi theo từng series – giúp xác định khoảng cách lắp đặt giữa hai bu lông.
- Chiều dài tổng thể (L): Tùy theo loại gối và mã vòng bi đi kèm.
- Chiều cao tâm trục (H): Quyết định vị trí nâng trục so với mặt đế.
- Loại vòng bi tích hợp: Chủ yếu sử dụng UC, UK, hoặc SB – được lắp sẵn trong vỏ gối.
- Kiểu khóa trục: Dùng vít chỉnh, khóa đồng tâm (adapter sleeve), hoặc khóa lệch tâm, tùy dòng.
- Kiểu phớt chắn: Phớt RZ, RS, Triple Lip giúp chống bụi, nước và tạp chất.
- Vật liệu thân gối: Gang cầu, gang xám, thép dập hoặc inox (dòng Food Grade).
- Khả năng hoạt động: Nhiệt độ làm việc thường từ –20°C đến +120°C, chịu tải tốt, ổn định ở tốc độ trung bình.
Phân Loại Các Loại Gối Đỡ NTN Phổ Biến
Tùy vào vị trí lắp đặt (lắp chân đế hay lắp vách máy), chúng ta có các mã gối đỡ NTN thông dụng sau:

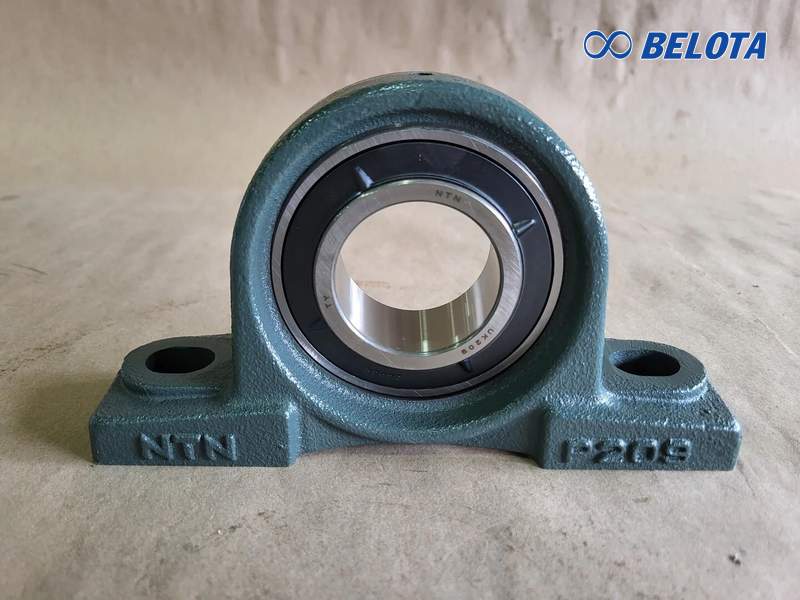

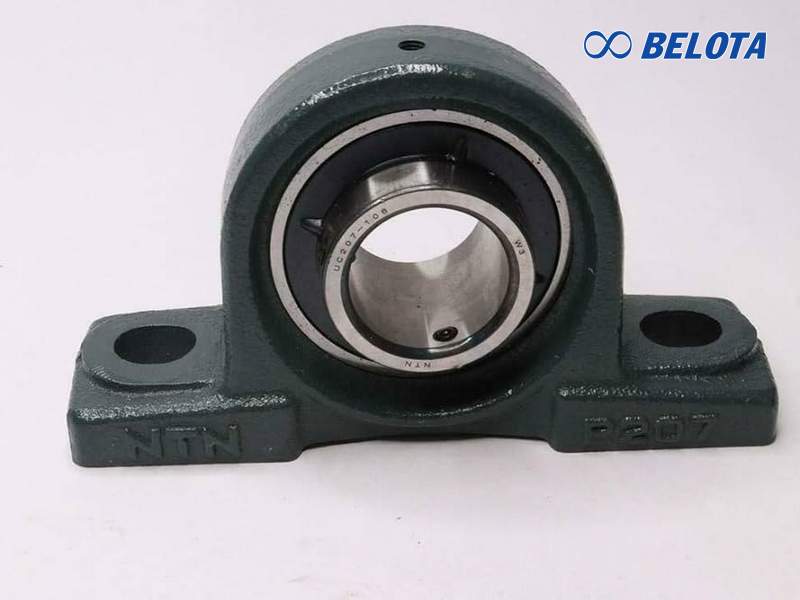

Gối đỡ UCP (Gối đỡ hình Omega)
- Hình dáng: Giống hình chữ Omega (Ω), có 2 lỗ bu lông ở chân đế.
- Đặc điểm: Đây là loại phổ biến nhất, chịu tải hướng tâm tốt.
- Ứng dụng: Thường dùng để đỡ trục rulo băng tải, quạt công nghiệp.
Gối đỡ UCP có hình dạng Omega với 2 lỗ bu lông ở chân đế

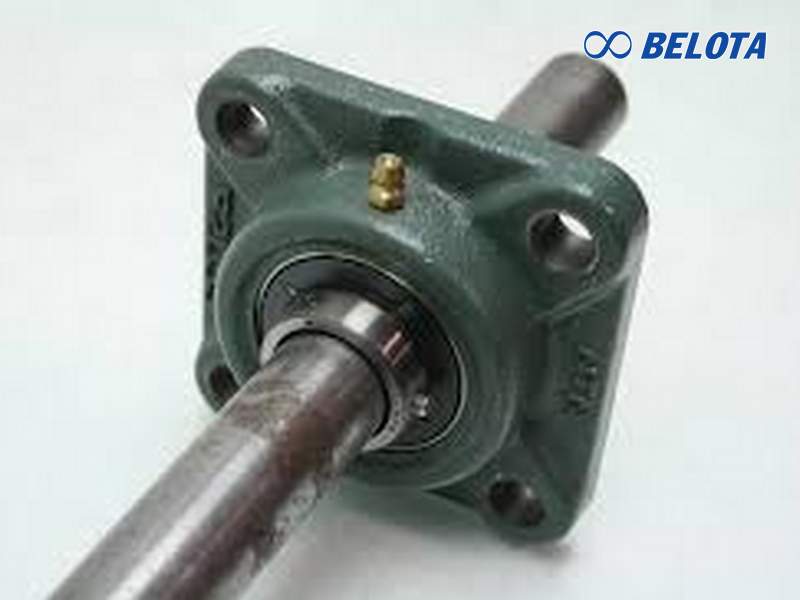

Gối đỡ UCF (Gối đỡ mặt bích vuông)
- Hình dáng: Mặt bích hình vuông với 4 lỗ bắt bu lông ở 4 góc.
- Đặc điểm: Lắp vào thành máy hoặc vách đứng, độ cứng vững rất cao.
Gối đỡ UCFL (Gối đỡ mặt bích hình thoi/hột xoài)
- Hình dáng: Hình thoi dài, chỉ có 2 lỗ bắt bu lông.
- Đặc điểm: Gọn nhẹ, phù hợp cho những vị trí không gian hẹp mà loại UCF không lắp vừa.
Gối đỡ UCT (Gối đỡ tăng đưa/chữ T)
- Hình dáng: Hình chữ T, có rãnh trượt ở hai bên.
- Đặc điểm: Chuyên dùng cho các bộ phận cần điều chỉnh độ căng, như căng dây băng tải (Take-up units).
Ngoài ra, còn có các loại khác như gối đỡ UCPA, gối đỡ đặc biệt UCPE, UCPH, UCTL…
Thông Số Kỹ Thuật Cần Quan Tâm
- Đường kính trục (d): Kích thước quan trọng nhất (Ví dụ: UCP 205 dùng cho trục 25mm).
- Mã vỏ gối (Housing No.): Ví dụ P205, F208.
- Mã vòng bi (Bearing No.): Ví dụ UC205, UC208.
- Tải trọng động (C) và Tải trọng tĩnh (C0): Khả năng chịu lực của gối.
- Nhiệt độ vận hành: Tiêu chuẩn thường từ -15°C đến +100°C

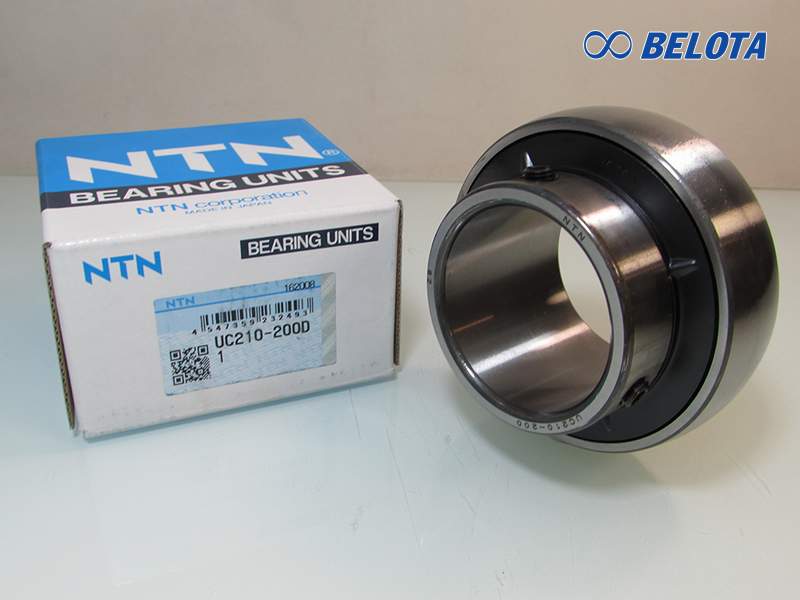

Thông Số Kỹ Thuật Của Gối Đỡ Vòng Bi NTN
Ứng Dụng Thực Tế Của Gối Đỡ Hãng NTN
Nhờ sự đa dạng và bền bỉ, gối đỡ thương hiệu NTN xuất hiện dày đặc trong:
- Hệ thống băng tải: Băng tải cao su, băng tải PVC trong kho vận, logistics.
- Máy nông nghiệp: Máy gặt đập liên hợp, máy xay xát lúa gạo.
- Công nghiệp nặng: Máy nghiền đá, máy sàng rung, hệ thống khai thác khoáng sản.
- Chế biến thực phẩm: Các dây chuyền đóng gói tự động (thường dùng loại vỏ nhựa hoặc inox của NTN).

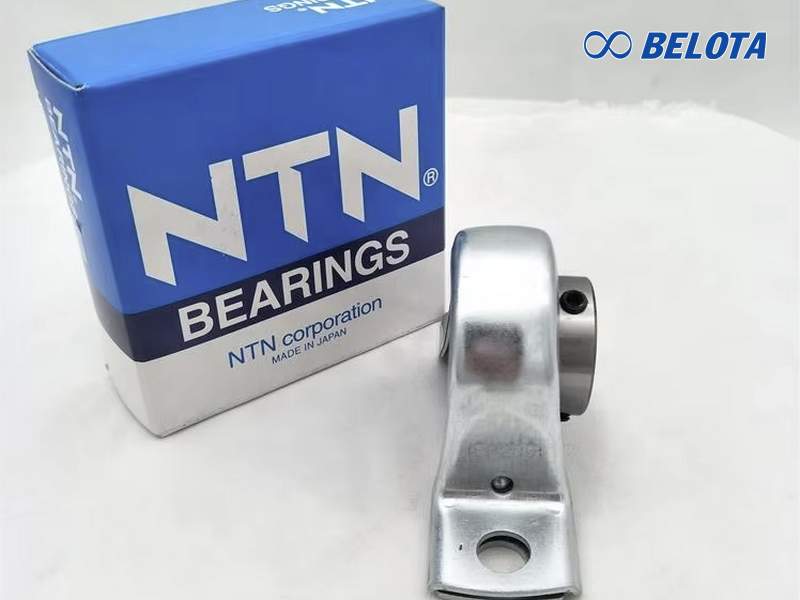

Ứng Dụng Thực Tế Của Gối Đỡ Hãng NTN
Lưu Ý Khi Lựa Chọn Gối Đỡ NTN
Là người trực tiếp lắp đặt nhiều hệ thống, mình có vài lời khuyên cho anh em:
- Kiểm tra môi trường: Nếu môi trường quá nhiều bụi hoặc ẩm ướt, hãy chọn dòng có nắp che bụi đi kèm.
- Tải trọng: Đừng chọn gối quá sát tải. Hãy chọn dư tải trọng khoảng 20-30% để đảm bảo tuổi thọ.
- Tốc độ quay: Gối đỡ UCP/UCF thường dùng mỡ, nên giới hạn tốc độ quay ở mức trung bình. Nếu trục quay rất nhanh, cần xem xét lại phương án bôi trơn.
- Hàng chính hãng: NTN bị làm giả rất nhiều. Hãy nhìn kỹ độ sắc nét của chữ dập trên vỏ và chất lượng phớt cao su.

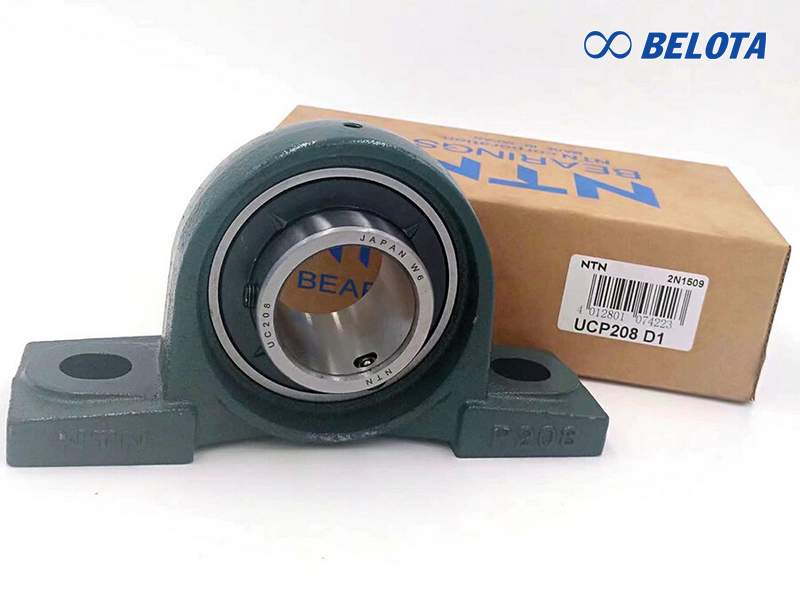

Lưu Ý Khi Lựa Chọn Gối Đỡ NTN
