Dây curoa răng (Timing Belt) là bộ phận truyền động đồng bộ quan trọng trong nhiều loại máy móc công nghiệp. Tuy nhiên, với sự đa dạng về bước răng, vật liệu và cấu tạo, việc lựa chọn đúng loại dây phù hợp không phải lúc nào cũng dễ dàng. Bài viết dưới đây sẽ giúp bạn phân biệt các loại dây curoa răng phổ biến và xác định chính xác mã dây tiêu chuẩn, đồng thời cung cấp bảng tra thông số và hướng dẫn đo chọn dây phù hợp cho từng ứng dụng thực tế.
Dây curoa răng là gì?
Dây curoa răng là loại dây truyền động có các răng định hình ở mặt trong, ăn khớp với bánh răng puly để truyền động chính xác, không trượt.
Ưu điểm:
-
Truyền động đồng bộ với độ chính xác cao, đảm bảo hoạt động ổn định và hạn chế sai lệch trong quá trình vận hành.
-
Không xảy ra hiện tượng trượt như dây curoa trơn, giúp truyền tải lực ổn định và duy trì tốc độ chính xác.
-
Hoạt động ổn định ở tốc độ cao
-
Tuổi thọ dài
Dòng dây này được ứng dụng rộng rãi trong dây chuyền sản xuất công nghiệp, giúp tối ưu hóa quá trình vận hành, nâng cao năng suất và đảm bảo tính ổn định của hệ thống.
-
Máy đóng gói
-
Máy CNC
-
Thiết bị tự động hóa

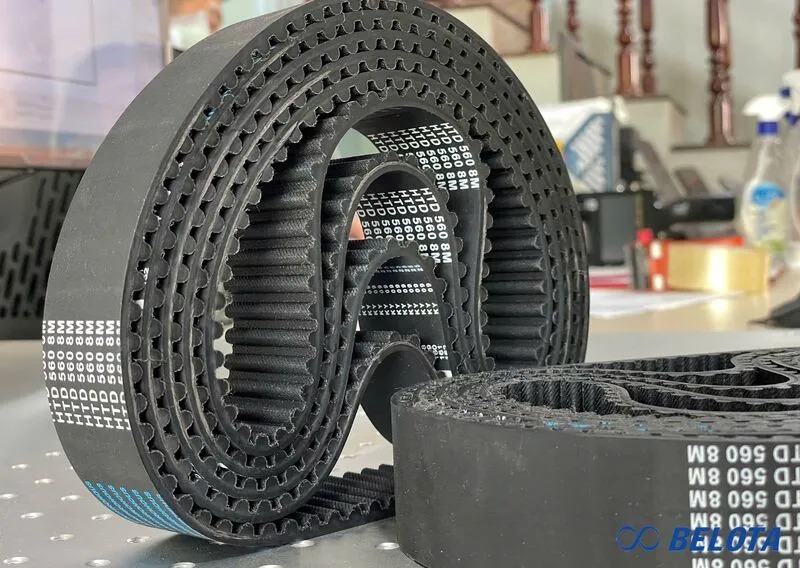

Dây curoa răng là loại dây truyền động có các răng định hình ở mặt trong, ăn khớp với bánh răng puly
Cách xác định loại dây curoa răng (Áp dụng cho dây tiêu chuẩn)
Bước 1: Xác nhận bước răng (Pitch – P)
Bước răng là khoảng cách giữa hai đỉnh răng liên tiếp trên dây curoa, quyết định khả năng ăn khớp với puly và ảnh hưởng trực tiếp đến độ chính xác truyền động. Cách đơn giản nhất là kiểm tra mã in gần logo trên dây cũ.
Ví dụ:
-
HTD 8M
-
T10
-
XL
-
AT5
Nếu không còn mã in, bạn đo khoảng cách giữa hai đỉnh răng bằng thước cặp.
Kiểm tra mã in gần logo trên dây
Bước 2: Đo chiều rộng dây
Dùng thước cặp đo chính xác chiều rộng (mm).
Ví dụ:
-
20mm
-
25mm
-
50mm
Chiều rộng dây curoa ảnh hưởng trực tiếp đến khả năng chịu tải, bề rộng càng lớn thì tải trọng truyền động càng cao và độ ổn định càng tốt.

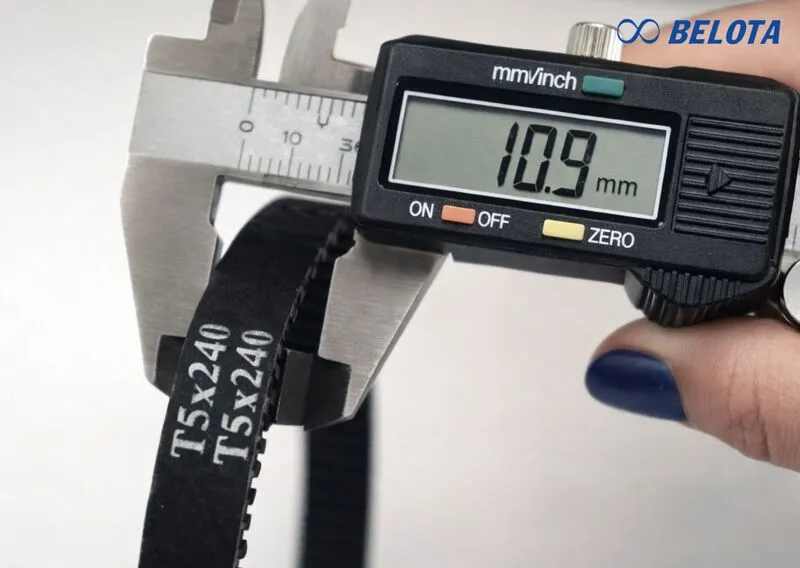

Dùng thước cặp đo chính xác chiều rộng
Bước 3: Xác định chiều dài dây
Cách chính xác nhất: Đếm số răng × bước răng
Ví dụ:
-
Bước răng: 10mm
-
Số răng: 100
-> Chu vi = 100 × 10 = 1000mm
Không nên đo chu vi ngoài bằng dây mềm vì sai số cao.
Bước 4: Xác nhận vật liệu dây curoa
Hiện nay có 2 vật liệu chính:
-
Lõi sợi thủy tinh / kevlar
-
Chịu tải tốt
-
Giá thành hợp lý
-
Phù hợp công nghiệp nặng
Dây curoa răng PU (Polyurethane)
-
Chống mài mòn cao
-
Chịu dầu, hóa chất tốt
-
Chính xác cao
-
Phù hợp môi trường yêu cầu sạch cao, thực phẩm

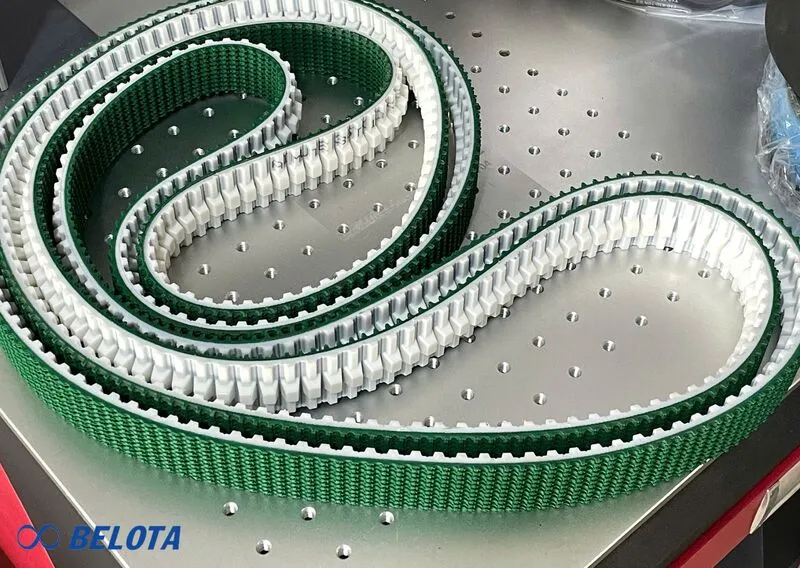

Dây curoa răng vật liệu PU
Phân biệt các loại dây curoa răng phổ biến hiện nay
Dưới đây là các đặc điểm và mã dây giúp bạn phân biệt các loại dây curoa răng dễ dàng.
Dạng răng hình thang (Trapezoidal)
Đặc điểm
- Răng có dạng hình thang.
- Là dòng truyền động răng cổ điển, xuất hiện sớm trong ngành cơ khí.
- Phù hợp với nhiều hệ thống máy tiêu chuẩn.
Gồm các mã: MXL, XL, L, XH, XXH, T5, T10, T20, AT5, AT10, AT20

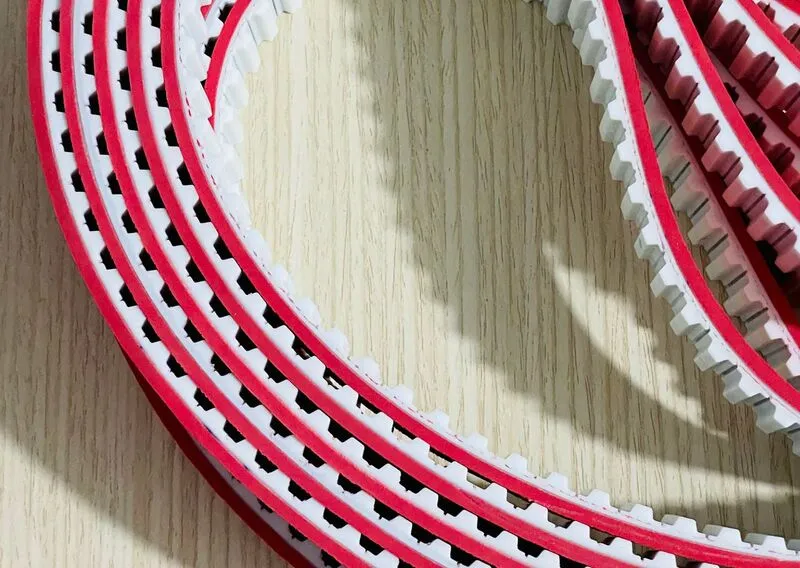

Dạng răng hình thang
Dạng răng cong (Curvilinear Timing Belt – HTD)
Đặc điểm
- Răng có dạng cung tròn (cong).
- Tăng diện tích tiếp xúc giữa răng và puly.
-
Phân bố lực đều hơn, giảm tiếng ồn, tăng khả năng chịu tải
Gồm các mã: HTD – 3M, 5M, 8M, 14M
Đặc điểm:
-
Phân bố lực đều hơn
-
Giảm tiếng ồn
-
Tăng khả năng chịu tải
Phù hợp cho hệ thống công suất lớn.

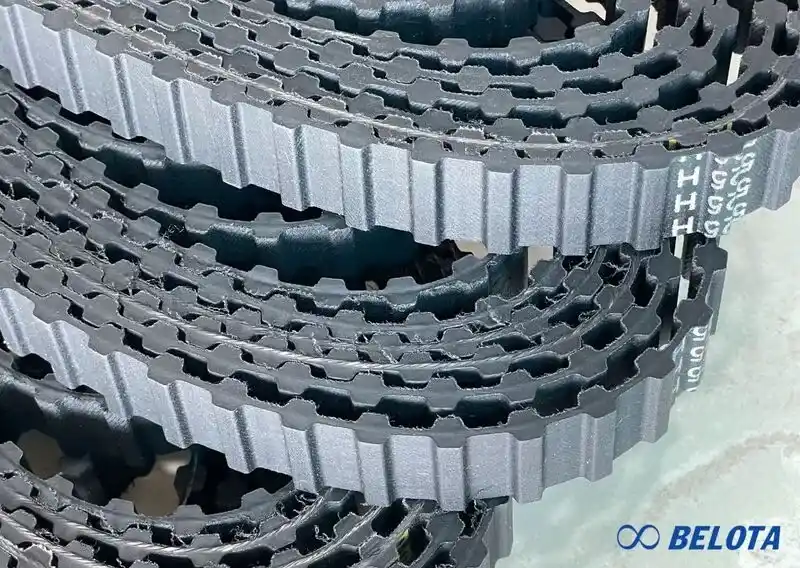

Dạng răng cong
Dây curoa răng cung cải tiến (STD / RPP / Synchronous)
Đặc điểm:
- Là phiên bản cải tiến của HTD.
- Răng có thiết kế tối ưu tiếp xúc lực.
Các chuẩn phổ biến: STD 3M, STD 5M, STD 8M, STD 14M
Ứng dụng: Máy tự động hóa, robot, hệ thống truyền động chính xác.

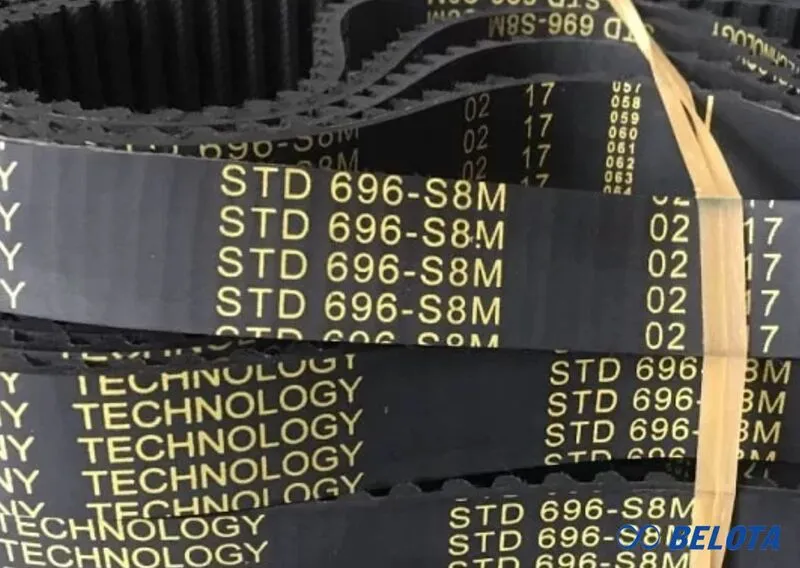

Dây curoa răng cung cải tiến
Dây curoa răng PU (PU Timing Belt)
Đặc điểm:
- Làm từ Polyurethane (PU).
- Bên trong có lõi thép hoặc Kevlar.
Ứng dụng:
- Băng tải thực phẩm
- Máy đóng gói
- Máy in
- Máy dán nhãn
Bảng so sánh nhanh giúp phân biệt các loại dây curoa
| Loại dây | Hình dạng răng | Tải trọng | Ứng dụng |
|---|---|---|---|
| Trapezoid (MXL, XL, L, H) | Hình thang | Trung bình | Máy cơ khí |
| HTD | Răng cong | Cao | Máy công nghiệp |
| STD / RPP | Răng cong cải tiến | Rất cao | Tự động hóa |
| PU Timing Belt | Nhiều chuẩn răng | Cao | Băng tải, thực phẩm |
>> Xem thêm: Phân loại các loại dây curoa công nghiệp hiện nay
Bảng tra thông số dây curoa răng (Dạng hình thang)
|
Kiểu răng |
Bước răng P (mm) |
Chiều cao răng T (mm) |
Độ dày dây B (mm) |
Góc β |
|
MXL |
2.032 |
0.51 |
1.14 |
40° |
|
XL |
5.08 |
1.27 |
2.3 |
50° |
|
L |
9.525 |
1.91 |
3.6 |
40° |
|
XH |
22.225 |
6.35 |
11.2 |
40° |
|
XXH |
31.75 |
9.53 |
15.7 |
40° |
|
T5 |
5 |
1.2 |
2.2 |
40° |
|
T10 |
10 |
2.5 |
4.5 |
40° |
|
T20 |
20 |
5 |
8 |
40° |
|
AT5 |
5 |
1.2 |
2.7 |
50° |
|
AT10 |
10 |
2.5 |
5 |
50° |
|
AT20 |
20 |
5 |
8 |
50° |
Bảng tra thông số dây curoa răng HTD – STD – RPP
|
Loại |
Kiểu |
Bước răng (mm) |
Chiều cao răng (mm) |
Độ dày dây (mm) |
|
HTD |
3M |
3 |
1.17 |
2.4 |
|
HTD |
5M |
5 |
2.06 |
3.8 |
|
HTD |
8M |
8 |
3.36 |
6 |
|
HTD |
14M |
14 |
6.02 |
10 |
|
STS |
S5M |
5 |
1.91 |
3.4 |
|
STS |
S8M |
8 |
3.05 |
5.3 |
|
RPP |
5M |
5 |
1.95 |
3.5 |
|
RPP |
8M |
8 |
3.2 |
5.5 |
|
RPP |
14M |
14 |
6 |
10 |
Lưu ý: răng RPP sẽ có hình parabol
Cách đọc mã dây curoa răng
Ví dụ: HTD 8M – 800 – 20
Trong đó:
-
8M: bước răng 8mm
-
800: chiều dài 800mm
-
20: chiều rộng 20mm
Kết luận
Để phân biệt các loại dây curoa răng và lựa chọn đúng loại tiêu chuẩn, người dùng cần xác định chính xác các thông số như bước răng, chiều dài (số răng × pitch), chiều rộng, vật liệu và dạng răng (trapezoid hoặc răng cong). Việc chọn sai thông số có thể dẫn đến lệch truyền động, trượt răng, giảm tuổi thọ thiết bị hoặc gây hư hỏng puly. Nếu chưa chắc chắn về loại dây phù hợp, bạn nên gửi mẫu dây cũ hoặc cung cấp thông số kỹ thuật để đội ngũ BELOTA hỗ trợ tư vấn và lựa chọn chính xác.
