Trong các dây chuyền sản xuất hiện đại, việc kiểm soát chính xác lưu lượng và khối lượng nguyên liệu là yếu tố quan trọng giúp đảm bảo chất lượng sản phẩm và tối ưu chi phí vận hành. Băng tải định lượng là giải pháp hỗ trợ doanh nghiệp tự động hóa quá trình cấp liệu, cân đo và kiểm soát lưu lượng vật liệu theo thời gian thực với độ chính xác cao. Hệ thống hiện được ứng dụng rộng rãi trong nhiều ngành như xi măng, thực phẩm, hóa chất và khai khoáng. Trong bài viết, này Belota sẽ giới thiệu chi tiết đến bạn về cấu tạo, nguyên lý hoạt động, các loại băng tải định lượng phổ biến hiện nay.
Băng tải định lượng là gì?
Băng tải định lượng là hệ thống băng tải được tích hợp thiết bị cân điện tử và cảm biến đo lường, cho phép xác định chính xác khối lượng vật liệu ngay trong quá trình vận chuyển.
Khác với băng tải thông thường chỉ có chức năng truyền tải, hệ thống này có khả năng:
- Đo khối lượng vật liệu theo thời gian thực
- Tính toán lưu lượng (kg/h hoặc t/h)
- Tự động điều chỉnh tốc độ cấp liệu hợp lý theo thực tế
- Kết nối với các phần mềm PLC, SCADA để điều khiển tự động
- Lưu trữ và xuất dữ liệu phục vụ quản lý sản xuất
- Nhờ đó, quá trình sản xuất diễn ra liên tục, ổn định và giảm thiểu hao hụt nguyên liệu.

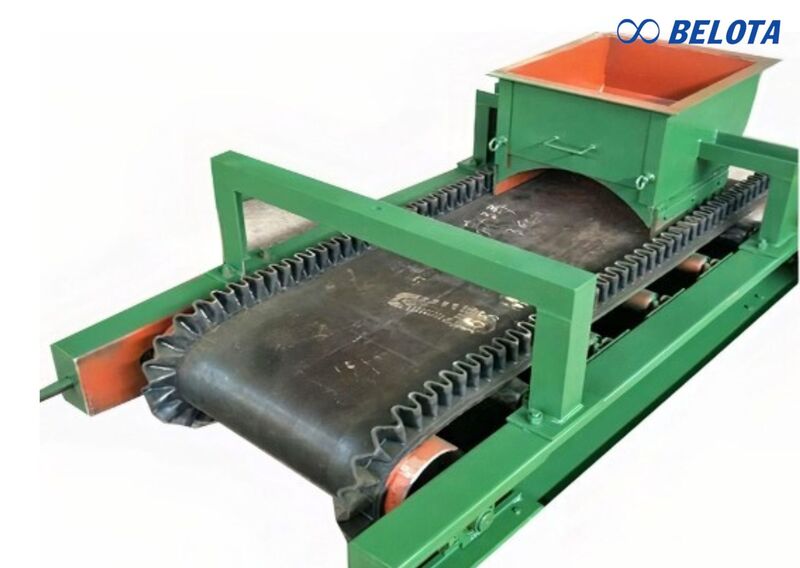

Băng tải định lượng là hệ thống băng tải được tích hợp thiết bị cân điện tử và cảm biến đo lường
Cấu tạo chính của băng tải định lượng thường gặp
Một hệ thống cân băng tải định lượng tiêu chuẩn bao gồm 3 phần chính:
Hệ thống cơ khí
Đây là phần nền tảng chịu tải cho toàn bộ thiết bị, gồm:
- Phễu chứa và cửa cấp liệu
- Mặt băng tải vận chuyển vật liệu, sản phẩm, hàng hóa.
- Hệ thống con lăn (con lăn tải & con lăn đỡ)
- Khung băng tải chắc chắn cứng cáp, ổn định vị
Bộ phận cơ khí đảm bảo vật liệu được cấp đều và di chuyển ổn định trên băng.
Hệ thống cảm biến và truyền động chuyển động
Đây là phần quan trọng quyết định độ chính xác của hệ thống:
- Loadcell (cảm biến lực): Đo trọng lượng vật liệu trên băng tải]
- Encoder (cảm biến tốc độ): Đo tốc độ chuyển động của băng
- Động cơ truyền động
- Biến tần điều khiển tốc độ
Sự kết hợp giữa khối lượng đo được và tốc độ băng tải sẽ giúp tính toán chính xác lưu lượng vật liệu.
Hệ thống điều khiển tự động
Bao gồm:
- Tủ điện điều khiển trung tâm
- PLC điều khiển lập trình
- Phần mềm giám sát công việc và quản lý dữ liệu
- Bộ hiển thị đầu cân
Hệ thống điều khiển giúp xử lý tín hiệu, tính toán lưu lượng và điều chỉnh tốc độ để duy trì định mức mong muốn.

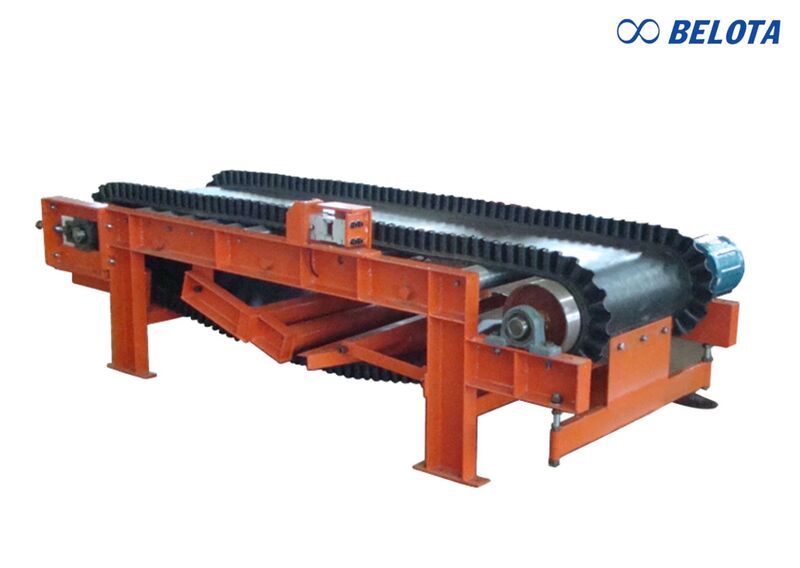

Cấu tạo chính của băng tải định lượng thường gặp
Nguyên lý hoạt động của băng tải cân định lượng
Băng tải cân định lượng hoạt động dựa trên nguyên lý đo và kiểm soát lưu lượng vật liệu theo thời gian thực. Hệ thống sẽ liên tục tính toán lưu lượng thông qua công thức: Q = k × m × v
Trong đó:
- Q: Lưu lượng (kg/h, t/h)
- m: Khối lượng vật liệu tại điểm cân
- v: Vận tốc băng tải
- k: Hệ số hiệu chỉnh

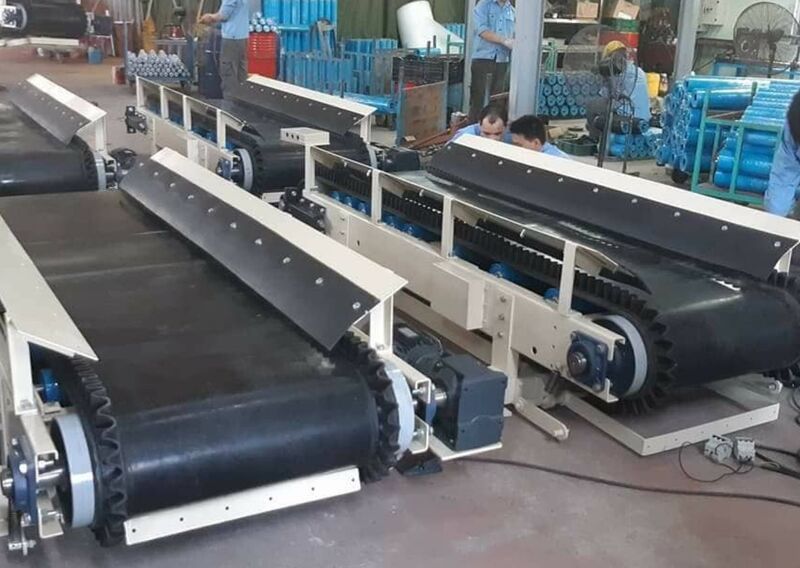

Băng tải cân định lượng hoạt động dựa trên nguyên lý đo và kiểm soát lưu lượng vật liệu theo thời gian thực
Theo kinh nghiệm triển khai thực tế, để hệ thống cân định lượng vận hành ổn định và đạt độ chính xác cao, các bộ phận đo lường và điều khiển cần phối hợp liên tục theo một quy trình khép kín gồm 7 bước:
Nguyên liệu được cấp vào phễu chứa: Vật liệu đầu vào được tập kết tại phễu nhằm đảm bảo nguồn cấp ổn định cho toàn hệ thống.
- Cấp liệu lên băng tải: Thiết bị cấp liệu sẽ đưa nguyên liệu lên băng tải với lưu lượng phù hợp theo cài đặt ban đầu.
- Loadcell đo khối lượng vật liệu: Tại cụm cân, loadcell sẽ liên tục ghi nhận tải trọng thực tế của vật liệu trên băng tải.
- Encoder đo tốc độ băng tải: Encoder có nhiệm vụ theo dõi tốc độ di chuyển của băng để cung cấp dữ liệu vận tốc chính xác cho bộ điều khiển.
- Bộ điều khiển xử lý dữ liệu: Tín hiệu từ loadcell và encoder được truyền về PLC hoặc bộ điều khiển trung tâm để tính toán lưu lượng tức thời.
- Tự động điều chỉnh tốc độ theo định mức: Khi lưu lượng thực tế có sai lệch so với giá trị cài đặt, hệ thống sẽ tự động điều chỉnh tốc độ băng tải hoặc thiết bị cấp liệu để đưa lưu lượng về mức yêu cầu.
- Hệ thống vận hành liên tục theo vòng lặp: Toàn bộ quá trình đo - tính toán - hiệu chỉnh được thực hiện liên tục, giúp duy trì khả năng cấp liệu ổn định trong suốt quá trình sản xuất.
Nhờ cơ chế điều khiển tự động theo thời gian thực, băng tải cân định lượng có thể duy trì lưu lượng chính xác, hạn chế sai số và tối ưu hiệu quả vận hành cho các dây chuyền sản xuất công nghiệp.
Các loại băng tải định lượng thường gặp
Tùy theo đặc tính vật liệu và môi trường vận hành, doanh nghiệp có thể lựa chọn nhiều loại băng tải cân định lượng khác nhau để đảm bảo độ chính xác và hiệu quả cấp liệu.
Cân băng tải phẳng
Loại này thường được sử dụng cho vật liệu dạng hạt nhỏ, bột khô hoặc nguyên liệu có kích thước tương đối đồng đều. Bề mặt phẳng giúp vật liệu phân bố ổn định, hỗ trợ hệ thống cân đo chính xác hơn.
Ưu điểm của dòng băng tải này là kết cấu đơn giản, dễ bảo trì, vận hành ổn định và chi phí đầu tư hợp lý. Thường được ứng dụng trong ngành xi măng, thức ăn chăn nuôi, hóa chất và nông sản.

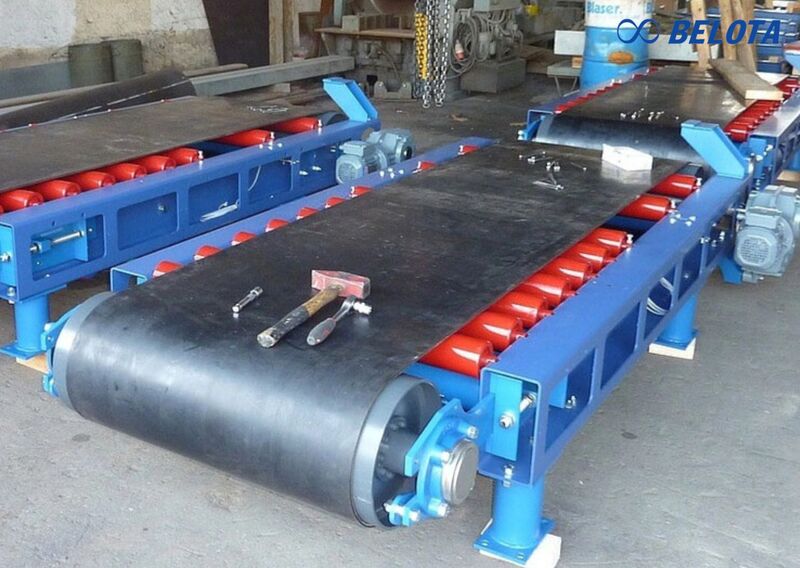

Cân băng tải phẳng
Cân băng tải có gân hoặc viền bèo
Dòng băng tải này phù hợp với vật liệu dễ trượt, nguyên liệu rời hoặc hệ thống vận chuyển có độ nghiêng. Phần gân giúp giữ vật liệu không bị trôi ngược, trong khi viền bèo hai bên giúp hạn chế rơi vãi trong quá trình vận hành.
Loại này thường được sử dụng trong ngành phân bón, khai khoáng, nông sản và các hệ thống cấp liệu lên cao.

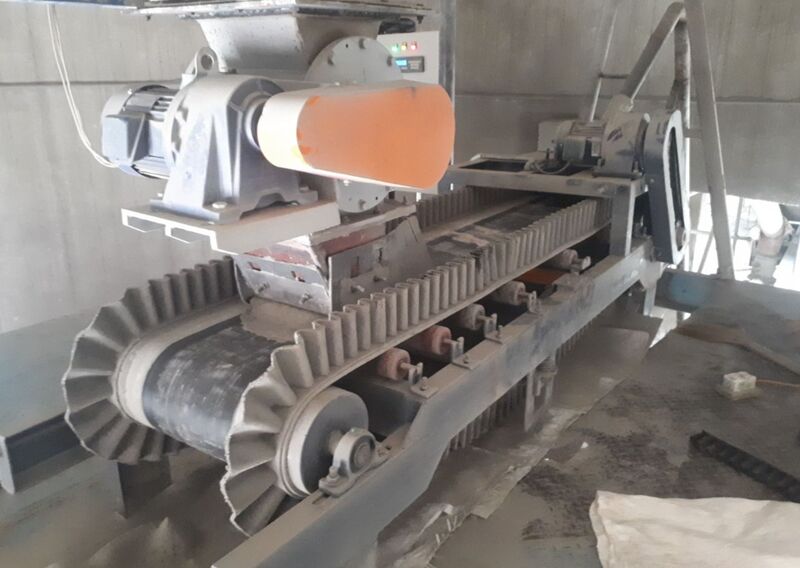

Cân băng tải có gân hoặc viền bèo
Cân băng tải kim loại
Đây là giải pháp phù hợp cho môi trường nhiệt độ cao hoặc vật liệu có tính mài mòn lớn. Hệ thống thường sử dụng lưới inox hoặc xích kim loại có khả năng chịu nhiệt, chống ăn mòn và chịu tải tốt.
Dòng băng tải này được ứng dụng phổ biến trong ngành luyện kim, xi măng, thực phẩm nhiệt độ cao và dây chuyền sấy công nghiệp.
Ứng dụng của băng tải định lượng cân trong các ngành công nghiệp
Hệ thống được ứng dụng rộng rãi trong hầu hết nhiều ngành công nghiệp:

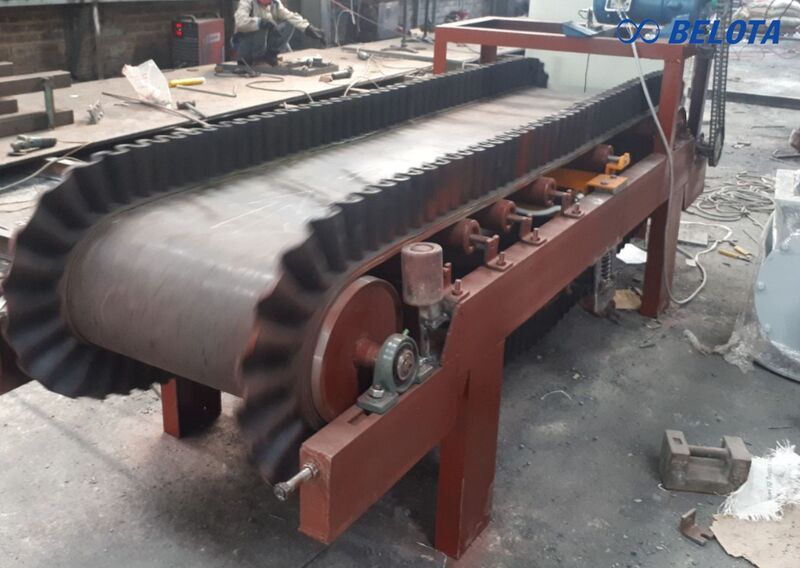

Hệ thống được ứng dụng rộng rãi trong hầu hết nhiều ngành công nghiệ
Ngành sản xuất xi măng và vật liệu xây dựng
- Định lượng đá vôi, clinker, thạch cao
- Kiểm soát phối trộn nguyên liệu cấp phối đúng tỉ lệ
Ngành thực phẩm và nông sản
- Cân bột, đường, lúa mì
- Định lượng nguyên liệu thức ăn chăn nuôi
Ngành phân bón và hóa chất
- Kiểm soát tỷ lệ phối trộn
- Định lượng bột, hạt, hóa chất
Lĩnh vực khai khoáng
- Giám sát than đá, quặng
- Kiểm soát lưu lượng vận chuyển
Ưu điểm khi lựa chọn sử dụng băng tải định lượng
- Giữ vững chất lượng sản phẩm ổn định qua từng lô sản xuất.
- Giảm hao hụt nguyên liệu
- Tăng hiệu suất sản xuất
- Giảm chi phí nhân công
- Tự động hóa quy trình sản xuất
- Thuận tiện kết nối với hệ thống quản lý hiện có.
Yếu tố ảnh hưởng đến độ chính xác của hệ thống
Để hệ thống hoạt động ổn định bền bỉ, cần lưu ý:
- Chất lượng loadcell và encoder
- Môi trường nhiệt độ, độ ẩm
- Sự phân bổ vật liệu trên băng
- Hiệu chuẩn định kỳ
Việc bảo trì đúng cách giúp hệ thống duy trì độ chính xác cao trong thời gian dài.
Tiêu chí nào lựa chọn băng tải định lượng phù hợp
Khi đầu tư hệ thống, doanh nghiệp cần xem xét:
- Yêu cầu độ chính xác
- Công suất và lưu lượng cần đạt
- Đặc tính vật liệu
- Điều kiện môi trường làm việc
- Khả năng tích hợp với hệ thống sẵn có
Kết luận
Băng tải định lượng là giải pháp quan trọng trong sản xuất tự động hiện đại. Nhờ khả năng cân đo và điều chỉnh lưu lượng chính xác, hệ thống giúp doanh nghiệp nâng cao chất lượng sản phẩm, tối ưu chi phí và tăng tính cạnh tranh trên thị trường.
Nếu bạn cần tư vấn thiết kế, lắp đặt băng tải định lượng theo yêu cầu, hãy liên hệ đơn vị chuyên nghiệp để được khảo sát và báo giá chi tiết.
