Việc lựa chọn động cơ băng tải là một trong những bước quan trọng nhất khi thiết kế và chế tạo hệ thống băng tải. Nếu chọn sai motor, băng tải không chỉ vận hành kém hiệu quả mà còn phát sinh nhiều chi phí sửa chữa, thay thế không cần thiết. Bài viết dưới đây sẽ hướng dẫn bạn cách tính chọn động cơ cho băng tải cơ bản, dễ hiểu, phù hợp cho những người mới bắt đầu hoặc kỹ thuật chưa có nhiều kinh nghiệm.
Động cơ băng tải là gì? Vì sao cần phải tính toán chính xác
Động cơ băng tải là thiết bị truyền động dùng motor điện để tạo lực quay, kéo băng tải vận chuyển hàng hóa theo đúng tốc độ và tải trọng thiết kế. Và thường kết hợp với hộp giảm tốc để hệ thống vận hành ổn định và bền bỉ. Trong thực tế, rất nhiều hệ thống băng tải gặp sự cố chỉ vì chọn sai công suất hoặc tốc độ động cơ. Dưới đây là những lý do quan trọng bạn cần đặc biệt chú ý:
Tránh tình trạng động cơ thiếu công suất
Nếu mô tơ không đủ lực kéo, băng tải sẽ:
- Chạy ì, không đạt tốc độ thiết kế
- Động cơ nhanh bị nóng lên khi hoạt động , giảm tuổi thọ
- Nghiêm trọng hơn có thể cháy motor ngay khi vận hành

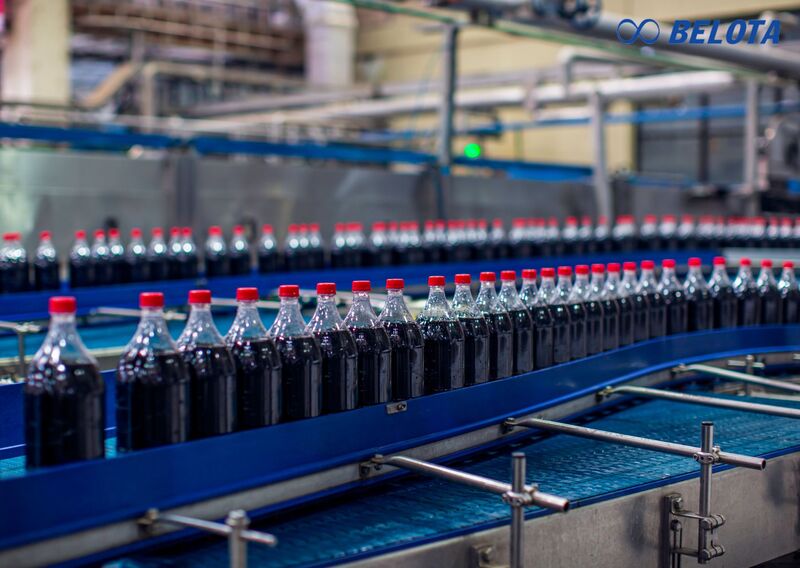

Rất nhiều hệ thống băng tải gặp sự cố chỉ vì chọn sai công suất hoặc tốc độ động cơ
Hạn chế lãng phí khi chọn động cơ quá lớn
Ngược lại, mô tơ dư công suất sẽ:
- Gây tốn chi phí đầu tư ban đầu
- Làm giá thành băng tải tăng cao không cần thiết
- Tiêu hao điện năng nhiều hơn
Đảm bảo phù hợp với hệ thống cơ – điện
Động cơ không đúng nguyên lý hoạt động sẽ khiến:
- Lắp đặt khó khăn
- Khó chọn thiết bị điện đi kèm như CB, công tắc, biến tần
- Gây mất đồng bộ toàn hệ thống
- Đáp ứng đúng yêu cầu tốc độ làm việc
Ngay cả khi đủ công suất, nếu tốc độ quay (RPM) không phù hợp, băng tải vẫn không đạt năng suất mà khách hàng mong muốn.
>> Xem thêm: Cách vệ sinh băng tải đúng kỹ thuật, an toàn, dễ thực hiện
Các thông số kỹ thuật quan trọng khi chọn động cơ băng tải
Khi lựa chọn động cơ băng tải, không chỉ dựa vào thương hiệu hay công suất tổng thể. Việc hiểu rõ các thông số kỹ thuật chính sẽ giúp bạn chọn đúng loại động cơ, vận hành ổn định và tránh lãng phí chi phí đầu tư.

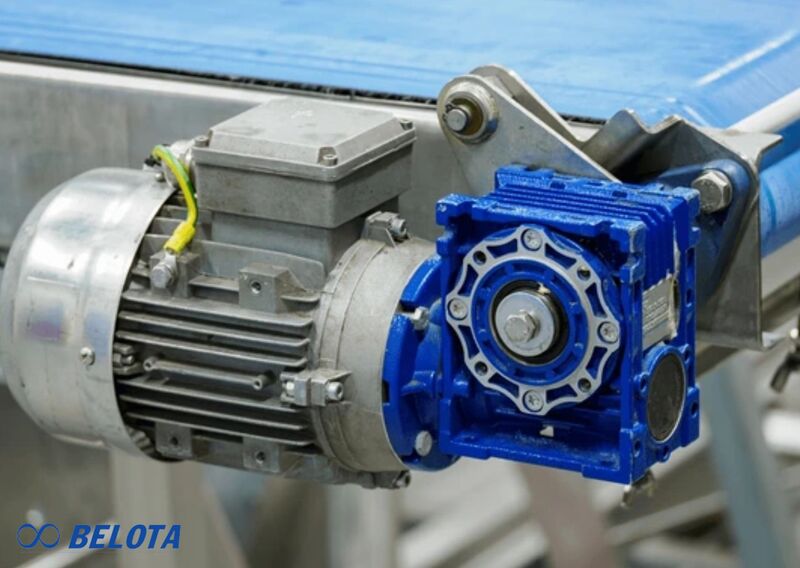

Các thông số kỹ thuật quan trọng khi chọn động cơ băng tải
Dưới đây là các thông số quan trọng bạn cần tính để lựa chọn động cơ phù hợp:
Công suất (kW hoặc HP)
Công suất là thông số quan trọng nhất, quyết định khả năng kéo tải của băng tải. Công suất động cơ phải đủ để vận hành băng tải với tải trọng thực tế nhưng không quá dư thừa, tránh lãng phí điện năng và gây hao mòn cơ khí.
Đơn vị thường dùng: kW (kilowatt) hoặc HP (horsepower).
Lưu ý: nên tính công suất dựa trên tải trọng trung bình và hệ số an toàn (1,2 – 1,5 tùy ứng dụng).
Tốc độ trục (RPM – Revolutions per Minute)
Tốc độ trục cho biết số vòng quay mỗi phút của động cơ, ảnh hưởng trực tiếp đến tốc độ băng tải. Động cơ tốc độ cao cần bộ giảm tốc để phù hợp với tốc độ vận chuyển yêu cầu. Động cơ chậm hơn có thể trực tiếp kết nối nhưng thường công suất lớn hơn mới kéo được tải nặng.
Momen xoắn (Torque – Nm)
Momen xoắn là lực quay mà động cơ tạo ra, quyết định khả năng khởi động và duy trì chuyển động của băng tải, đặc biệt khi băng tải chịu tải lớn hoặc nghiêng. Momen xoắn càng cao, động cơ càng dễ khởi động dưới tải nặng.

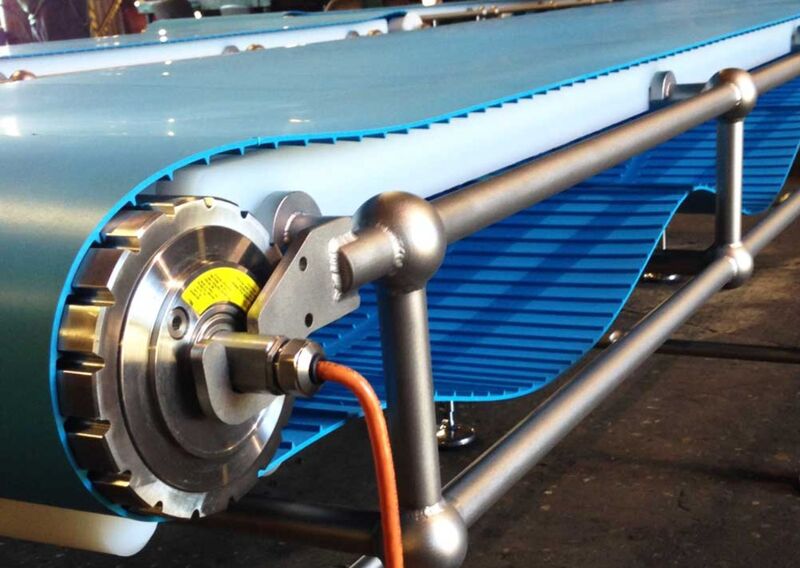

Momen xoắn quyết định khả năng khởi động và duy trì chuyển động của băng tải
Điện áp và loại điện (1 pha / 3 pha)
Chọn động cơ phù hợp với nguồn điện sẵn có là bắt buộc để tránh hư hỏng hoặc giảm tuổi thọ:
- Động cơ 1 pha: phù hợp băng tải nhỏ, công suất thấp, thường dùng trong nhà xưởng nhỏ.
- Động cơ 3 pha: công suất lớn, vận hành ổn định, tiết kiệm điện, thích hợp hệ thống công nghiệp.
Ngoài ra, cần kiểm tra tần số (50Hz/60Hz) và điện áp định mức (220V, 380V…).
Hiệu suất và hệ số làm việc
- Hiệu suất (Efficiency): tỉ lệ giữa công suất thực tế sử dụng và công suất tiêu thụ. Hiệu suất cao giúp tiết kiệm năng lượng.
- Hệ số làm việc (Service Factor – SF): cho phép động cơ hoạt động an toàn vượt quá công suất định mức trong thời gian ngắn.
Ví dụ, SF = 1,2 nghĩa là động cơ có thể chạy 20% công suất cao hơn định mức mà vẫn đảm bảo bền bỉ.
Hướng dẫn 5 bước tính chọn động cơ băng tải chính xác
Mục tiêu cuối cùng khi tính chọn động cơ băng tải là xác định công suất (kW) và mô-men xoắn (Nm) cần thiết tại trục động cơ để kéo băng tải chạy đúng tốc độ với tải trọng thực tế. Giả sử bạn đang thiết kế băng tải dây belt PU, các bước cơ bản như sau:

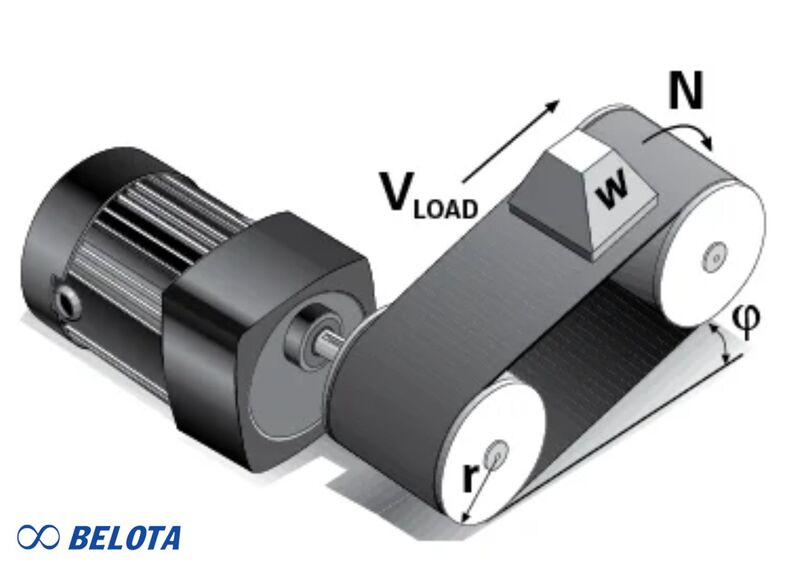

Tính chọn động cơ băng tải chính xác chỉ với 5 bước
Bước 1: Xác định thông số băng tải
Trước hết, bạn cần biết các thông số cơ bản:
- Tải trọng: bao gồm khối lượng hàng hóa, khối lượng băng tải và rulo. Ví dụ: 5 kg hàng + 5 kg băng = tổng tải (W) 10 kg.
- Chiều dài và góc nghiêng: nếu băng tải nghiêng, lực kéo cần lớn hơn.
- Tốc độ vận hành yêu cầu: ví dụ 10 m/phút.
- Hệ số ma sát băng tải (μ): lấy theo tài liệu kỹ thuật, ví dụ μ ≈ 0.15 cho vật liệu trơn.
- Hiệu suất puly (η₁): thường 0.95.
- Hiệu suất hộp giảm tốc (η₂): ví dụ 0.9, để bù tổn hao công suất.
- Thời gian làm việc và nguồn điện: ví dụ 12 giờ/ngày, 3 pha – 220V – 50Hz.
Bước 2: Xác định tốc độ và tỉ số truyền
Để băng tải chạy đúng tốc độ, bạn cần tính tốc độ quay của puly và tỉ số truyền hộp số:
Tốc độ quay puly:
N₁ = V / (π × D)
Trong đó: V là tốc độ băng tải (m/phút), D là đường kính puly (m)
Tốc độ quay đầu ra hộp số:
i = N1/Nmotor
Chọn tỉ số sao cho motor chạy ổn định và băng tải đạt tốc độ yêu cầu.
Lưu ý: đảm bảo các đơn vị thống nhất khi tính, ví dụ m/phút và m.
Bước 3: Xác định mô-men xoắn yêu cầu cho băng tải
Mô-men xoắn quyết định khả năng kéo tải của động cơ:
Mô-men tại puly:
T₁ = (μ × W × D / 2) / η₁
Trong đó:
- W là tổng tải trọng (kg × 9,81 để ra N)
- D là đường kính puly
- η₁ là hiệu suất puly
Mô-men tại đầu vào hộp số (trục motor):
T₂ = T₁ × tỉ số truyền × η₂
Đây là thông số rất quan trọng để xác định motor có “kéo nổi” băng tải hay không. Nếu băng tải nghiêng hoặc khởi động nhiều lần, nên cộng thêm 10–20% dự phòng cho mô-men để motor không bị quá tải.
Bước 4: Tính công suất động cơ
Sau khi biết mô-men và tốc độ motor, công suất động cơ tính theo:
P = (T₂ × N) / 9.55 (kW)
Trong đó:
- T₂: mô-men tại trục motor (Nm)
- N: tốc độ quay motor (RPM)
Nên chọn motor có công suất dư nhẹ 10–20% để đảm bảo độ bền.
Bước 5: Lựa chọn động cơ dựa trên điều kiện làm việc thực tế
Cuối cùng, ngoài công suất, tốc độ và mô-men, bạn cần xem xét:
- Chế độ làm việc của motor: liên tục, theo chu kỳ, ngắn hạn…
- Môi trường sử dụng: bụi, ẩm, nhiệt độ cao…
- Kiểu hộp số: trục vít, bánh răng, cyclo…
Khi kết hợp đúng động cơ + hộp giảm tốc + kết cấu băng tải, hệ thống sẽ vận hành ổn định, êm ái và bền bỉ.
Lời khuyên để chọn động cơ băng tải đúng kỹ thuật
Để đảm bảo băng tải vận hành ổn định, bền bỉ và tiết kiệm chi phí, bạn nên tuân theo một số lời khuyên quan trọng sau:
Dựa trên tải trọng thực tế cộng hệ số an toàn
Luôn tính toán dựa trên tổng tải trọng của hàng hóa, băng tải và rulo, sau đó cộng thêm hệ số an toàn (thường 1,2–1,5) để đảm bảo động cơ không bị quá tải khi vận hành.
Chọn động cơ theo tiêu chuẩn nhà sản xuất băng tải
Các nhà sản xuất thường khuyến nghị loại động cơ, công suất và tốc độ phù hợp với từng loại băng tải. Tuân theo tiêu chuẩn này giúp bạn tránh chọn sai công suất hoặc RPM, giảm nguy cơ hỏng hóc.

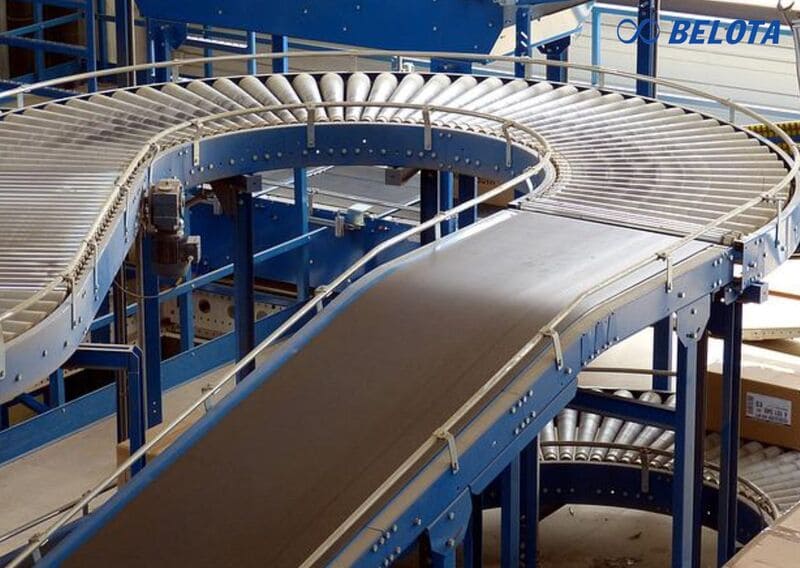

Luôn tính toán dựa trên tải trọng thực tế cộng hệ số an toàn
Kiểm tra hiệu suất và điều kiện làm việc
Ngoài công suất, cần xem xét hiệu suất của puly, hộp số và toàn bộ hệ thống, cũng như các yếu tố môi trường như nhiệt độ, độ ẩm hay bụi bẩn. Điều này giúp động cơ hoạt động ổn định, không quá nóng và kéo dài tuổi thọ.
Sử dụng dịch vụ tư vấn kỹ thuật nếu cần
Nếu hệ thống phức tạp hoặc bạn chưa có kinh nghiệm, đừng ngần ngại nhờ chuyên gia tính toán và tư vấn. Như vậy sẽ giúp chọn đúng ngay từ đầu, tránh lãng phí chi phí và thời gian.
>> Xem thêm: So sánh băng tải PU và băng tải PVC - Nên chọn loại nào?
Kết luận
Việc tính chọn động cơ băng tải đúng kỹ thuật không chỉ giúp băng tải vận hành hiệu quả mà còn giảm chi phí đầu tư, tăng tuổi thọ thiết bị và hạn chế rủi ro phát sinh trong quá trình vận hành, giúp hệ thống hoạt động ổn định hơn. Hy vọng bài viết này của Belota sẽ giúp bạn hiểu rõ hơn và tự tin lựa chọn motor băng tải phù hợp nhất cho hệ thống của mình.
