Việc xác định đúng chiều dài dây curoa là yếu tố quan trọng giúp hệ thống truyền động vận hành ổn định, hạn chế trượt và kéo dài tuổi thọ thiết bị. Tuy nhiên, không phải ai cũng biết cách tính toán chính xác hoặc đọc đúng thông số trên dây. Trong bài viết này của Belota, bạn sẽ được hướng dẫn chi tiết cách tính dây curoa theo công thức và đo thực tế, đồng thời cung cấp bảng tra kích thước và cách đọc thông số dây curoa một cách dễ hiểu, áp dụng nhanh trong thực tế.
Kích thước dây curoa là gì? Tại sao nên biết cách tra kích thước trên dây curoa
Kích thước dây curoa là tập hợp các thông số kỹ thuật thể hiện hình dạng và độ dài của dây, bao gồm chiều dài (chu vi trong, ngoài hoặc chiều dài danh định), chiều rộng, độ dày và góc nghiêng. Đây là những yếu tố quyết định khả năng lắp đặt và hiệu quả truyền động của dây trong hệ thống máy móc.
Nếu không biết cách tra mã và kích thước dây curoa, người dùng rất dễ gặp các sai lầm sau:
- Chọn sai chiều dài dây: Lắp vào dây curoa bị trùng hoặc quá căng, gây trượt hoặc nhanh hỏng.
- Nhầm loại bản dây (A, B, C…): Không khớp với puly, làm giảm hiệu suất truyền động.
- Đọc sai ký hiệu trên dây: Dẫn đến mua nhầm model, phải thay lại nhiều lần.
- Ước lượng bằng mắt thay vì tra mã: Sai số cao, ảnh hưởng trực tiếp đến vận hành.
- Không đối chiếu tiêu chuẩn (RMA, DIN…): Dễ chọn nhầm dây không tương thích.
Cách tính dây curoa chuẩn nhất
Cách tính dây curoa thang (V-Belt)
Cách 1: Tính theo puly và khoảng cách tâm trục
Điều kiện áp dụng:
- Là dây curoa chữ V bản A, B, C, D, E; dây SPZ, SPA, SPB, SPC
- Hệ truyền động gồm 2 puly
Công thức:
L = 2C + π(D + d) / 2 + (D − d)² / 4C
Trong đó:
- L: Chu vi dây curoa (mm)
- C: Khoảng cách tâm giữa hai puly (mm)
- D: Đường kính puly lớn (mm)
- d: Đường kính puly nhỏ (mm)
- Chỉ số Π ( pi) = 3,14

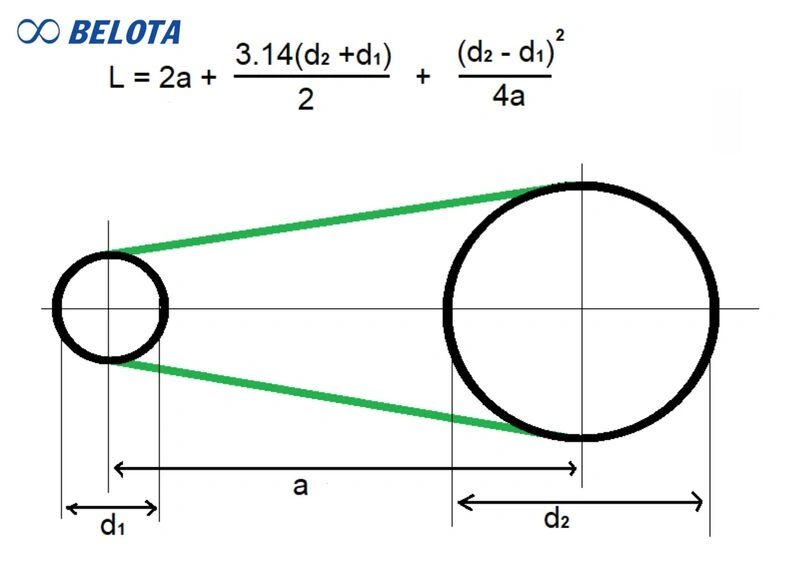

Cách tính chu vi dây curoa thang
Ví dụ:
- Đường kính puly lớn D = 250 mm
- Đường kính puly nhỏ d = 120 mm
- Khoảng cách tâm C = 600 mm
Áp dụng công thức, ta có cách tính chu vi: L = 2 × 600 + π(250 + 120) / 2 + (250 − 120)² / (4 × 600) = 1476.24 mm
Sau khi tính được chu vi dây curoa ≈ 1788 mm theo đơn vị milimet (mm), ta tiến hành chia cho 25,4 để quy đổi sang đơn vị inch.
=> 1788÷25.4≈70.39 inch
=> Kết quả: khoảng 70.4 inch
Cách 2: Cách đo tính dây curoa bằng thước
Chuẩn bị:
- Thước dây không giãn (ưu tiên thước vải chuyên dụng hoặc thước thép mềm)
- Xác định hãng dây hoặc ít nhất là loại dây (A, B, SPA, SPB…) để biết tiêu chuẩn chiều dài quy định là Li (chiều dài trong); Ld / Lw (chiều dài bước); La (chiều dài ngoài) từ đó có thể đặt dây đo đúng vị trí. Một sai sót nhỏ có thể khiến bạn chọn sai kích thước dây dẫn đến hư hệ thống truyền động.

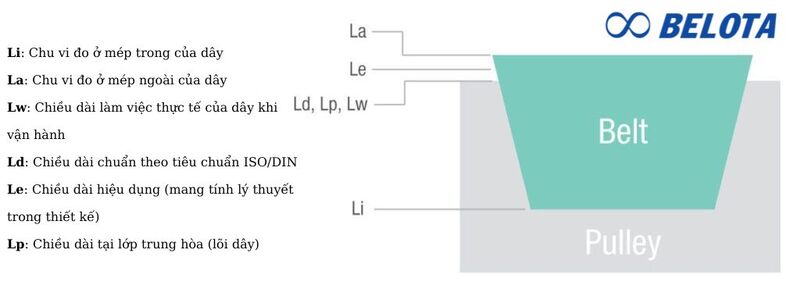

Xác định hãng dây để biết tiêu chuẩn chiều dài quy định
Bước 1: Dùng bút mực đánh dấu một điểm bất kỳ trên băng làm mốc ban đầu (ký hiệu 0).
Bước 2: Do và đánh dấu các đoạn có chiều dài cố định theo khoảng mong muốn (có thể 1 mét hoặc chia nhỏ 300 mm mỗi đoạn), đánh dấu liên tục theo thứ tự.

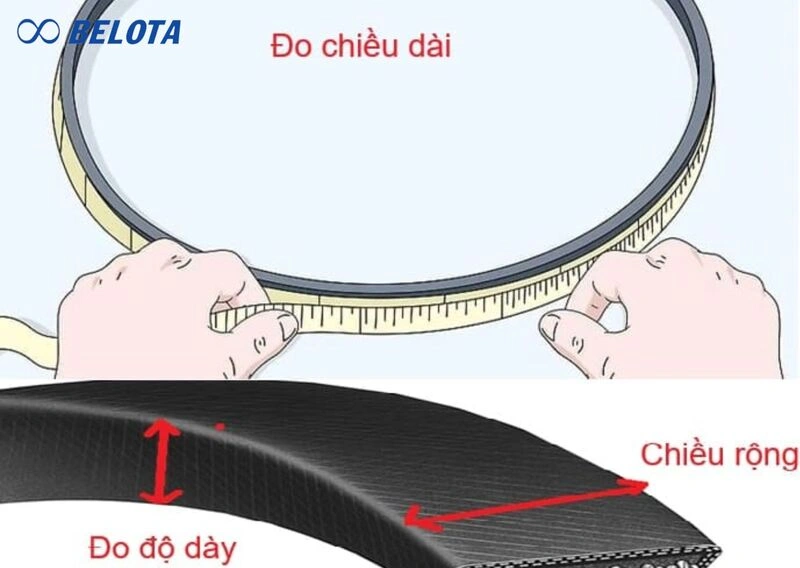

Bước 3: Cho dây xoay và tiếp tục đo, đánh dấu cho đến khi băng quay đủ một vòng. Lưu ý ghi lại số thứ tự hoặc chiều dài tại từng điểm đánh dấu để dễ tổng hợp và tránh nhầm lẫn khi hoàn tất phép đo.
Khi điểm đánh dấu cuối cùng quay trở lại đúng vị trí mốc ban đầu, quý khách tiến hành đo nốt đoạn chiều dài còn lại. Sau đó, cộng tổng tất cả các khoảng đã đo trước đó, kết quả thu được chính là chu vi của dây đai băng tải.
Một cách khác đó là bạn có thể cắt đứt dây cũ và trải thẳng dây trên mặt phẳng hoặc giữ dây ở trạng thái tự nhiên ra để đo.
Cách tính chu vi dây curoa răng
Áp dụng cho các dòng: XL, L, H, XH, HTD, AT yêu cầu độ chính xác cao, do đó công thức tính chu vi có xét đến chênh lệch đường kính puly thường không áp dụng được.
Trong trường hợp này, cách tính chuẩn như sau: Chu vi dây = Số răng × Bước răng
Ví dụ: Dây curoa T10
- Bước răng: 10 mm
- Số răng: 150 răng
=> L = 150 × 10 = 1500 mm
Tiếp đến, nếu dây curoa có răng và dùng cho truyền động đồng bộ, đó là dây curoa răng (timing belt). Cần xác định tiếp các thông số bao gồm: bước răng (khoảng cách giữa hai đỉnh răng) hoặc loại puly tương thích, độ dày tổng thể của dây, và biên dạng răng (hình dạng cấu trúc răng) để xác định đúng chủng loại phù hợp với hệ thống.

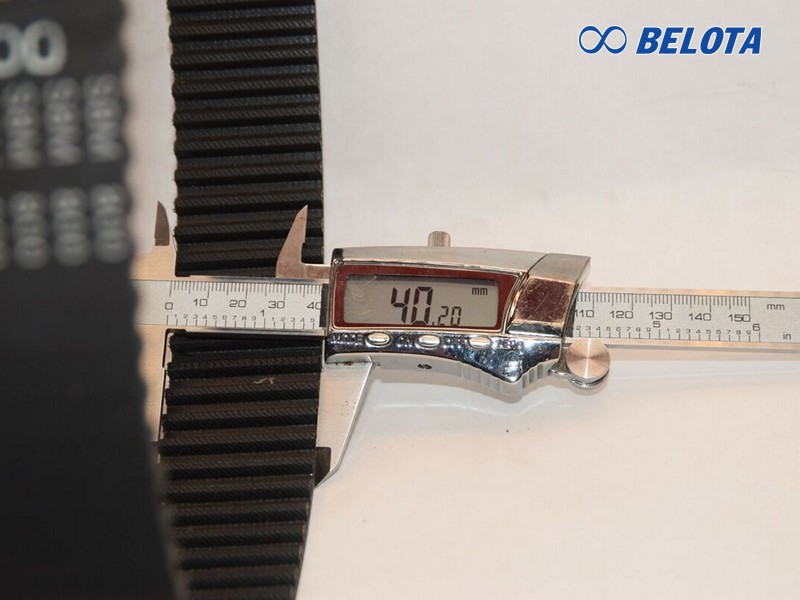

Cách tính chu vi dây curoa răng
Cách tính chiều dài dây curoa dẹt (Flat Belt)
Dây curoa dẹt có cấu tạo đơn giản, nên công thức tính chu vi cũng đơn giản hơn.
Công thức:
L = 2C + π(D + d) / 2
Ví dụ:
- Đường kính puly lớn D = 300 mm
- Đường kính puly nhỏ d = 150 mm
- Khoảng cách tâm C = 700 mm
Áp dụng công thức, ta có cách tính chu vi: L = 2 × 700 + π(300 + 150) / 2 ≈ 2106.86 mm
Trong trường hợp đang sử dụng dây curoa nhưng chưa xác định rõ thông số hoặc chủng loại, quý khách vui lòng liên hệ với đội ngũ kỹ thuật của chúng tôi để được khảo sát trực tiếp tại nhà máy.
Các lưu ý khi tính chiều dài dây curoa để mua mới
- Xác định đúng loại dây (A, B, SPA, SPB…) vì mỗi loại có kích thước và hệ số quy đổi khác nhau
- Phân biệt rõ chuẩn chiều dài (Li, Ld, La) trước khi chọn dây để tránh sai lệch kích thước
- Đảm bảo số liệu đầu vào chính xác: đường kính puly và khoảng cách tâm
- Công thức tính chỉ cho giá trị lý thuyết, cần chọn kích thước tiêu chuẩn gần nhất theo catalogue
- Với dây cũ, cần lưu ý độ giãn (thường 1–2%) khi đo thực tế
- Không đo hoặc tính khi hệ thống đang bị lệch puly hoặc lắp sai kỹ thuật
- Ưu tiên kiểm tra lại bằng thực tế (đo hoặc lắp thử) trước khi đặt số lượng lớn

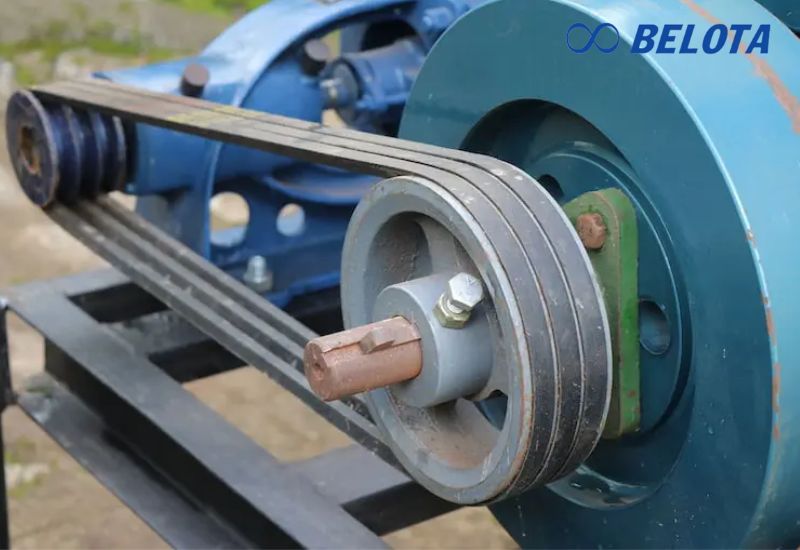

- Với hệ thống puly đa rãnh chạy nhiều dây song song, nên thay đồng bộ toàn bộ dây, không thay lẻ từng sợi để tránh lệch tải, trượt và giảm tuổi thọ hệ thống
Với hệ thống puly đa rãnh chạy nhiều dây song song, nên thay đồng bộ toàn bộ dây
Bảng tra kích thước các loại dây curoa đầy đủ nhất hiện nay
Bảng tra kích thước dây curoa thang
| Loại dây (Bản) | Chiều rộng (mm) | Chiều dày (mm) | Góc nghiêng (°) |
|---|---|---|---|
| Bản M/Z | 9.7 | 5.5 | 40° |
| Bản A | 12.7 | 8.0 | 40° |
| Bản B | 16.7 | 10.7 | 40° |
| Bản C | 22.2 | 13.5 | 40° |
| Bản D | 32.0 | 20.0 | 40° |
| Bản E | 40.0 | 25.5 | 40° |
| SPZ | 9.7 | 8.0 | 40° |
| SPA | 12.7 | 10.0 | 40° |
| SPB | 16.3 | 13.0 | 40° |
| SPC | 22.0 | 18.0 | 40° |
| 3V | 9.5 | 8.0 | 40° |
| 5V | 16.0 | 13.5 | 40° |
| 8V | 25.5 | 23.0 | 40° |
| 1422V | 22.0 | 8.0 | 22° |
| 1922V | 30.0 | 11.0 | 22° |
| 2322V | 36.5 | 12.0 | 22° |
Tra thông số dây curoa răng
| Loại dây | Bước răng P (mm) | Chiều dày H1 (mm) | Độ cao H2 (mm) | Độ rộng răng W (mm) |
|---|---|---|---|---|
| XL | 5.08 | 2.25 | 1.25 | 1.35 |
| L | 9.525 | 3.5 | 1.9 | 3.2 |
| H | 12.7 | 4.3 | 2.3 | 4.4 |
| XH | 22.225 | 11.3 | 6.3 | 8.0 |
| S3M | 3.0 | 2.10 | 1.14 | 1.95 |
| S5M | 5.0 | 3.61 | 1.91 | 3.25 |
| S8M | 8.0 | 5.30 | 3.05 | 5.20 |
| S14M | 14.0 | 10.20 | 5.30 | 9.10 |
Tra kích thước dây curoa rãnh dọc (Poly-V)
| Loại dây | Bước răng (mm) | Chiều dày (mm) | Chiều cao răng (mm) |
|---|---|---|---|
| PH | 1.6 | 2.5 | 1.0 |
| PJ | 2.34 | 3.4 | 1.4 |
| PK | 3.56 | 4.3 | 2.0 |
| PL | 4.70 | 6.0 | 3.3 |
| PM | 9.4 | 13.0 | 6.0 |
Cách đọc thông số dây curoa cho từng loại
Đối với dây curoa thang cổ điển (M, A, B, C, D, E)
Ký hiệu dây curoa thang thường có dạng: [Tên bản] + [Mã số]
Thông thường, phần số phía sau được quy định theo hệ Inch
Ví dụ: B60 → Bản B, chu vi ~ 60 inch (~1524 mm)

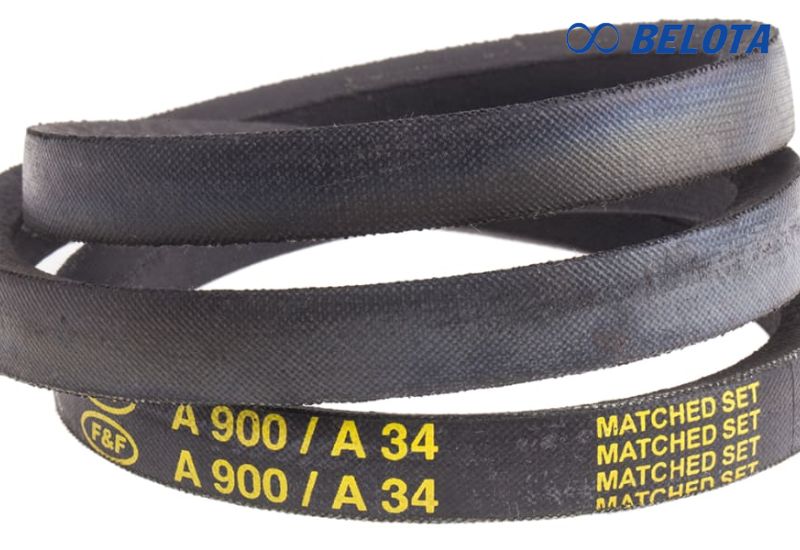

Cách đọc thông số dây curoa thang cổ điển
Cách đọc thông số trên dây curoa răng cưa (RECMF)
Cấu trúc: RECMF – [Mã số]
Số đầu: loại bản 1 = FM | 6 = A | 8 = B | 9 = C
Số sau: chiều dài (inch / 10)
Ví dụ: RECMF 8410
→ Bản B (số 8)
→ Dài: 410 / 10 = 41 inch

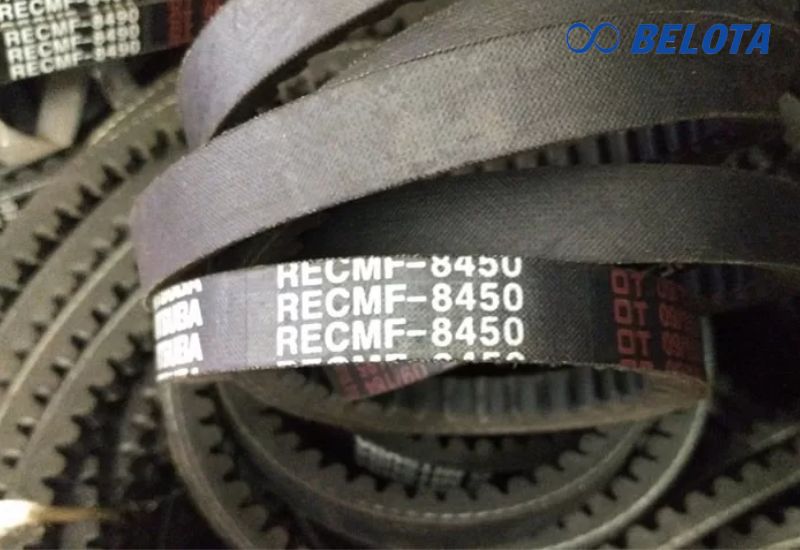

Đọc thông số dây curoa răng cưa (RECMF)
Cách đọc thông số dây curoa răng (XL, L, H, XH, S3M, S5M, S8M, S14M)
Các ký hiệu như XL, L, H, XH, S3M, S5M, S8M, S14M, T, AT… dùng để phân biệt bước răng (pitch) và kiểu biên dạng răng của dây. Hai dạng răng phổ biến nhất là răng tròn (curvilinear) và răng vuông (trapezoidal).
Cách đọc: [Bản rộng] + [Loại dây] + [Chu vi]
Ví dụ:
- 20-S3M-213 → bản rộng 20 mm, chiều dài 213 mm
- Hoặc có thể gặp dạng S3M-213-20 với ý nghĩa tương tự
Nhiều thương hiệu lớn như Bando, Gates, Mitsuboshi, Optibelt… sản xuất dây curoa theo tiêu chuẩn của RMA (Rubber Manufacturers Association). Tiêu chuẩn này quy định về kích thước, hình dạng và đặc tính kỹ thuật, giúp các loại dây có thể thay thế lẫn nhau và đảm bảo độ tin cậy khi vận hành.
Ý nghĩa mã dây curoa hình nêm (SPA, SPB, SPC)
Cách đọc: [Bản] + [Chiều dài mm]
Ví dụ: SPB 3450
→ Bản SPB
→ Dài: 3450 mm (Lw)

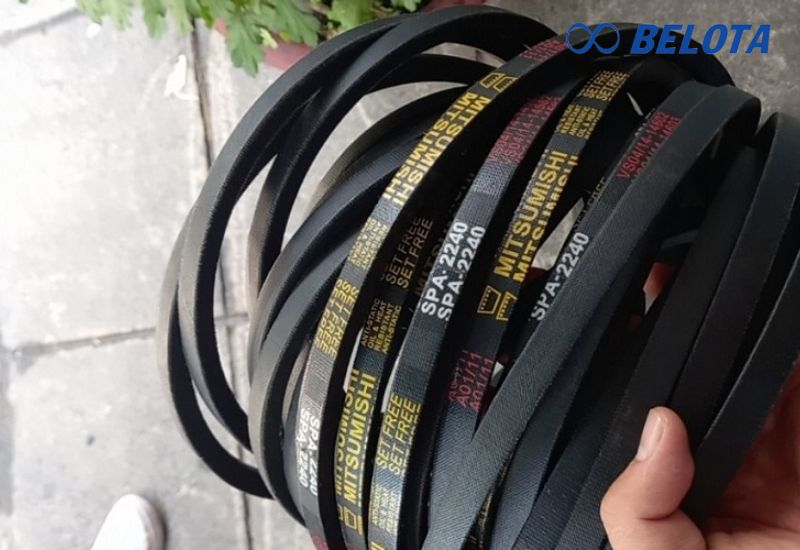

Ý nghĩa mã dây curoa hình nêm

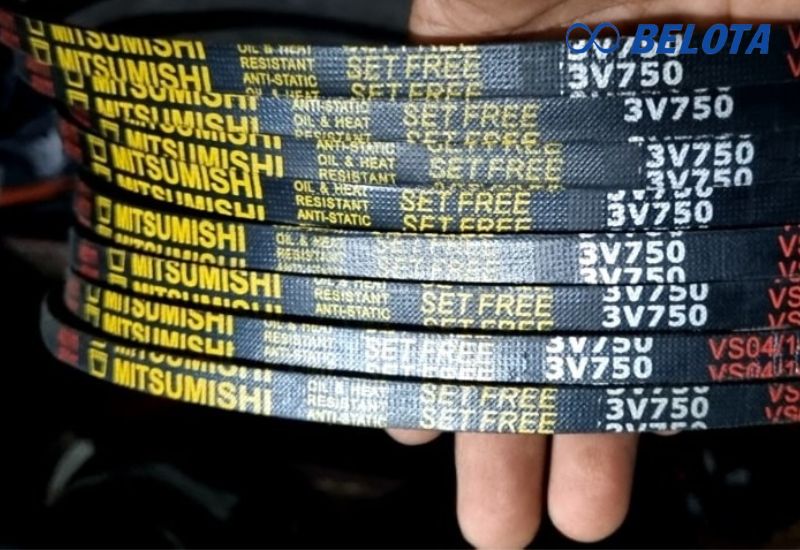

Cách đọc thông số trên dây curoa thang hẹp (3V, 5V, 8V)
Cách đọc: [Bản] + [Chiều dài (1/10 inch)]
Ví dụ: 3V500
→ Dài: 500 / 10 = 50 inch (~1270 mm)
Đọc thông số dây curoa thang hẹp
Cách đọc dây curoa biến tốc (1422V, 1922V, 2322V)
Cách đọc mã dây curoa biến tốc (dây điều tốc) khá đơn giản, bạn có thể hiểu theo cấu trúc: [Số đầu] + 22V + [Chiều dài]
Trong đó:
- Số đầu (14 / 19 / 23): thể hiện bề rộng danh nghĩa của dây (mm), quy đổi gần đúng theo tiêu chuẩn
- 22: ký hiệu profile (dòng dây) theo quy chuẩn kỹ thuật
- V: viết tắt của Variable speed belt (dây biến tốc)
- Số phía sau: biểu thị chiều dài (chu vi) của dây, thường tính bằng mm
Ví dụ: 1422V240
- 14: bản rộng ~14 mm
- 22: dòng dây (profile)
- V: dây biến tốc
- 240: chiều dài dây 240 mm

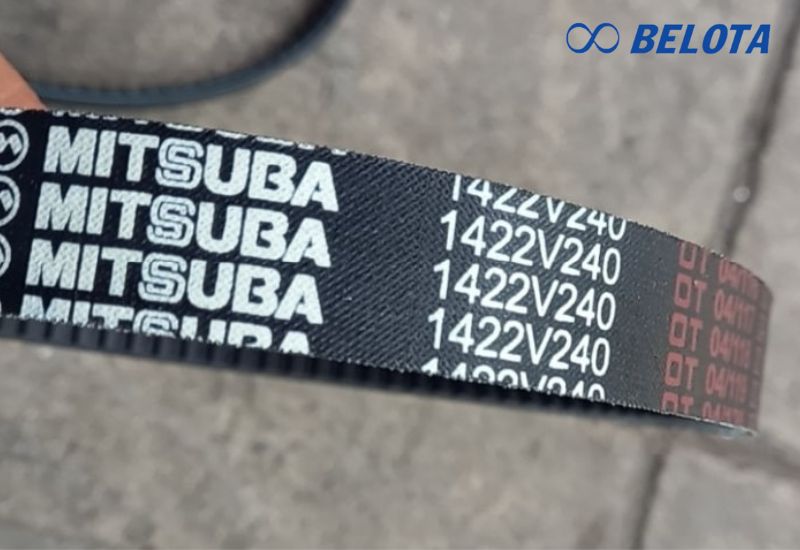

Cách đọc dây curoa biến tốc
Cách đọc kích thước dây curoa rãnh dọc (Poly-V)
Cách đọc: [Số rãnh] + [Loại dây] + [Chiều dài (mm)]
Ví dụ: 6PJ1000 → 6 rãnh PJ, chiều dài 1000 mm

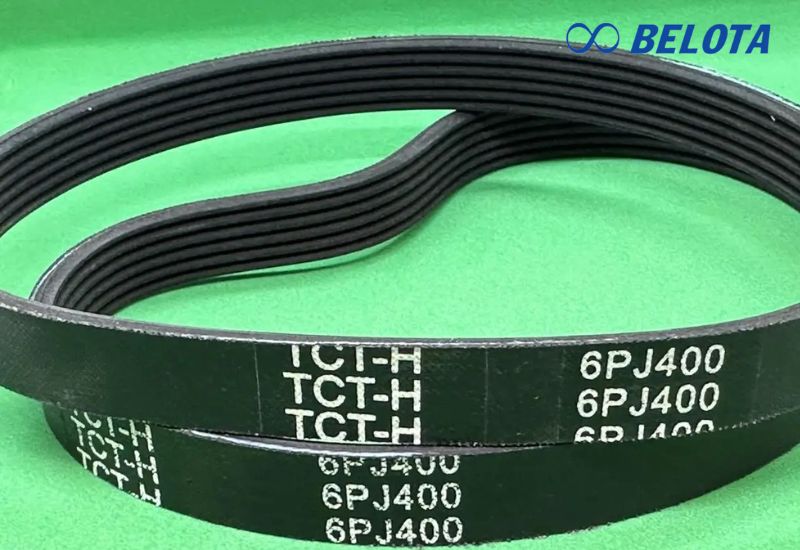

Cách đọc kích thước dây curoa rãnh dọc
Kết luận
Việc nắm rõ cách tính dây curoa và xác định đúng chiều dài dây curoa là bước quan trọng giúp hệ thống truyền động hoạt động ổn định, hạn chế sự cố và tối ưu tuổi thọ thiết bị. Dù bạn áp dụng công thức tính toán hay đo thực tế bằng thước dây, điều cốt lõi vẫn là hiểu đúng loại dây, tiêu chuẩn chiều dài (Li, Ld, La) và lựa chọn kích thước phù hợp theo catalogue.
Kết hợp giữa tính toán, đo kiểm và tra bảng kích thước sẽ giúp bạn chọn dây chính xác hơn trong mọi tình huống, kể cả khi không còn mẫu dây cũ. Đây cũng là cách giúp doanh nghiệp giảm thiểu chi phí bảo trì, tránh dừng máy và đảm bảo hiệu suất vận hành lâu dài.
