Đo kích thước băng tải là bước cực kỳ quan trọng trước khi đặt gia công băng mới, nối băng hoặc thay thế băng tải cũ. Nếu đo sai, băng có thể bị ngắn, dài, lệch trục, nhanh mòn hoặc không lắp được lên hệ thống, gây tốn kém chi phí và thời gian. Kỹ thuật đo băng tải chuẩn sẽ giúp bạn xác định được 3 thông số bao gồm bản rộng, chiều dài và độ dày của dây băng. Trong bài viết dưới đây, Belota sẽ hướng dẫn bạn cách đo kích thước dây băng tải đầy đủ, dễ hiểu và chi tiết nhất.
Hướng dẫn 2 cách đo kích thước dây băng tải chi tiết
Việc đo kích thước băng tải thực chất là xác định chu vi (tổng chiều dài) của dây. Cùng xem video hướng dẫn cách đo từ kỹ thuật viên Pháp Nguyễn tại Belota bên dưới đây để dễ hiểu nhất:
Sau khi xem video, bạn cũng có thể đọc hướng dẫn chuyên sâu ở phần bên dưới.
Trước tiên, bạn cần chuẩn bị các dụng cụ sau:
- Thước laser
- Thước kẹp
- Thước dây
- Băng keo

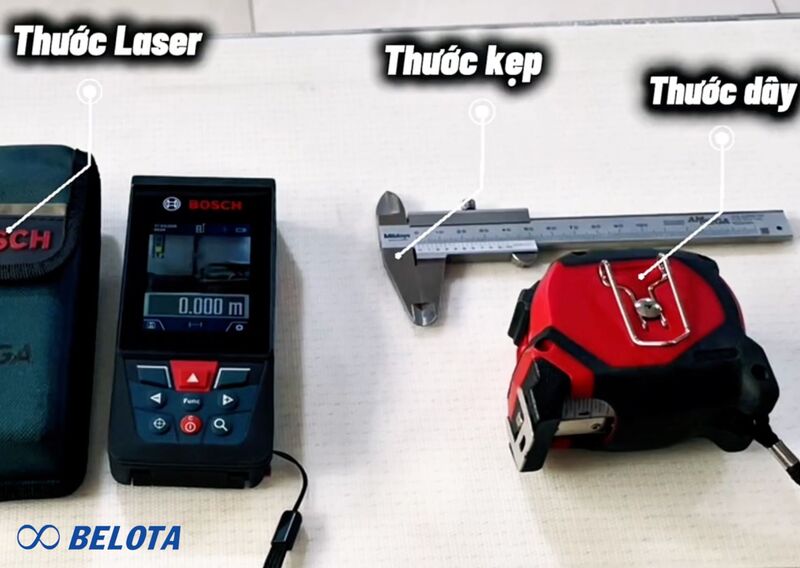

Chuẩn bị dụng cụ đo băng tải
Phương pháp 1: Đo trực tiếp trên băng chuyền

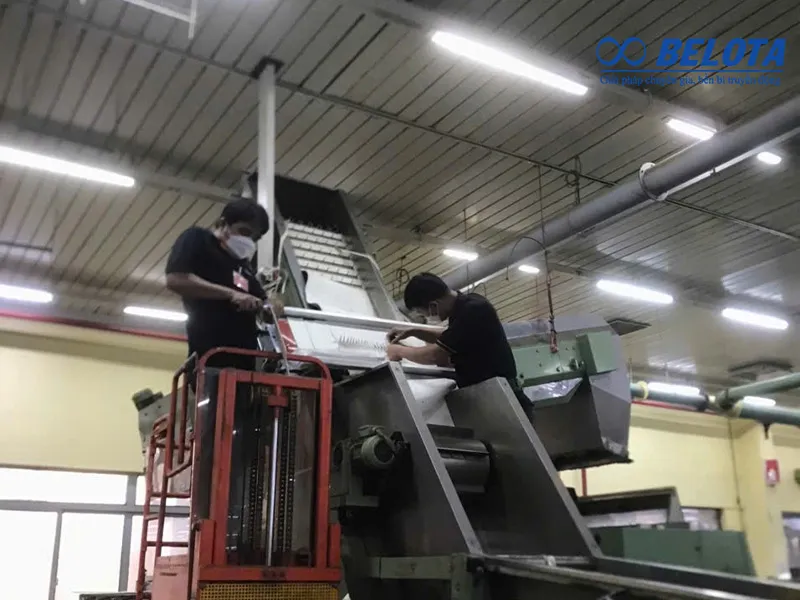

Đây là cách đo trực tiếp bằng thước dây khi băng tải vẫn còn nằm trên hệ thống khung máy:
Đo chu vi băng tải

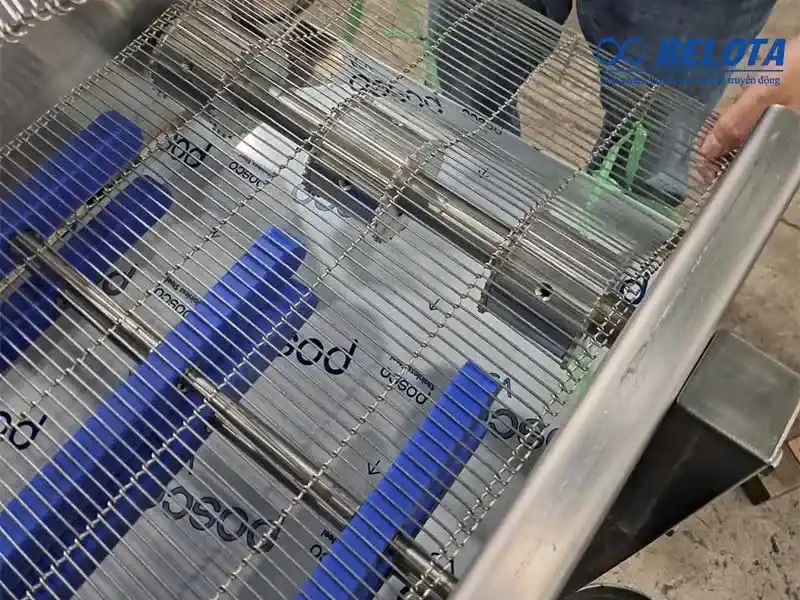

Bước 1: Nới lỏng cơ cấu tăng đưa về mức thấp nhất để dây băng trở về trạng thái ít căng, giúp kết quả đo sát với kích thước thực.
Bước 2: Xác định điểm bắt đầu trên dây băng tải để đánh dấu bằng băng keo và gọi đó là điểm số 0

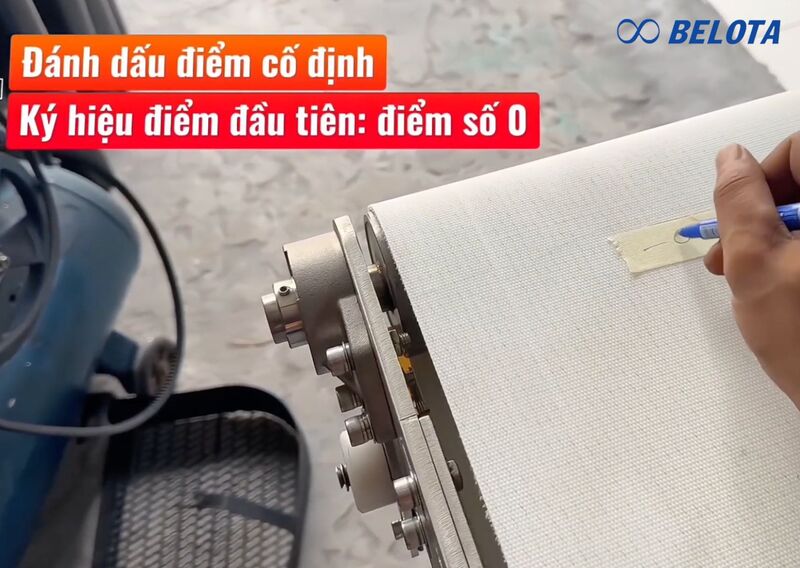

Xác định điểm bắt đầu và đánh dấu số 0
Bước 3: Từ điểm số 0, bạn kéo thước một đoạn dài cố định (ví dụ 2 mét) và đánh dấu là điểm số 1
Bước 4: Cho băng chuyền chạy để điểm đã đánh dấu di chuyển đi, sau đó tiếp tục đo và đánh dấu các đoạn tiếp theo (điểm số 2, số 3...) cho đến khi điểm đánh dấu ban đầu (điểm số 0) quay trở lại. Khi đo hãy đồng thời ghi chép lại các đoạn đã đo được vào giấy.
Bước 5: Tính tổng chiều dài (chu vi) băng tải bằng cách tổng các đoạn cố định đã đo cộng với khoảng cách còn dư cuối cùng. Ví dụ: Nếu bạn đo được 2 đoạn, mỗi đoạn 2m và đoạn dư cuối cùng về điểm số 0 là 650mm, thì tổng chu vi là: 2m+2m+650mm=4650mm
Đo bản rộng băng tải
Việc đo chính xác bản rộng rất quan trọng để băng tải lắp vừa vào trục:
- Nếu đo bản rộng quá lớn, băng tải có thể bị cấn vào hai đầu trục dẫn đến hiện tượng bị sàn (lệch).
- Nếu đo bản rộng quá nhỏ, diện tích tiếp xúc sẽ không đủ để tải sản phẩm một cách hiệu quả.
Cách thực hiện: Dùng thước đo khoảng cách từ điểm đầu đến điểm cuối của bề ngang băng tải cũ

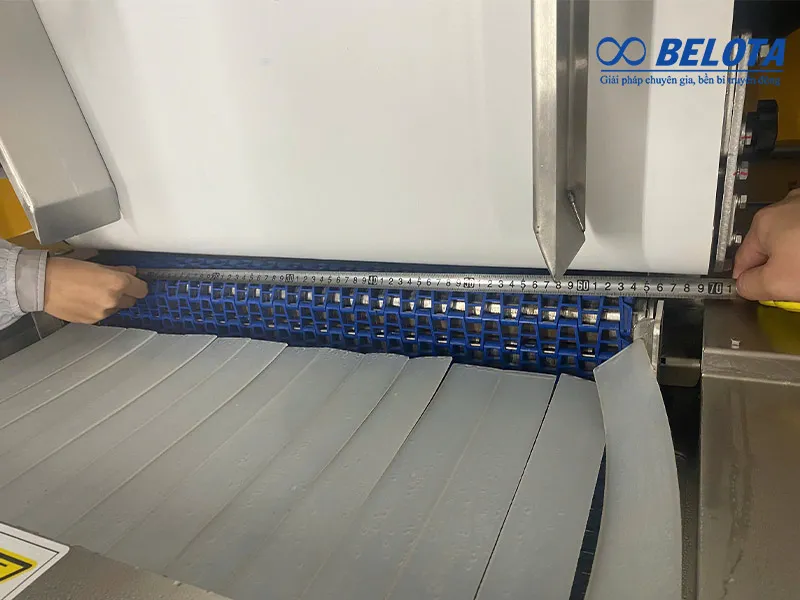

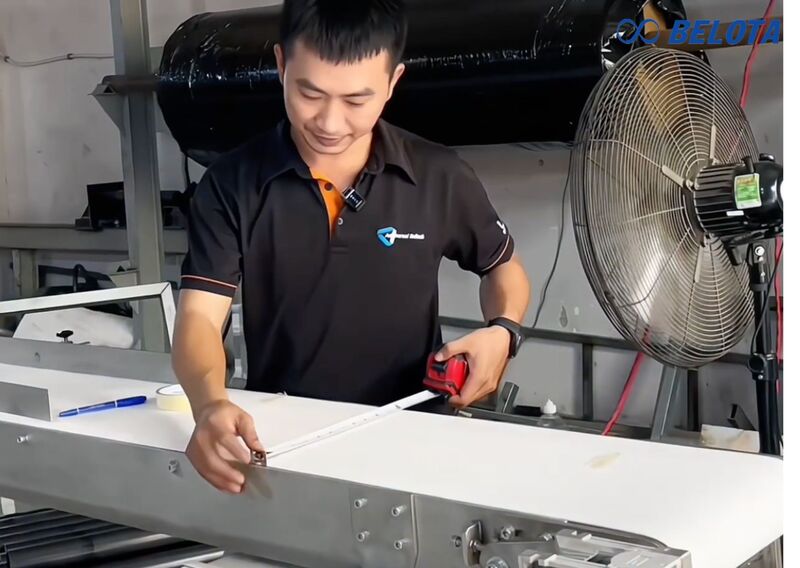

Đo bản rộng băng tải bằng thước dây

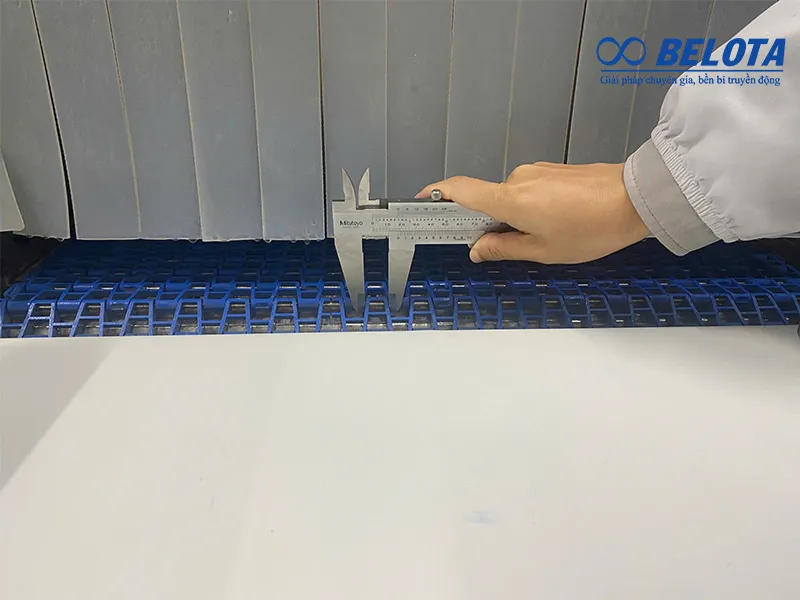

Đo độ dày băng tải
Cách thực hiện: Trải phẳng băng tải trên bề mặt ổn định, sau đó sử dụng thước kẹp để đo từ bề mặt trên đến mặt dưới của dây băng. Nên đo tại nhiều vị trí khác nhau để đảm bảo kết quả chính xác, đặc biệt với các băng tải đã qua thời gian sử dụng vì độ mài mòn có thể không đồng đều.
Phương pháp 2: Phương pháp tính theo công thức
Ngoài việc đo trực tiếp bằng đánh dấu, bạn có thể tính chu vi thông qua các thông số của máy
Công thức: C = ( (D + d)/2 x π) + 2L
Trong đó:
- C: Chu vi (Tổng chiều dài) dây băng tải.
- L: Khoảng cách tính từ tâm tang trống này đến tâm tang trống kia.
- D: Đường kính rulo chủ động.
- d : Đường kính rulo bị động
- π : Số Pi (xấp xỉ 3,14).
Cách thực hiện:
Các thông số cần xác định:
- Khoảng cách trung tâm: Dùng thước dây để đo khoảng cách từ tâm của trục chủ động đến tâm của trục bị động.
- Đường kính Pulley: Dùng thước kẹp để xác định kích thước đường kính của cả hai pulley (trục đầu và trục cuối).
- Số Pi (π): Sử dụng hằng số 3,14 để thực hiện phép tính.

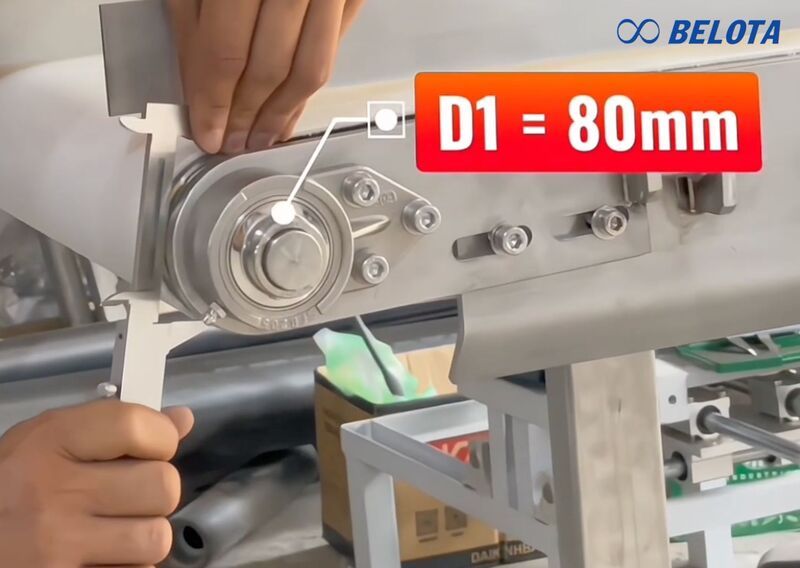

Xác định đường kính pulley chủ động và bị động
Ví dụ thực tế:
Giả sử bạn có một hệ thống băng tải với các thông số đo được như sau:

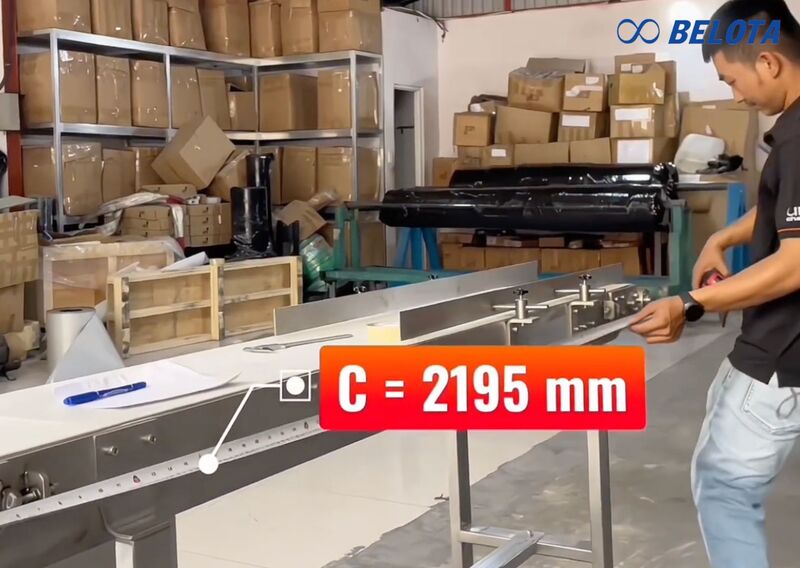

- Khoảng cách tâm 2 rulo (L) :2195mm
- Đường kính rulo lớn (D1): 80 mm
- Đường kính rulo nhỏ (D2): 80 mm
C = ((D + d)/2 x π) + 2L
=> C = ((80+80)/2 x 3,14) + 2 x 2195 = 4641mm
Lưu ý kỹ thuật quan trọng
- Công thức cho kết quả ước tính, không thay thế hoàn toàn đo thực tế
- Cần cộng thêm dung sai lắp đặt (±5–10 mm) khi đặt hàng
- Với hệ thống dài hoặc tải nặng, nên xác nhận lại bằng bản vẽ kỹ thuật
So sánh chi tiết 2 phương pháp đo chu vi băng tải
| Tiêu chí | Phương pháp đo trực tiếp trên băng chuyền | Phương pháp tính theo công thức |
|---|---|---|
| Nguyên lý thực hiện | Đo trực tiếp chu vi thực tế của băng tải bằng thước dây và đánh dấu từng đoạn | Tính toán chiều dài băng tải dựa trên thông số kỹ thuật của hệ thống |
| Độ chính xác | Cao hơn vì phản ánh đúng kích thước thực tế sau quá trình sử dụng | Mang tính ước tính, phụ thuộc vào độ chính xác của thông số đầu vào |
| Sai số | Thấp nếu đo cẩn thận | Có thể phát sinh sai số do dung sai lắp đặt hoặc mài mòn thực tế |
| Ưu điểm nổi bật | Độ chính xác cao, sát với điều kiện vận hành thực tế | Nhanh chóng, dễ thực hiện và không cần tháo băng tải |
| Hạn chế | Tốn thời gian và cần thao tác cẩn thận | Không phản ánh hoàn toàn độ giãn hoặc hao mòn thực tế của băng tải |
Lựa chọn phương pháp đo tùy theo trường hợp
Tùy theo tình trạng hệ thống và mục đích sử dụng mà doanh nghiệp có thể lựa chọn phương pháp đo băng tải phù hợp để đảm bảo độ chính xác cũng như tiết kiệm thời gian thao tác.
Chọn phương pháp đo trực tiếp
Nếu hệ thống đang sử dụng băng tải cũ và bạn cần thay băng tải mới đúng kích thước, đo trực tiếp sẽ là cách an toàn và chính xác hơn. Vì sau một thời gian vận hành, dây băng thường có độ giãn nhất định nên thông số ban đầu đôi khi không còn đúng hoàn toàn nữa. Việc đo trực tiếp giúp lấy được kích thước sát với thực tế, hạn chế tình trạng đặt sai chiều dài hoặc lắp vào bị thiếu độ căng. Cách này đặc biệt phù hợp với những hệ thống đã dùng lâu năm hoặc không còn bản vẽ kỹ thuật.
Chọn phương pháp tính theo công thức
Trong trường hợp cần tính nhanh kích thước băng tải hoặc hệ thống chưa lắp dây băng, phương pháp tính theo công thức sẽ tiện hơn rất nhiều. Chỉ cần đo khoảng cách giữa hai trục và đường kính pulley là đã có thể ước tính được chiều dài băng tải tương đối chính xác. Cách này thường được dùng khi thiết kế mới, kiểm tra sơ bộ hoặc hỗ trợ đặt hàng nhanh mà chưa cần tháo lắp thực tế.

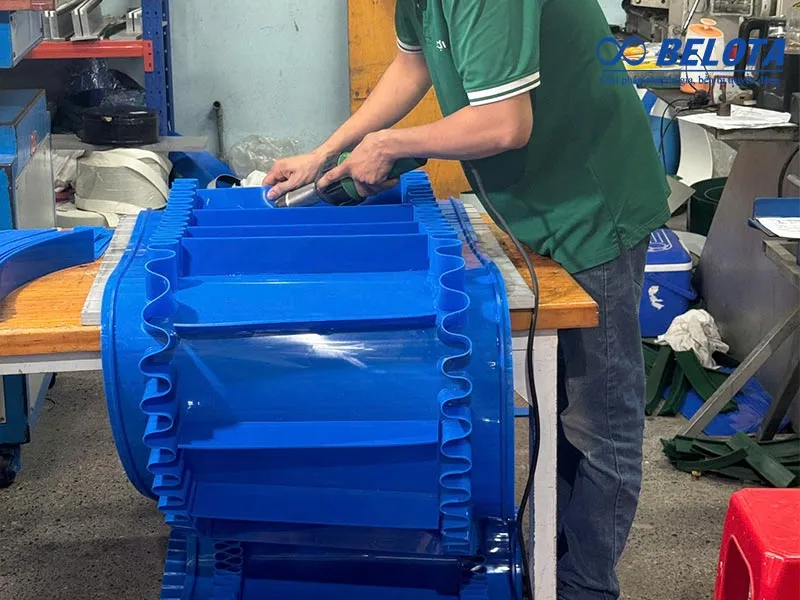

Dịch vụ đo đạc tận nơi và sản xuất băng tải theo yêu cầu tại Belota
Trong sản xuất công nghiệp, chỉ một sai lệch nhỏ về kích thước băng tải cũng có thể khiến dây chuyền ngừng hoạt động, gây tổn thất lớn về thời gian và chi phí. Thấu hiểu điều đó, băng tải Belota cung cấp giải pháp trọn gói từ đo đạc thực tế tại nhà máy đến sản xuất băng tải theo yêu cầu, đảm bảo hệ thống vận hành chính xác và ổn định.
Thay vì để khách hàng tự đo và chịu rủi ro nếu sai số, đội ngũ kỹ thuật của Belota sẽ đến trực tiếp nhà máy để thực hiện khảo sát.
- Đo đạc thực tế: Sử dụng thiết bị đo chuyên dụng để xác định chính xác chiều dài chu vi, chiều rộng và độ dày của dây băng tải hiện hữu.
- Đánh giá hiện trạng hệ thống: Kiểm tra rulo, con lăn và khung băng để tư vấn loại dây băng phù hợp nhất với tải trọng và môi trường làm việc (chịu nhiệt, chống dầu, hay chịu mài mòn).
- Đo đạc chính xác cho hệ thống băng tải phức tạp: Bao gồm băng tải góc cong, băng tải nhiều đoạn và các loại dây đặc thù khó xác định kích thước bằng phương pháp thủ công.
Dịch vụ đo đạc tận nơi và sản xuất băng tải theo yêu cầu tại Belota
Các dự án đo đạc thực tế của Belota
Belota đã trực tiếp tham gia đo đạc, gia công và lắp đặt băng tải cho nhiều doanh nghiệp và công trình lớn, tiêu biểu như:
Sân bay Hàng không Quốc tế Cần Thơ
- Thực hiện đo đạc thực tế hệ thống băng tải hành lý.
- Gia công băng tải theo đúng kích thước và thông số kỹ thuật của từng line băng.
- Đảm bảo độ chính xác cao, vận hành ổn định, đáp ứng yêu cầu an toàn và cường độ khai thác liên tục của môi trường hàng không.

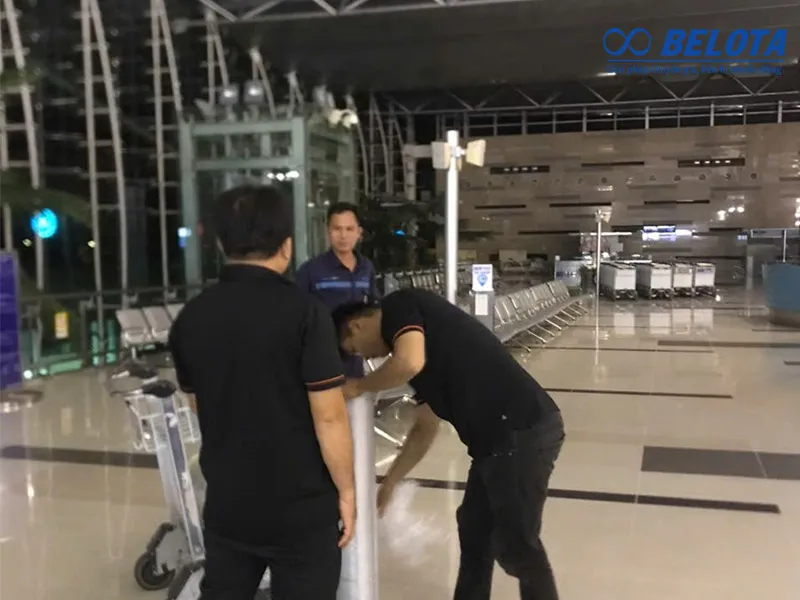

Hình ảnh thực tế của đội ngũ kỹ thuật Belota tại sân bay quốc tế Cần Thơ để tiến hành lắp băng tải lên máy
Sân bay Liên Khương (Đà Lạt)
- Khảo sát hiện trạng hệ thống băng tải tại nhà ga.
- Tư vấn lựa chọn vật liệu băng phù hợp với tải trọng và điều kiện môi trường.
- Gia công và thay thế băng tải giúp giảm rung lắc, tăng độ bền và hạn chế sự cố trong quá trình vận hành.

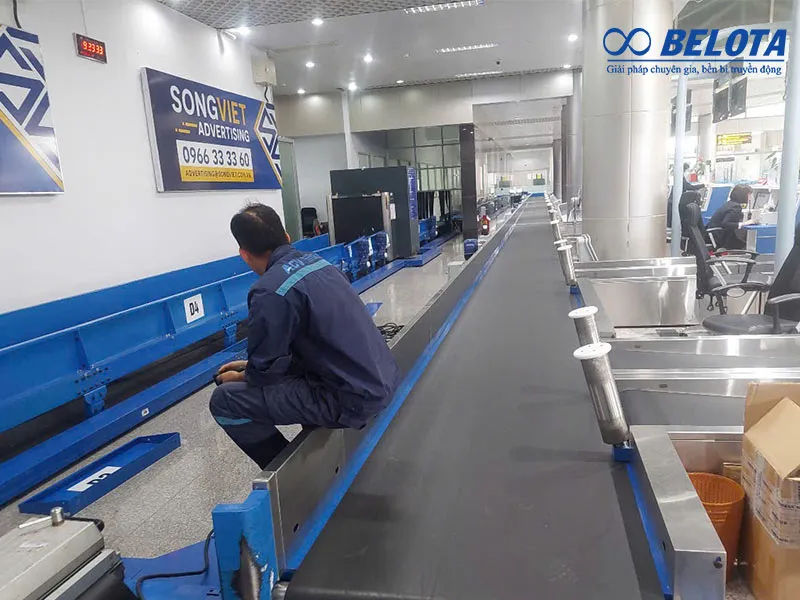

Đội ngũ kĩ thuật Belota có mặt tại sân bay Đà Lạt để tiến hành đo đạc (Hình ảnh thực tế)
Nhà máy dầu nhớt Vilube
- Đo kích thước và gia công băng tải cho dây chuyền đóng gói, vận chuyển sản phẩm.
- Ưu tiên vật liệu băng có khả năng chịu dầu, chống trơn trượt và dễ vệ sinh.
- Giúp dây chuyền hoạt động ổn định, giảm hao mòn và hạn chế dừng máy.

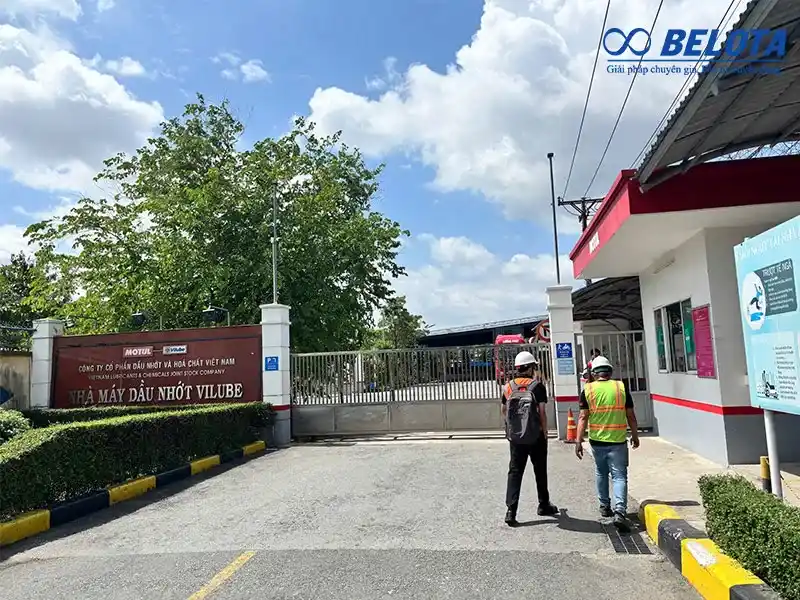

Đội ngũ kĩ thuật Belota khảo sát tại nhà máy nhớt (Hình ảnh thực tế)
Thực tế cho thấy, mỗi dự án tại Belota đều bắt đầu từ bước đo đạc tận nơi, khảo sát kỹ hệ thống máy móc và điều kiện vận hành. Nhờ đó, băng tải được gia công đúng thông số, lắp vào là chạy ổn định, hạn chế chỉnh sửa, giảm thời gian dừng máy và tối ưu chi phí cho khách hàng.
Lời kết
Đo đúng kích thước băng tải là nền tảng để gia công chính xác, lắp đặt ổn định và tối ưu hiệu quả vận hành. Bài viết đã tổng hợp đầy đủ thông số, phương pháp đo và các lưu ý quan trọng giúp doanh nghiệp hạn chế sai số. Để đảm bảo kết quả chuẩn xác và tiết kiệm chi phí đầu tư, doanh nghiệp nên ưu tiên giải pháp khảo sát từ đơn vị chuyên môn. Belota sẵn sàng hỗ trợ cách đo kích thước dây băng tải an toàn, chính xác và phù hợp cho từng hệ thống sản xuất.
