Phân loại các loại dây curoa công nghiệp hiện nay

Dây curoa công nghiệp là bộ phận truyền động quan trọng, được sử dụng rộng rãi trong hầu hết các hệ thống máy móc hiện đại. Với vai trò truyền lực ổn định, giảm rung và tối ưu hiệu suất vận hành, dây curoa có nhiều chủng loại khác nhau như V-belt, dây curoa răng, dây dẹt, dây PU… phù hợp cho từng tải trọng, tốc độ và môi trường làm việc. Bài viết dưới đây của Belota sẽ giúp bạn hiểu rõ khái niệm, phân loại, ưu – nhược điểm và ứng dụng thực tế của các loại dây curoa công nghiệp phổ biến hiện nay, từ đó dễ dàng lựa chọn giải pháp truyền động phù hợp nhất.

Dây curoa công nghiệp là gì?

Dây curoa (tiếng Anh: Belt, bắt nguồn từ Courroie trong tiếng Pháp) là bộ phận truyền động quan trọng trong máy móc công nghiệp. Dây có dạng sợi dài, liền mạch, thường màu đen,trắng được chế tạo chủ yếu từ cao su tổng hợp và các sợi gia cường có nguồn gốc từ dầu mỏ hoặc từ chất liệu pu và lõi thép.

Dây curoa có nhiệm vụ kết nối và truyền lực giữa các puly hoặc bánh răng trên trục động cơ, giúp máy móc vận hành ổn định, êm ái và hiệu quả. Nhờ khả năng làm việc linh hoạt, giảm rung và giảm sốc, dây curoa được ứng dụng rất rộng rãi trong công nghiệp sản xuất, chế tạo máy, ô tô – xe máy, thực phẩm, dệt may, bao bì…

Các loại dây curoa công nghiệp theo tiêu chuẩn quốc tế

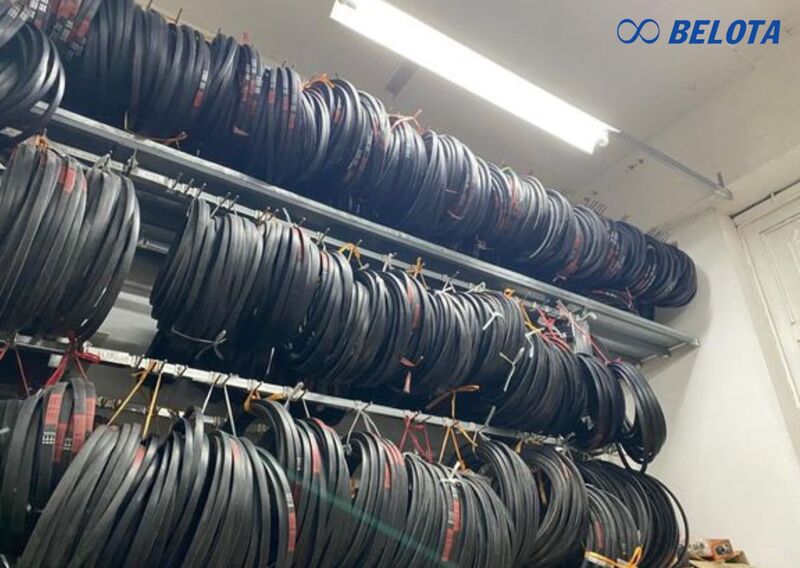

Các loại dây curoa công nghiệp theo tiêu chuẩn quốc tế

Dưới đây là phân loại các loại dây curoa được công nhận theo tiêu chuẩn quốc tế cùng ưu và nhược điểm của từng loại:

Dây curoa thang (V-Belt)

Dây curoa thang là loại dây truyền động có tiết diện hình chữ V, hoạt động dựa trên lực ma sát giữa dây và puly.

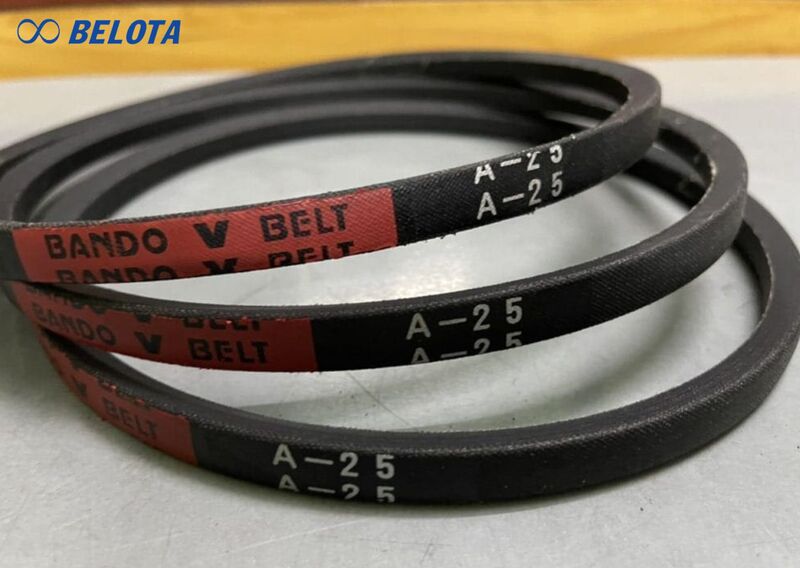

Dây curoa thang

Ưu điểm:

• Truyền lực hiệu quả, khả năng chịu tải khá tốt
• Vận hành êm, giảm rung và tiếng ồn
• Cấu tạo đơn giản, dễ lắp đặt và thay thế
• Phổ biến, giá rẻ, nhiều chủng loại và kích thước, dễ tìm linh kiện

Nhược điểm:

• Dễ bị trượt khi tải lớn hoặc puly mòn
• Hiệu suất yếu hơn so với dây đai răng, và giảm hiệu quả theo thời gian
• Không phù hợp với môi trường ẩm ướt, dầu mỡ nếu không dùng loại chuyên dụng

Phân loại phổ biến:

• V-belt truyền thống: A, B, C, D, E
• Banded V-belt: Ghép nhiều sợi V-belt thành một dải
• Dây thang có rãnh RECMF

Ứng dụng:

• Động cơ điện, máy công nghiệp
• Máy nén khí, quạt công nghiệp
• Máy bơm, máy chế biến, thiết bị cơ khí
• Dây chuyền sản xuất có tải trung bình đến nặng

Dây curoa hình nêm (Wedge belt)

Một trong các loại dây curoa phổ biến khác là dây curoa hình nêm (Narrow V-Belt) là dòng dây thang hẹp, có tiết diện chữ V nhưng nhỏ gọn hơn V-belt truyền thống. Nhờ thiết kế này, dây ăn khớp tốt với puly, truyền lực hiệu quả và ổn định hơn trong cùng điều kiện làm việc.

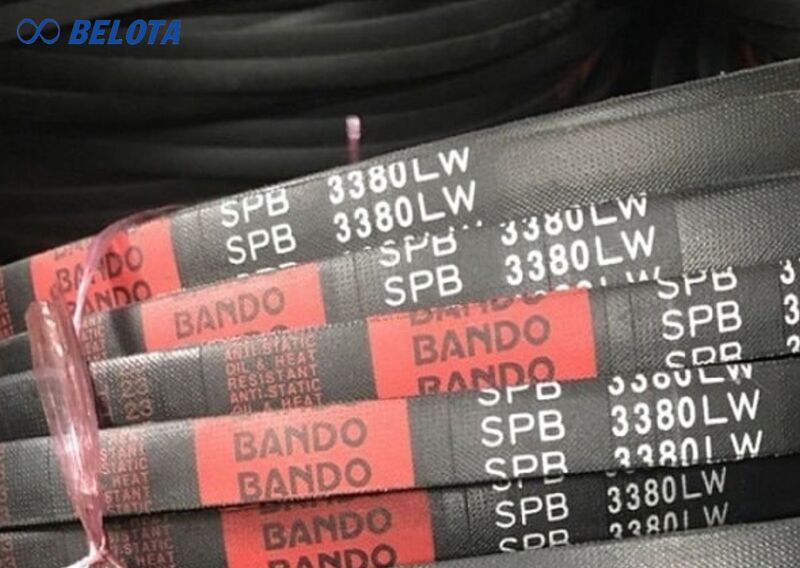

Dây curoa hình nêm có tiết diện chữ V nhưng nhỏ gọn hơn V-belt truyền thống

Ưu điểm:

• Truyền công suất lớn hơn so với V-belt thường cùng kích thước
• Ít trượt, hiệu suất truyền động cao
• Gọn nhẹ, phù hợp không gian lắp đặt hạn chế
• Tuổi thọ cao, làm việc ổn định ở tốc độ lớn

Nhược điểm:

• Yêu cầu puly đúng chuẩn SPA/SPB/SPC
• Giá thành cao hơn V-belt truyền thống
• Lắp đặt, căn chỉnh cần độ chính xác cao

Phân loại phổ biến:

• SPA: tải trung bình, dùng cho máy công nghiệp nhẹ
• SPB: tải trung – nặng, ứng dụng phổ biến nhất
• SPC: tải nặng, công suất lớn, môi trường làm việc khắc nghiệt

Ứng dụng:

Được sử dụng rộng rãi trong động cơ điện, máy nén khí, quạt công nghiệp, bơm nước, hệ thống truyền động trong nhà máy sản xuất, xi măng, thép và các dây chuyền công nghiệp nặng.

Dây curoa răng (Timing Belt)

Dây curoa đai răng có bề mặt trong dạng răng, ăn khớp trực tiếp với puly răng, giúp truyền động đồng bộ, không trượt.

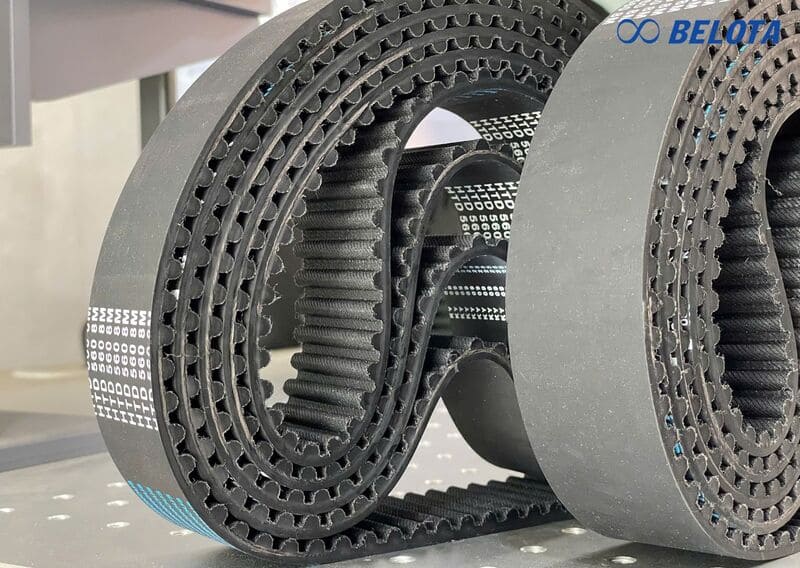

Dây curoa đai răng có bề mặt trong dạng răng

Các dòng dây curoa răng phổ biến:

• Răng vuông: MXL, XL, L, H, XH, XXH
• Răng tròn: T2.5, T5, T10, T20, AT5, AT10
• HTD: 3M, 5M, 8M, 14M
• STD: S2M, S3M, S5M
• Dây răng kép: DXL, DL

Ưu điểm:

• Độ chính xác truyền động cao
• Không trượt, ít hao mòn
• Phù hợp với hệ thống yêu cầu đồng bộ hóa

Nhược điểm:

• Giá thành cao hơn dây curoa thang thông thường
• Yêu cầu lắp đặt chính xác, puly phải đồng tâm
• Khả năng chịu tải va đập kém hơn dây curoa ma sát
• Nhạy cảm với bụi bẩn, dầu mỡ nếu không có che chắn

Ứng dụng:

• Máy CNC, máy khắc, máy in công nghiệp
• Hệ thống băng tải định vị chính xác
• Máy đóng gói, chiết rót, dán nhãn
• Thiết bị tự động hóa, robot công nghiệp
• Truyền động đồng bộ trong ngành điện - điện tử, cơ khí chính xác

Dây curoa dẹt (Flat Belt)

Dây đai dẹt (Flat Belt) là loại dây truyền động có tiết diện phẳng hoặc hình chữ nhật, làm việc dựa trên lực ma sát giữa bề mặt dây và puly. Loại dây này thường được thiết kế mỏng, nhẹ, linh hoạt, phù hợp cho các hệ thống có khoảng cách trục lớn, tốc độ cao và yêu cầu vận hành liên tục, đồng thời giúp giảm tải cho trục và các chi tiết cơ khí liên quan.

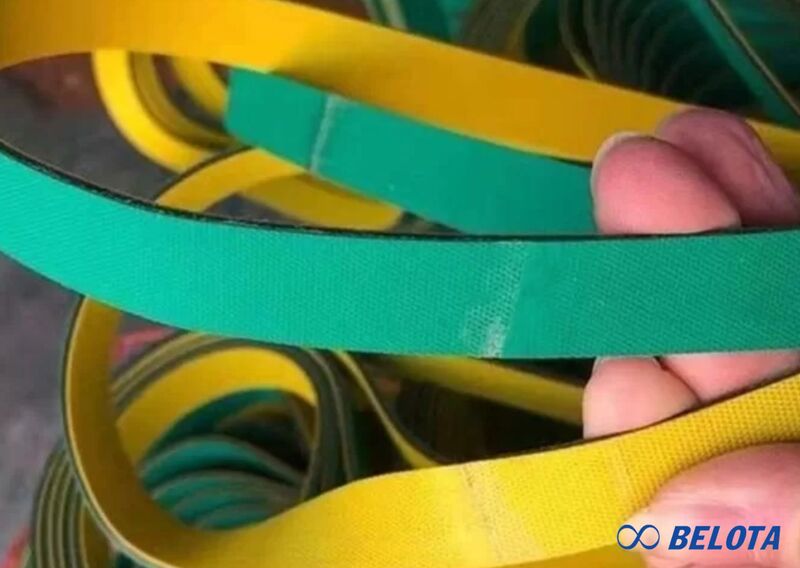

Dây đai dẹt (Flat Belt) là loại dây truyền động có tiết diện phẳng hoặc hình chữ nhật

Ưu điểm:

• Truyền động êm, ít rung và tiếng ồn
• Phù hợp cho khoảng cách trục lớn

Nhược điểm:

• Dễ trượt khi tải lớn
• Khả năng chịu tải kém hơn V-belt và Timing belt

Ứng dụng:

• Hệ thống băng tải nhẹ, tải nhỏ – trung bình
• Máy dệt, máy in, máy giấy
• Thiết bị truyền động khoảng cách trục lớn
• Máy đóng gói tốc độ cao, yêu cầu vận hành êm
• Các hệ thống cần giảm rung và tiếng ồn trong nhà xưởng

Dây curoa PU công nghiệp

Các loại dây curoa PU được làm từ Polyurethane (PU), thường có lõi thép hoặc sợi Kevlar/Polyester, chuyên dùng cho các hệ thống yêu cầu độ bền cao, truyền động chính xác và môi trường làm việc khắt khe.

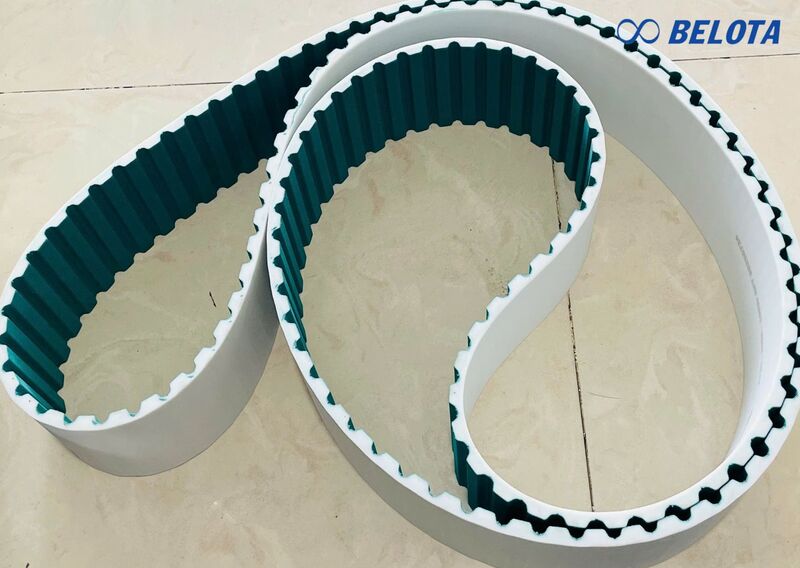

Các loại dây curoa PU được làm từ Polyurethane

Phân loại phổ biến:

• Dây curoa PU răng (Timing belt PU)
• Dây curoa PU dẹt
• Dây curoa PU tròn

Ưu điểm:

• Chịu dầu, chịu hóa chất
• Ít giãn, tuổi thọ cao
• Có thể gia công thêm gân, phủ cao su, phủ nỉ

Nhược điểm:

• Dây curoa Pu có giá thành cao hơn so với dây curoa cao su thông thường
• Khả năng chịu va đập mạnh kém hơn dây cao su trong một số ứng dụng tải nặng
• Nhạy cảm với nhiệt độ quá cao, không phù hợp môi trường trên ngưỡng cho phép của PU
• Yêu cầu độ chính xác khi lắp đặt cao, sai lệch puly dễ làm giảm tuổi thọ
• Khó sửa chữa tại chỗ, thường phải thay mới khi hư hỏng

Ứng dụng:

• Dây chuyền thực phẩm, đồ uống
• Máy đóng gói, dán nhãn, in ấn
• Ngành dược phẩm, điện tử
• Hệ thống tự động hóa, robot, CNC
• Băng tải PU truyền động chính xác

>> Xem thêm: Cách đọc thông số dây curoa chuẩn nhất cho từng dòng

Dây curoa dẹt có rãnh (PL, PH, PJ, PK)

Dây curoa dẹt có rãnh là sự kết hợp giữa dây dẹt và dây curoa thang, với nhiều rãnh nhỏ chạy dọc theo chiều dài dâY. PJ, PK dùng phổ biến trong thiết bị cơ khí và ô tô

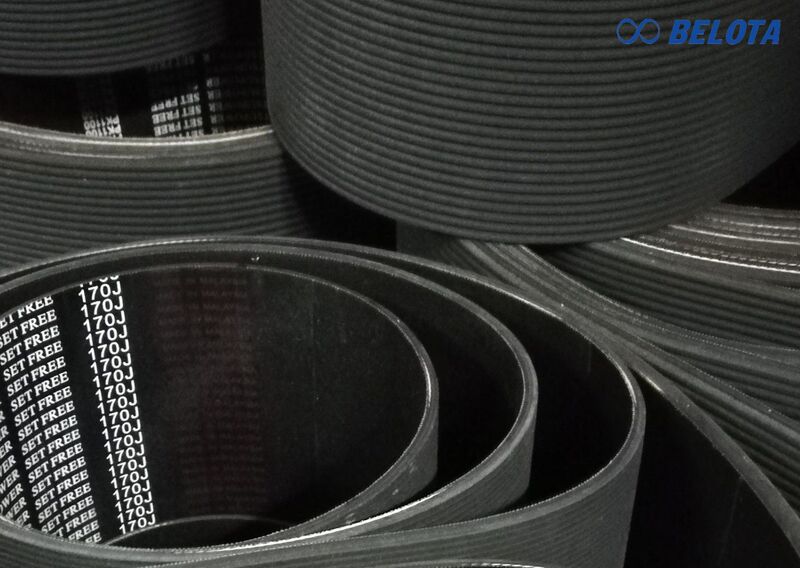

Dây curoa dẹt có rãnh

Ưu điểm:

• Truyền động êm, ít rung, ít ồn
• Khả năng chịu tải tốt hơn flat belt trơn
• Làm việc hiệu quả ở tốc độ cao
• Puly nhỏ gọn, tiết kiệm không gian lắp đặt

Nhược điểm:

• Giá cao hơn V-belt truyền thống
• Yêu cầu độ đồng tâm puly chính xác
• Không phù hợp môi trường bụi bẩn nặng hoặc bùn đất nếu không che chắn

Ứng dụng:

• Động cơ ô tô (máy phát, lốc lạnh – Poly-V)
• Máy nén, quạt công nghiệp, bơm
• Thiết bị gia dụng và máy móc tốc độ cao
• Dây chuyền sản xuất cần truyền lực ổn định và êm

Bảng phân loại các loại dây curoa - So sánh nhanh

Kết luận

Các loại dây curoa công nghiệp đóng vai trò then chốt trong các hệ thống truyền động hiện đại. Việc lựa chọn đúng loại dây curoa theo tải trọng, tốc độ vận hành và môi trường làm việc không chỉ giúp máy móc hoạt động ổn định, bền bỉ mà còn tối ưu chi phí bảo trì và vận hành lâu dài.
