Trong quá trình kiểm tra và thay thế, việc gặp một vòng bi cũ nhưng không rõ ý nghĩa các ký hiệu kỹ thuật là tình huống khá phổ biến. Lựa chọn sai mã vòng bi không chỉ ảnh hưởng đến hiệu suất vận hành mà còn làm tăng chi phí bảo trì và rủi ro hư hỏng thiết bị.
Trong bài viết này, Belota sẽ hướng dẫn bạn cách đọc thông số vòng bi một cách hệ thống và dễ hiểu - từ cấu trúc mã số, kích thước thực tế, ký hiệu sản phẩm, khe hở vận hành đến cấp chính xác và vật liệu. Qua đó, giúp doanh nghiệp lựa chọn đúng sản phẩm thay thế, đảm bảo vận hành ổn định.
Cơ sở cấu hình của mã vòng bi
Trước khi đi vào chi tiết từng thông số, bộ phận kỹ thuật và mua hàng cần nắm rõ cấu trúc cơ bản của một mã vòng bi. Theo các tiêu chuẩn như ISO 15:2017 và JIS B 1513, một mã vòng bi đầy đủ thường bao gồm 3 thành phần chính:
[Tiền tố] - [Mã chính] - [Hậu tố]
(Prefix) - (Basic number) - (Suffix)

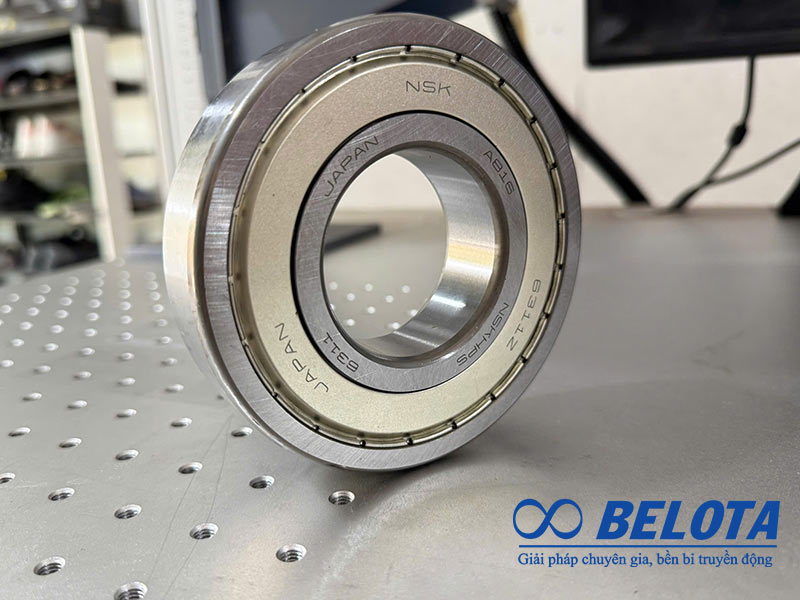

Nắm vững thông số vòng bi giúp đảm bảo lựa chọn linh kiện chính xác
Tiền tố (Prefix)
Là ký hiệu thể hiện vật liệu đặc biệt hoặc thiết kế riêng của vòng bi.
Ví dụ:
- L: vòng bi có thiết kế đặc biệt
- K: chỉ cụm con lăn, không bao gồm vòng
- WS/GS: vòng dùng cho trục vít
Mã chính (Basic number)
Thường gồm 4- 6 ký tự, thể hiện loại vòng bi và kích thước tiêu chuẩn. Đây là phần quan trọng nhất để xác định các thông số d - D - B (đường kính trong, đường kính ngoài và chiều rộng).
Ví dụ: 6205, 6308, NU210, 7306
Hậu tố (Suffix)
Là các ký hiệu bổ sung phía sau mã chính, dùng để mô tả các đặc tính kỹ thuật như loại phớt chắn, vật liệu vòng cách, khe hở trong, cấp chính xác hoặc loại bôi trơn.
Ví dụ: ZZ, 2RS, C3, P6, M
Lưu ý cho bộ phận kỹ thuật: Khi đặt hàng, nên ghi đầy đủ cả 3 thành phần của mã vòng bi để đảm bảo độ chính xác trong quá trình kiểm tra và lắp đặt.
Ví dụ: 6205-2RS/C3 thay vì chỉ ghi 6205

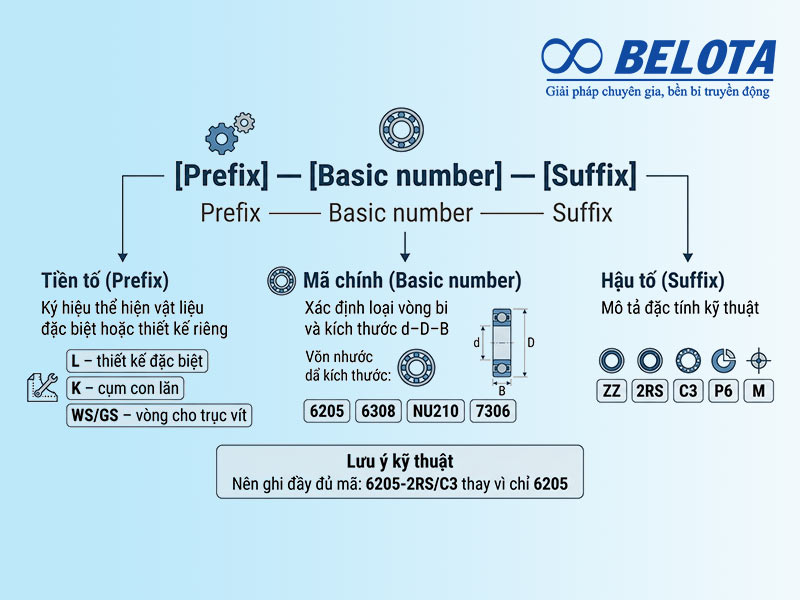

Cấu hình chi tiết của mã vòng bi
Cách xác định kích thước vòng bi qua mã số
Đọc ký hiệu loại vòng bi
Một hoặc hai ký tự đầu tiên trong mã chính cho biết loại kết cấu và khả năng chịu tải của vòng bi:
| Ký hiệu | Loại vòng bi | Ứng dụng phổ biến |
|---|---|---|
| 6 | Vòng bi rãnh sâu một dãy | Động cơ điện, hộp số, quạt công nghiệp |
| 7 | Vòng bi tiếp xúc góc | Trục chính máy CNC, máy ly tâm |
| N / NU / NJ / NF | Vòng bi con lăn trụ | Hộp số tốc độ cao, trục máy |
| 22 / 23 | Vòng bi con lăn cầu | Băng tải, môi trường rung, lệch tâm |
| 30 / 32 | Vòng bi con lăn côn | Bánh xe, hộp vi sai, cầu xe |
| 51 / 52 | Vòng bi chặn bi cầu | Chịu tải dọc trục |
Quy tắc “nhân 5” để xác định đường kính trong (d)
Đây là quy tắc quan trọng giúp xác định nhanh đường kính trong của vòng bi:
Áp dụng với mã có 2 số cuối từ 04 trở lên, lấy 2 số đó nhân với 5 tính đơn vị mm:
- 6205 → d = 05 × 5 = 25 mm
- 6308 → d = 08 × 5 = 40 mm
- 22220 → d = 20 × 5 = 100 mm
Trường hợp đặc biệt (00 – 03):
Các mã cuối từ 00 đến 03 không áp dụng quy tắc nhân 5, mà được quy định theo kích thước đường kính trong cụ thể như sau:
- Mã 00 tương ứng đường kính trong 10 mm
- Mã 01 tương ứng đường kính trong 12 mm
- Mã 02 tương ứng đường kính trong 15 mm
- Mã 03 tương ứng đường kính trong 17 mm
Lưu ý: Với các vòng bi mini (đường kính < 10 mm) như 608, 625, 693, mã thường có 3 chữ số và không áp dụng quy tắc nhân 5.
Ví dụ: 608 -> d = 8 mm

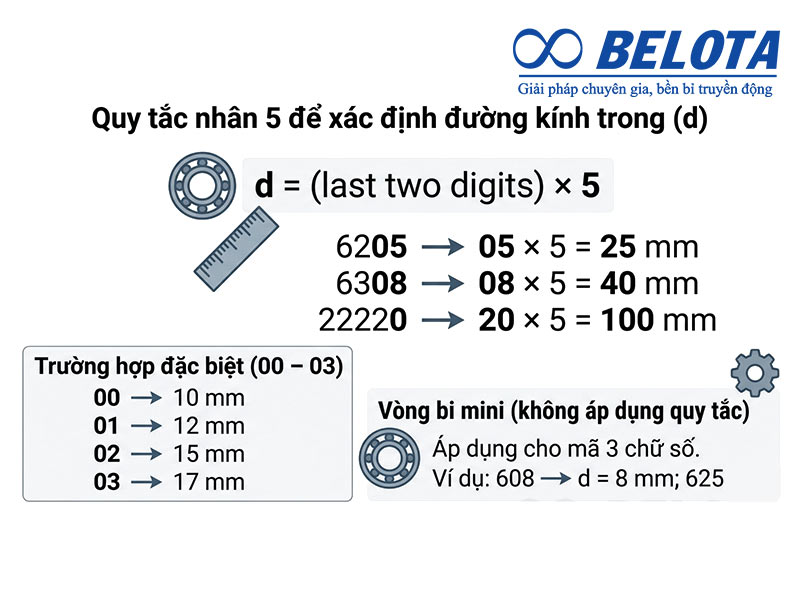

Quy tắc nhân 5 giúp xác định đường kính nhanh
Đọc chuỗi kích thước (xác định D và B)
Ký tự đứng trước 2 số cuối trong mã vòng bi thể hiện chuỗi kích thước (dimension series) - cho biết tỷ lệ giữa đường kính ngoài (D) và chiều rộng (B) so với đường kính trong (d):
| Ký hiệu | Mô tả | Ví dụ |
|---|---|---|
| 8 | Siêu mỏng (extra thin) | 6800, 6801 |
| 9 | Rất mỏng (extra light) | 6900, 6901 |
| 0 | Nhẹ (light) | 6000, 6001 |
| 2 | Trung bình | 6200, 6201 |
| 3 | Trung bình nặng | 6300, 6301 |
| 4 | Nặng (heavy) | 6400, 6401 |
Ví dụ với cùng đường kính trong d = 25 mm:
- 6005 (chuỗi 0): D = 47 mm, B = 12 mm
- 6205 (chuỗi 2): D = 52 mm, B = 15 mm
- 6305 (chuỗi 3): D = 62 mm, B = 17 mm
Chuỗi càng lớn -> vòng bi càng dày và chịu tải cao hơn.
Cách đo kích thước vòng bi khi mất mã số
Trong thực tế vận hành, nhiều vòng bi đã bị mờ mã, hư hỏng bề mặt hoặc không xác định được nguồn gốc. Khi đó, việc đo kích thước trực tiếp là phương pháp chính xác nhất để lựa chọn sản phẩm thay thế. Nên sử dụng thước cặp để đảm bảo độ chính xác.
Ba thông số bắt buộc: d – D – B
| Ký hiệu | Thông số | Cách đo |
|---|---|---|
| d | Đường kính trong | Dùng ngàm đo trong, đo tại 2 vị trí vuông góc và lấy trung bình |
| D | Đường kính ngoài | Dùng ngàm đo ngoài, đo tại 2 vị trí vuông góc |
| B | Chiều rộng (độ dày) | Đo khoảng cách giữa hai mặt bên của vòng bi |
Khuyến nghị thực tế: Nên đo mỗi thông số ít nhất 3 lần tại các vị trí khác nhau và lấy giá trị trung bình.
Sai số tham khảo:
- ±0,1 mm với vòng bi kích thước nhỏ và trung bình
- ±0,2 mm với vòng bi kích thước lớn

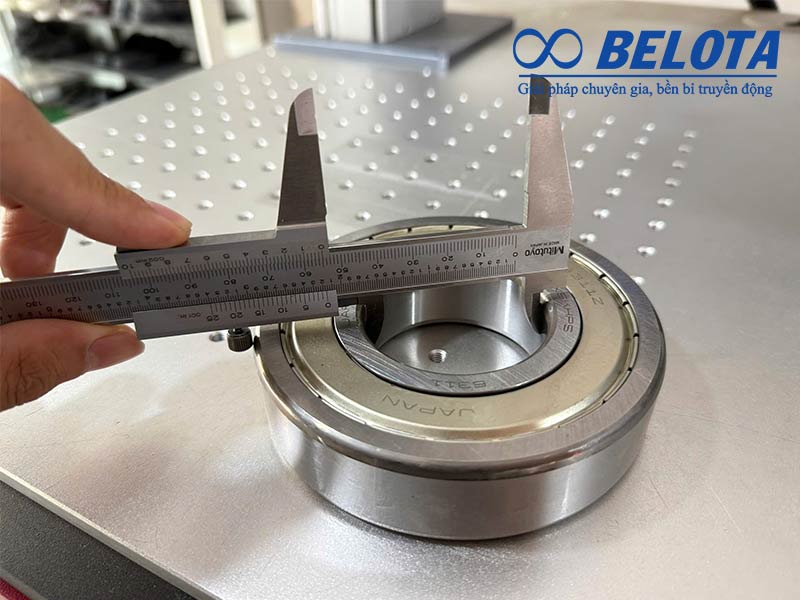

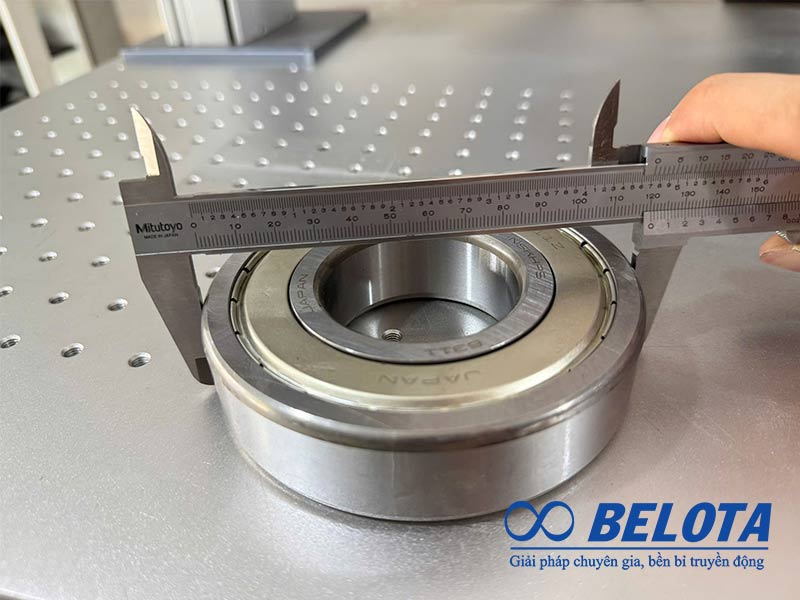

Dùng ngàm đo trong của thước để xác định d
Thông số bổ sung: bán kính góc vát (r)
Bán kính góc vát (ký hiệu r hoặc rs min) là phần bo tròn tại vị trí tiếp giáp giữa mặt đầu và mặt bên của vòng bi.
Ý nghĩa trong lắp đặt:
- Bán kính vai trục hoặc vai gối đỡ phải nhỏ hơn r của vòng bi
- Nếu không, sẽ xảy ra hiện tượng cấn cơ khí → gây nứt hoặc hỏng vòng bi
Công thức hỗ trợ tính toán kỹ thuật
Khi cần tính toán khe hở lắp ghép hoặc giãn nở nhiệt, có thể sử dụng công thức chu vi:
Ứng dụng thực tế: Trong môi trường nhiệt độ cao (lò nung, máy ép nhựa), vật liệu kim loại sẽ giãn nở. Việc xác định chu vi giúp kỹ sư tính toán chính xác độ giãn theo hệ số giãn nở nhiệt của thép (≈ 11–12 × 10⁻⁶ /°C), từ đó đảm bảo độ lắp ghép phù hợp.
Mối liên hệ giữa chiều rộng B và khả năng chịu tải
Chiều rộng B không chỉ ảnh hưởng đến lắp đặt mà còn liên quan trực tiếp đến khả năng chịu tải của vòng bi:
- B lớn hơn → số lượng bi/con lăn nhiều hơn hoặc kích thước phần tử lăn lớn hơn → tăng tải động (C) và tải tĩnh (C₀)
- Trong cùng đường kính trong (ví dụ: 6205 vs 6305):
- Dòng 6305 có B lớn hơn → khả năng chịu tải cao hơn → phù hợp ứng dụng tải nặng
- Với vòng bi tiếp xúc góc (dòng 7xxx):
- Góc tiếp xúc (15°, 25°, 40°) kết hợp với B sẽ quyết định khả năng chịu tải hướng tâm và tải dọc trục
Đây là thông số quan trọng cần kiểm tra khi lựa chọn hoặc thay thế vòng bi trong hệ thống tải trọng cao.

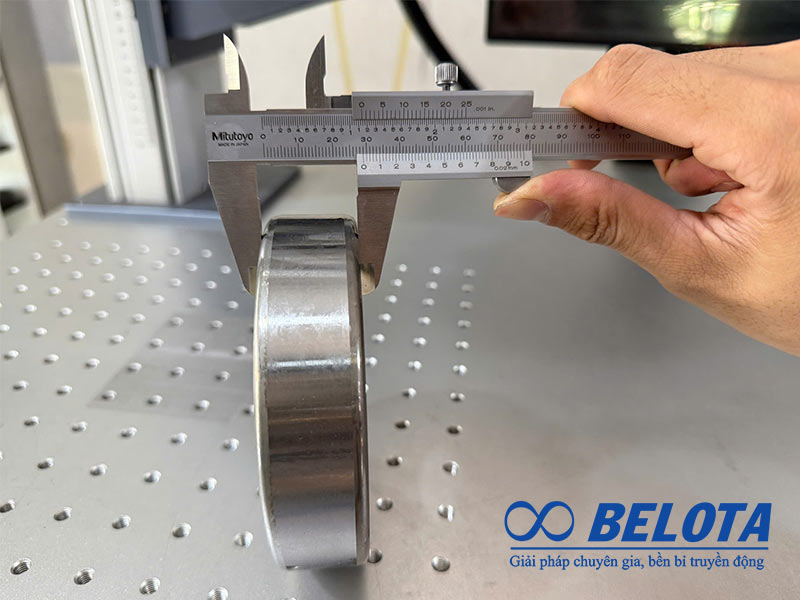

Chiều rộng ảnh hưởng đến khả năng chịu tải của vòng bi
Ý nghĩa của các ký hiệu sản phẩm và lồng bi
Hậu tố đi sau mã kích thước thể hiện loại nắp chắn (seal/shield) và lồng bi (cage). Đây là các yếu tố ảnh hưởng trực tiếp đến môi trường làm việc, độ bền và chu kỳ bảo trì của vòng bi.
| Ký hiệu nắp chắn (seal/shield) | Loại nắp | Đặc điểm |
|---|---|---|
| (Không ký hiệu) | Không nắp (open) | Cho phép bôi trơn từ bên ngoài, không chống bụi/nước |
| Z / ZZ (2Z) | Nắp chắn kim loại | Không tiếp xúc với vòng trong → ma sát thấp, tốc độ cao, chống bụi tốt, chịu nhiệt ~150°C |
| RS / 2RS | Phớt cao su tiếp xúc | Tiếp xúc trực tiếp với vòng trong → kín hoàn toàn, chống nước/bụi tốt, ma sát cao hơn, nhiệt độ ~110°C |
| DDU / LLU / RZ | Phớt cao su ma sát thấp | Biến thể của 2RS (tùy hãng), giảm ma sát → phù hợp tốc độ cao |
| RZ / LZ | Phớt không tiếp xúc | Khe hở nhỏ với vòng trong → cân bằng giữa tốc độ và khả năng chống bụi |
Lưu ý quan trọng:
Vòng bi ký hiệu 2RS thường đã được nạp sẵn mỡ bôi trơn từ nhà sản xuất. Trong điều kiện vận hành tiêu chuẩn, không cần bổ sung thêm mỡ. Việc bôi trơn bổ sung sai cách có thể gây quá nhiệt và giảm tuổi thọ vòng bi.
| Ký hiệu lồng bi (cage) | Vật liệu | Đặc điểm |
|---|---|---|
| J / (không ghi) | Thép dập | Tiêu chuẩn, chi phí thấp, độ bền tốt |
| M | Đồng thau gia công | Chịu tải lớn, ma sát và nhiệt độ cao, độ bền cao |
| TN9 / P / PA66 | Nhựa kỹ thuật (polyamide) | Trọng lượng nhẹ, vận hành êm, phù hợp tốc độ cao, chịu nhiệt ~120°C |
| F | Thép không gỉ | Chống ăn mòn, phù hợp môi trường hóa chất |

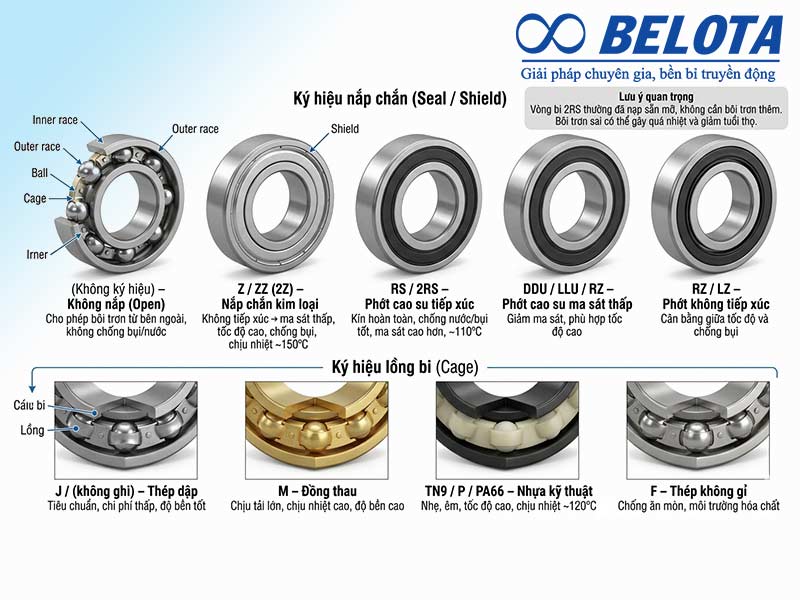

Nắp chắn và lồng bi ảnh hưởng trực tiếp đến môi trường làm việc cùng với tuổi thọ vòng bi
Phân loại khe hở trong (clearance) và dung sai (tolerance)
Khe hở trong - ký hiệu C (radial clearance)
Khe hở trong là độ dịch chuyển tương đối giữa vòng trong và vòng ngoài theo phương hướng tâm trước khi lắp đặt. Đây là thông số quan trọng nhưng thường bị bỏ qua khi thay thế vòng bi.
| Ký hiệu | Mức khe hở | Ứng dụng |
|---|---|---|
| C2 | Nhỏ hơn tiêu chuẩn | Lắp chặt, yêu cầu độ chính xác cao, ít rung động (trục chính máy mài, servo) |
| CN (không ghi) | Tiêu chuẩn | Ứng dụng công nghiệp phổ thông |
| C3 | Lớn hơn tiêu chuẩn | Tốc độ cao, nhiệt độ cao, lắp chặt → bù giãn nở nhiệt (phổ biến nhất) |
| C4 | Lớn hơn C3 | Chênh lệch nhiệt lớn giữa trục và vỏ (ví dụ: trục thép – vỏ nhôm) |
| C5 | Lớn nhất | Ứng dụng đặc biệt, trục dài, giãn nở nhiệt lớn |
Nguyên tắc lựa chọn:
- Ưu tiên C3 cho ứng dụng tốc độ trung bình – cao (> 1500 vòng/phút)
- Dùng CN cho tốc độ thấp, tải nặng (< 500 vòng/phút)
Lựa chọn sai khe hở là nguyên nhân phổ biến gây kẹt vòng bi hoặc mài mòn sớm.

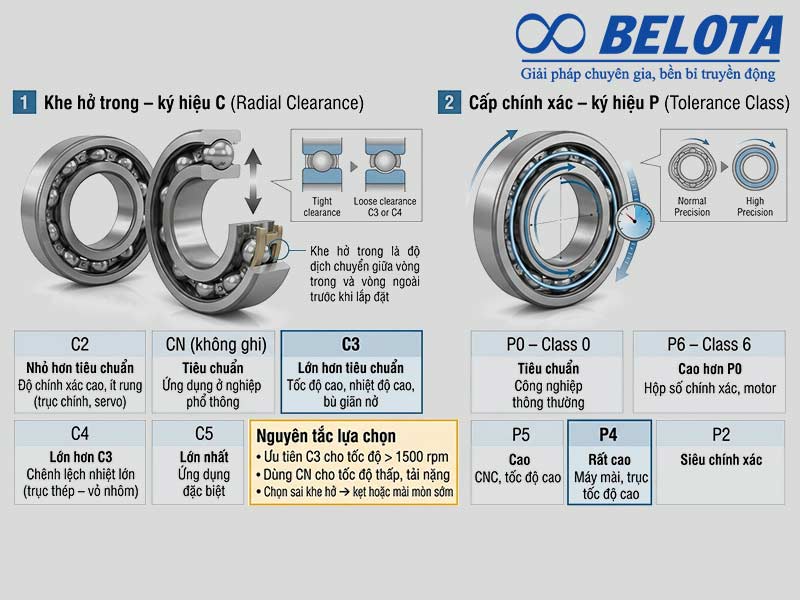

Lựa chọn sai khe hở sẽ làm vòng bi bị kẹt hoặc nhanh mòn
Cấp chính xác - ký hiệu P (tolerance class)
Cấp chính xác thể hiện độ sai lệch hình học và kích thước của vòng bi theo tiêu chuẩn ISO 492:
| Ký hiệu ISO | Tương đương JIS | Mức độ | Ứng dụng |
|---|---|---|---|
| P0 | Class 0 | Tiêu chuẩn | Công nghiệp thông thường (không ghi trên vòng bi) |
| P6 | Class 6 | Cao hơn P0 | Hộp số chính xác, motor chất lượng cao |
| P5 | Class 5 | Cao | Trục chính máy CNC, máy gia công tốc độ cao |
| P4 | Class 4 (ABEC 7) | Rất cao | Máy mài chính xác, trục tốc độ cao |
| P2 | Class 2 (ABEC 9) | Siêu chính xác | Thiết bị đo lường, hàng không, |
Vật liệu và độ cứng của vòng bi
Vật liệu chế tạo vòng bi
Thép crom cacbon cao
ký hiệu GCr15 (Trung Quốc), 100Cr6 (châu Âu), SUJ2 (Nhật Bản), là vật liệu tiêu chuẩn cho phần lớn vòng bi công nghiệp:
- Thành phần: ~1% Carbon, ~1,5% Crom
- Độ cứng sau nhiệt luyện: 60–65 HRC
- Đặc tính: Khả năng chịu mài mòn và chịu tải tiếp xúc cao, phù hợp sản xuất hàng loạt
- Thép không gỉ martensitic - ký hiệu SUS440C, X65Cr13:
- Độ cứng sau nhiệt luyện: ~58–62 HRC
Ưu điểm: Chống ăn mòn tốt trong môi trường ẩm, hóa chất nhẹ hoặc nước biển
Nhược điểm: Khả năng chịu tải thấp hơn thép GCr15
Thường nhận biết qua tiền tố S hoặc SS trong mã vòng bi (ví dụ: SS6205-2RS)
Thép thấm cacbon (case hardened steel)
Sử dụng cho vòng bi kích thước lớn (D > 300 mm) hoặc vòng bi con lăn côn
Cấu trúc:
- Lõi dẻo → chịu va đập tốt
- Bề mặt cứng → chống mài mòn cao
- Vai trò của độ cứng trong vận hành
- Độ cứng (HRC) là yếu tố quyết định đến tuổi thọ và độ ổn định của vòng bi trong thực tế:
- Tuổi thọ mỏi (rolling contact fatigue):
- Giảm 1–2 HRC có thể làm giảm 20–30% tuổi thọ L10
- Do đó, cần kiểm soát chặt chẽ chất lượng vật liệu và quy trình nhiệt luyện
- Khả năng chống ấn lõm (static load resistance): Trong môi trường có va đập (máy nghiền, máy đập), độ cứng thấp sẽ gây vết lõm trên rãnh lăn
- Hậu quả: rung động, tiếng ồn và hư hỏng sớm
Kiểm tra nhanh tại hiện trường
Sử dụng bút đo độ cứng Rockwell cầm tay để kiểm tra vòng bi khi nhập kho
Vòng bi đạt chuẩn thường có độ cứng ~60 HRC trở lên
Sản phẩm kém chất lượng thường chỉ đạt 50–55 HRC do xử lý nhiệt không đạt yêu cầu
Phần mềm và công cụ tra cứu từ nhà sản xuất uy tín
Các thương hiệu vòng bi hàng đầu đều cung cấp công cụ tra cứu kỹ thuật miễn phí, hỗ trợ kỹ sư và bộ phận mua hàng xác định nhanh thông số, tải trọng và mã thay thế:
| Thương hiệu | Công cụ | Nền tảng |
|---|---|---|
| SKF | SKF Bearing Select, SKF Maintenance Products | Website, iOS, Android |
| NSK | NSK Smart Maintenance (NSK-SM) | Website |
| Schaeffler (FAG) | Bearinx® Online | Website |
| NTN | NTN Bearing Catalog App | iOS, Android |
| JTEKT (Koyo) | Koyo Bearing Catalog | iOS, Android |
Tài liệu catalog PDF tiêu chuẩn
Catalog dạng PDF từ nhà sản xuất là nguồn dữ liệu kỹ thuật chính xác và đầy đủ nhất, bao gồm:
- Kích thước tiêu chuẩn: d – D – B
- Tải trọng: C (động), C₀ (tĩnh)
- Tốc độ giới hạn
- Ký hiệu và bảng tra mã tương đương
Một số catalog phổ biến:
- SKF General Catalogue (TP1)
- NSK Rolling Bearings Catalogue (E1102)
- Schaeffler Rolling Bearing Catalogue (HR1)
Khuyến nghị:
- Nên tải catalog về và lưu trữ nội bộ để sử dụng offline
- Ưu tiên tra cứu trực tiếp từ catalog khi làm việc với đơn hàng kỹ thuật hoặc dự án lớn
- Tránh phụ thuộc hoàn toàn vào nguồn tra cứu không chính thống
Tra cứu mã tương đương (cross-reference)
Trong thực tế, doanh nghiệp thường cần thay thế vòng bi giữa các hãng do tối ưu chi phí hoặc gián đoạn nguồn cung. Khi đó, cần sử dụng bảng tra mã tương đương:
Nguyên tắc quan trọng:
- Đảm bảo tương thích đầy đủ: d – D – B, tải C, tải C₀, tốc độ giới hạn
- Không chỉ dựa vào mã số, vì mỗi hãng có thể có sai lệch nhỏ về thiết kế hoặc vật liệu
- Nên kiểm tra chéo bằng cả phần mềm hãng + catalog PDF để đảm bảo độ chính xác.
Tìm kiếm bằng hình ảnh (search by image)
Khi không thể đọc được mã vòng bi:
- Chụp rõ cả hai mặt vòng bi, đặc biệt là phần còn lại của mã số
- Sử dụng công cụ như Google Lens để tìm sản phẩm tương tự
- Kết hợp với 3 thông số đo thực tế (d – D – B) để tăng độ chính xác
- Với các trường hợp phức tạp, nên gửi thông tin cho đội ngũ kỹ thuật Belota nghiên cứu và tư vấn chính xác .
Kết hợp với đo thông số thực tế để tăng độ chính xác
Bảng tra cứu nhanh các mã vòng bi phổ biến trong công nghiệp
| Mã vòng bi | d (mm) | D (mm) | B (mm) | Tải động C (kN) |
|---|---|---|---|---|
| 6004-2RS | 20 | 42 | 12 | ~9.3 |
| 6205-2RS | 25 | 52 | 15 | ~14.0 |
| 6206-ZZ | 30 | 62 | 16 | ~19.5 |
| 6305-C3 | 25 | 62 | 17 | ~22.4 |
| 6308-2RS | 40 | 90 | 23 | ~42.3 |
| 22210-E | 50 | 90 | 23 | ~110 |
| NU210-E | 50 | 90 | 20 | ~95 |
| 30208 | 40 | 80 | 19.75 | ~63 |
| 51205 | 25 | 47 | 15 | ~28.5 |
| 7206-BECBP | 30 | 62 | 16 | ~25.5 |
Các sai lầm phổ biến khi chọn vòng bi cần tránh
Việc lựa chọn vòng bi tưởng chừng đơn giản nhưng lại mắc nhiều sai sót ảnh hưởng trực tiếp đến hiệu suất vận hành và tuổi thọ thiết bị. Dưới đây là những lỗi thường gặp cần lưu ý:
Bỏ qua hậu tố kỹ thuật của vòng bi
Chỉ chọn theo mã cơ bản (ví dụ: 6205) mà không kiểm tra hậu tố → dễ sai loại phớt, khe hở trong hoặc cấp chính xác, dẫn đến vận hành không phù hợp.
Bôi trơn sai cách
Tự ý bơm thêm mỡ vào vòng bi đã có sẵn phớt (2RS, ZZ) → làm tăng nhiệt độ, phá hỏng phớt và giảm tuổi thọ vòng bi.
Chọn sai khe hở trong (C clearance)
- Sử dụng CN thay cho C3 trong môi trường nhiệt độ cao → nguy cơ bó kẹt vòng bi.
- Sử dụng C3 cho tải nặng, tốc độ thấp → gây rung, giảm độ ổn định khi vận hành.
Nhầm lẫn kích thước và series vòng bi
- Nhầm giữa các dòng 6000, 6200, 6300 → không lắp được hoặc không đáp ứng đúng tải trọng thiết kế.
- Thay thế khác hãng nhưng không kiểm tra tương đương
- Chỉ đối chiếu mã sản phẩm giữa các hãng → có thể sai khác về cấu trúc, tiêu chuẩn kỹ thuật và khả năng chịu tải.
Bỏ qua điều kiện vận hành thực tế
Không đánh giá các yếu tố như nhiệt độ, tốc độ, môi trường làm việc → dù chọn đúng mã vẫn dẫn đến hư hỏng sớm.
Câu hỏi thường gặp
Vòng bi ZZ và 2RS khác nhau như thế nào? Nên dùng loại nào?
Trả lời:
- ZZ (2 nắp sắt): Chống bụi tốt, chịu được nhiệt độ cao hơn nhưng không chống được nước. Thường dùng cho môi trường khô ráo.
- 2RS (2 nắp cao su): Chống bụi và chống nước tuyệt đối. Tuy nhiên, do có sự tiếp xúc ma sát giữa nắp và vòng nên không ưu tiên cho tốc độ quá cao.
Lời khuyên: Nếu máy móc làm việc trong môi trường ẩm ướt hoặc bụi mịn, hãy chọn 2RS.
Ký hiệu C3 trên vòng bi có ý nghĩa gì?
Trả lời: Ký hiệu C3 chỉ khe hở hướng tâm của vòng bi lớn hơn mức tiêu chuẩn (CN). Loại này thường được dùng cho các motor điện có tốc độ vòng quay cao hoặc môi trường sinh nhiệt mạnh. Khe hở lớn giúp vòng bi không bị bó cứng (kẹt) khi các viên bi và vòng thép giãn nở vì nhiệt.
Tôi có thể mua vòng bi Belota qua những kênh nào để được hỗ trợ kỹ thuật tốt nhất?
Trả lời: Để được tư vấn kỹ sâu về thông số và nhận báo giá tốt nhất, bạn có thể:
- Chat trực tiếp tại Fanpage/Website của Belota.
- Gửi hình ảnh thông số qua Zalo kỹ thuật.
- Đến trực tiếp kho hàng của Belota để kiểm tra độ cứng, độ êm và nhận tư vấn trực tiếp từ kỹ thuật viên.
Kết luận
Việc đọc thông số chính xác vòng bi là kỹ năng nền tảng giúp kiểm soát rủi ro hư hỏng và tối ưu chi phí bảo trì. Quy trình chuẩn gồm: đọc mã chính để xác định kích thước, đọc hậu tố để hiểu đặc tính kỹ thuật, đo d–D–B khi mất mã, và luôn đối chiếu catalog khi thay thế.
Đồng thời, cần kiểm tra đầy đủ điều kiện vận hành như nhiệt độ, tải trọng và môi trường để lựa chọn phù hợp. Việc nắm vững cách đọc thông số vòng bi sẽ giúp quá trình lựa chọn chính xác và hiệu quả hơn trong thực tế. Nếu bạn cần tư vấn chọn vòng bi cho ứng dụng cụ thể, hãy liên hệ đội ngũ kỹ thuật Belota để được hỗ trợ nhanh chóng và chính xác.
