Băng chuyền IQF tấm phẳng là hệ thống cấp đông nhanh từng sản phẩm riêng lẻ (Individual Quick Freezing - IQF) bằng băng tải tấm inox phẳng kết hợp luồng gió lạnh tốc độ cao. Thiết bị giúp thực phẩm đạt nhiệt độ tâm -18°C trong thời gian ngắn, giữ nguyên hình dạng, màu sắc, cấu trúc và giá trị dinh dưỡng sau cấp đông. Đây là giải pháp được ứng dụng rộng rãi trong các nhà máy chế biến thủy sản, thịt, nông sản và thực phẩm chế biến nhờ khả năng cấp đông nhanh, hạn chế hao hụt trọng lượng và đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm như HACCP và FDA.
Băng chuyền IQF tấm phẳng là gì?

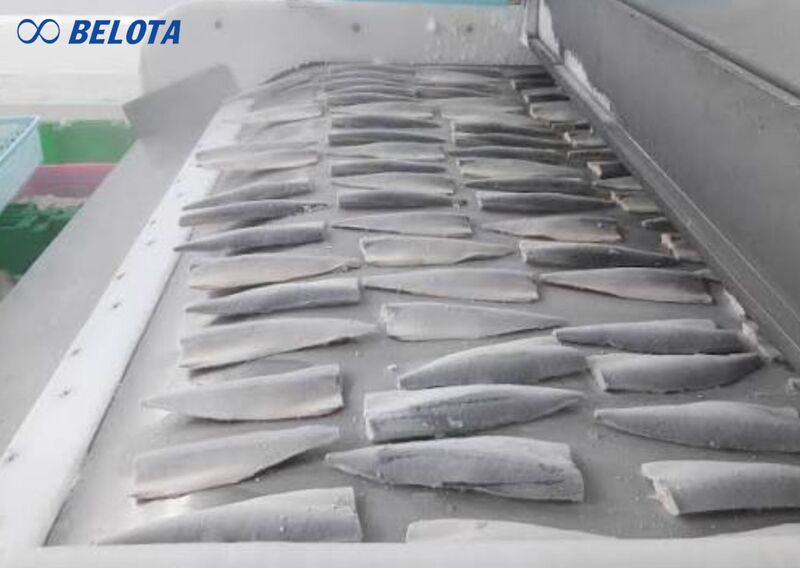

Băng chuyền IQF tấm phẳng là hệ thống cấp đông nhanh từng cá thể sử dụng băng tải bằng thép không gỉ có bề mặt phẳng, mịn và không có mối nối thay vì dạng lưới. Băng tải này được làm từ các hợp kim chuyên dụng cho ngành thực phẩm, đảm bảo độ bền và khả năng truyền nhiệt cao
Khác với băng tải lưới, băng tải tấm phẳng không để lại dấu hằn trên sản phẩm, đặc biệt phù hợp với các thực phẩm yêu cầu tính thẩm mỹ cao.

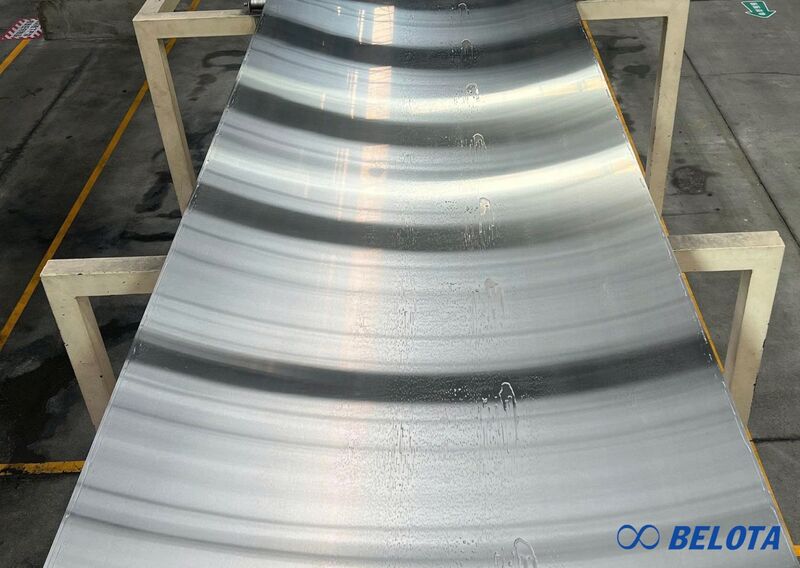

Băng chuyền IQF tấm phẳng được làm từ các hợp kim chuyên dụng cho ngành thực phẩm
Nguyên lý hoạt động của băng chuyền IQF tấm phẳng
Hệ thống hoạt động dựa trên sự kết hợp của cấp đông va đập (Impingement), hiệu ứng Coanda và truyền nhiệt tiếp xúc, giúp tăng tốc độ cấp đông và đảm bảo chất lượng sản phẩm.
1. Cấp đông va đập (Impingement): Hàng nghìn tia khí lạnh tốc độ cao được thổi đồng thời lên bề mặt trên của sản phẩm và mặt dưới thông qua băng tải thép, tăng hiệu quả trao đổi nhiệt và rút ngắn thời gian cấp đông.
2. Hiệu ứng Coanda: Luồng khí lạnh bám sát bề mặt sản phẩm, làm lạnh đồng đều, giảm thất thoát độ ẩm và giữ nguyên hình dạng sản phẩm.
3. Truyền nhiệt tiếp xúc: Băng tải thép dẫn nhiệt tốt, giúp loại bỏ nhiệt từ mặt dưới của sản phẩm, nâng cao hiệu quả cấp đông hai mặt.

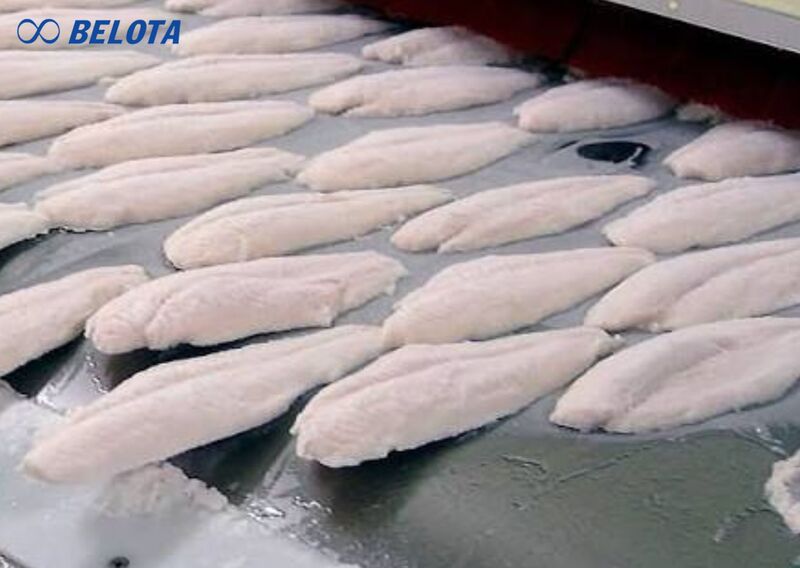

Nguyên lý hoạt động của băng chuyền IQF tấm phẳng
Cấu tạo của băng chuyền IQF phẳng cấp đông
- Khung băng tải: Chế tạo từ inox SUS304, có độ bền cao, chống ăn mòn, đáp ứng các tiêu chuẩn vệ sinh trong ngành thực phẩm.
- Băng tải inox phẳng: Sử dụng tấm inox phẳng chuyên dụng, dẫn nhiệt tốt, chịu được nhiệt độ âm sâu và thuận tiện cho việc vệ sinh.
- Buồng cấp đông: Lắp ghép từ panel PU cách nhiệt dày khoảng 125 mm, hai mặt bọc inox 304 giúp giảm thất thoát nhiệt và tiết kiệm năng lượng.
- Hệ thống quạt và dàn lạnh: Quạt cao áp tạo luồng khí lạnh tốc độ lớn kết hợp với dàn lạnh hiệu suất cao, giúp sản phẩm được cấp đông nhanh và đồng đều.
- Hệ thống điều khiển: Điều khiển bằng PLC và màn hình HMI, cho phép cài đặt tốc độ băng tải, nhiệt độ buồng đông, tốc độ quạt và thời gian cấp đông. Hệ thống có thể tích hợp SCADA để giám sát và quản lý toàn bộ dây chuyền sản xuất.

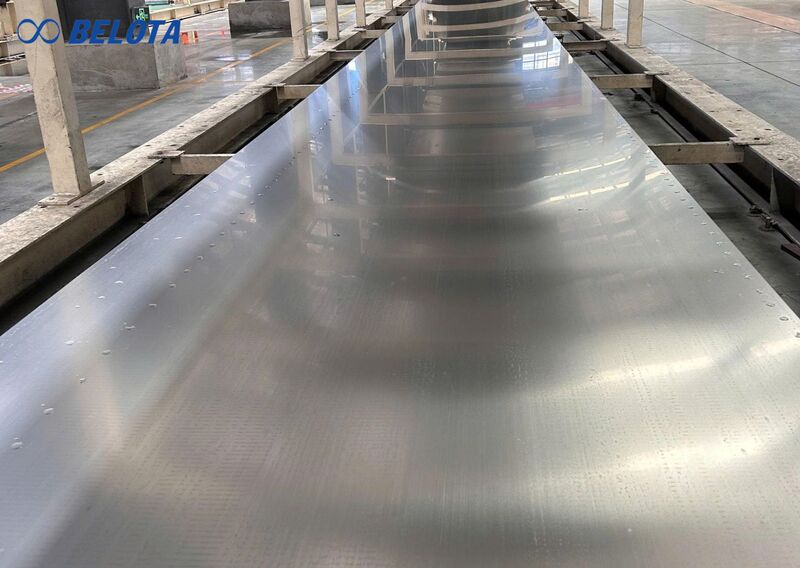

Cấu tạo của băng chuyền IQF phẳng cấp đông
Ưu điểm của băng chuyền IQF siêu tốc tấm phẳng
- Giữ nguyên chất lượng sản phẩm: Bề mặt thép phẳng, không mối nối giúp sản phẩm không bám dính, không để lại dấu mắt lưới như băng tải lưới inox, đồng thời hạn chế biến dạng sau cấp đông. Quá trình cấp đông nhanh cũng giúp giữ màu sắc, cấu trúc, độ tươi và giá trị dinh dưỡng của thực phẩm.
- Cấp đông nhanh và đồng đều: Luồng khí lạnh được phân bố đều trên toàn bộ bề mặt sản phẩm, giúp cấp đông nhanh, giữ được màu sắc, hương vị và giá trị dinh dưỡng.
- Giảm hao hụt trọng lượng: Thời gian cấp đông ngắn giúp hạn chế mất nước, giảm tỷ lệ hao hụt và nâng cao chất lượng thành phẩm.
- Tiết kiệm năng lượng: Buồng đông cách nhiệt hiệu quả kết hợp hệ thống quạt tối ưu giúp giảm điện năng tiêu thụ và hạn chế thất thoát nhiệt.
- Vận hành liên tục: Hệ thống hoạt động ổn định trong thời gian dài, giảm số lần dừng máy để xả tuyết, từ đó nâng cao năng suất sản xuất.
- Dễ vệ sinh và bảo trì: Khung inox cùng thiết kế kết cấu mở giúp vệ sinh nhanh, hạn chế đọng nước và đáp ứng các tiêu chuẩn an toàn thực phẩm như HACCP, FDA.

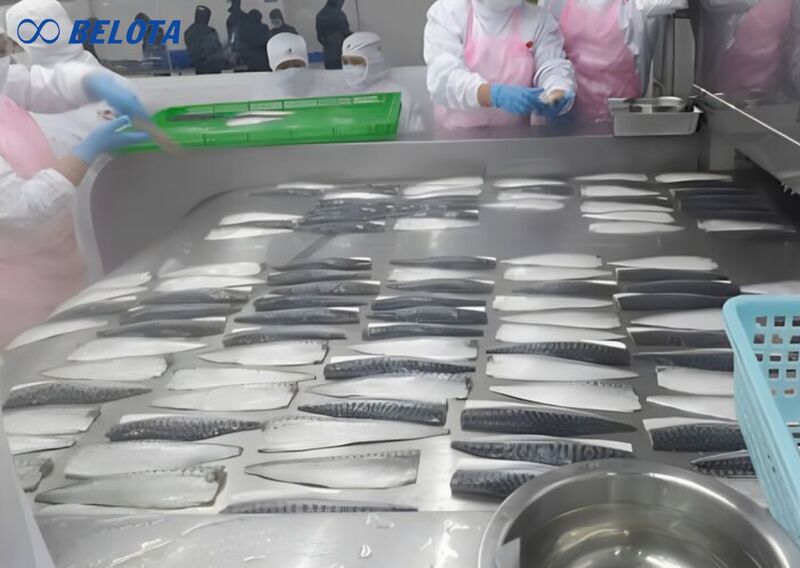

Ưu điểm của băng chuyền IQF cấp đông phẳng
Thông số kỹ thuật của băng tải IQF tấm phẳng
Thông số có thể thay đổi theo yêu cầu thiết kế của từng nhà máy.
| Thông số | Giá trị |
|---|---|
| Loại băng tải | Băng tải thép tấm phẳng (Steel Belt) |
| Vật liệu | Thép không gỉ (Stainless Steel) |
| Bề mặt | Phẳng, không mối nối (Joint-free) |
| Chiều rộng băng tải | 1.200 mm, 1.500 mm hoặc 1.800 mm |
| Độ dày băng tải | 0.5 mm, 0.8 mm, 1.0 mm, 1.2 mm |
| Độ bền kéo | 1.150 – 1.200 MPa |
| Độ cứng | 360 – 380 HV5 |
| Chiều dài tối đa | Lên đến 150 m/cuộn |
| Hệ thống truyền động | Động cơ giảm tốc kết hợp biến tần |
| Hệ thống căn chỉnh | Khí nén hoặc dây dẫn hướng Vee-rope |
| Hệ thống vệ sinh | Rửa băng tải và xả đá tự động |
| Ứng dụng | Cấp đông thủy sản, thịt, gia cầm, bánh, rau củ và thực phẩm chế biến |
Bảng so sánh băng chuyền IQF tấm phẳng và băng chuyền IQF lưới
| Tiêu chí | Băng chuyền IQF tấm phẳng | Băng chuyền IQF lưới |
|---|---|---|
| Bề mặt băng tải | Tấm thép không gỉ phẳng (Steel Belt) | Lưới thép không gỉ (Mesh Belt) |
| Khả năng giữ hình dạng | Rất tốt, không để lại vết hằn trên sản phẩm | Có thể để lại dấu mắt lưới trên sản phẩm mềm |
| Loại sản phẩm phù hợp | Cá phi lê, tôm, thịt cắt lát, thực phẩm mỏng, dễ biến dạng | Hải sản nguyên con, rau củ, thực phẩm dạng rời |
| Hiệu quả cấp đông | Cấp đông nhanh, truyền nhiệt hiệu quả và đồng đều | Cấp đông nhanh, lưu thông khí lạnh tốt |
| Khả năng lưu thông khí lạnh | Làm lạnh từ phía trên kết hợp truyền nhiệt qua băng tải thép | Khí lạnh lưu thông từ cả mặt trên và mặt dưới sản phẩm |
| Chất lượng bề mặt sau cấp đông | Bề mặt phẳng, đẹp, không để lại dấu lưới | Có thể xuất hiện vết hằn trên một số sản phẩm |
| Vệ sinh | Bề mặt phẳng, dễ vệ sinh, ít bám cặn | Cần vệ sinh kỹ các mắt lưới để loại bỏ cặn bẩn |
| Ứng dụng | Thực phẩm xuất khẩu, sản phẩm giá trị cao, yêu cầu tính thẩm mỹ | Dây chuyền cấp đông nhiều loại thực phẩm và sản phẩm dạng rời |
| Chi phí đầu tư | Cao hơn do cấu tạo và công nghệ truyền nhiệt | Thấp hơn, phù hợp nhiều quy mô sản xuất |
Ứng dụng của băng chuyền IQF tấm phẳng
Băng chuyền IQF tấm phẳng (Steel Belt IQF) được sử dụng rộng rãi trong ngành chế biến thực phẩm nhờ bề mặt thép phẳng, không bám dính và không để lại dấu vết mắt lưới trên sản phẩm. Công nghệ này đặc biệt phù hợp với các sản phẩm có giá trị cao, mềm hoặc yêu cầu giữ nguyên hình dạng sau cấp đông.
Thủy hải sản
Là ứng dụng phổ biến nhất của băng chuyền IQF tấm phẳng, thích hợp cho các sản phẩm như phi lê cá tra, cá basa, cá hồi, cá cắt khoanh, cá cắt bướm, tôm nguyên con và tôm chế biến. Băng tải giúp sản phẩm không bị biến dạng, không bám dính và giữ bề mặt phẳng đẹp sau khi cấp đông.
Thịt và thực phẩm chế biến
Được sử dụng để cấp đông các loại thịt cắt lát, thịt cắt khối, thực phẩm giá trị gia tăng và các sản phẩm chế biến sẵn, giúp duy trì chất lượng, hình dạng và giá trị cảm quan.
Rau củ và trái cây đông lạnh
Phù hợp với các loại rau củ, trái cây cần giữ nguyên hình dáng, hạn chế dập nát và giảm thất thoát độ ẩm trong quá trình cấp đông nhanh.
Sản phẩm mềm và dễ bám dính
Băng tải thép phẳng là giải pháp lý tưởng cho các sản phẩm có kết cấu mềm hoặc bề mặt dễ dính. Bề mặt thép nhẵn giúp sản phẩm dễ tách khỏi băng tải, hạn chế hư hỏng và nâng cao hiệu quả sản xuất.
Thức ăn cho thú cưng
Ngoài ngành thực phẩm, băng chuyền IQF tấm phẳng còn được ứng dụng trong dây chuyền sản xuất thức ăn đông lạnh cho thú cưng, đáp ứng yêu cầu cấp đông nhanh và đảm bảo chất lượng sản phẩm.

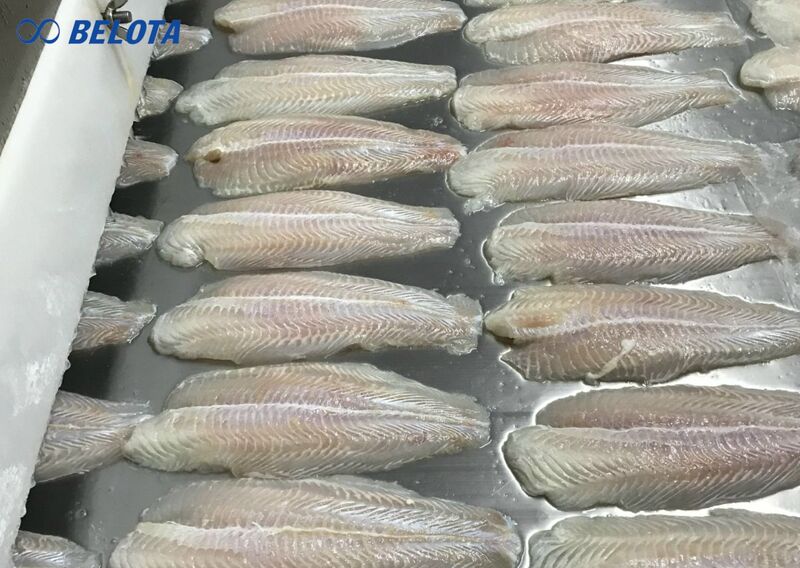

Ứng dụng của băng chuyền IQF tấm phẳng
Kinh nghiệm lựa chọn băng chuyền IQF dạng phẳng
Băng chuyền IQF dạng phẳng là giải pháp phù hợp cho các doanh nghiệp cần cấp đông nhanh nhưng vẫn đảm bảo giữ nguyên hình dạng và chất lượng sản phẩm. Hệ thống đặc biệt thích hợp trong các trường hợp:
- Cần giữ bề mặt sản phẩm phẳng, đẹp sau cấp đông.
- Không để lại dấu hằn trên thực phẩm.
- Cấp đông các sản phẩm mỏng, mềm hoặc dễ biến dạng.
- Đáp ứng tiêu chuẩn chất lượng cho hàng xuất khẩu.
- Vận hành liên tục với năng suất lớn trong dây chuyền sản xuất.
Đây là lựa chọn lý tưởng cho các sản phẩm như cá phi lê, tôm, thịt cắt lát và nhiều loại thực phẩm có yêu cầu cao về tính thẩm mỹ.
Để lựa chọn hệ thống phù hợp, doanh nghiệp nên cân nhắc các yếu tố sau:
- Loại thực phẩm cần cấp đông.
- Công suất sản xuất (kg/giờ).
- Thời gian cấp đông yêu cầu.
- Kích thước và mặt bằng nhà xưởng.
- Loại môi chất lạnh sử dụng.
- Mức độ tự động hóa của dây chuyền.
Các tiêu chuẩn vệ sinh và an toàn thực phẩm cần đáp ứng.
Việc xác định đúng nhu cầu ngay từ đầu sẽ giúp lựa chọn cấu hình băng chuyền IQF dạng phẳng phù hợp, tối ưu hiệu quả cấp đông, tiết kiệm chi phí đầu tư và giảm chi phí vận hành trong suốt quá trình sử dụng.
Belota - Cung cấp băng chuyền IQF tấm phẳng theo yêu cầu
Công ty TNHH Belota chuyên tư vấn, thiết kế và cung cấp băng chuyền IQF tấm phẳng theo yêu cầu của từng doanh nghiệp chế biến thực phẩm.
Chúng tôi cung cấp giải pháp với nhiều mức công suất khác nhau, sử dụng vật liệu inox chất lượng cao, đáp ứng tiêu chuẩn HACCP và FDA. Đội ngũ kỹ thuật hỗ trợ khảo sát, tư vấn, thiết kế, lắp đặt và bảo trì, giúp doanh nghiệp vận hành hệ thống ổn định, tiết kiệm năng lượng và nâng cao hiệu quả sản xuất.
Câu hỏi thường gặp về băng chuyền IQF tấm phẳng (FAQ)
Năng suất của băng chuyền IQF tấm phẳng là bao nhiêu?
Năng suất phụ thuộc vào kích thước hệ thống, loại thực phẩm và thời gian cấp đông. Các hệ thống có thể được thiết kế theo yêu cầu với công suất từ vài trăm kg đến nhiều tấn sản phẩm mỗi giờ.
Băng chuyền IQF tấm phẳng có tiết kiệm điện không?
Có. Hệ thống sử dụng buồng đông cách nhiệt, quạt gió và dàn lạnh hiệu suất cao, giúp tối ưu quá trình trao đổi nhiệt, giảm thất thoát lạnh và tiết kiệm điện năng trong quá trình vận hành.
Bao lâu nên bảo trì băng chuyền IQF tấm phẳng?
Nên kiểm tra và vệ sinh hệ thống định kỳ theo khuyến cáo của nhà sản xuất. Các hạng mục như băng tải, quạt, dàn lạnh, bộ truyền động và hệ thống điều khiển cần được bảo dưỡng thường xuyên để đảm bảo hiệu suất và kéo dài tuổi thọ thiết bị.
Kết luận
Băng chuyền IQF dạng phẳng là giải pháp cấp đông hiện đại, giúp sản phẩm đông nhanh, đồng đều, giữ nguyên hình dạng, màu sắc và chất lượng sau cấp đông. Với khả năng vận hành liên tục, tiết kiệm năng lượng và đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm, hệ thống được ứng dụng rộng rãi trong ngành thủy sản, thịt, nông sản và thực phẩm chế biến. Việc lựa chọn đúng cấu hình băng chuyền IQF phù hợp với loại sản phẩm, công suất và yêu cầu sản xuất sẽ giúp doanh nghiệp nâng cao năng suất, giảm chi phí vận hành và tăng giá trị sản phẩm. Nếu bạn đang tìm kiếm giải pháp băng chuyền IQF dạng phẳng chất lượng cao, hãy liên hệ Belota để được tư vấn, thiết kế và cung cấp hệ thống phù hợp với nhu cầu thực tế của nhà máy.
