Băng tải đếm sản phẩm

Trong môi trường sản xuất hiện đại, việc kiểm soát chính xác số lượng sản phẩm đầu ra là yếu tố quan trọng giúp doanh nghiệp quản lý tồn kho hiệu quả, theo dõi năng suất và đảm bảo tiến độ giao hàng. Tuy nhiên, phương pháp kiểm đếm thủ công vẫn tồn tại nhiều hạn chế như dễ xảy ra sai sót, tốn thời gian và khó đáp ứng khi sản lượng ngày càng tăng. Để giải quyết vấn đề này, băng tải đếm sản phẩm đã trở thành một giải pháp tự động hóa được nhiều doanh nghiệp lựa chọn. Vậy hệ thống này hoạt động như thế nào, mang lại những lợi ích gì và phù hợp với những ngành sản xuất nào? Hãy cùng Băng tải Belota tìm hiểu chi tiết trong bài viết dưới đây.

Hệ thống băng tải đếm sản phẩm là gì?

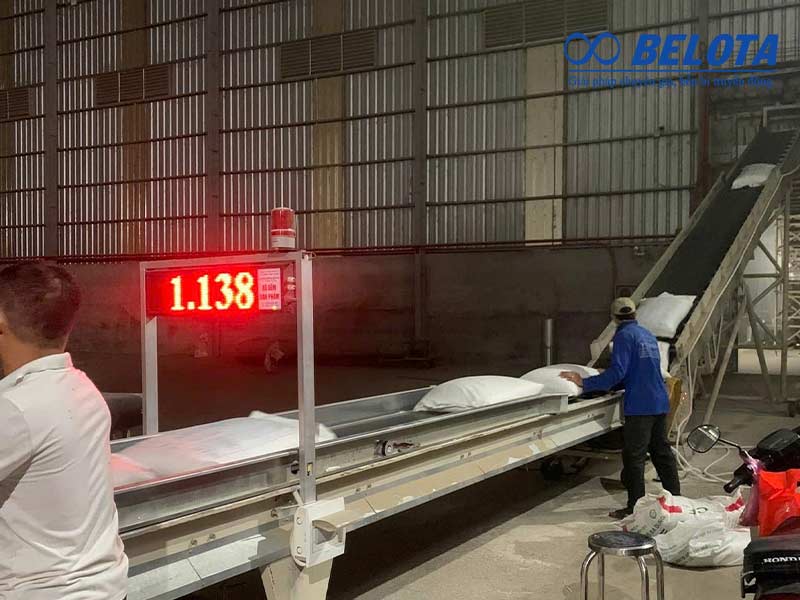

Băng tải đếm sản phẩm là hệ thống băng tải được tích hợp cảm biến và bộ điều khiển nhằm tự động nhận diện, ghi nhận và thống kê số lượng sản phẩm di chuyển qua một vị trí xác định trên dây chuyền sản xuất.

Tùy theo yêu cầu ứng dụng, hệ thống có thể thực hiện các chức năng như:

• Đếm tổng số lượng sản phẩm.
• Đếm theo lô sản xuất.
• Phân loại sản phẩm theo nhóm.
• Cảnh báo khi đạt số lượng cài đặt.
• Xuất tín hiệu điều khiển sang các thiết bị khác.

Giải pháp này được ứng dụng rộng rãi trong các ngành thực phẩm, đồ uống, dược phẩm, điện tử và logistics nhằm hỗ trợ kiểm soát sản lượng một cách tự động và chính xác.

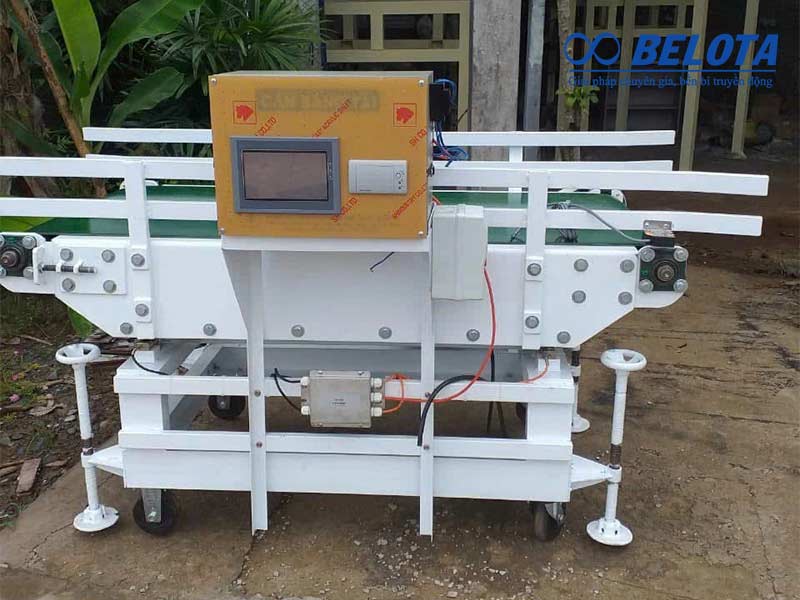

Cấu tạo chính của hệ thống kiểm đếm tự động

Một hệ thống băng tải đếm sản phẩm hoàn chỉnh thường bao gồm các cấu tạo chính sau:

• Khung băng tải: Là kết cấu chịu lực của toàn bộ hệ thống, thường được chế tạo từ thép sơn tĩnh điện hoặc inox tùy theo môi trường sử dụng.
• Dây băng tải: Có nhiệm vụ vận chuyển sản phẩm đến vị trí kiểm đếm. Các loại vật liệu phổ biến gồm PVC, PU, Modular hoặc lưới inox, được lựa chọn dựa trên đặc tính sản phẩm và điều kiện vận hành.
• Động cơ và bộ truyền động: Cung cấp lực kéo cho băng tải hoạt động ổn định, đồng thời đảm bảo tốc độ vận chuyển phù hợp với yêu cầu kiểm đếm.
• Cảm biến đếm sản phẩm: Phát hiện sản phẩm khi đi qua vị trí kiểm đếm và gửi tín hiệu về bộ điều khiển. Đây là thành phần ảnh hưởng trực tiếp đến độ chính xác của hệ thống.
• Bộ điều khiển PLC: Tiếp nhận và xử lý tín hiệu từ cảm biến, thực hiện chức năng đếm sản phẩm và điều khiển các thiết bị liên quan.
• Màn hình HMI: Cho phép người vận hành theo dõi số lượng sản phẩm, cài đặt thông số và giám sát trạng thái hoạt động của hệ thống.

Vì sao nên thay thế phương pháp kiểm đếm thủ công?

Trong nhiều nhà máy, việc kiểm đếm sản phẩm vẫn được thực hiện bằng nhân công. Tuy nhiên khi sản lượng tăng cao, phương pháp này thường bộc lộ nhiều hạn chế về độ chính xác, tốc độ xử lý và khả năng quản lý dữ liệu. Dưới đây là bảng so sánh giữa phương pháp kiểm đếm thủ công và hệ thống băng tải đếm sản phẩm tự động.

Tiêu chí so sánh	Kiểm đếm thủ công (Truyền thống)	Băng tải đếm sản phẩm (Tự động)
Độ chính xác	Dễ xảy ra sai sót do mệt mỏi hoặc mất tập trung.	Độ chính xác cao, hoạt động ổn định và ít phụ thuộc vào yếu tố con người.
Tốc độ xử lý	Khó đáp ứng các dây chuyền có tốc độ sản xuất lớn.	Kiểm đếm liên tục, phù hợp với các dây chuyền tốc độ cao.
Vận hành liên tục	Hiệu quả phụ thuộc vào nhân sự và thời gian làm việc.	Có thể vận hành liên tục trong nhiều ca sản xuất.
Quản lý dữ liệu	Ghi chép thủ công, mất nhiều thời gian đối chiếu số liệu.	Dữ liệu được cập nhật và lưu trữ tự động theo thời gian thực.
Truy xuất sản lượng	Khó tổng hợp và kiểm tra lịch sử sản xuất.	Dễ dàng thống kê sản lượng theo ca, ngày hoặc lô sản xuất.
Kết nối hệ thống	Gần như không thể tích hợp với hệ thống quản lý.	Có thể kết nối PLC, HMI, SCADA, MES hoặc ERP.
Chi phí nhân công	Cần bố trí nhân sự cho công việc kiểm đếm lặp đi lặp lại.	Giảm đáng kể nhu cầu nhân công kiểm đếm.
Khả năng mở rộng	Khó đáp ứng khi sản lượng tăng cao.	Dễ dàng nâng cấp và tích hợp thêm các chức năng tự động hóa.

Có thể thấy, việc đầu tư băng tải đếm sản phẩm không chỉ giúp nâng cao độ chính xác trong kiểm đếm mà còn hỗ trợ doanh nghiệp kiểm soát dữ liệu sản xuất tốt hơn, giảm chi phí vận hành và tạo nền tảng cho quá trình tự động hóa trong tương lai.

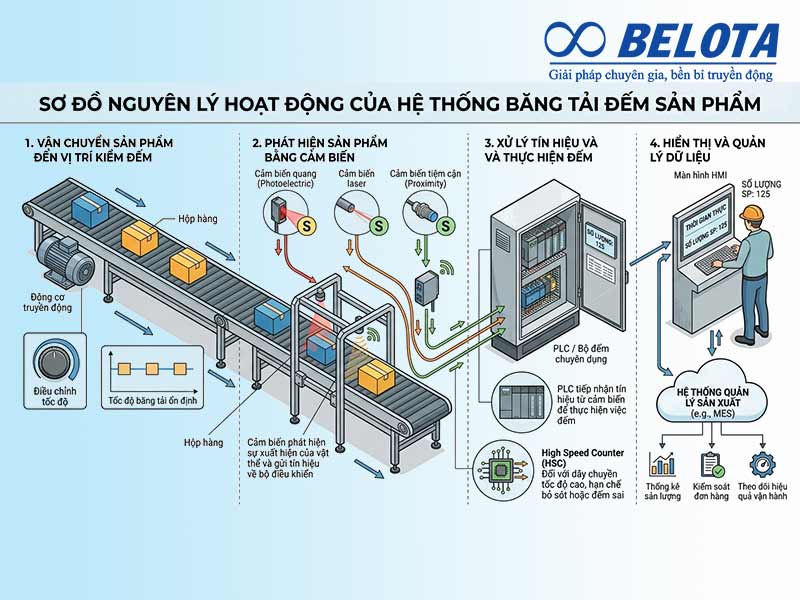

Nguyên lý vận hành của hệ thống

Băng tải đếm sản phẩm hoạt động dựa trên sự kết hợp giữa hệ thống vận chuyển, cảm biến và bộ điều khiển. Trong quá trình vận hành, băng tải có nhiệm vụ đưa sản phẩm di chuyển liên tục đến vị trí kiểm đếm, sau đó hệ thống sẽ tự động nhận diện và ghi nhận số lượng sản phẩm theo thời gian thực.

Vận chuyển sản phẩm đến vị trí kiểm đếm

Động cơ truyền động giúp băng tải vận chuyển sản phẩm với tốc độ ổn định đến khu vực lắp đặt cảm biến. Tùy theo yêu cầu sản xuất, tốc độ băng tải có thể được điều chỉnh nhằm đảm bảo khoảng cách phù hợp giữa các sản phẩm và nâng cao độ chính xác khi đếm.

Phát hiện sản phẩm bằng cảm biến

Khi sản phẩm đi qua vị trí kiểm đếm, cảm biến sẽ phát hiện sự xuất hiện của vật thể và gửi tín hiệu về bộ điều khiển. Tùy theo đặc điểm sản phẩm, hệ thống có thể sử dụng cảm biến quang, cảm biến laser hoặc cảm biến tiệm cận.

Xử lý tín hiệu và thực hiện đếm

PLC hoặc bộ đếm chuyên dụng tiếp nhận tín hiệu từ cảm biến để thực hiện việc đếm sản phẩm. Đối với các dây chuyền tốc độ cao, PLC thường được trang bị chức năng đếm tốc độ cao (High Speed Counter) nhằm hạn chế tình trạng bỏ sót hoặc đếm sai.

Hiển thị và quản lý dữ liệu

Sau khi xử lý, kết quả đếm được hiển thị trên màn hình HMI để người vận hành dễ dàng theo dõi. Ngoài ra, dữ liệu cũng có thể được truyền về hệ thống quản lý sản xuất nhằm hỗ trợ thống kê sản lượng, kiểm soát đơn hàng và theo dõi hiệu quả vận hành của dây chuyền.

Kinh nghiệm thực tế khi thiết kế và vận hành băng tải đếm sản phẩm

Qua quá trình triển khai thực tế, Belota nhận thấy độ chính xác của hệ thống băng tải đếm sản phẩm không chỉ phụ thuộc vào cảm biến hay PLC mà còn liên quan đến đặc tính sản phẩm, tốc độ vận hành và môi trường làm việc. Dưới đây là một số tình huống thường gặp và giải pháp cần lưu ý trong quá trình thiết kế, lắp đặt và vận hành hệ thống.

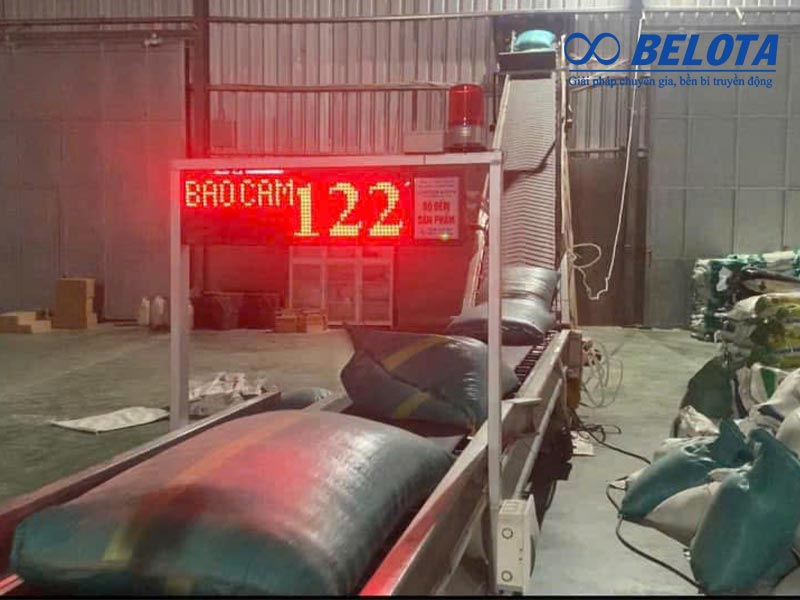

Lựa chọn loại băng tải phù hợp

Trong thực tế, nhiều trường hợp hệ thống đếm bị sai không phải do cảm biến mà do sản phẩm di chuyển không ổn định trên băng tải. Ví dụ, các sản phẩm nhỏ như nắp chai, linh kiện nhựa hoặc linh kiện điện tử thường phù hợp với băng tải PVC hoặc PU để đảm bảo sản phẩm đi đúng vị trí qua cảm biến. Đối với thùng carton hoặc khay nhựa, băng tải con lăn sẽ giúp vận chuyển ổn định và tiết kiệm chi phí hơn. Việc lựa chọn đúng loại băng tải ngay từ đầu giúp cảm biến nhận diện chính xác hơn, giảm lỗi đếm và hạn chế phải điều chỉnh hệ thống sau khi đưa vào vận hành.

Đối với sản phẩm kích thước nhỏ

Các sản phẩm như linh kiện điện tử, nắp chai, phụ kiện nhựa hoặc viên thuốc thường yêu cầu độ chính xác cao trong quá trình kiểm đếm. Đối với những ứng dụng này, cảm biến laser thường cho khả năng phát hiện ổn định hơn so với cảm biến quang thông thường, đặc biệt khi khoảng cách giữa các sản phẩm ngắn.

Đối với dây chuyền tốc độ cao

Khi sản phẩm di chuyển liên tục với tốc độ lớn, hệ thống cần sử dụng PLC có chức năng đếm tốc độ cao (High Speed Counter) để đảm bảo ghi nhận đầy đủ tín hiệu từ cảm biến. Đây là yếu tố quan trọng giúp hạn chế tình trạng bỏ sót sản phẩm trong quá trình vận hành.

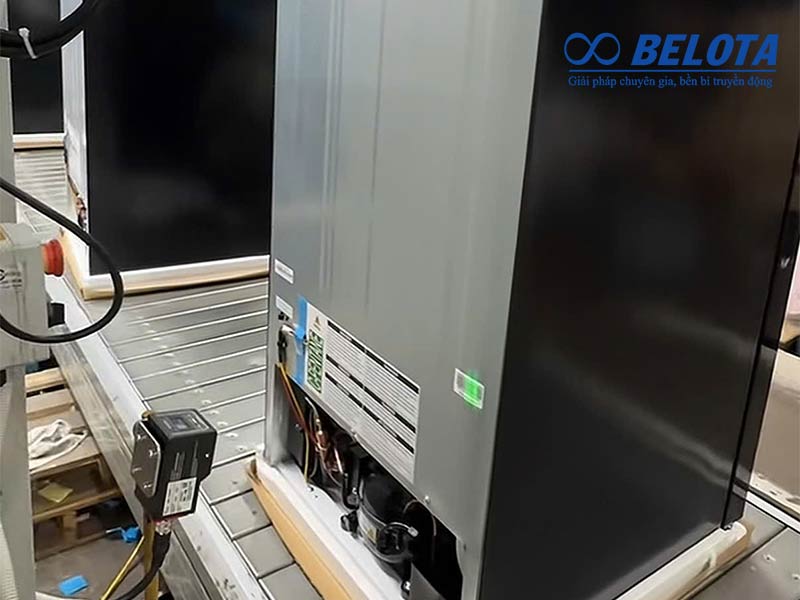

Khi sản phẩm di chuyển quá sát nhau

Khoảng cách giữa các sản phẩm quá nhỏ có thể khiến cảm biến nhận diện nhiều sản phẩm thành một tín hiệu liên tục, dẫn đến đếm thiếu.

Giải pháp: Điều chỉnh tốc độ băng tải để tạo khoảng cách phù hợp giữa các sản phẩm hoặc bổ sung cơ cấu tách sản phẩm trước vị trí kiểm đếm.

Đối với môi trường nhiều bụi

Tại các nhà máy chế biến gỗ, thức ăn chăn nuôi hoặc vật liệu xây dựng, bụi bẩn có thể ảnh hưởng đến khả năng phát hiện của cảm biến và làm giảm độ chính xác của hệ thống.

Giải pháp: Lựa chọn cảm biến có cấp bảo vệ phù hợp, kết hợp với kế hoạch vệ sinh và bảo trì định kỳ để đảm bảo hệ thống vận hành ổn định trong thời gian dài.

Khi sản phẩm có bề mặt phản quang

Các sản phẩm như lon nhôm, hộp kim loại hoặc bao bì màng bạc có thể tạo ra hiện tượng phản xạ ánh sáng, gây nhiễu tín hiệu cảm biến quang.

Giải pháp: Điều chỉnh vị trí hoặc góc lắp đặt cảm biến để hạn chế phản xạ trực tiếp. Trong nhiều trường hợp, đây là giải pháp hiệu quả hơn so với việc thay thế thiết bị.

Khi lắp đặt cảm biến chưa phù hợp

Vị trí hoặc góc lắp đặt cảm biến không tối ưu có thể làm giảm khả năng phát hiện sản phẩm, đặc biệt với các sản phẩm nhỏ hoặc có hình dạng đặc biệt.

Giải pháp: Xác định đúng vùng phát hiện của cảm biến và kiểm tra, hiệu chỉnh vị trí lắp đặt trước khi đưa hệ thống vào vận hành chính thức.

Khi chương trình PLC chưa được tối ưu

Thông số xử lý tín hiệu hoặc logic đếm chưa phù hợp có thể dẫn đến hiện tượng đếm trùng hoặc bỏ sót sản phẩm, đặc biệt trên các dây chuyền có tốc độ cao.

Giải pháp: Tối ưu chương trình PLC theo điều kiện vận hành thực tế và thực hiện chạy thử trước khi bàn giao hệ thống. Đối với hệ thống đếm kết hợp đóng gói tự động

Khi băng tải đếm sản phẩm được tích hợp với máy đóng gói hoặc cơ cấu phân loại tự động, các thiết bị cần được thiết kế và lập trình đồng bộ ngay từ đầu để đảm bảo số lượng sản phẩm được kiểm soát chính xác trước khi chuyển sang công đoạn tiếp theo.

Lợi ích vượt trội khi đưa vào sản xuất

• Nâng cao độ chính xác kiểm đếm: Giúp giảm sai số trong quá trình kiểm đếm sản phẩm, đặc biệt đối với các dây chuyền có sản lượng lớn hoặc yêu cầu kiểm soát số lượng chặt chẽ.
• Tăng năng suất sản xuất: Hỗ trợ kiểm đếm tự động với tốc độ cao, đáp ứng nhu cầu vận hành liên tục mà không cần bố trí thêm nhân sự.
• Giảm chi phí nhân công: Hạn chế các công việc kiểm đếm thủ công lặp lại, đồng thời giảm rủi ro sai sót do yếu tố con người.
• Kết nối dữ liệu sản xuất: Có thể tích hợp với PLC, SCADA, MES hoặc ERP để theo dõi và quản lý sản lượng theo thời gian thực.
• Hỗ trợ quản lý và lưu trữ dữ liệu: Dữ liệu kiểm đếm được lưu trữ tự động, giúp doanh nghiệp dễ dàng theo dõi sản lượng, đối chiếu số liệu và kiểm soát quá trình sản xuất.

Cách lựa chọn hệ thống phù hợp với nhà máy

Để hệ thống vận hành ổn định và đáp ứng đúng yêu cầu sản xuất, doanh nghiệp nên cân nhắc các yếu tố sau trước khi đầu tư:

• Đặc tính sản phẩm: Kích thước, trọng lượng, hình dạng và vật liệu sản phẩm là cơ sở để lựa chọn loại băng tải và cảm biến phù hợp.
• Tốc độ dây chuyền: Tốc độ vận hành ảnh hưởng trực tiếp đến việc lựa chọn cảm biến, PLC và phương án kiểm đếm.
• Môi trường làm việc: Nhiệt độ, độ ẩm và mức độ bụi bẩn sẽ quyết định vật liệu chế tạo băng tải cũng như cấp bảo vệ của các thiết bị điện.
• Khả năng kết nối hệ thống: Cần xem xét yêu cầu tích hợp với PLC, SCADA, MES hoặc các hệ thống quản lý đang sử dụng tại nhà máy.
• Khả năng mở rộng trong tương lai: Ưu tiên các giải pháp có thiết kế linh hoạt để thuận tiện cho việc nâng cấp hoặc bổ sung các chức năng tự động hóa khi nhu cầu sản xuất thay đổi.

Ứng dụng thực tế của băng tải đếm sản phẩm

Băng tải đếm sản phẩm được ứng dụng trong nhiều ngành sản xuất nhờ khả năng kiểm đếm tự động, độ chính xác cao và dễ dàng tích hợp với các hệ thống quản lý hiện có.

• Dây chuyền thực phẩm và đồ uống: Kiểm đếm chai, lon, hộp hoặc sản phẩm đóng gói trước khi đóng thùng và xuất hàng.
• Ngành dược phẩm: Kiểm soát số lượng sản phẩm trong quá trình đóng gói, góp phần đảm bảo tính chính xác và đồng nhất của từng lô hàng.
• Nhà máy điện tử: Đếm linh kiện, bo mạch và sản phẩm hoàn thiện trên các dây chuyền lắp ráp tự động.

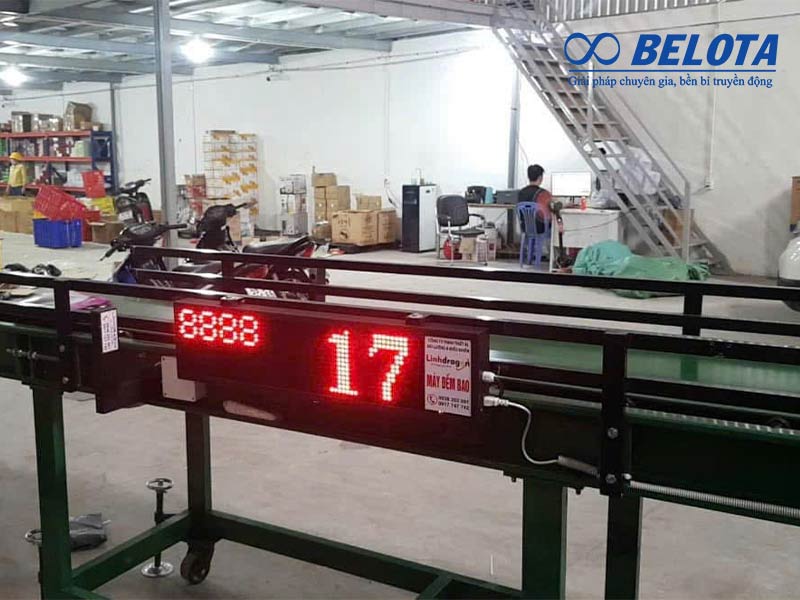

• Trung tâm logistics và kho vận: Hỗ trợ kiểm đếm hàng hóa trước khi phân loại, đóng gói và vận chuyển.
• Dây chuyền phân loại và đóng gói tự động: Kết hợp với cơ cấu gạt sản phẩm, máy đóng gói hoặc máy đóng thùng để tự động hóa quy trình sản xuất.

Câu hỏi thường gặp?

Nhà máy đã có sẵn hệ thống băng tải cũ, có thể tích hợp thêm bộ đếm vào được không?

Hoàn toàn được. Doanh nghiệp không cần phải đầu tư mua mới toàn bộ băng tải. Đội ngũ kỹ sư có thể tiến hành khảo sát kết cấu cơ khí hiện tại của nhà máy, sau đó thiết kế và tích hợp thêm cụm cảm biến nhận diện, tủ điện điều khiển PLC và màn hình hiển thị HMI phù hợp. Giải pháp này giúp tối ưu hóa chi phí đầu tư ban đầu rất tốt.

Băng tải đếm sản phẩm có thể đếm được những loại hàng hóa nào?

Hệ thống này vận hành hoàn hảo với các sản phẩm đã được đóng gói thành khối hoặc có định hình rõ ràng như: chai, lon, hộp giấy, linh kiện điện tử, bao xi măng, thùng carton... Đối với các nguyên liệu rời (như nông sản, cát đá) hoặc chất lỏng, hệ thống sẽ thực hiện đếm ở công đoạn sau khi chúng đã được đóng bao hoặc đóng chai thành phẩm.

Làm thế nào để khắc phục tình trạng cảm biến đếm trùng hoặc bỏ sót sản phẩm?

Khi gặp sự cố này, bạn nên kiểm tra và xử lý theo 3 bước nhanh sau:

• Bước 1: Vệ sinh sạch sẽ bề mặt kính của cảm biến (tránh bụi bẩn làm mờ mắt đọc).
• Bước 2: Kiểm tra lại khoảng cách giữa các sản phẩm (nếu sản phẩm đi liền kề nhau quá, cần điều chỉnh lại tốc độ băng tải hoặc thêm cơ cấu tách dòng vật lý).
• Bước 3: Hiệu chỉnh lại bộ lọc nhiễu tín hiệu hoặc thời gian trễ (Delay time) trong chương trình PLC.

Kết luận

Băng tải đếm sản phẩm là giải pháp hiệu quả giúp tự động hóa công đoạn kiểm đếm và nâng cao năng suất sản xuất. Để lựa chọn cấu hình phù hợp với từng loại sản phẩm và dây chuyền, doanh nghiệp nên được tư vấn ngay từ giai đoạn thiết kế. Liên hệ Belota để được đội ngũ kỹ sư hỗ trợ khảo sát và đề xuất giải pháp phù hợp.
