Dây curoa tải tấm pin năng lượng mặt trời là bộ phận quan trọng trong các hệ thống vận chuyển và truyền động của dây chuyền sản xuất thiết bị quang điện (PV). Do phải làm việc với wafer, cell và kính mỏng, dễ trầy xước, nứt vỡ, dây curoa cần đảm bảo độ chính xác, vận hành êm và kiểm soát tốt ma sát. Trong đó, dây curoa PU là một lựa chọn phù hợp cho nhiều cơ cấu dẫn hướng, vận chuyển và định vị trong thiết bị sản xuất pin năng lượng mặt trời.
Yêu cầu trong các dây chuyền sản xuất tấm pin năng lượng mặt trời
Dây curoa sử dụng trong dây chuyền sản xuất tấm pin năng lượng mặt trời phải đáp ứng các yêu cầu cao hơn so với hệ thống vận chuyển thông thường. Cell, wafer và kính rất mỏng, dễ trầy xước, nứt vỡ hoặc nhiễm bụi nên dây curoa cần được lựa chọn theo từng công đoạn và môi trường làm việc.
- Phòng sạch và chống tĩnh điện: Dây cần ít phát sinh bụi, hạn chế tích tụ tạp chất và có khả năng chống tĩnh điện để giảm nguy cơ hút bụi hoặc ảnh hưởng đến cell.
- Độ chính xác cao: Khả năng truyền động đồng bộ, ít trượt và ít giãn giúp cell, wafer, kính được định vị chính xác trong các công đoạn cắt, xếp lớp, hàn và lắp ráp.
- Chịu nhiệt: Khu vực gần máy ép lamination có thể đạt khoảng 150°C, do đó cần sử dụng dây và lớp phủ có khả năng chịu nhiệt phù hợp.
- Bề mặt không gây trầy xước: Có thể sử dụng lớp phủ vải kỹ thuật, silicone hoặc vật liệu chuyên dụng để giảm ma sát và hạn chế tác động lên bề mặt kính, cell.
- Chịu môi trường ngoài trời: Dây dùng cho solar tracker cần kháng UV, chống bụi cát, chống mài mòn và hoạt động ổn định trong khoảng -40°C đến +60°C, tùy điều kiện thực tế.

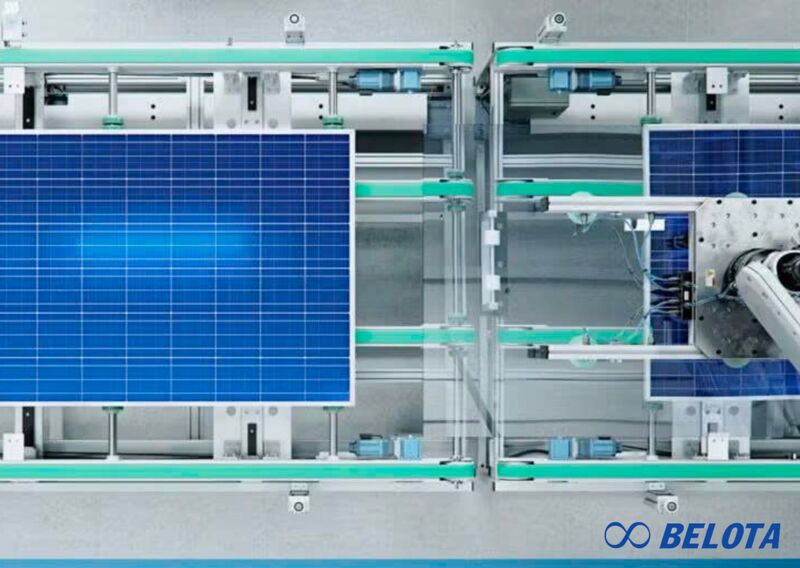

Yêu cầu trong các dây chuyền sản xuất tấm pin năng lượng mặt trời
Cấu tạo dây curoa dùng cho ngành sản xuất thiết bị quang điện
Cấu tạo cơ bản gồm:
- Thân dây PU: Là phần nền của dây curoa, tạo hình răng và đảm bảo khả năng truyền động đồng bộ giữa dây và pulley. PU cũng giúp dây duy trì hình dạng ổn định trong quá trình vận hành.
- Lớp vải Nylon mặt răng - NFT: Lớp vải được phủ trên phía răng của dây, có dạng bề mặt phù hợp với biên dạng răng. Lớp phủ này giúp giảm hệ số ma sát, hỗ trợ dây ăn khớp với pulley êm hơn và hạn chế tiếng ồn, rung động trong quá trình vận hành.
- Lớp vải Nylon mặt lưng - NFB: Được phủ trên mặt sau của dây, tạo bề mặt phẳng và có hệ số ma sát phù hợp. Cấu hình này thích hợp với những vị trí dây tiếp xúc với các tâm pin mặt trời mà không làm hư hại hay trầy xước.
- Rãnh định vị trên mặt răng: Khi kết hợp với timing pulley có vòng dẫn hướng, thiết kế giúp giữ dây đúng vị trí và hạn chế lệch trong quá trình vận hành.
- Thiết kế bo cong hai cạnh: Mép dây được xử lý bo cong, giúp bề mặt cạnh trơn mịn, hạn chế bavia và giảm nguy cơ ảnh hưởng đến sản phẩm.

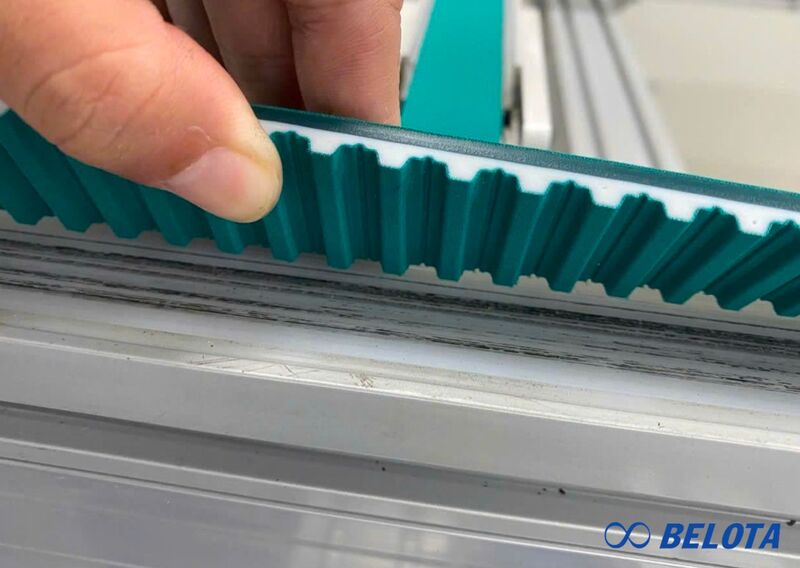

Cấu tạo dây curoa dùng cho ngành sản xuất thiết bị quang điện
Đặc điểm kỹ thuật của dây curoa tải tấm pin năng lượng mặt trời
- Vật liệu: PU kết hợp vải Nylon (Nylon Fabric).
- Màu sắc: Xanh lá.
- Nhiệt độ làm việc: -15°C đến +45°C.
- Khả năng chịu hóa chất: Có khả năng chịu dầu, chất béo thông thường và chống mài mòn.

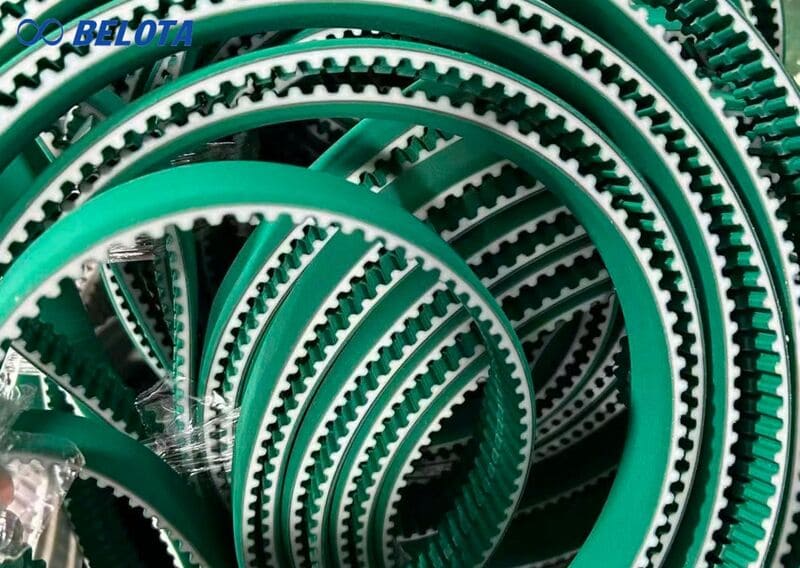

Đặc điểm kỹ thuật của dây curoa tải tấm pin năng lượng mặt trời
Các mã dây curoa răng PU phủ Nylon xanh phổ biến
Dây curoa răng PU phủ Nylon xanh được sản xuất với nhiều bước răng và biên dạng khác nhau, đáp ứng yêu cầu truyền động đồng bộ và vận chuyển sản phẩm trong các thiết bị tự động hóa, đặc biệt là dây chuyền sản xuất thiết bị quang điện. Một số mã thường gặp gồm:
- T10, T5, T20: Dòng dây curoa răng hệ mét, phù hợp với nhiều cơ cấu truyền động và vận chuyển cần độ chính xác cao.
- ATK10, ATK5: Biên dạng răng AT với khả năng truyền lực tốt, thường dùng cho các cơ cấu yêu cầu độ ổn định và khả năng chịu tải cao hơn.
- 8M, S8M: Dòng dây răng bước 8 mm, phù hợp với các cơ cấu truyền động đồng bộ trong máy tự động hóa.
- 5M, S5M: Kích thước bước răng nhỏ, thích hợp với cơ cấu có không gian lắp đặt hạn chế và yêu cầu chuyển động chính xác.
- 14M, S14M: Bước răng lớn, dùng cho các hệ thống cần khả năng truyền mô-men và tải cao.
Ứng dụng thực tế của dây curoa PU phủ nylon xanh
- Máy cắt wafer silicon: Dùng để truyền động và vận chuyển wafer, yêu cầu chuyển động êm và hạn chế tác động lên vật liệu mỏng.
- Máy hàn cell: Đảm nhiệm việc vận chuyển và định vị cell trước các công đoạn hàn nối, cần độ chính xác và khả năng đồng bộ cao.
- Máy kiểm tra module: Vận chuyển, định vị tấm pin tại vị trí kiểm tra, hỗ trợ camera và các hệ thống kiểm tra tự động làm việc chính xác.
- Máy nạp và đặt kính: Dùng trong cơ cấu vận chuyển kính đầu vào, yêu cầu bề mặt dây phù hợp để hạn chế trầy xước.
- Máy cắt và xếp lớp (Cutting & Layup): Giúp vận chuyển, định vị và xếp các lớp vật liệu trong quá trình tạo module.
- Máy xén biên và vào khung: Hỗ trợ vận chuyển module qua công đoạn xử lý mép, lắp khung và hoàn thiện sản phẩm.
- Dây chuyền module kính kép: Sử dụng trong hệ thống vận chuyển các module hai mặt kính, nơi dây cần vận hành ổn định và hạn chế rung động.
Thiết bị dẫn hướng và máy tự động: Lớp Nylon màu xanh có thể được lựa chọn theo vị trí tiếp xúc với thanh dẫn hướng hoặc bề mặt đỡ, giúp kiểm soát ma sát trong quá trình vận hành.

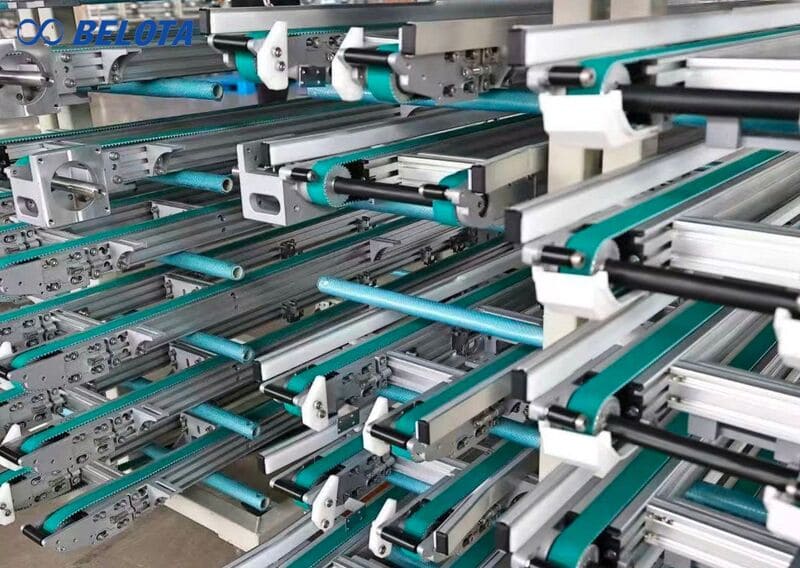

Ứng dụng thực tế của dây curoa PU phủ nylon xanh
Đơn vị cung cấp dây curoa chất lượng cho dây chuyển tải tấm pin năng lượng mặt trời
Belota cung cấp các dòng dây curoa PU, dây curoa đồng bộ và dây curoa phủ Nylon dùng cho hệ thống vận chuyển, truyền động trong dây chuyền sản xuất tấm pin năng lượng mặt trời (PV). Sản phẩm có thể lựa chọn theo từng công đoạn như vận chuyển wafer, cell, kính, layup, kiểm tra module, xén biên, vào khung và đóng gói.
Belota hỗ trợ tư vấn lựa chọn profile, vật liệu, lớp phủ và kích thước dây dựa trên kết cấu thực tế của máy. Các cấu hình phổ biến gồm T5, T10, AT5, AT10, GT2, GT3, HTD 5M, HTD 8M, HTD 14M cùng các loại dây PU phủ Nylon mặt răng, mặt lưng hoặc hai mặt.
Điểm Belota tập trung không chỉ là cung cấp đúng mã dây mà còn đảm bảo dây phù hợp với pulley, tải trọng, tốc độ và vị trí tiếp xúc của từng cơ cấu. Với các thiết bị yêu cầu vận hành chính xác, Belota có thể hỗ trợ đo đạc, tư vấn thông số, gia công nối vòng và cung cấp theo kích thước yêu cầu.

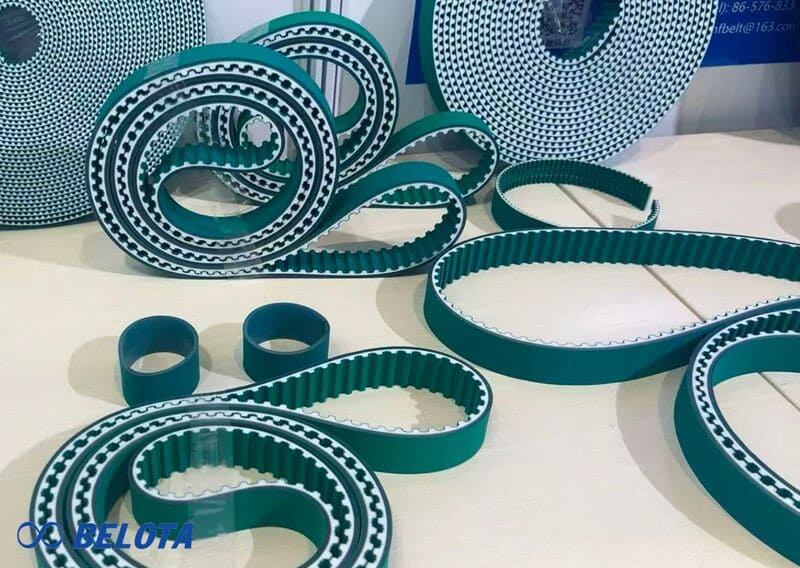

Đơn vị cung cấp dây curoa chất lượng cho dây chuyển tải tấm pin năng lượng mặt trời
Kết luận
Việc lựa chọn đúng dây curoa PU phủ Nylon xanh giúp các dây chuyền sản xuất tấm pin năng lượng mặt trời duy trì khả năng vận chuyển và định vị ổn định, hạn chế ma sát, rung động và mài mòn trong quá trình vận hành. Tùy từng công đoạn như xử lý wafer, hàn cell, layup, kiểm tra, vào khung hay đóng gói, cần lựa chọn phù hợp về profile răng, kích thước, lõi chịu lực và vị trí phủ Nylon. Belota có thể hỗ trợ tư vấn cấu hình, kiểm tra kích thước và cung cấp dây curoa theo yêu cầu thực tế của từng thiết bị.
