Các loại biên gia cường băng tải Teflon - So sánh chi tiết

Biên băng tải Teflon (PTFE) là phần gia cố được xử lý ở hai mép dây băng nhằm hạn chế tình trạng tưa, mòn mép khi băng tiếp xúc với con lăn dẫn hướng. Đồng thời, biên gia cường còn giúp tạo điểm neo chắc chắn cho các chi tiết như chốt dẫn hướng, khóa, chốt giữ lò xo và khoen. Tùy theo yêu cầu sử dụng, băng tải Teflon có thể gia công biên phủ màng PTFE, biên phủ vải PTFE hoặc biên vải PTFE may gia cố. Belota cung cấp đầy đủ các loại biên gia cường cho băng tải Teflon, cùng tìm hiểu chi tiết trong bài viết dưới đây.

Biên băng tải Teflon là gì?

Biên băng tải Teflon là phần vật liệu được gia cố dọc theo một hoặc hai mép của dây băng PTFE. Vật liệu gia cường có thể được ép nhiệt hoặc ép nhiệt kết hợp đường may để tăng độ chắc chắn cho mép băng.

Phần biên này có hai nhiệm vụ chính:

• Hạn chế tưa và bong mép băng trong quá trình vận hành.
• Tăng độ chắc chắn khi lắp chốt dẫn hướng, khóa, chốt giữ lò xo hoặc khoen.
• Giúp mép băng chịu được ma sát với con lăn dẫn hướng.
• Tăng độ ổn định khi băng chạy ở tốc độ cao.
• Hỗ trợ gia công băng theo yêu cầu của từng loại máy.

Đặc biệt, với băng tải Teflon lưới hở, bắt buộc phải bo biên để tránh tưa mép do chịu nhiều tác động cơ học trong quá trình vận hành.

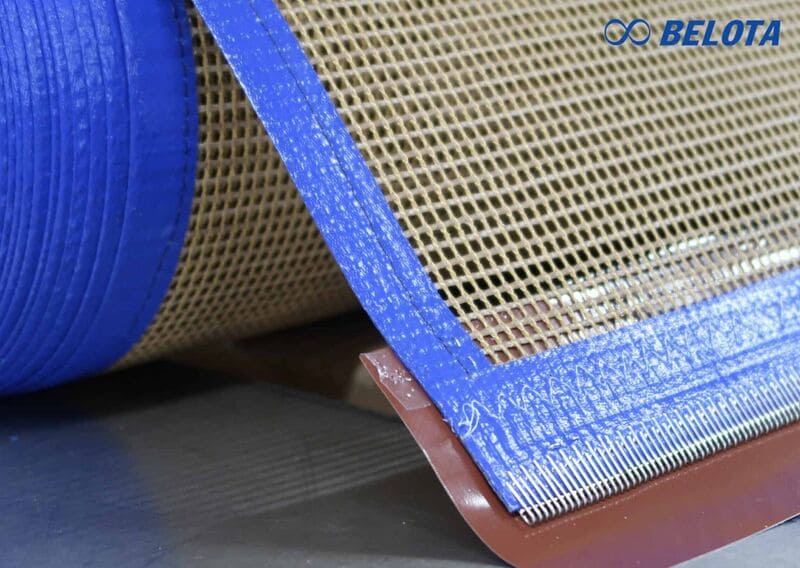

Biên băng tải Teflon là phần vật liệu được gia cố dọc theo một hoặc hai mép của dây băng PTFE

Các loại biên băng tải Teflon phổ biến

Biên màng film PTFE

Biên màng PTFE được tạo bằng cách ép nhiệt một dải màng PTFE lên cả mặt trên và mặt dưới của mép băng. Loại này có đặc tính mềm và linh hoạt, đồng thời duy trì khả năng chịu nhiệt và kháng hóa chất tốt, phù hợp với những vị trí băng thường xuyên uốn cong hoặc chạy qua các con lăn.

• Vật liệu: Màng PTFE nguyên chất
• Độ dày tham khảo: 3 mm và 10 mm
• Bản rộng tham khảo: 20 - 100mm
• Màu sắc: Đen/ Nâu/ Vàng/ Xanh/ Đỏ
• Ứng dụng: Chủ yếu dùng cho băng tải lưới Teflon

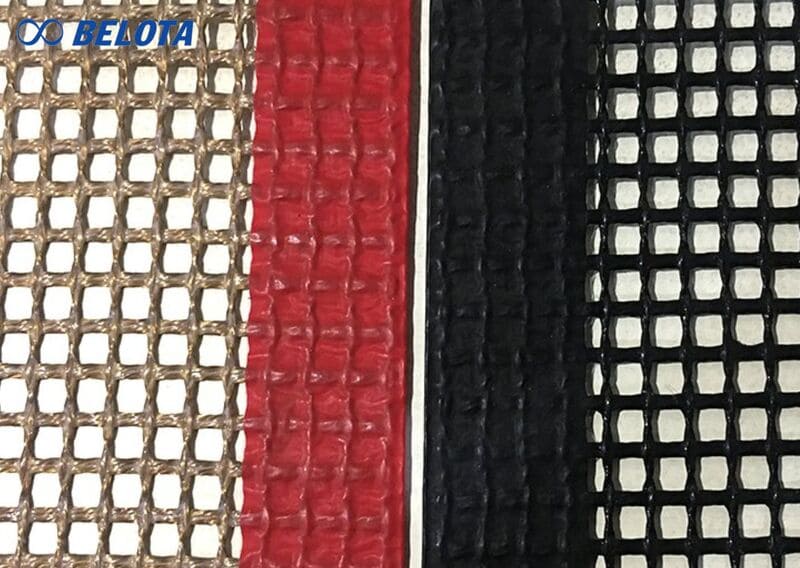

Biên màng film PTFE

Biên vải sợi thủy tinh phủ PTFE ép nhiệt

Loại biên này sử dụng nền vải sợi thủy tinh phủ PTFE, có ưu điểm nổi bật là độ ổn định kích thước và khả năng chống mài mòn cao.

So với biên màng PTFE mềm, biên vải sợi thủy tinh có độ ổn định tốt hơn và độ giãn thấp hơn, giúp duy trì kích thước của mép băng trong quá trình vận hành. Đây là lựa chọn phù hợp cho các loại băng tải PTFE cần tăng khả năng chịu mài mòn và gia cường cơ học ở hai mép.

• Vật liệu: Vải sợi thủy tinh phủ PTFE
• Độ dày tham khảo: 0,08 - 0,30 mm
• Bản rộng tham khảo: 20 - 100mm
• Màu sắc: Nâu/ Đen/ Trắng
• Ứng dụng: Băng tải PTFE lưới hoặc trơn

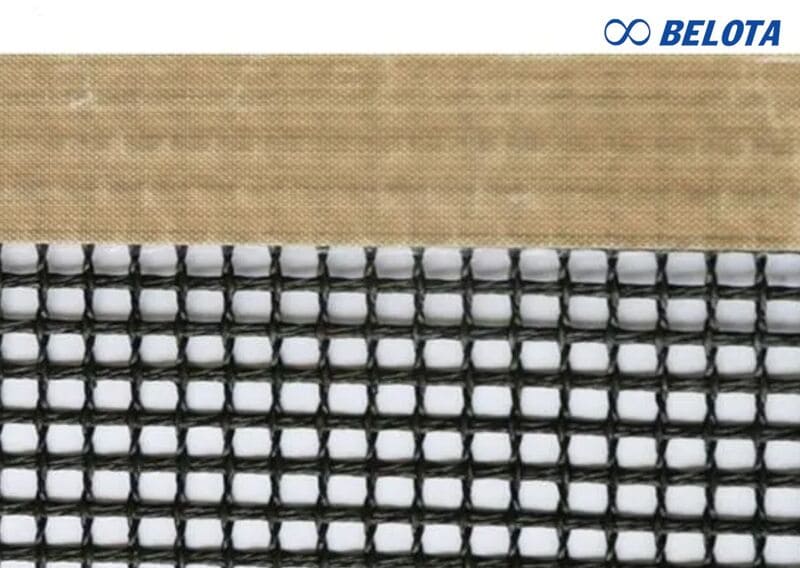

Biên vải sợi thủy tinh phủ PTFE ép nhiệt

Biên vải PTFE khâu chỉ kevlar

Biên vải PTFE khâu chỉ kevlar là dạng gia cố tăng cường, trong đó dải vải PTFE rộng khoảng 6 mm được ép nhiệt lên mép băng rồi may cố định, tạo liên kết chắc chắn hơn so với biên chỉ ép nhiệt.

Loại biên này đặc biệt phù hợp với băng tải Teflon lưới hở, băng vận hành liên tục, hệ thống có lực kéo lớn hoặc thường xuyên chịu tác động tại hai mép, giúp tăng độ bền và hạn chế hư hỏng mép băng trong quá trình sử dụng. Thường dùng cho cả băng tải Teflon ưới hoặc trơn.

• Vật liệu: Vải sợi thủy tinh phủ PTFE + chỉ kevlar
• Độ dày tham khảo: 0,08 - 0,30 mm
• Bản rộng tham khảo: 20 - 100mm
• Màu sắc: Đen/ Trắng/ Đỏ
• Ứng dụng: Băng tải PTFE lưới hoặc trơn

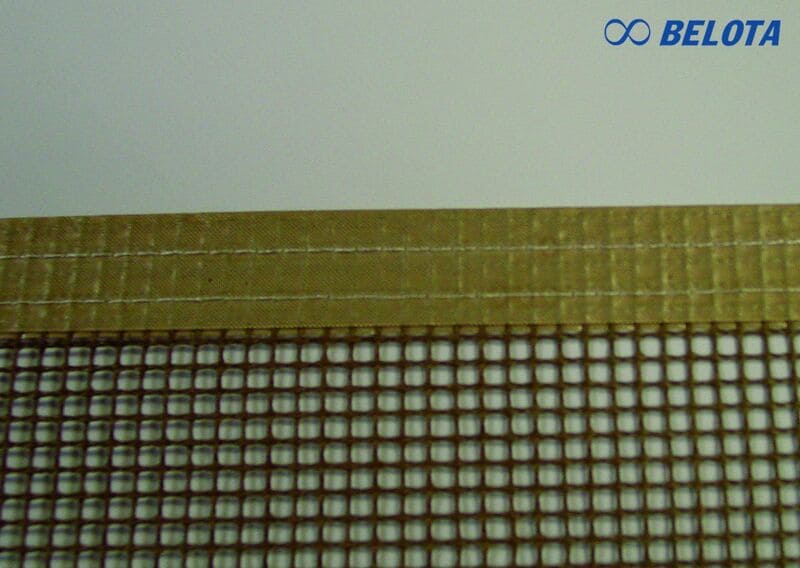

Biên vải PTFE ép nhiệt kết hợp may

Biên vải Nomex phủ PTFE

Biên Nomex phủ PTFE là loại gia cường có độ bền cơ học cao, đồng thời mềm hơn so với biên vải sợi thủy tinh PTFE.

Ngoài khả năng chịu lực, loại biên này còn có độ ma sát bề mặt cao hơn, phù hợp với các ứng dụng yêu cầu mép băng chịu tác động cơ học lớn hoặc điều kiện vận hành khắt khe. Vì vậy, Nomex PTFE thường được lựa chọn khi cần ưu tiên độ bền của mép băng.

• Vật liệu: Vải Nomex/ Kevlar phủ PTFE
• Độ dày tham khảo: 0,08 - 0,20 mm
• Bản rộng tham khảo: 20 - 100mm
• Màu sắc: Màu beige
• Ứng dụng: Ứng dụng chịu tải hoặc điều kiện làm việc khắt khe

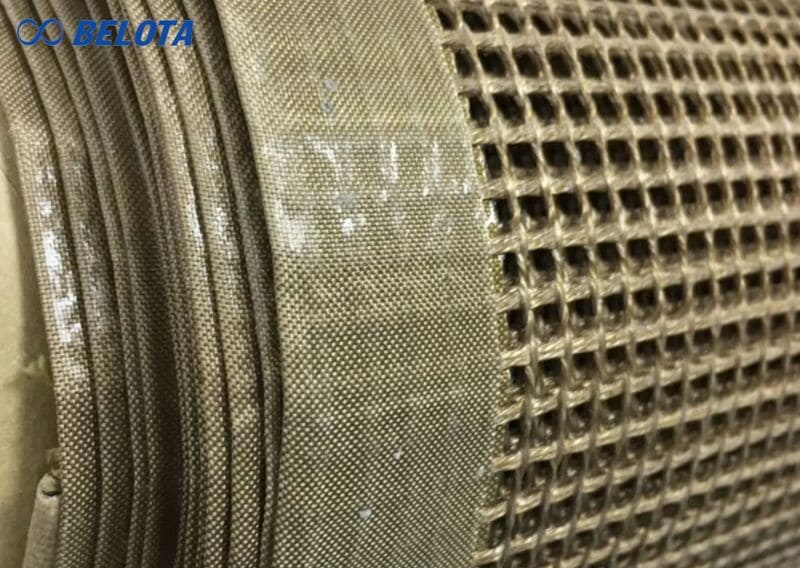

Biên vải Nomex phủ PTFE

Màng FEP dùng để liên kết biên gia cường

Màng FEP không chỉ đóng vai trò là vật liệu riêng lẻ mà còn được sử dụng như lớp liên kết nhiệt giữa các lớp vật liệu PTFE.

Khi gia công, FEP có thể được đặt giữa lớp biên gia cường và thân băng, sau đó sử dụng nhiệt và áp lực phù hợp để liên kết các lớp với nhau. Loại màng này thường được sử dụng trong quá trình ép nhiệt biên PTFE, gia cố băng lưới hoặc cố định các lớp vải PTFE.

• Vật liệu: 100% Fep Film
• Độ dày tham khảo: 0,02 - 0,10 mm
• Bản rộng tham khảo: 20 - 100mm
• Màu sắc: Trong suốt
• Ứng dụng: Nối, gia công và cố định lớp gia cường trên băng PTFE

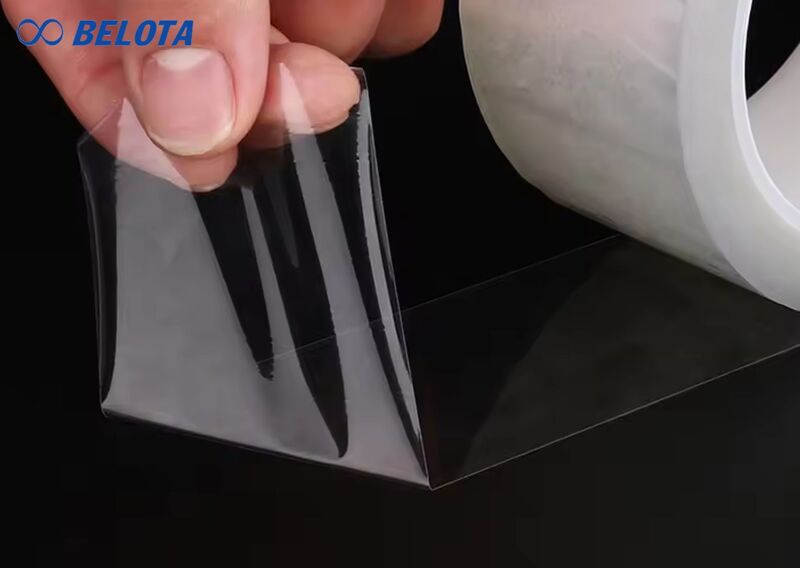

Màng FEP dùng để liên kết biên gia cường

Bảng so sánh ưu, nhược điểm các loại biên băng tải Teflon

Lợi ích khi gia cố biên băng tải Teflon?

• Hạn chế tưa và bong mép: Phần màng hoặc vải PTFE được gia cố dọc theo mép giúp hạn chế tưa sợi, bong mép, đặc biệt với băng tải Teflon dạng lưới.
• Tăng khả năng chịu ma sát: Biên gia cường bảo vệ mép băng khi tiếp xúc thường xuyên với con lăn dẫn hướng, khung máy hoặc cơ cấu định hướng, hạn chế mài mòn và biến dạng.
• Tăng độ chắc chắn khi lắp phụ kiện: Phần biên được gia cố tạo vị trí liên kết chắc chắn để may gân dẫn hướng, snap, khóa băng, grommet/khoen và các chi tiết cố định khác.
• Nâng cao độ bền của băng: Gia cố hai mép giúp giảm hư hỏng trong quá trình vận hành, tăng độ ổn định và kéo dài tuổi thọ băng tải Teflon. Đặc biệt, khi kết hợp với các loại mối nối băng tải Teflon phù hợp, phần biên gia cường còn giúp tăng độ chắc chắn tại khu vực liên kết và hỗ trợ băng vận hành ổn định hơn.

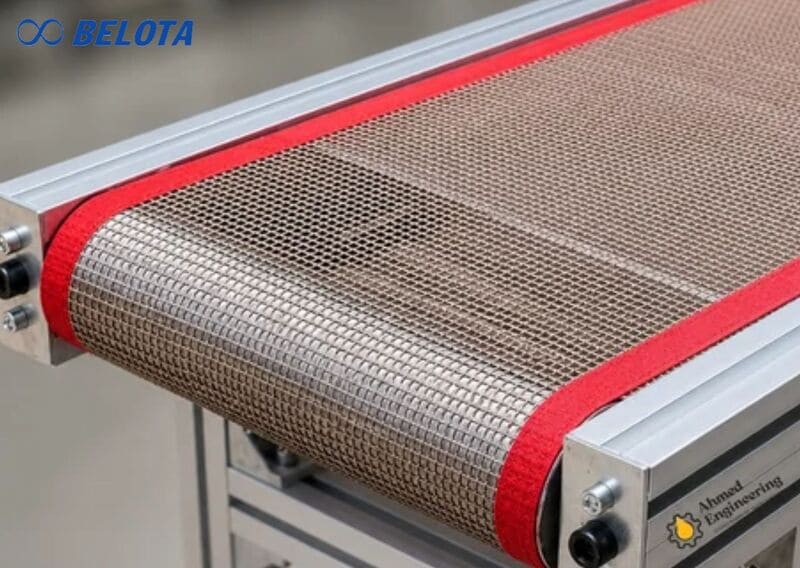

Lợi ích khi gia cố biên băng tải Teflon

Belota chuyên gia công bo biên cho băng tải Teflon

Băng Tải Belota cung cấp và gia công băng tải Teflon (PTFE) có gia cố biên cho nhiều loại máy và dây chuyền công nghiệp. Tùy điều kiện vận hành, khách hàng có thể lựa chọn biên màng PTFE, biên vải PTFE ép nhiệt, vải Nomex hoặc biên vải ép nhiệt kết hợp may. Ngoài lựa chọn loại biên, băng có thể được gia công thêm gân dẫn hướng, đục lỗ, đục khoen/gắn nút, gắn chốt dẫn hướng, snap, khóa băng, các chi tiết cố định hoặc nối băng thành vòng. Phần biên cũng có thể được gia cố một bên hoặc hai bên tùy theo cơ cấu dẫn hướng của máy.

Khi đặt hàng, khách hàng nên cung cấp khổ rộng, chiều dài băng, loại PTFE, kích thước mắt lưới, nhiệt độ làm việc, kiểu dẫn hướng, vị trí gân dẫn hướng, kích thước và khoảng cách lỗ/khoen. Dựa trên các thông số này, có thể lựa chọn phương án gia công biên và phụ kiện phù hợp, giúp băng lắp đặt chính xác, chạy ổn định và hạn chế lệch băng trong quá trình vận hành.

Kết luận

Biên gia cường băng tải Teflon (PTFE) là chi tiết quan trọng giúp bảo vệ mép băng, hạn chế tưa và mài mòn, đồng thời tăng độ chắc chắn khi lắp đặt các phụ kiện dẫn hướng. Tùy điều kiện vận hành, có thể lựa chọn biên màng PTFE, biên vải PTFE ép nhiệt hoặc biên vải PTFE ép nhiệt kết hợp may. Bên cạnh đó, băng tải Teflon có thể gia công theo yêu cầu như gân dẫn hướng, đục lỗ, đục khoen, gắn chốt, snap, khóa băng và nối vòng. Việc lựa chọn đúng loại biên và phương án gia công sẽ giúp băng chạy ổn định, tăng độ bền và phù hợp chính xác với thiết kế của từng loại máy.
