Băng tải Teflon (PTFE) là dòng băng tải chịu nhiệt chuyên dụng, được sử dụng phổ biến trong các ngành thực phẩm, bao bì, điện tử, dệt nhuộm và sấy công nghiệp. Bên cạnh chất liệu băng tải, mối nối băng tải Teflon cũng là yếu tố quan trọng quyết định khả năng vận hành, độ bền và tính ổn định của toàn bộ hệ thống. Việc lựa chọn đúng loại mối nối sẽ giúp băng tải hoạt động hiệu quả, giảm thời gian thay thế và tối ưu chi phí bảo trì.
Mối nối băng tải Teflon là gì?
Mối nối băng tải Teflon là phương pháp liên kết hai đầu băng tải Teflon thành một vòng kín để băng tải có thể vận hành liên tục trên hệ thống. Tùy theo điều kiện làm việc, tốc độ băng tải và yêu cầu của từng loại máy, doanh nghiệp có thể lựa chọn các kiểu mối nối khác nhau.
Các loại mối nối băng tải Teflon phổ biến
Kiểu nối đầu băng dạng bo tròn
Kiểu nối đầu băng dạng bo tròn (bullnose) là kiểu nối sử dụng 2 miếng băng tải PTFE dạng lưới, bọc hai đầu băng bằng cách gấp và khâu phần mép băng, tạo thành các vòng nối đan xen vào nhau. Phần bo tròn có thể được gia công theo kiểu may chìm hoặc bọc, trong đó may chìm tạo bề mặt mối nối phẳng và êm hơn, còn kiểu bọc cho mối nối chắc chắn và có độ bền cao hơn.

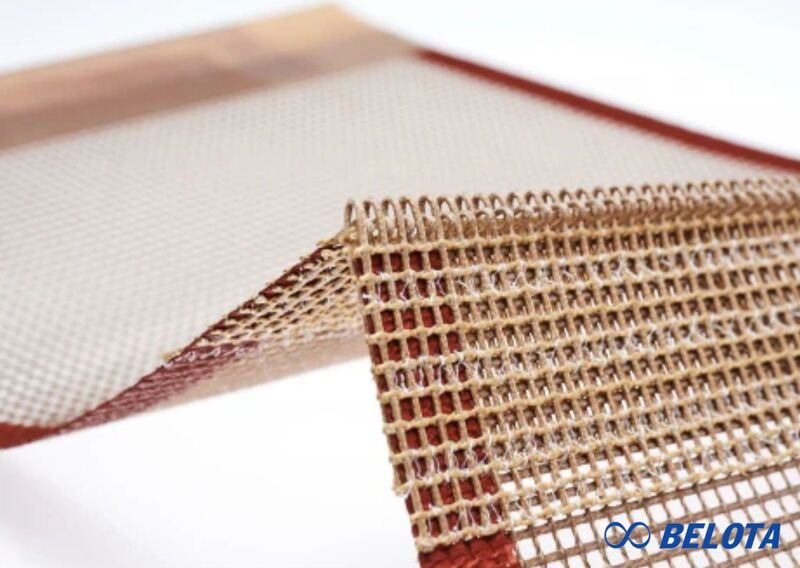

Kiểu nối đầu băng dạng bo tròn
Vật liệu mối nối:
- Sợi khâu: PTFE, Kevlar/Aramid hoặc chỉ chịu nhiệt.
- Vòng nối: Sợi PTFE hoặc sợi gia cường.
- Thanh nối: Inox 304/316 tùy yêu cầu.
Ưu điểm:
- Chịu nhiệt tốt, phù hợp với băng PTFE làm việc ở nhiệt độ cao.
- Mối nối linh hoạt, dễ uốn qua puly.
- Bề mặt êm và ít gồ, hạn chế ảnh hưởng đến sản phẩm.
- Độ bền cao, phù hợp vận hành liên tục.
- Dễ bảo trì và thay thế khi cần.
Mối nối móc xương cá
Mối nối móc xương cá (móc cá sấu) sử dụng các móc kim loại để liên kết hai đầu băng tải PTFE đã được gia cường bằng sợi Kevlar. Đây là kiểu nối được ứng dụng rộng rãi trên cả băng tải Teflon lưới và băng tải Teflon dệt kín.
Chất liệu: Thép không gỉ
Ưu điểm:
- Lắp đặt nhanh
- Mỏng, phẳng
- Dễ tháo gỡ, phù hợp khi cần thay băng thường xuyên

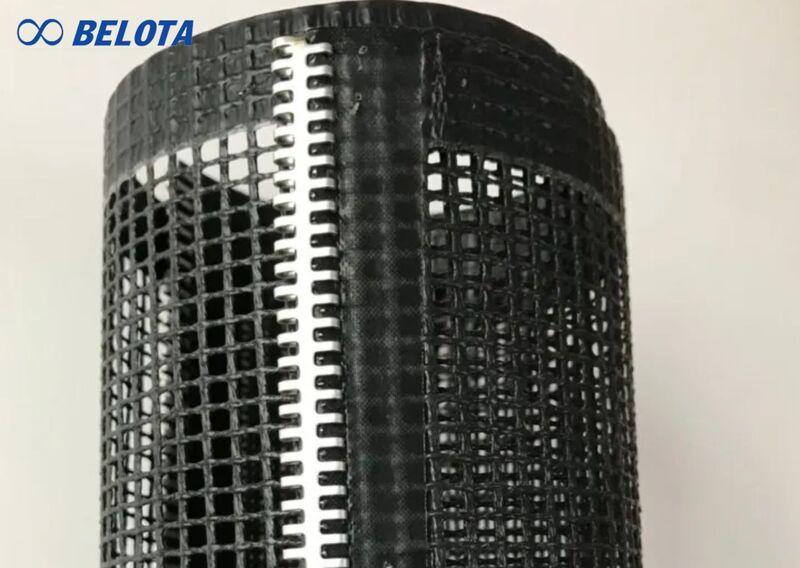

Mối nối móc xương cá
Khớp nối xoắn ốc
Mối nối được tạo bằng cách gấp và khâu lưới Kevlar quanh hai đầu dây đai, sau đó luồn các vòng xoắn PEEK qua lưới để tạo thành mối nối dạng ghim.
Vật liệu: Lưới Kevlar gia cường, kết hợp vòng xoắn PEEK.
Ưu điểm:
- Mối nối gọn, bề mặt tương đối phẳng.
- Độ linh hoạt cao, phù hợp với băng tải chạy liên tục.
- Chịu nhiệt, chống tia UV và chống mài mòn tốt.
- Mối nối chắc chắn, độ bền cao hơn khớp nối dạng bo tròn (bullnose)
- Phù hợp với băng tải lưới PTFE trong các ứng dụng nhiệt độ cao.

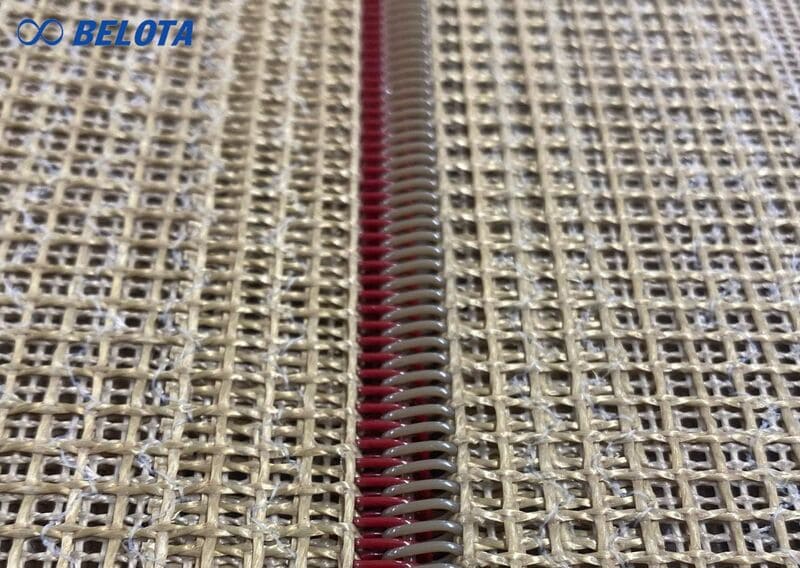

Khớp nối xoắn ốc
Mối nối nẹp vải chịu nhiệt
Mối nối nẹp vải chịu nhiệt được tạo bằng cách ghép sát hai đầu dây đai, sau đó gia cố bằng lớp vải sợi thủy tinh phủ PTFE phía trên và/hoặc phía dưới. Sau đó được ép/ gia nhiệt và may răng cưa để tạo liên kết chắc chắn, cho bề mặt phẳng, nhẵn và liền mạch, phù hợp với các ứng dụng cần hạn chế va chạm sản phẩm khi đi qua mối nối.
Vật liệu: Vải sợi thủy tinh phủ PTFE
Ưu điểm:
- Bề mặt mối nối phẳng, ít gây vướng sản phẩm.
- Hạn chế rung và va đập khi sản phẩm đi qua.
- Mối nối chắc chắn, thẩm mỹ.
- Phù hợp với băng tải lưới PTFE yêu cầu nhiệt độ cao.

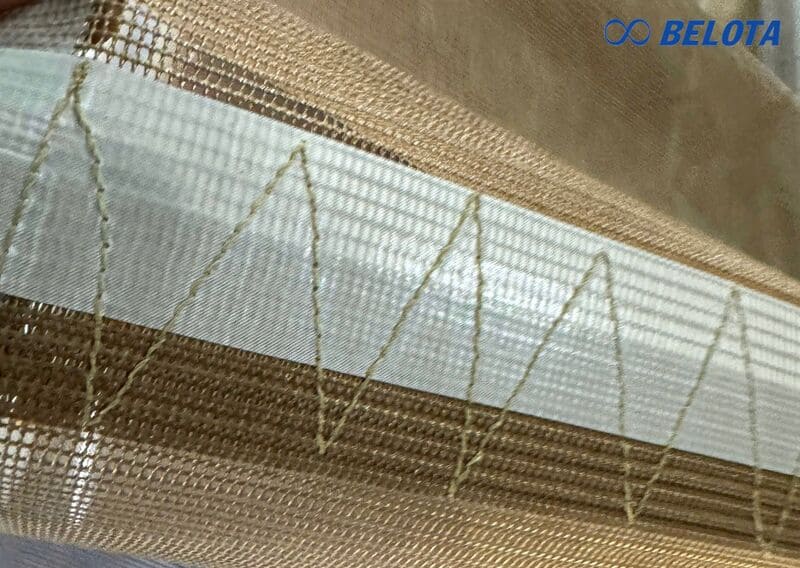

Mối nối nẹp vải chịu nhiệt
Khớp nối răng cưa
Khớp nối răng cưa được nối từ vải sợi thủy tinh phủ PTFE cắt dạng răng cưa đan xen ở 2 mép băng, sau đó sử dụng thanh ty bằng inox chạy xuyên qua các vòng khóa để tạo mối nối chắc chắn.
Vật liệu:
- Vải Kevlar/Aramid phủ PTFE
- Thanh ty inox
Ưu điểm:
- Dễ lắp đặt và tháo dây đai.
- Phù hợp với môi trường làm việc khắc nghiệt.

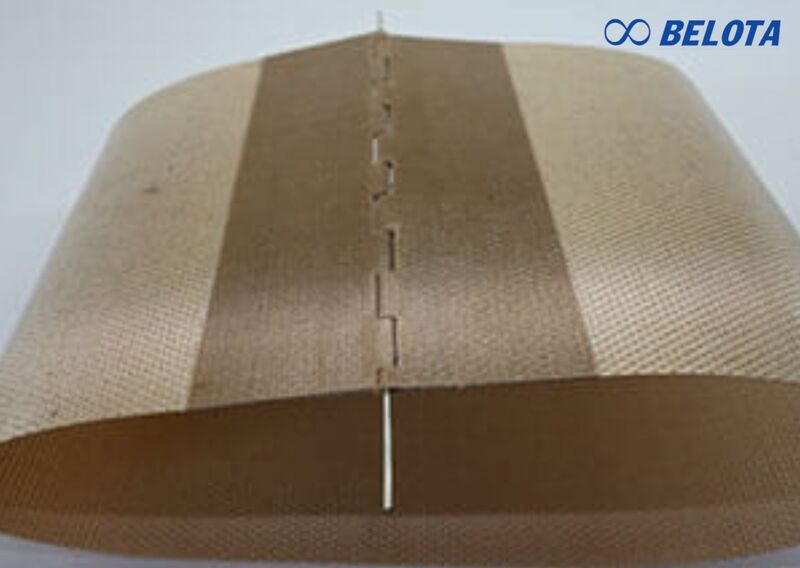

Khớp nối răng cưa
Mối nối răng cưa
Mối nối răng cưa là dạng nối hai đầu dây đai được cắt thành các răng khớp nhau, sau đó ép nhiệt để tạo thành mối nối chắc chắn và liền mạch. Kiểu nối này chỉ phù hợp với băng tải Teflon dệt kín.
Vật liệu: Vật liệu dây đai kết hợp lớp gia cường tùy theo yêu cầu ứng dụng.
Ưu điểm:
- Vận hành êm
- Độ dày đồng đề.
- Linh hoạt tốt.
- Bề mặt liền mạch

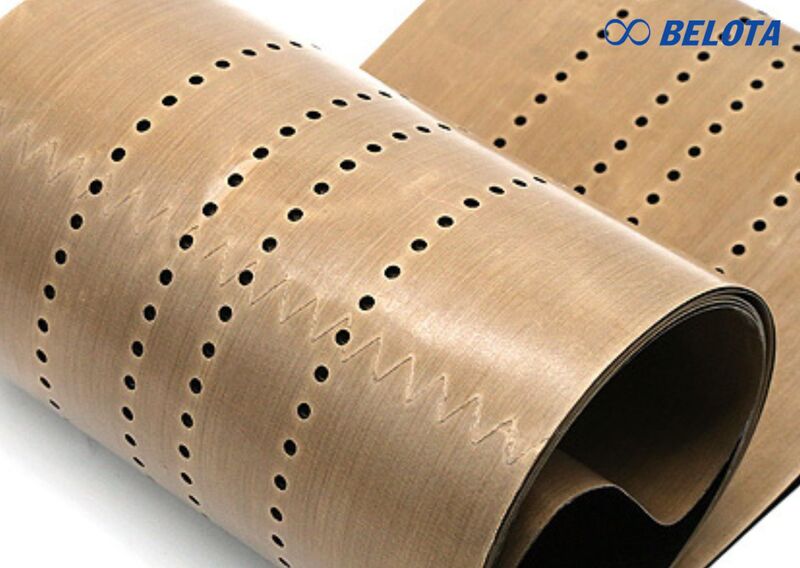

Mối nối răng cưa dập chỉ
Mối nối vát mép
Mối nối vát mép được tạo bằng cách vát mỏng hai đầu dây đai, sau đó chồng lên nhau và ép nhiệt để tạo liên kết. Thiết kế này giúp khu vực nối mỏng, phẳng và ít gờ hơn so với mối nối chồng thông thường, giúp sản phẩm đi qua êm và hạn chế bị cản trở. Chỉ phù hợp với băng tải Teflon dệt phẳng.
Ưu điểm:
- Tạo bề mặt mối nối phẳng gần như 100%.
- Tính thẩm mỹ cao.
- Không cần máy móc hoặc vật liệu phụ trợ.
- Giữ được độ linh hoạt của dây đai.

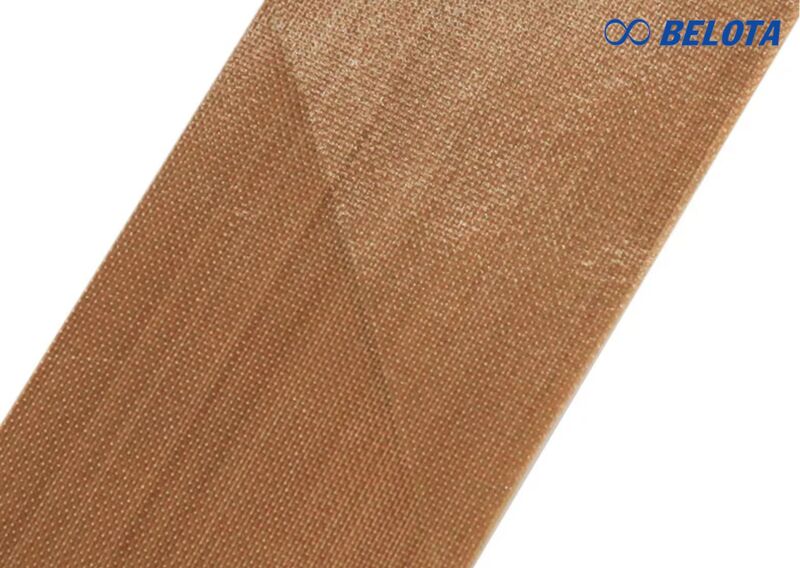

Mối nối vát mép
Phương pháp dệt liền
Mối nối dệt liền được thực hiện hoàn toàn bằng tay, đan trực tiếp các sợi ở hai đầu dây đai vào nhau mà không cần thiết bị hay vật liệu hỗ trợ. Phương pháp này tạo ra mối nối liền mạch, phù hợp với các loại băng tải lưới PTFE.
Ưu điểm:
- Tạo bề mặt mối nối phẳng gần như 100%.
- Mối nối liền mạch, ít tạo gờ.
- Tính thẩm mỹ cao.
- Không cần máy móc hoặc vật liệu phụ trợ.
- Giữ được độ linh hoạt của dây đai.

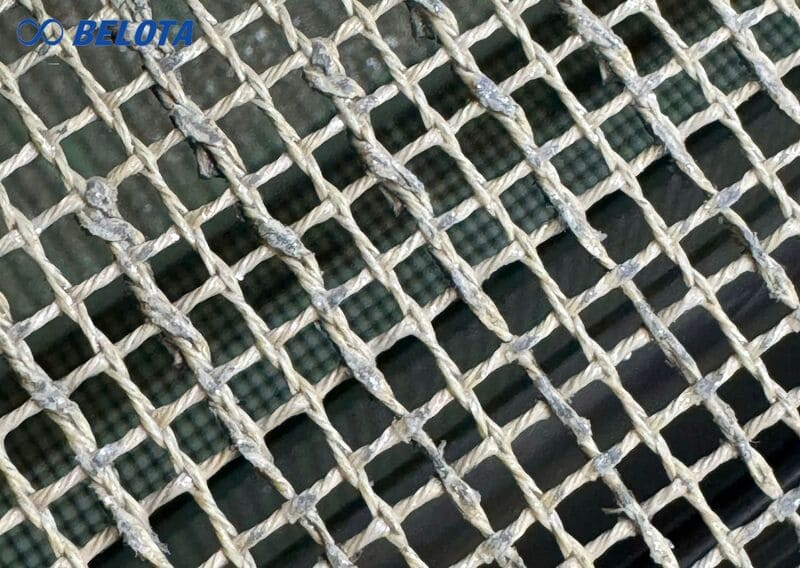

Mối nối đan thủ công
So sánh các loại mối nối băng tải Teflon
| Đặc tính |
Dạng bo tròn (Bullnose) |
Móc xương cá | Xoắn ốc | Nẹp vải chịu nhiệt | Răng cưa vòng khóa | Răng cưa ép nhiệt | Vát mép | Đan thủ công |
|---|---|---|---|---|---|---|---|---|
| Độ phẳng | Tốt | Tốt | Tốt | Rất tốt | Tốt | Rất tốt | Gần như 100% | Gần như 100% |
| Tính thẩm mỹ | Tốt | Khá | Tốt | Rất tốt | Khá | Rất tốt | Rất cao | Rất cao |
| Độ bền | Cao | Cao | Rất cao | Cao | Cao | Rất cao | Cao | Tốt |
| Khả năng lắp đặt | Tương đối dễ | Rất dễ | Tương đối dễ | Cần gia công | Rất dễ | Cần thiết bị ép nhiệt | Tương đối dễ | Thực hiện thủ công |
| Vận hành êm | Rất tốt | Tốt | Rất tốt | Rất tốt | Tốt | Rất tốt | Rất tốt | Rất tốt |
| Ứng dụng phù hợp | Băng lưới PTFE, nhiệt độ cao | Cần tháo lắp/thay băng thường xuyên | Băng lưới PTFE, tải và nhiệt cao | Ứng dụng yêu cầu bề mặt êm | Ứng dụng cần lắp/tháo nhanh | Ứng dụng yêu cầu mối nối phẳng, êm | Ứng dụng yêu cầu thẩm mỹ và bề mặt liền mạch | Ứng dụng yêu cầu mối nối phẳng, thẩm mỹ cao |
Cách lựa chọn mối nối băng tải Teflon phù hợp
Để lựa chọn đúng loại mối nối, doanh nghiệp nên cân nhắc các yếu tố sau:
- Loại băng tải PTFE (lưới hoặc dệt kín).
- Nhiệt độ làm việc của hệ thống.
- Tốc độ vận hành của băng tải.
- Chiều rộng băng tải.
- Tần suất tháo lắp và bảo trì.
- Môi trường làm việc (thực phẩm, hóa chất hoặc công nghiệp).
Việc lựa chọn đúng mối nối không chỉ giúp băng tải vận hành ổn định mà còn kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.
Belota - Đơn vị đi chuyên gia công mối nối băng tải Teflon
Belota thực hiện đa dạng phương pháp gia công mối nối băng tải Teflon, gồm mối nối bo tròn, mối nối kẹp, mối nối xoắn ốc, mối nối răng cưa và các kiểu nối chuyên dụng khác.
Đặc biệt, Belota có khả năng thực hiện mối nối dệt liền thủ công - phương pháp tương đối ít đơn vị cung cấp do yêu cầu cao về tay nghề và độ chính xác. Phương pháp này giúp tạo mối nối phẳng gần như tuyệt đối, tính thẩm mỹ cao và độ bền tốt, hạn chế gờ nối gây ảnh hưởng đến sản phẩm khi chạy qua băng.
Tùy loại băng, nhiệt độ làm việc và yêu cầu của dây chuyền, Belota sẽ tư vấn kiểu mối nối phù hợp thay vì áp dụng một phương pháp cố định cho mọi loại băng, đảm bảo băng vận hành ổn định và kéo dài tuổi thọ sử dụng.

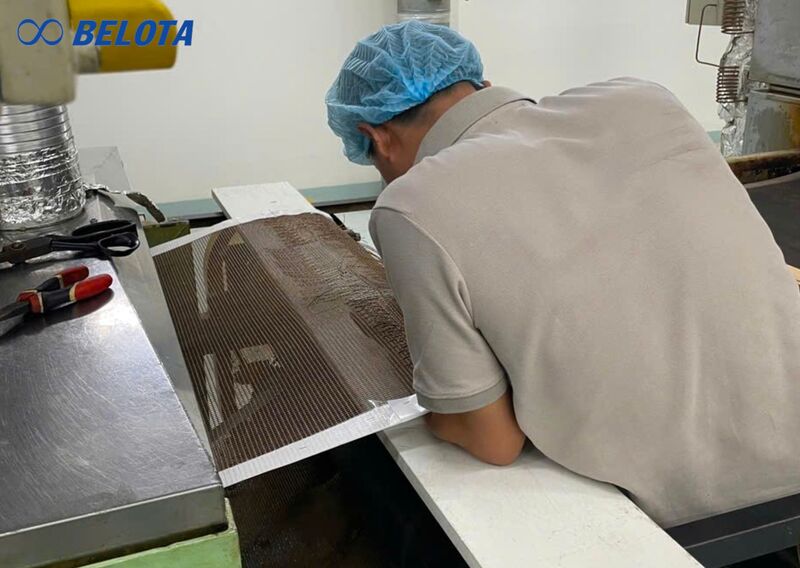

Belota có thế mạnh thực hiện mối nối thủ công cho băng tải Teflon
Câu hỏi thường gặp về mối nối băng tải Teflon (FAQ)
Mối nối nào dễ thay thế nhất?
Mối nối móc cá sấu và nẹp vải chịu nhiệt đều có thể tháo lắp nhanh, thuận tiện cho việc bảo trì.
Có thể gia công mối nối theo kích thước yêu cầu không?
Có. Mối nối có thể được gia công theo chiều rộng, chiều dài và cấu hình của từng loại máy.
Khi nào nên thay mối nối băng tải Teflon?
Mối nối băng tải khá bền nên khi mối nối băng tải hư hỏng có thể thay luôn băng tải hoặc gia công.
Kết luận
Mối nối là bộ phận quan trọng quyết định hiệu quả vận hành của băng tải Teflon. Mỗi loại mối nối đều có những ưu điểm riêng và phù hợp với từng điều kiện sử dụng khác nhau. Việc lựa chọn đúng mối nối sẽ giúp hệ thống hoạt động ổn định, giảm thời gian dừng máy và kéo dài tuổi thọ băng tải. Nếu cần tư vấn lựa chọn hoặc gia công mối nối băng tải Teflon theo yêu cầu, hãy liên hệ BELOTA để được hỗ trợ giải pháp phù hợp nhất.
