Biên dẫn hướng băng tải Teflon (PTFE) là phụ kiện được gắn dọc theo mép dây băng, có nhiệm vụ giữ băng tải di chuyển đúng vị trí và hạn chế tình trạng lệch ngang trong quá trình vận hành. Nhờ đặc tính chịu nhiệt, ma sát thấp, chống dính và kháng hóa chất, biên dẫn hướng PTFE đặc biệt phù hợp với các hệ thống băng tải làm việc ở nhiệt độ cao hoặc trong môi trường có yêu cầu chống dính. Nếu bạn đang quan tâm đến các loại biên này, hãy cùng Công ty TNHH Belota tìm hiểu chi tiết trong bài viết dưới đây.
Biên dẫn hướng băng tải Teflon là gì?
Biên dẫn hướng băng tải Teflon là loại biên được gắn các phụ kiện dẫn hướng như dây, khoen, nút mắt cáo ở mặt dưới, có nhiệm vụ định vị và giữ băng chạy đúng theo rãnh hoặc cơ cấu dẫn hướng trong quá trình vận hành. Nhờ đó, biên dẫn hướng giúp hạn chế tình trạng lệch băng, tăng độ ổn định và giảm nguy cơ băng bị trượt sang hai bên.
Phụ kiện này thường được sử dụng cho băng tải PTFE, băng tải lưới Teflon và các loại băng chịu nhiệt trong những dây chuyền yêu cầu băng chạy ổn định, chính xác.

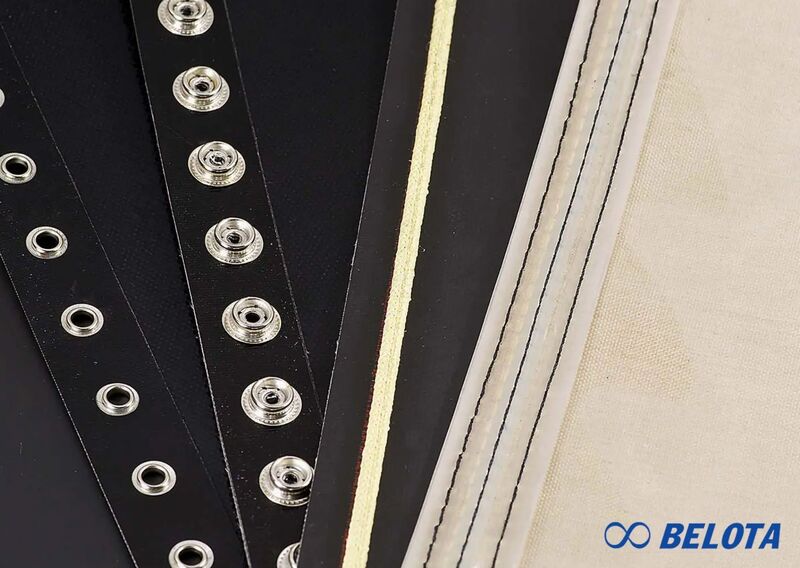

Biên dẫn hướng băng tải Teflon là loại biên được gắn các phụ kiện dẫn hướng như dây, khoen, nút mắt cáo ở mặt dưới
Vì sao cần sử dụng biên dẫn hướng cho băng tải Teflon?
Trong quá trình vận hành, dây băng Teflon có thể bị lệch do nhiều nguyên nhân như con lăn không đồng tâm, lực căng hai bên không đều, sai lệch khung băng hoặc băng phải hoạt động liên tục trên quãng đường dài.
Nếu không được kiểm soát, hiện tượng lệch băng có thể khiến mép băng cọ sát vào khung máy, dẫn đến:
- Mòn hoặc sờn mép băng.
- Bong tróc phần mép và lớp phủ.
- Băng chạy không ổn định.
- Giảm tuổi thọ dây băng.
- Làm gián đoạn quá trình vận chuyển.
- Tăng chi phí bảo trì và thay thế.
Khi gia công thêm biên dẫn hướng PTFE sẽ giúp tạo ra cơ chế định hướng cơ học, giúp dây băng duy trì quỹ đạo ổn định và giảm nguy cơ lệch ngang.

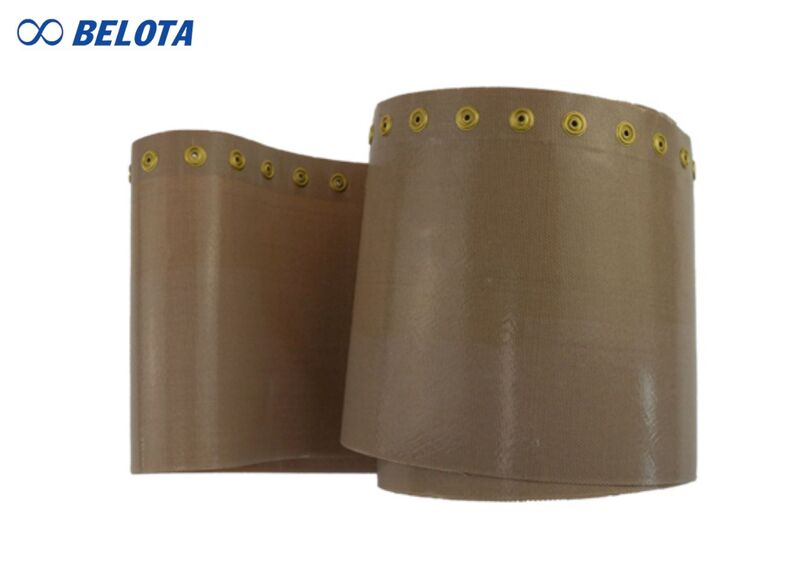

Vì sao cần sử dụng biên dẫn hướng cho băng tải Teflon
Các dạng biên dẫn hướng băng tải teflon thường dùng
Biên dẫn hướng Silicone
Biên dẫn hướng Silicone là dạng gân dẫn hướng được gắn vào mặt dưới của biên gia cường băng tải Teflon, giúp định vị và giữ băng chạy ổn định theo rãnh dẫn hướng. Nhờ đặc tính mềm, đàn hồi và khả năng chịu nhiệt tốt, loại biên này phù hợp với các hệ thống cần giảm chấn, vận hành êm hoặc có yêu cầu cao về vệ sinh.
Đặc điểm:
- Chịu nhiệt khoảng -60°C đến 250°C.
- Dẫn hướng ổn định trong rãnh.
- Dạng phổ biến: bán nguyệt.
- Kích thước: 5 × 5 mm, 11 × 16 mm hoặc theo yêu cầu.
Ứng dụng: Băng tải thực phẩm, hệ thống cần giảm va đập, môi trường nhiệt độ cao hoặc thấp.
Hạn chế:
- Chịu tải và chống mài mòn ở mức vừa phải.
- Không phù hợp với tải nặng hoặc ma sát cao.

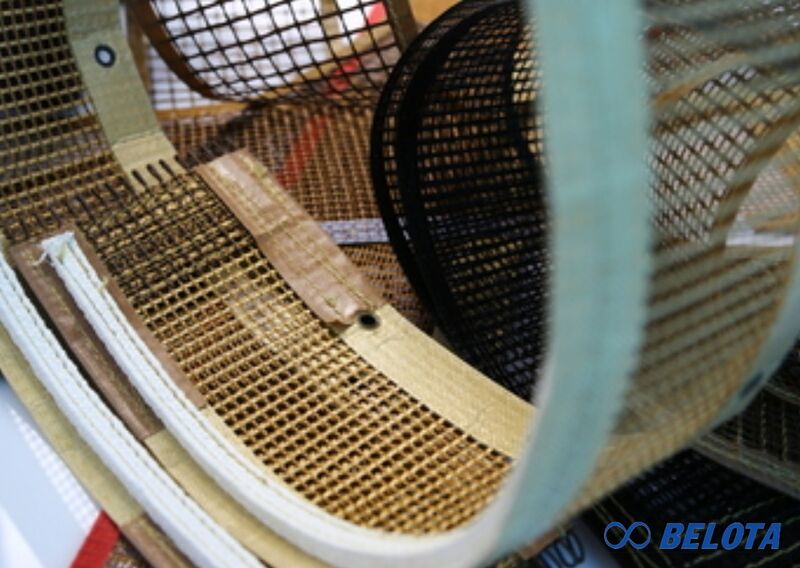

Biên dẫn hướng Silicone
Biên dẫn hướng Kevlar
Biên dẫn hướng Kevlar sỡ hữu độ bền cơ học và khả năng chống mài mòn tố nên rất phù hợp với các hệ thống vận hành liên tục hoặc yêu cầu khả năng chịu lực cao.
Đặc điểm:
- Chịu nhiệt lên đến khoảng 200°C.
- Độ bền cơ học và khả năng chống mài mòn cao.
- Dẫn hướng ổn định, phù hợp với vận hành liên tục.
- Dạng phổ biến: vuông.
- Kích thước: 3 × 3 mm, 5 × 5 mm hoặc theo yêu cầu.
Ứng dụng: Băng tải tải trọng cao, hệ thống vận hành liên tục và các ứng dụng yêu cầu độ bền, chống mài mòn tốt.
Hạn chế:
- Độ đàn hồi thấp hơn Silicone.
- Cứng hơn, ít phù hợp với các hệ thống cần giảm chấn hoặc độ linh hoạt cao.

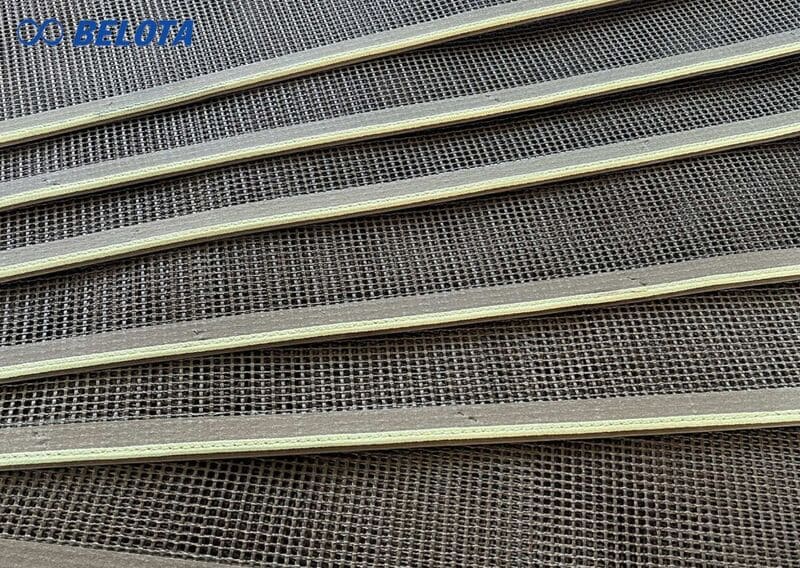

Biên dẫn hướng Kevlar
Biên dẫn hướng PTFE
Nhờ đặc tính chịu nhiệt, chống dính và ma sát thấp, loại biên này phù hợp với các hệ thống làm việc trong môi trường nhiệt độ cao, hóa chất hoặc yêu cầu hạn chế ma sát.
Đặc điểm:
- Chịu nhiệt khoảng -70°C đến 260°C.
- Ma sát thấp, chống bám dính và kháng hóa chất tốt.
- Dẫn hướng ổn định, hạn chế ma sát trong rãnh.
- Dạng phổ biến: hình chữ nhật.
- Kích thước: 5 × 5 mm, 5 × 8 mm, 8 × 8 mm, 5 × 10 mm, 8 × 10 mm, 10 × 10 mm hoặc theo yêu cầu.
Ứng dụng: Băng tải chịu nhiệt, dây chuyền sấy, ép nhiệt, môi trường hóa chất và các hệ thống yêu cầu chống dính hoặc ma sát thấp.
Hạn chế:
- Độ đàn hồi và khả năng chịu va đập thấp.
- Không phù hợp với các ứng dụng chịu tải hoặc va đập lớn.

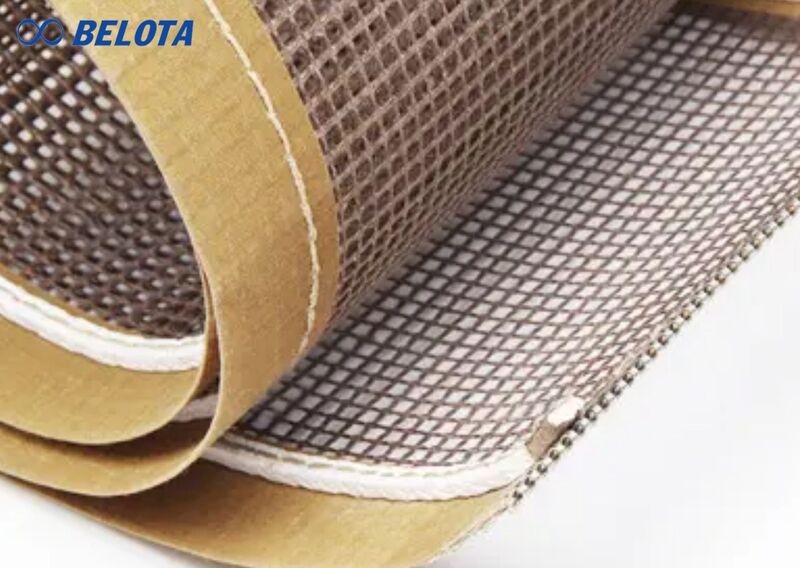

Biên dẫn hướng PTFE
Biên dẫn hướng chốt kim loại
Chốt hoặc nút kim loại dạng stud được gắn trực tiếp vào biên gia cường. Phần chốt nhô ra tạo điểm tiếp xúc với rãnh dẫn hướng để giữ băng chạy đúng vị trí.
Đặc điểm:
- Độ cứng và khả năng chịu lực cao.
- Kết cấu đơn giản, dễ lắp đặt và thay thế.
- Dẫn hướng ổn định trong các hệ thống cơ bản.
- Kích thước phổ biến: Ø7 mm, Ø10 mm hoặc theo yêu cầu.
Ứng dụng: Băng tải công nghiệp thông thường, hệ thống dẫn hướng cơ bản và các ứng dụng ưu tiên độ bền, kết cấu đơn giản.
Hạn chế:
- Độ linh hoạt thấp.
- Có thể gây ma sát và mài mòn băng nếu thiết kế hoặc lắp đặt không phù hợp.

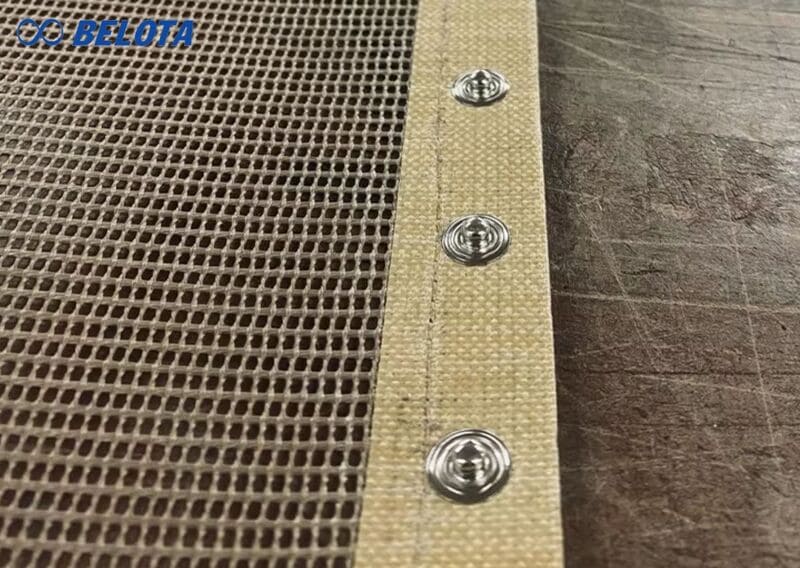

Biên dẫn hướng chốt kim loại
Khoen dẫn hướng kim loại
Khoen kim loại (eyelet) được đóng xuyên qua biên gia cường. Khoen tạo thành một lỗ hoặc điểm liên kết, sau đó làm việc cùng cơ cấu dẫn hướng của hệ thống.
Đặc điểm:
- Độ cứng và khả năng chịu lực cao.
- Giúp định vị và kiểm soát đường chạy của băng tốt.
- Khoen được đóng cố định, tạo điểm liên kết chắc chắn.
- Kích thước phổ biến: Ø5 mm, Ø8 mm, Ø10 mm hoặc theo yêu cầu.
Ứng dụng: Băng tải tải trọng cao, hệ thống yêu cầu kiểm soát đường chạy chính xác và các ứng dụng cần điểm dẫn hướng chắc chắn.
Hạn chế:
- Kết cấu và quá trình gia công phức tạp hơn biên dẫn hướng chốt kim loại.
- Chi phí gia công có thể cao hơn.
- Không phù hợp với một số ứng dụng yêu cầu hạn chế chi tiết kim loại hoặc tiêu chuẩn vệ sinh cao.

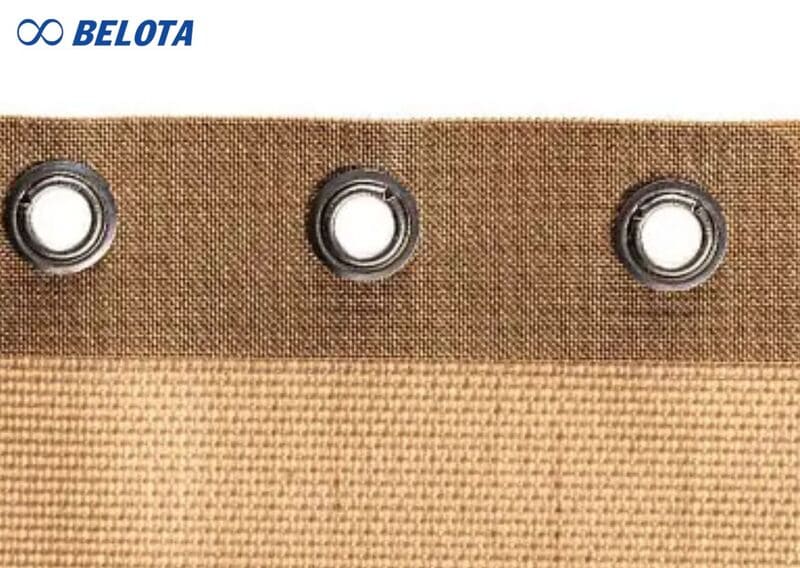

Khoen dẫn hướng kim loại
Biên dẫn hướng chốt PTFE
Biên dẫn hướng chốt PTFE là dạng biên được đục lỗ, sau đó gắn chốt PTFE vào vị trí đã đục và cố định trên biên gia cường. Phần chốt nhô ra tạo điểm dẫn hướng, giúp định vị và giữ băng chạy ổn định theo rãnh dẫn hướng. So với chốt kim loại, chốt PTFE có ưu điểm là ma sát thấp và hạn chế mài mòn khi tiếp xúc.
Đặc điểm:
- Ma sát thấp, giúp băng chạy êm trong rãnh dẫn hướng.
- Chống dính và chịu nhiệt tốt.
- Hạn chế mài mòn giữa chốt và rãnh dẫn hướng.
- Kích thước có thể gia công theo yêu cầu của hệ thống.
Ứng dụng: Băng tải lưới PTFE, băng tải chịu nhiệt, dây chuyền sấy và các hệ thống cần giảm ma sát hoặc hạn chế tiếp xúc kim loại trực tiếp.
Hạn chế:
- Khả năng chịu va đập và tải trọng thấp hơn chốt kim loại.
- Không phù hợp với các hệ thống chịu tải lớn hoặc va đập mạnh.

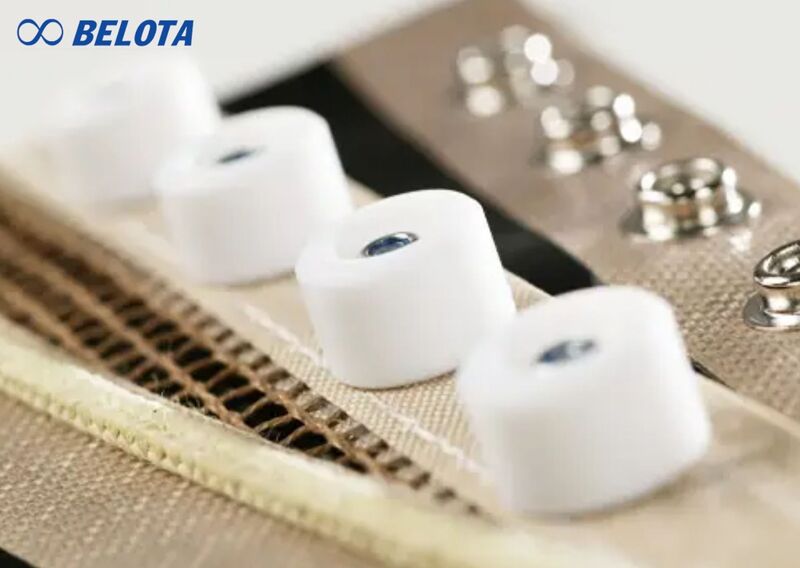

Biên dẫn hướng chốt PTFE
Cách lựa chọn biên dẫn hướng phù hợp với máy của bạn
Khi lựa chọn biên dẫn hướng Teflon, cần căn cứ vào:
- Nhiệt độ làm việc của dây chuyền.
- Chiều rộng và độ dày của dây băng.
- Kích thước rãnh dẫn hướng.
- Tải trọng và tốc độ vận hành.
- Bán kính uốn của băng nếu sử dụng cho hệ thống cong.
- Môi trường có hóa chất, dầu mỡ hoặc vật liệu bám dính.
- Yêu cầu về vệ sinh và an toàn thực phẩm.
Việc lựa chọn đúng kích thước giúp dải dẫn hướng hoạt động ổn định, hạn chế ma sát quá mức và tránh gây ảnh hưởng đến dây băng.
Gia công biên dẫn hướng băng tải Teflon ở đâu
Băng tải Belota cung cấp các loại biên dẫn hướng cho băng tải Teflon được gia công theo kết cấu và yêu cầu vận hành của từng hệ thống. Biên dẫn hướng được gắn vào phần biên gia cường, giúp định vị đường chạy, hạn chế lệch băng và hỗ trợ băng vận hành ổn định trong quá trình sử dụng.
Tùy theo điều kiện làm việc, Belota có thể cung cấp nhiều dạng biên dẫn hướng như dải dẫn hướng Silicone, Kevlar, PTFE, chốt dẫn hướng, khoen và nút mắt cáo. Kích thước, vật liệu, kiểu dẫn hướng và phương án gia công các loại mối nối băng tải Teflon có thể được lựa chọn theo kết cấu băng tải, kích thước rãnh dẫn hướng, nhiệt độ, tải trọng và môi trường làm việc thực tế.

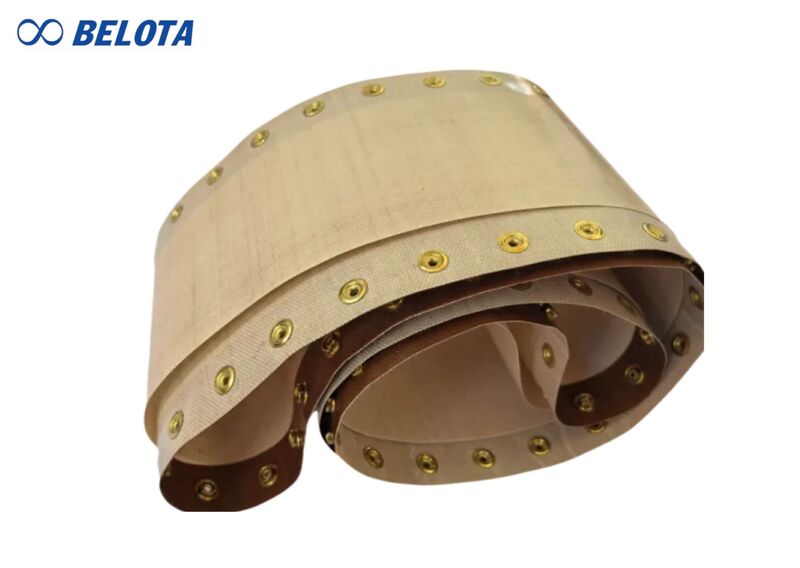

Gia công biên dẫn hướng băng tải Teflon ở đâu
Kết luận
Biên dẫn hướng là một bộ phận quan trọng giúp băng tải Teflon chạy ổn định, đúng vị trí và hạn chế tình trạng lệch băng trong quá trình vận hành. Tùy theo điều kiện làm việc, người dùng có thể lựa chọn các dạng dẫn hướng như Silicone, Kevlar, PTFE, chốt kim loại, khoen kim loại hoặc chốt PTFE. Mỗi loại có ưu điểm riêng về khả năng chịu nhiệt, độ linh hoạt, ma sát và khả năng chịu tải. Vì vậy, cần lựa chọn biên dẫn hướng băng tải Teflon dựa trên kết cấu máy, kích thước rãnh dẫn hướng, nhiệt độ, tải trọng và môi trường vận hành thực tế. Lựa chọn đúng loại và kích thước biên dẫn hướng không chỉ giúp hạn chế lệch băng mà còn giảm mài mòn mép băng, tăng độ ổn định và kéo dài tuổi thọ của băng tải.
