Tính toán sự giãn nở nhiệt trong băng tải nhựa mô-đun

Băng tải nhựa được lắp đặt trong môi trường khoảng 25°C nhưng có thể phải làm việc ở điều kiện nhiệt độ rất khác nhau, chẳng hạn tiếp xúc với sản phẩm nóng 75°C hoặc vận hành trong tủ đông -30°C. Sự thay đổi nhiệt độ này khiến băng giãn nở hoặc co lại theo chiều rộng. Nếu khung tải không chừa đủ khoảng hở, băng tải có thể cọ sát hoặc bị ép vào dải chống mài mòn, làm tăng tải truyền động và khiến cạnh băng bị mòn sớm. Vì vậy, khoảng hở do giãn nở nhiệt cần được tính toán ngay từ khi thiết kế, đặc biệt với các hệ thống thường xuyên thay đổi giữa môi trường nóng và lạnh. Bài viết dưới đây trình bày công thức tính, ví dụ thực tế và cách xác định khoảng hở phù hợp khi lắp đặt.

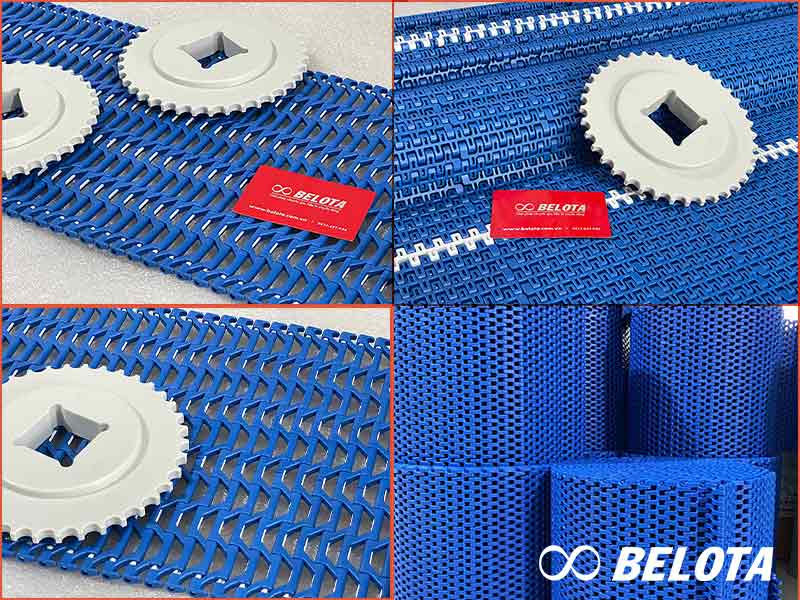

Vì sao băng tải nhựa mô-đun bị giãn nở theo nhiệt độ?

Băng tải nhựa mô-đun được ghép từ các module liên kết với nhau bằng chốt pin. Khi nhiệt độ thay đổi, vật liệu nhựa trong từng module cũng thay đổi kích thước. Vì vậy, toàn bộ băng sẽ giãn ra khi nhiệt độ tăng và co lại khi nhiệt độ giảm.

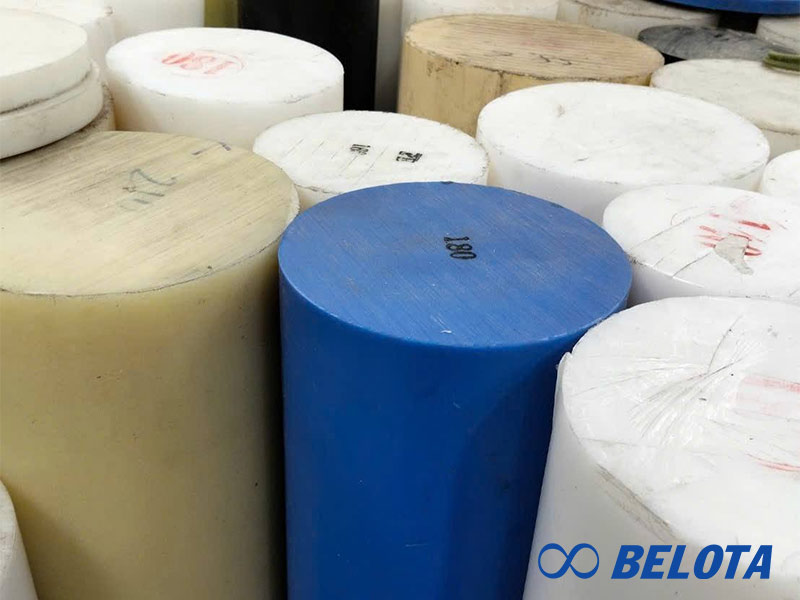

Mức độ thay đổi phụ thuộc vào loại nhựa sử dụng. Các vật liệu phổ biến như POM (Acetal), PP (Polypropylene) và PE (Polyethylene) có hệ số giãn nở nhiệt khác nhau. Với PA hoặc PVDF, thông số này còn phụ thuộc vào từng grade vật liệu, chẳng hạn nhựa nguyên sinh hoặc loại có gia cường sợi thủy tinh, nên cần sử dụng đúng thông số từ datasheet của nhà sản xuất.

Khi tính toán thực tế, cần quan tâm đến ba yếu tố chính:

• Chênh lệch nhiệt độ (ΔT): là khoảng chênh giữa nhiệt độ khi lắp đặt và nhiệt độ làm việc của băng. Với dây chuyền rửa nóng hoặc cấp đông, nên lấy theo mức nhiệt thực tế mà băng phải chịu.
• Kích thước băng: băng càng dài hoặc càng rộng thì mức thay đổi kích thước tuyệt đối càng lớn.
• Chu kỳ nhiệt: nếu băng liên tục đi qua các công đoạn nóng - lạnh, hiện tượng giãn và co sẽ lặp lại theo từng chu kỳ vận hành.

Tại sao cần tính giãn nở nhiệt của băng tải nhựa

Việc tính toán độ giãn nở nhiệt giúp xác định trước mức thay đổi kích thước của băng khi làm việc ở các nhiệt độ khác nhau, từ đó thiết kế hệ thống phù hợp và hạn chế sự cố trong quá trình vận hành.

• Xác định khoảng hở lắp đặt: Dự đoán mức giãn theo chiều dài và chiều rộng để chừa khoảng hở phù hợp giữa băng với khung tải.
• Hạn chế băng cọ vào khung: Khi băng giãn ở nhiệt độ cao, khoảng hở đủ lớn giúp tránh hiện tượng băng chạm hoặc kẹt vào thành khung.
• Giảm tải cho hệ thống truyền động: Kiểm soát độ giãn giúp hạn chế lực căng phát sinh, giảm tải lên motor, nhông xích và các bộ phận truyền động.
• Duy trì độ ổn định của băng: Băng được tính toán đúng có thể duy trì khả năng chạy ổn định, hạn chế lệch băng hoặc võng bất thường khi nhiệt độ thay đổi.
• Tăng tuổi thọ thiết bị: Giảm hiện tượng cọ sát, kẹt băng và lực căng không cần thiết, từ đó hạn chế hao mòn module, pin và các linh kiện liên quan.
• Hỗ trợ lựa chọn vật liệu: So sánh hệ số giãn nở nhiệt của POM, PP, PE hoặc các vật liệu khác để lựa chọn loại nhựa phù hợp với môi trường làm việc.
• Đảm bảo vận hành trong chu kỳ nhiệt: Đặc biệt quan trọng với băng tải sử dụng trong rửa nóng, sấy, tiệt trùng, kho lạnh và cấp đông, nơi băng thường xuyên chịu sự thay đổi nhiệt độ.

Công thức tính giãn nở nhiệt của băng tải nhựa

Để xác định mức thay đổi kích thước của băng khi nhiệt độ thay đổi, có thể sử dụng công thức tính giãn nở nhiệt tuyến tính:

ΔL = L × P × ΔT

Trong đó:

• ΔL: kích thước thay đổi của băng (mm)
• L: chiều dài hoặc chiều rộng ban đầu của băng (m)
• P: hệ số giãn nở nhiệt của vật liệu (mm/m·°C)
• ΔT: chênh lệch nhiệt độ giữa thời điểm lắp đặt và điều kiện vận hành (°C)

Bảng dưới đây là hệ số giãn nở nhiệt tham khảo của một số vật liệu thường dùng trong băng tải nhựa mô-đun:

Từ các giá trị trên có thể thấy cùng một mức thay đổi nhiệt độ và cùng kích thước băng, PE sẽ có độ giãn nở lớn hơn POM. Do đó, khi thiết kế băng tải sử dụng vật liệu PE, cần tính toán khoảng hở và vị trí dẫn hướng cẩn thận hơn để tránh phát sinh va chạm trong quá trình vận hành.

Đối với PA hoặc PVDF, hệ số giãn nở có thể thay đổi theo từng cấp vật liệu và công thức phối trộn của nhà sản xuất. Vì vậy, nên sử dụng thông số kỹ thuật của đúng mã băng đang lựa chọn thay vì áp dụng một giá trị tham khảo chung.

Kết quả này là cơ sở cho tính toán sự giãn nở nhiệt trong băng tải nhựa mô-đun. Từ kết quả trên, kỹ sư cơ khí tiến hành xác định khe hở lắp đặt và vị trí cố định sprocket

Ví dụ tính toán thực tế

Giả sử băng tải nhựa mô-đun vật liệu PP có chiều rộng 1.524 mm, nhiệt độ lắp đặt là 20°C và nhiệt độ vận hành lên đến 70°C.

=> Khi đó, chênh lệch nhiệt độ cần tính là ΔT = 50°C.

=> Áp dụng công thức ΔL = L × P × ΔT với L = 1,524 m, ta có: 1,524 × 0,13 × 50 ≈ 9,9 mm

Khi đạt nhiệt độ hoạt động, băng tải sẽ rộng thêm khoảng 10 mm, do đó khung phải đảm bảo khoảng hở hai bên tối thiểu 10 mm so với khoảng hở vận hành bình thường.

Chiều dài cũng tăng tương tự, ví dụ: một băng tải PP dài 20 m, khi nhiệt độ tăng thêm 50°C, sẽ dài thêm 130 mm, và hệ thống căng/thắt băng tải phải hấp thụ phần chiều dài tăng thêm này.

Đây là yếu tố cần cân nhắc khi chọn vật liệu PE, POM hay PP, đồng thời xác định kích thước khung và khoảng hở hai bên băng sao cho phù hợp với mức giãn nở thực tế.

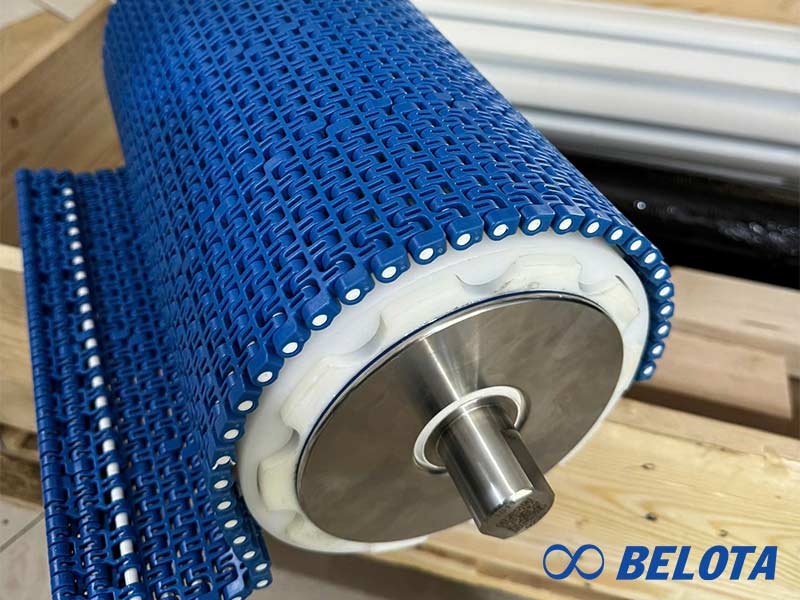

Áp dụng kết quả tính toán vào lắp đặt thực tế

Giá trị ΔL cho biết băng có thể thay đổi kích thước bao nhiêu, nhưng khi thiết kế cần chuyển kết quả này thành khoảng hở phù hợp giữa băng và khung tải. Khoảng hở phải đủ để băng thay đổi kích thước trong suốt quá trình vận hành mà không gây cọ sát hoặc kẹt băng.

Khi xác định khe hở, nên kiểm tra cả hai trạng thái nhiệt độ:

• Nhiệt độ cao nhất: băng giãn ra, vì vậy cần đảm bảo mép băng không chạm khung và hệ thống truyền động vẫn làm việc bình thường.
• Nhiệt độ thấp nhất: băng co lại, cần kiểm tra độ căng và khả năng giữ băng đúng vị trí trên toàn bộ tuyến tải.

Trong tính toán sự giãn nở nhiệt trong băng tải nhựa mô-đun, khe hở cần được xác định dựa trên mức thay đổi kích thước thực tế của băng và phạm vi nhiệt độ mà dây chuyền phải làm việc.

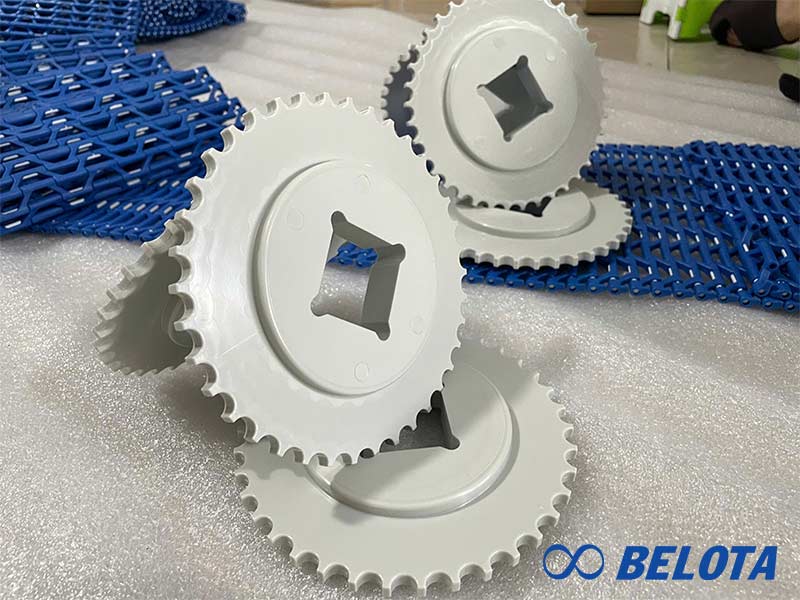

Bố trí bánh xích để bù trừ giãn nở

Với băng tải mô-đun có chiều rộng lớn, cách cố định sprocket trên trục cần được tính đến khả năng thay đổi kích thước của băng. Nếu khóa cứng toàn bộ sprocket theo phương ngang, chuyển động giãn nở của băng có thể bị hạn chế, từ đó tạo thêm lực lên mép băng, sprocket và khung tải.

Một cách bố trí thường được sử dụng là:

• Sprocket trung tâm: cố định trên trục để tạo điểm chuẩn cho băng.
• Sprocket hai bên: cho phép dịch chuyển theo phương ngang trong phạm vi cần thiết, giúp băng có khoảng tự do khi kích thước thay đổi theo nhiệt độ.

Cách bố trí này cần đặc biệt lưu ý ở các dây chuyền có nhiệt độ thay đổi liên tục. Việc cho phép băng dịch chuyển đúng hướng sẽ giúp hạn chế lực phát sinh lên hệ thống truyền động và các bộ phận dẫn hướng.

Các bước thực tế khi tính toán giãn nở nhiệt cho dây chuyền mới

Khi thực hiện tính toán sự giãn nở nhiệt trong băng tải nhựa mô-đun, nên kiểm tra lần lượt các thông số từ kích thước băng, nhiệt độ làm việc đến cách bố trí hệ thống dẫn hướng:

• Xác định kích thước ban đầu: đo chiều dài và chiều rộng của băng tại nhiệt độ lắp đặt.
• Xác định dải nhiệt độ: ghi nhận nhiệt độ lắp đặt, mức nhiệt thấp nhất và cao nhất trong quá trình vận hành.
• Tra hệ số giãn nở: sử dụng đúng thông số của loại nhựa và cấp vật liệu theo tài liệu kỹ thuật của nhà sản xuất.
• Tính độ thay đổi kích thước: áp dụng công thức ΔL = L × P × ΔT cho chiều dài và chiều rộng cần kiểm tra.
• Xác định khoảng hở thiết kế: dựa trên độ giãn hoặc co đã tính để bố trí khoảng hở giữa băng, khung và các chi tiết dẫn hướng.
• Kiểm tra bố trí sprocket: xác định sprocket nào cần cố định và vị trí nào cần cho phép dịch chuyển theo phương ngang để băng có đủ khoảng tự do.
• Kiểm tra khi vận hành: sau khi lắp đặt, theo dõi băng ở các mức nhiệt độ làm việc để phát hiện sớm hiện tượng cọ sát, kẹt hoặc sai lệch hướng chạy.

Câu hỏi thường gặp?

Vì sao PE giãn nở nhiều hơn POM dù đều dùng trong môi trường lạnh?

Trả lời: Khả năng làm việc ở nhiệt độ thấp và hệ số giãn nở nhiệt là hai đặc tính khác nhau của vật liệu. PE có khả năng chịu va đập tốt ở nhiệt độ thấp, nhưng hệ số giãn nở nhiệt vẫn cao hơn POM, nên mức thay đổi kích thước khi nhiệt độ thay đổi cũng lớn hơn.

Dây chuyền chạy ở nhiệt độ phòng ổn định thì có cần tính giãn nở nhiệt không?

Trả lời: Nếu nhiệt độ lắp đặt và nhiệt độ vận hành gần như không thay đổi, ảnh hưởng của giãn nở nhiệt thường rất nhỏ. Tuy vậy, vẫn nên kiểm tra biến động nhiệt độ theo mùa hoặc nhiệt phát sinh từ các thiết bị xung quanh, đặc biệt với băng có kích thước lớn.

Màu sắc của băng có ảnh hưởng đến độ giãn nở nhiệt không?

Trả lời: Thông thường không đáng kể. Khi tính toán, yếu tố cần quan tâm là loại nhựa nền và hệ số giãn nở nhiệt của vật liệu, thay vì màu sắc của băng.

Kết luận

Giãn nở nhiệt cần được tính đến khi thiết kế băng tải nhựa mô-đun làm việc trong môi trường có nhiệt độ thay đổi. Việc xác định đúng hệ số vật liệu và khoảng hở giúp hạn chế cọ sát, kẹt băng và tải phát sinh lên hệ thống truyền động. Nếu doanh nghiệp cần tư vấn băng tải nhựa mô-đun, lựa chọn vật liệu hoặc kiểm tra phương án lắp đặt theo điều kiện nhiệt độ thực tế, Belota sẵn sàng hỗ trợ cùng bộ phận kỹ thuật và mua hàng. Liên hệ Belota để được tư vấn thông số và phương án phù hợp cho từng dây chuyền.
