Hướng dẫn lắp hướng chạy băng tải dây đai có mối nối chồng

Xác định đúng hướng chạy băng tải dây đai có mối nối chồng là yếu tố quan trọng giúp hệ thống vận hành ổn định, hạn chế bong hở mối nối và giảm nguy cơ dừng máy ngoài kế hoạch. Dù là một chi tiết kỹ thuật nhỏ, việc lắp sai chiều có thể ảnh hưởng trực tiếp đến tuổi thọ dây và hiệu quả vận hành của toàn bộ dây chuyền. Trong bài viết này, băng tải Belota sẽ phân tích nguyên tắc lựa chọn đúng hướng lắp mối nối chồng, những lưu ý quan trọng trong quá trình vận hành và giải pháp giúp doanh nghiệp tối ưu độ bền cho hệ thống băng tải.

Mối nối chồng là gì?

Mối nối chồng là phương pháp nối trong đó hai đầu băng tải hoặc dây đai được chồng lên nhau theo một chiều xác định, sau đó liên kết bằng nhiệt hoặc keo chuyên dụng để tạo thành một điểm nối liền mạch. Đặc điểm của kiểu nối này là tại vị trí mối nối sẽ xuất hiện một phần mép chồng, vì vậy hướng chạy băng tải dây đai có mối nối chồng cần được xác định đúng ngay từ đầu để tránh hiện tượng bong hoặc hở mép trong quá trình vận hành.

Đây là phương pháp nối phổ biến trên các dòng băng tải PVC và một số dây đai dán nối, nhờ ưu điểm thi công nhanh, chi phí hợp lý và dễ thực hiện tại nhà máy.

Vì sao cần xác định đúng hướng chạy băng tải dây đai có mối nối chồng?

Mối nối chồng là vị trí nhạy cảm nhất trên toàn bộ băng tải hoặc dây đai, do đây là điểm liên kết trực tiếp giữa hai đầu dây và thường chịu tác động lực lớn trong suốt quá trình vận hành. Khi hệ thống hoạt động, vị trí này đồng thời chịu nhiều dạng tải khác nhau, bao gồm:

Lực kéo dọc từ puly truyền động và tải trọng vận chuyển
Lực ma sát bề mặt từ sản phẩm, con lăn và các bộ phận tiếp xúc
Tác động cơ học lặp lại mỗi khi mối nối đi qua puly, dao gạt hoặc con lăn ép.

Nếu lắp sai hướng chạy băng tải dây đai có mối nối chồng sẽ dẫn đến các hậu quả sau:

Mối nối bị bươi gây bong mép và hở do mép chồng liên tục bị lực ma sát tác động theo chiều bóc tách.
Giảm tuổi thọ dây đai, khiến mối nối nhanh xuống cấp và phải dán nối lại sớm.
Gây lệch băng tải, rung lắc hoặc vận hành không ổn định, ảnh hưởng đến hiệu quả sản xuất.
Tăng nguy cơ dừng máy và chi phí bảo trì, do phải sửa chữa hoặc thay thế dây đai khi mối nối bị hư hỏng.

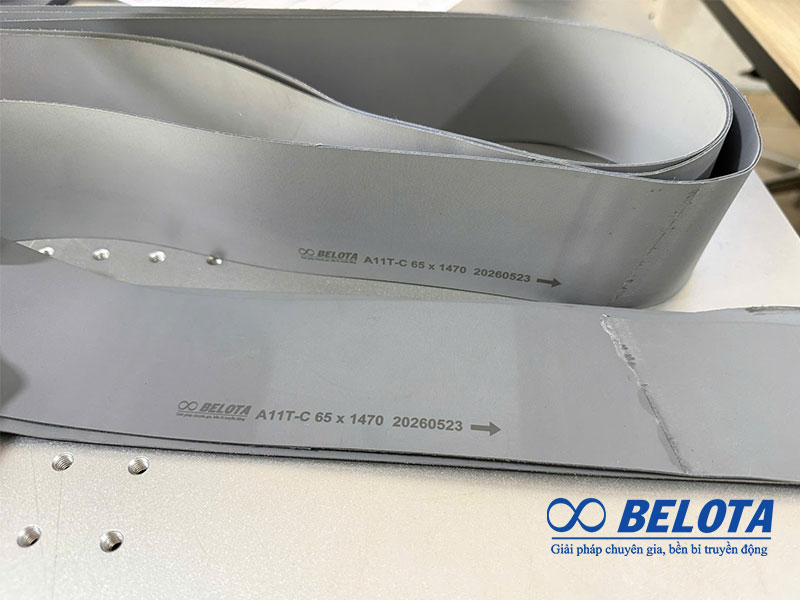

Mối nối chồng là điểm yếu nhất của băng tải dây đai

2 Cách lắp hướng chạy băng tải dây đai có mối nối chồng

Trên thực tế, không có một chiều lắp cố định cho mọi hệ thống sử dụng mối nối chồng. Việc xác định đúng hướng chạy băng tải dây đai có mối nối chồng cần dựa trên đặc điểm kết cấu mối nối và các điểm tác động cơ học trong suốt quá trình vận hành.

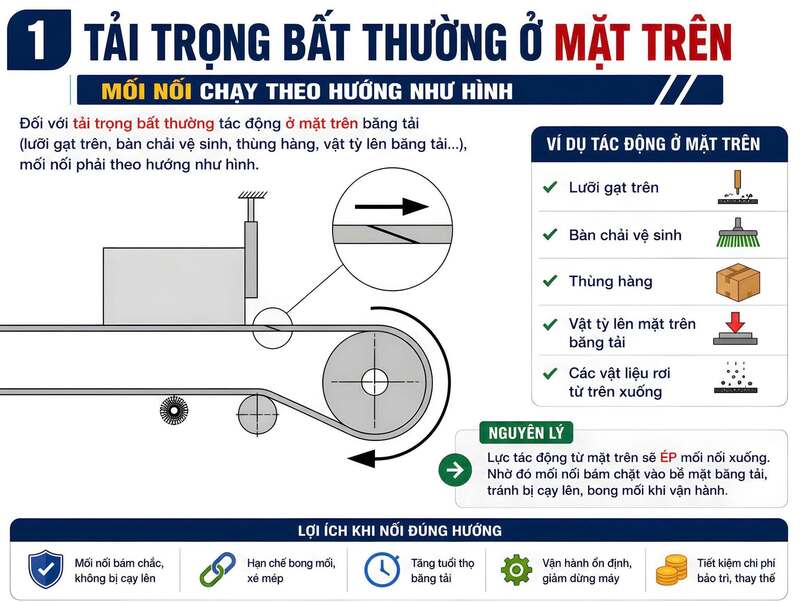

Phương pháp 1: Lắp cho tải trọng mặt trên

Đây là phương pháp cơ bản và được áp dụng trong hầu hết các hệ thống.

Áp dụng: Khi băng tải chịu các tác động từ phía trên như lưỡi gạt trên, bàn chải vệ sinh, thùng hàng, vật tỳ hoặc vật liệu rơi từ trên xuống

Nguyên tắc lắp: Mép chồng của mối nối phải nằm thuận theo chiều chạy của băng tải hoặc dây đai. Điều này có nghĩa phần đầu mối nối phải được bố trí sao cho khi hệ thống vận hành, lực tác động sẽ ép mép nối xuống thay vì tạo lực bóc ngược lên mép chồng.

Khi lắp đúng chiều:

Lực kéo được phân bổ đều tại vị trí mối nối;
Giảm nguy cơ bong mép hoặc hở mối nốităng độ ổn định và tuổi thọ của dây.

Trong thực tế, kỹ thuật viên thường kiểm tra bằng cách quan sát mặt cắt bên hông: phần đầu vát của mối nối nên nằm phía sau theo chiều chuyển động của dây.

Phương pháp 1: Lắp cho tải trọng mặt trên

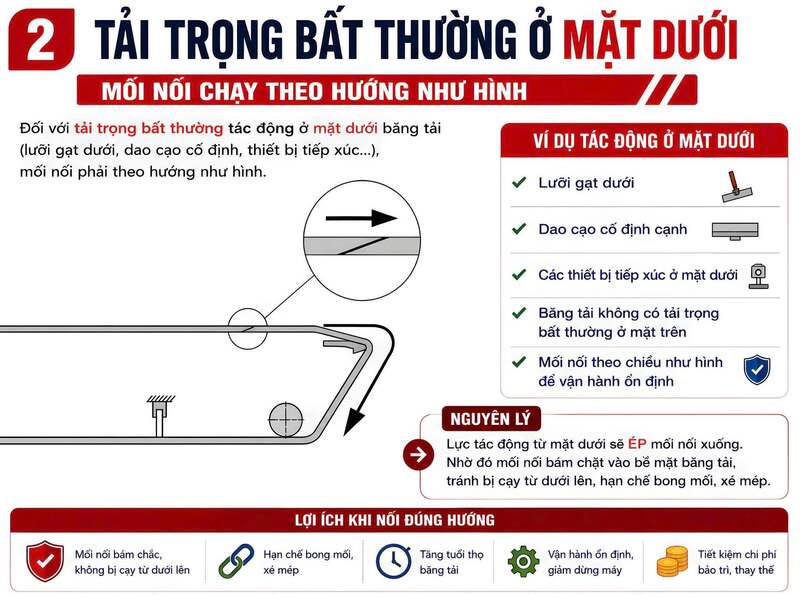

Phương pháp 2: Lắp cho tải trong mặt dưới

Áp dụng: Khi có các thiết bị tiếp xúc ở mặt dưới băng tải như lưỡi gạt dưới, dao cạo cố định cạnh hoặc các bộ phận hỗ trợ mặt dưới.

Dao gạt: nếu tiếp xúc ngược với mép nối, lực cào có thể làm bong mép theo chu kỳ.
Chổi vệ sinh: tác động liên tục trong thời gian dài dễ làm suy yếu lớp dán nối.
Puly đường kính nhỏ: bán kính uốn nhỏ làm tăng ứng suất tại vị trí mối nối.
Con lăn ép: lực nén tập trung có thể làm biến dạng hoặc làm hở mép nếu lắp sai chiều.

Nguyên lý: Mối nối được bố trí theo hướng ngược lại với phương pháp trên để lực tác động từ mặt dưới cũng tạo ra hiệu ứng ép mối nối vào thân băng tải, tránh tình trạng bị cạy từ dưới lên gây xé mép.

Phương pháp 2: Lắp cho tải trong mặt dưới

Nhìn chung, cả hai phương pháp này đều hướng tới mục tiêu chung là "Nối đúng hướng", đảm bảo lực tác động luôn ép xuống mối nối, giúp tăng tuổi thọ băng tải, vận hành ổn định và giảm thiểu chi phí bảo trì.

Quy trình kiểm tra sau khi lắp đặt hướng chạy băng tải

Bước 1: Kiểm tra độ ổn định khi chạy không tải

Cho hệ thống vận hành không tải từ 10 - 15 phút để theo dõi phản ứng của mối nối trong điều kiện thực tế. Đây là bước giúp phát hiện nhanh các lỗi lắp đặt ban đầu trước khi đưa tải vào hệ thống.

Bước 2: Quan sát mối nối tại các điểm chuyển động

Theo dõi trực tiếp vị trí mối nối khi đi qua:

puly truyền động;
puly chuyển hướng;
dao gạt;
con lăn ép.

Mục tiêu là kiểm tra xem mối nối có đi qua các điểm này êm hay không, có xuất hiện hiện tượng va đập hoặc cạ mép bất thường hay không.

Bước 3: Đánh giá các dấu hiệu bất thường

Trong quá trình chạy thử, cần chú ý các dấu hiệu như:

Tiếng va đập tại vị trí mối nối
Rung lắc cục bộ
Mép nối phồng hoặc hở nhẹ
Băng tải có xu hướng chạy lệch.

Nếu xuất hiện một trong các dấu hiệu trên, cần dừng máy để kiểm tra lại chiều lắp và tình trạng mối nối.

Bước 4: Xác nhận trước khi bàn giao vận hành

Chỉ khi mối nối vận hành ổn định, không xuất hiện rung, tiếng ồn hoặc bong mép, hệ thống mới được xác nhận đạt yêu cầu kỹ thuật và sẵn sàng đưa vào vận hành chính thức.

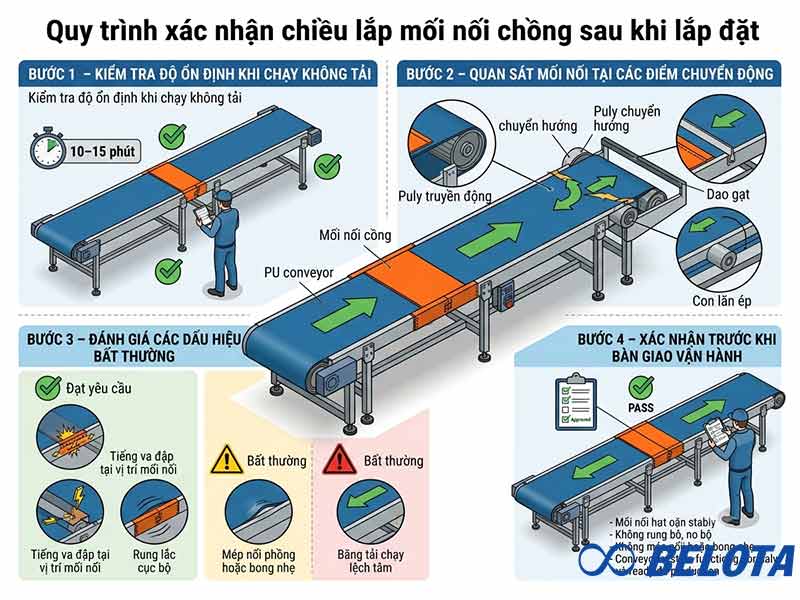

Quy trình chi tiết xác nhận chiều lắp mối nối chồng

Dấu hiệu nhận biết băng tải dây đai đang lắp sai hướng mối nối chồng

Trong nhiều trường hợp, việc lắp sai chiều không gây hỏng ngay lập tức mà xuất hiện dưới dạng các dấu hiệu bất thường trong quá trình vận hành. Doanh nghiệp nên kiểm tra định kỳ để phát hiện sớm các biểu hiện sau:

Dấu hiệu	Nguyên nhân có thể gặp	Khuyến nghị kiểm tra
Mép mối nối bong hoặc hở nhẹ	Mép chồng đang chịu lực bóc ngược do lắp sai chiều chạy	Kiểm tra lại hướng chạy băng tải, chiều mối nối và vị trí dao gạt
Mối nối phát ra tiếng va đập khi qua puly	Độ dày tại vị trí nối không đồng đều hoặc mối nối lắp sai chiều	Kiểm tra độ phẳng của mối nối và chiều vận hành thực tế của băng tải
Băng tải chạy lệch bất thường	Mối nối không cân đối, gây mất cân bằng lực kéo trên dây đai	Kiểm tra độ lệch hướng của băng tải và tình trạng mối nối trên toàn chiều rộng dây
Xuất hiện rung động hoặc tiếng ồn bất thường	Mối nối bị phồng, tách lớp hoặc bắt đầu hư hỏng	Dừng máy và kiểm tra ngay tình trạng liên kết tại vị trí nối
Mài mòn nhanh tại vị trí nối	Mối nối liên tục va chạm với puly, dao gạt hoặc các chi tiết cơ khí khác	Đánh giá lại toàn bộ tuyến băng, các điểm tiếp xúc và hướng lắp mối nối

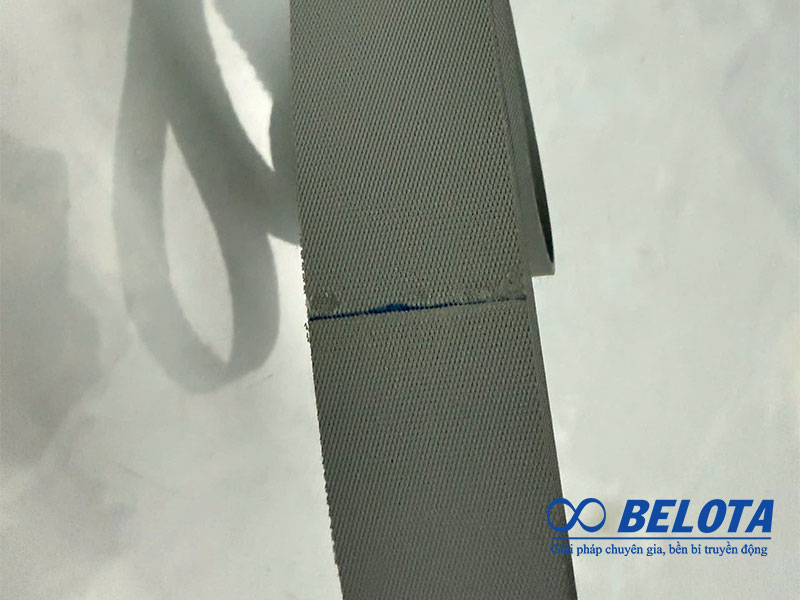

Mối nối được kĩ thuật Belota mài nhẵn chắc chắn giúp hoạt động ổn định

Quy trình kiểm soát chiều lắp mối nối chồng tại Belota

Với các sản phẩm sử dụng mối nối chồng, việc kiểm soát đúng chiều lắp không chỉ ảnh hưởng đến độ bền của mối nối mà còn quyết định tính ổn định của toàn bộ hệ thống. Vì vậy, Belota xây dựng quy trình kiểm tra kỹ thuật riêng nhằm đảm bảo mỗi sản phẩm đến tay khách hàng đều được định hướng lắp đặt chính xác ngay từ đầu.

Khắc dấu mũi tên chỉ chiều chạy trực tiếp trên sản phẩm

Toàn bộ băng tải và dây đai do Belota cung cấp đều được đội ngũ kỹ thuật khắc dấu mũi tên chỉ chiều chạy trực tiếp trên dây trước khi bàn giao. Điều này giúp đơn vị vận hành dễ dàng nhận biết đúng hướng chạy băng tải dây đai có mối nối chồng, hạn chế tối đa sai sót trong quá trình lắp đặt tại nhà máy.

Kiểm tra chiều lắp trước khi giao hàng

Mỗi cuộn băng tải hoặc dây đai dán nối đều được kiểm tra lại bởi kỹ thuật viên trước khi xuất xưởng. Quy trình này nhằm đảm bảo chiều mũi tên đánh dấu trùng khớp với thực tế mép chồng của mối nối, giúp khách hàng yên tâm khi lắp đặt và vận hành.

Hỗ trợ dán nối và lắp đặt tận nơi

Đối với các hệ thống có yêu cầu kỹ thuật đặc thù, Belota cung cấp dịch vụ dán nối và hỗ trợ lắp đặt trực tiếp tại nhà máy, đồng thời kiểm tra chiều lắp và chạy thử trước khi bàn giao nhằm đảm bảo hệ thống vận hành đúng kỹ thuật ngay từ đầu.

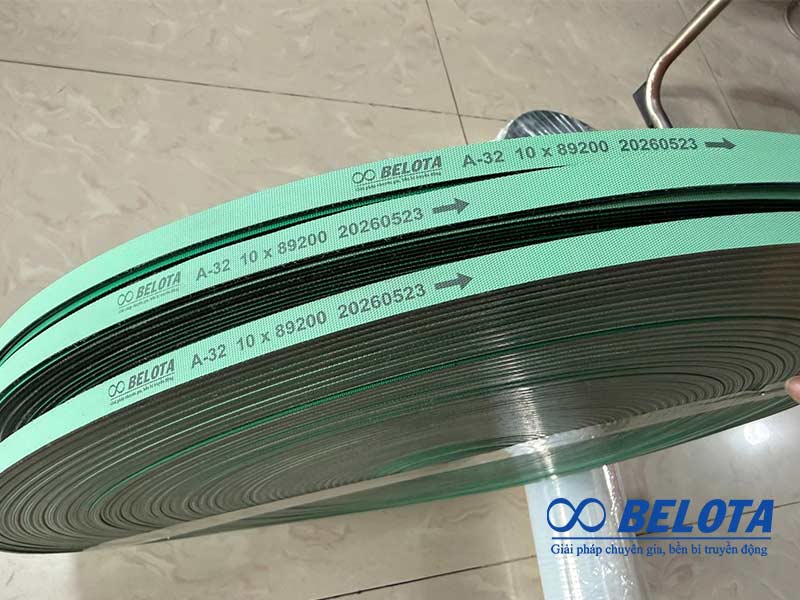

Mỗi sản phẩm sử dụng mối nối chồng đều được kĩ thuật Belota khắc dấu mũi tên

Câu hỏi thường gặp?

Nếu băng tải chạy đảo chiều (chạy tới và lui), nên lắp hướng mối nối chồng như thế nào?

Trả lời: Trong trường hợp hệ thống vận hành đảo chiều, phần mép chồng sẽ luôn phải chịu lực tác động ngược chiều ở một trong hai hướng chạy. Với hệ thống này, bạn nên ưu tiên sử dụng các phương pháp nối khác như nối đối đầu hoặc nối răng cưa để đảm bảo độ bền. Nếu bắt buộc phải dùng nối chồng, hãy liên hệ với kỹ thuật viên của Belota để được tư vấn gia cố mối nối chuyên dụng nhằm chịu được lực tác động hai chiều.

Ngoài hướng lắp, còn yếu tố nào ảnh hưởng đến độ bền mối nối chồng?

Trả lời: Độ bền của mối nối chồng còn phụ thuộc vào:

Chất lượng keo/nhiệt dán: Lựa chọn đúng loại vật liệu.
Đường kính puly: Puly quá nhỏ làm tăng ứng suất uốn tại vị trí nối.
Vệ sinh bề mặt: Loại bỏ bụi bẩn, dầu mỡ trước khi dán.
Độ căn chỉnh (tracking): Hệ thống chạy lệch sẽ tạo lực kéo không đều, làm mối nối nhanh hở.

Belota có hỗ trợ tư vấn lựa chọn loại mối nối phù hợp cho từng ngành hàng không?

Trả lời: Chắc chắn rồi. Tùy vào môi trường làm việc (ngành thực phẩm cần độ sạch, ngành bao bì cần tốc độ cao, hay ngành gỗ cần chịu tải nặng), Belota sẽ tư vấn kiểu nối tối ưu nhất (nối chồng, nối răng cưa, nối đối đầu hoặc dùng khóa cơ khí).

Bạn có thể liên hệ với đội ngũ kỹ thuật của chúng tôi để được tư vấn giải pháp phù hợp nhất cho hệ thống của mình.

Kết luận

Việc lựa chọn đúng chiều lắp mối nối không chỉ giúp giảm nguy cơ bong hở tại điểm nối mà còn góp phần nâng cao độ ổn định và tuổi thọ tổng thể của toàn bộ hệ thống. Đây là một yêu cầu kỹ thuật quan trọng để đảm bảo mối nối làm việc đúng nguyên lý thiết kế, chịu lực đồng đều và duy trì độ bền trong suốt quá trình vận hành. Với kinh nghiệm thực tế và quy trình kiểm tra kỹ thuật chặt chẽ, Belota mang đến giải pháp lắp đặt hướng chạy băng tải dây đai có mối nối chồng đúng kỹ thuật, giúp hệ thống vận hành ổn định ngay từ lần lắp đầu tiên.
