Cấu tạo băng tải con lăn cơ bản và 3 sai lầm khi thiết kế

Băng tải con lăn là một trong những hệ thống vận chuyển vật liệu được sử dụng phổ biến nhất hiện nay trong các nhà máy, kho bãi và trung tâm logistics. Để lựa chọn và thiết kế hệ thống phù hợp, việc hiểu rõ cấu tạo băng tải con lăn là yếu tố then chốt, ảnh hưởng trực tiếp đến hiệu suất vận hành, độ bền và chi phí đầu tư. Cùng Belota tìm hiểu sau hơn trong bài viết đưới đây.

Cấu tạo băng tải con lăn tiêu chuẩn

Cấu tạo băng tải con lăn tiêu chuẩn thường bao gồm các thành phần chính sau:

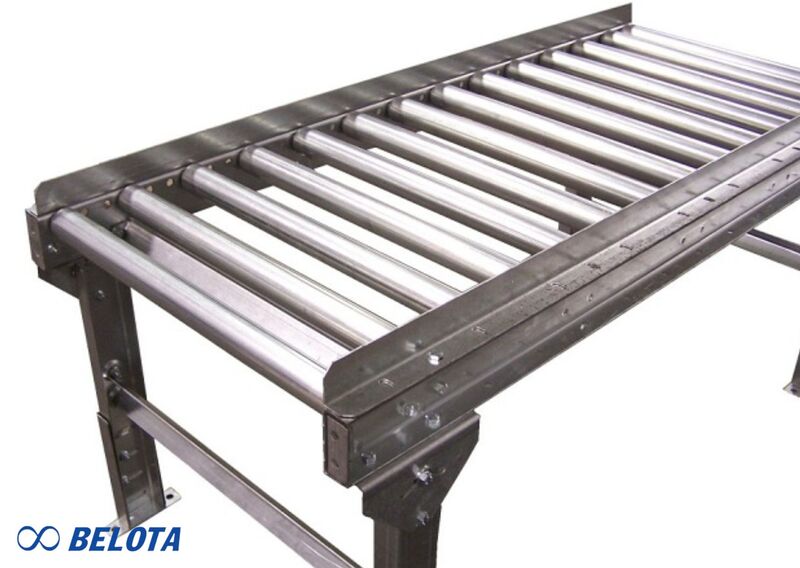

Cấu tạo băng tải con lăn tiêu chuẩn

Con lăn băng tải

Con lăn là bộ phận quan trọng nhất, quyết định khả năng vận chuyển và độ bền của toàn bộ hệ thống. Cấu tạo con lăn băng tải gồm:

Ống con lăn (vỏ ngoài)

Bộ phận tiếp xúc trực tiếp với sản phẩm trong quá trình vận chuyển
Gánh chịu tải trọng và ma sát phát sinh khi băng tải làm việc
Vật liệu phổ biến:
- Thép mạ kẽm: dùng trong môi trường khô ráo, tải trung bình
- Inox: thích hợp cho môi trường ẩm ướt và tiêu chuẩn vệ sinh nghiêm ngặt
- Nhựa công nghiệp hoặc cao su: giảm ồn, bảo vệ hàng hóa

Trục con lăn

Chịu tải chính cho con lăn
Thường làm từ thép hoặc inox có độ cứng cao
Đường kính trục được tính toán theo tải trọng và chiều dài con lăn

Vòng bi (bạc đạn)

Hỗ trợ con lăn chuyển động ổn định, giảm lực cản
Có hai loại chính:
- Vòng bi kín giúp ngăn bụi và nước xâm nhập, kéo dài tuổi thọ sử dụng
- Vòng bi hở: dễ bảo trì, dùng trong môi trường sạch

Vòng đệm (Seal)

Ngăn bụi bẩn, nước và hóa chất xâm nhập vào vòng bi
Tăng tuổi thọ thiết bị và giảm chi phí bảo trì

Khung băng tải con lăn

Khung băng tải có nhiệm vụ cố định con lăn và đảm bảo độ cứng vững cho toàn hệ thống.

Vật liệu thường dùng: thép sơn tĩnh điện, thép mạ kẽm, inox, nhôm định hình
Thiết kế:
- Dạng thẳng
- Dạng cong
- Dạng xếp linh hoạt

Khung băng tải được thiết kế theo tải trọng, chiều dài và môi trường làm việc thực tế.

Chân trụ băng tải

Chân trụ giúp nâng đỡ và điều chỉnh chiều cao băng tải trong quá trình sử dụng.

Gồm chân cố định hoặc chân linh hoạt có gắn bánh xe
Có thể thiết kế tăng chỉnh độ cao
Một số hệ thống cho phép tháo lắp hoặc xếp gọn

Bộ phận truyền động trong hệ thống băng tải con lăn

Áp dụng cho băng tải con lăn truyền động, giúp vận chuyển hàng hóa chủ động và ổn định.

Truyền động xích

Sử dụng nhông và xích gắn trực tiếp vào trục con lăn
Khả năng chịu tải lớn
Phù hợp băng tải công nghiệp nặng

Truyền động đai

Sử dụng puli và dây đai
Hoạt động êm, ít tiếng ồn
Phù hợp ngành thực phẩm, dệt may, đóng gói

Động cơ

Motor AC, DC, motor giảm tốc, servo
Cho phép tích hợp biến tần nhằm kiểm soát tốc độ vận hành

Phụ kiện và tùy chọn mở rộng

Tùy theo yêu cầu ứng dụng, băng tải con lăn có thể được tích hợp thêm:

Con lăn bọc cao su tăng ma sát
Con lăn chống tĩnh điện
Thanh dẫn hướng
Chặn hàng, cảm biến, nắp che an toàn

Cấu tạo băng tải con lăn theo từng loại phổ biến

Khi phân tích cấu tạo băng tải con lăn, cần hiểu rằng mỗi loại được thiết kế khác nhau về hệ truyền động, khả năng chịu tải và mức độ tự động hóa. Việc lựa chọn đúng cấu tạo ngay từ đầu giúp tối ưu chi phí đầu tư, giảm tỷ lệ khiếu nại kỹ thuật và hạn chế phát sinh sửa chữa về sau. Dưới đây là ba loại băng tải con lăn phổ biến trong thực tế sản xuất và logistics.

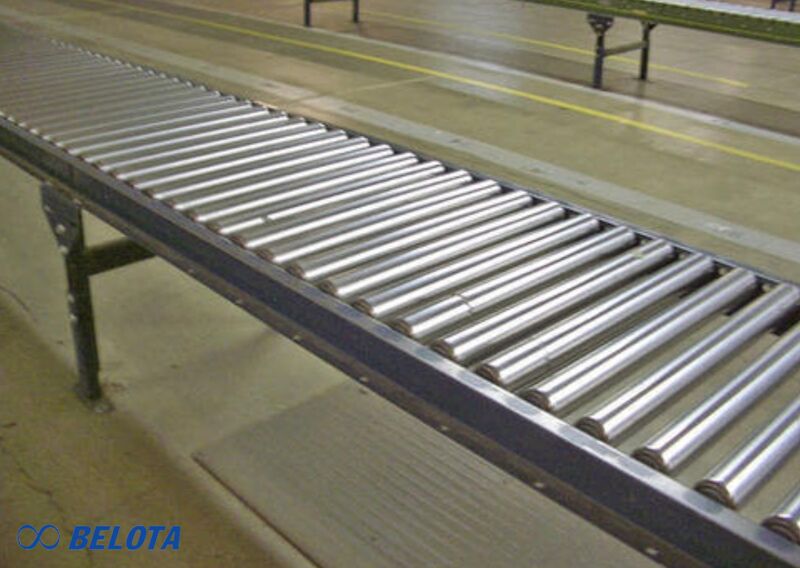

Cấu tạo băng tải con lăn theo từng loại phổ biến

Băng tải con lăn tự do

Băng tải con lăn tự do có cấu tạo đơn giản nhất trong các dòng băng tải con lăn. Hệ thống không sử dụng motor hay cơ cấu truyền động cơ khí.

Thành phần cấu tạo chính:

Khung băng tải (thép sơn tĩnh điện, inox hoặc nhôm định hình)
Con lăn quay tự do lắp vòng bi hai đầu
Trục con lăn và gối đỡ
Chân tăng chỉnh hoặc bánh xe di động (tùy thiết kế)

Nguyên lý hoạt động dựa trên trọng lực (thiết kế nghiêng) hoặc lực đẩy thủ công. Khi hàng hóa được đặt lên bề mặt con lăn, lực tác động sẽ làm con lăn quay và di chuyển sản phẩm theo hướng mong muốn.

Đặc điểm kỹ thuật nổi bật:

Kết cấu đơn giản, ít linh kiện
Dễ bảo trì, chi phí đầu tư thấp
Phù hợp tải nhẹ đến trung bình

Tuy nhiên, loại này không phù hợp cho hệ thống cần kiểm soát tốc độ hoặc vận chuyển hàng hóa nặng, liên tục trong dây chuyền tự động.

Băng tải con lăn truyền động xích

Khác với loại tự do, băng tải con lăn truyền động xích được thiết kế để vận hành tự động và chịu tải trọng lớn. Đây là cấu hình phổ biến trong nhà máy sản xuất công nghiệp.

Cấu tạo đặc trưng gồm:

Khung chịu lực gia cường dày
Con lăn có gắn nhông (sprocket) ở đầu trục
Hệ thống xích truyền động liên kết các con lăn
Motor điện và hộp giảm tốc
Tủ điện điều khiển

Motor tạo lực quay, truyền qua xích và nhông đến từng con lăn, giúp toàn bộ hệ thống vận hành đồng bộ.

Ưu điểm về cấu tạo:

Chịu tải nặng, vận chuyển pallet hoặc thùng lớn
Kiểm soát tốc độ ổn định
Phù hợp tích hợp dây chuyền bán tự động và tự động

Do cấu tạo phức tạp hơn, hệ thống yêu cầu bảo trì định kỳ cho xích, nhông và motor để đảm bảo tuổi thọ và giảm rủi ro dừng máy ngoài kế hoạch.

Băng tải con lăn motor tích hợp

Đây là phiên bản nâng cấp với mức độ tự động hóa cao. Motor được tích hợp trực tiếp bên trong từng con lăn, tạo thành hệ thống module linh hoạt.

Thành phần cấu tạo bao gồm:

Con lăn tích hợp motor bên trong
Bộ điều khiển trung tâm hoặc PLC
Dây đai truyền lực nội bộ (poly-V belt)
Cảm biến quang hoặc cảm biến tải (tùy hệ thống)
Khung băng tải thiết kế module

Nguyên lý vận hành dựa trên motor bên trong từng con lăn, cho phép kiểm soát chuyển động theo từng vùng (zone control). Điều này giúp tiết kiệm điện năng và tối ưu lưu lượng vận chuyển.

Ưu điểm cấu trúc:

Thiết kế gọn gàng, ít tiếng ồn
Tiết kiệm điện do vận hành theo vùng
Dễ tích hợp hệ thống kho thông minh

Loại này có chi phí đầu tư cao hơn nhưng mang lại hiệu quả vận hành dài hạn, đặc biệt trong trung tâm phân loại và logistics hiện đại.

>> Xem thêm: Thiết kế băng tải con lăn - Công thức, bản vẽ chuẩn kỹ thuật

Bảng so sánh cấu tạo giữa các loại băng tải con lăn

Tiêu chí	Con lăn tự do	Truyền động xích	Motor tích hợp
Truyền động	Không có motor	Motor + xích	Motor trong từng con lăn
Cấu tạo	Đơn giản	Có nhông, xích	Tích hợp motor, điều khiển
Tải trọng	Nhẹ – trung bình	Nặng	Trung bình – nặng
Tự động hóa	Thủ công	Tự động	Tự động cao
Chi phí	Thấp	Trung bình	Cao
Ứng dụng	Kho, đóng gói	Nhà máy, pallet	Logistics, kho thông minh

Những lỗi cấu tạo thường gặp ở băng tải con lăn

Nhiều sự cố của băng tải con lăn không đến từ vận hành mà do thiết kế cấu tạo ban đầu chưa phù hợp tải trọng và điều kiện làm việc. Dưới đây là các lỗi phổ biến nhất.

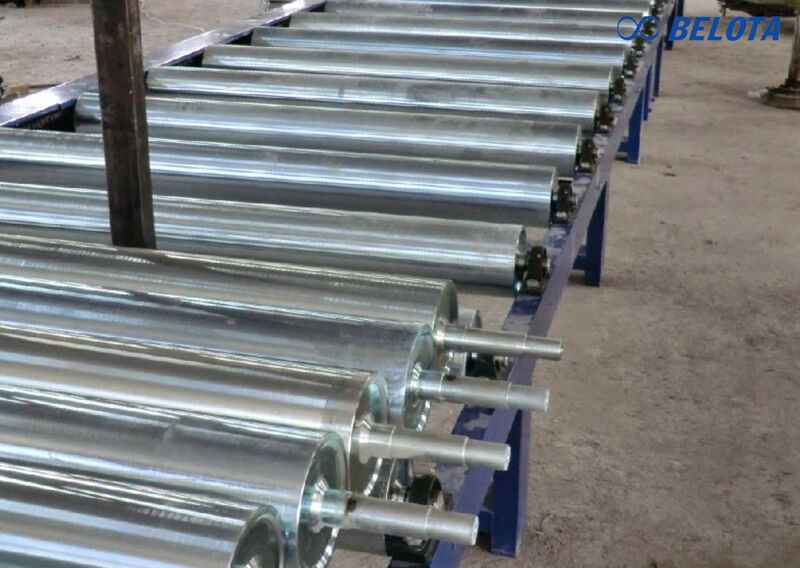

Những lỗi cấu tạo thường gặp ở băng tải con lăn

Khung băng tải không đủ chịu lực

Khung quá mỏng hoặc thiếu gia cường sẽ gây võng sau thời gian sử dụng.

Hệ quả:

Con lăn lệch trục
Hàng hóa kẹt, trôi lệch
Giảm tuổi thọ toàn hệ thống

Nguyên nhân thường do không tính đúng tải động hoặc khoảng cách chân đỡ quá xa.

Chọn sai đường kính con lăn

Con lăn nhỏ nhưng chịu tải lớn sẽ nhanh hỏng.

Biểu hiện:

Cong trục, móp ống lăn
Vòng bi mòn nhanh
Tăng lực cản khi vận hành

Cần lựa chọn đường kính và độ dày ống lăn phù hợp với trọng lượng và diện tích tiếp xúc đáy sản phẩm.

Motor không đủ công suất

Với băng tải con lăn truyền động, tính sai công suất motor là lỗi nghiêm trọng.

Dấu hiệu:

Motor nóng, ngắt rơ-le
Tốc độ giảm khi có tải
Cháy cuộn dây

Nguyên nhân thường do không tính hệ số ma sát và tải thực tế, hoặc cố tình chọn motor nhỏ để giảm chi phí đầu tư.

Hiểu rõ cấu tạo băng tải con lăn là bước quan trọng trước khi quyết định đầu tư hệ thống vận chuyển trong nhà máy hoặc kho hàng. Mỗi thành phần từ khung băng tải, con lăn, vòng bi đến hệ truyền động và motor đều ảnh hưởng trực tiếp đến khả năng chịu tải, độ bền, chi phí bảo trì và hiệu suất vận hành lâu dài.

Nếu cần tư vấn cấu tạo phù hợp theo tải trọng và mặt bằng thực tế, nên trao đổi trực tiếp với đơn vị kỹ thuật để được tính toán chi tiết trước khi sản xuất. Một hệ thống được thiết kế chuẩn không chỉ hoạt động bền bỉ mà còn tạo nền tảng cho mở rộng và tự động hóa trong tương lai.
