Cơ cấu chuyển hướng băng tải giúp thay đổi hướng di chuyển của hàng hóa một cách liên tục, ổn định và đồng bộ với toàn bộ dây chuyền sản xuất. Trong thực tế vận hành, việc lựa chọn đúng cơ cấu điều hướng không chỉ ảnh hưởng đến tốc độ xử lý hàng mà còn quyết định khả năng tối ưu mặt bằng, mức độ tự động hóa và chi phí vận hành lâu dài.
Trong bài viết này, Belota.com.vn sẽ phân tích chi tiết nguyên lý hoạt động, các loại cơ cấu phổ biến, tiêu chí lựa chọn và kinh nghiệm triển khai thực tế để doanh nghiệp có góc nhìn kỹ thuật chuyên sâu hơn trước khi đầu tư hệ thống.
Cơ cấu chuyển hướng băng tải là gì?
Cơ cấu chuyển hướng băng tải là cụm thiết bị cơ khí và điều khiển dùng để thay đổi hướng di chuyển của hàng hóa trong hệ thống băng tải. Bộ phận này giúp kết nối các công đoạn sản xuất, phân luồng sản phẩm và tối ưu bố cục vận hành trong nhà máy.
Tùy theo thiết kế hệ thống, cơ cấu chuyển hướng có thể xử lý nhiều góc khác nhau như 30°, 45°, 90° hoặc 180°. Hiện nay, các giải pháp phổ biến gồm con lăn chuyển hướng, băng tải cong, bi cầu, cơ cấu xoay hoặc hệ thống chuyển hướng tự động tích hợp PLC và cảm biến.

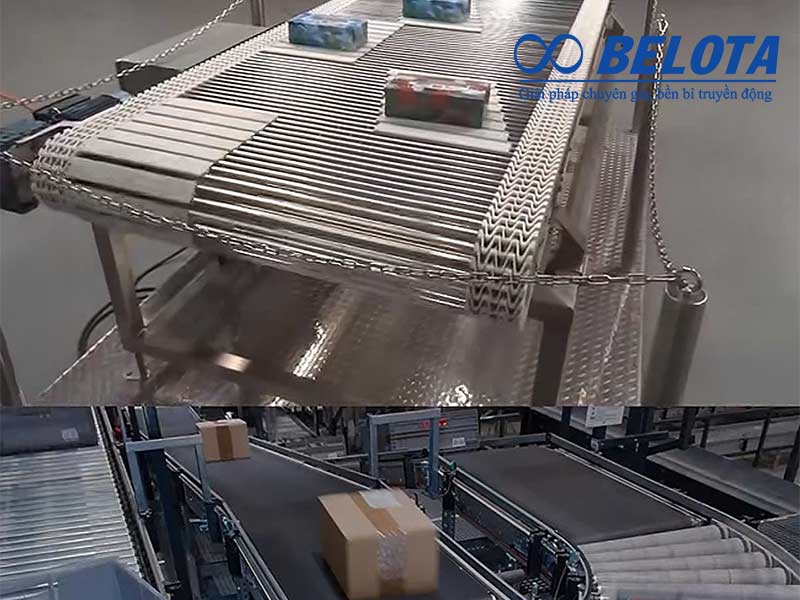

Cơ cấu chuyển hướng băng tải giúp thay đổi hướng đi của sản phẩm
Nguyên lý hoạt động của cơ cấu chuyển hướng băng tải
Cơ cấu chuyển hướng băng tải hoạt động thông qua động cơ truyền động kết hợp với các bộ phận dẫn hướng như con lăn, pulley hoặc dây belt cong để điều chỉnh hướng di chuyển của hàng hóa.
Trong quá trình vận hành, hệ thống cần kiểm soát tốc độ, lực kéo và độ ổn định của sản phẩm để hạn chế lệch hàng hoặc đổ ngã tại các vị trí chuyển hướng. Với các dây chuyền tự động, cảm biến quang và PLC sẽ hỗ trợ nhận diện sản phẩm, đồng bộ tốc độ và điều khiển hướng di chuyển chính xác hơn.
Vì sao doanh nghiệp cần tích hợp cơ cấu băng tải chuyển hướng?
Tối ưu không gian nhà xưởng
Cơ cấu băng tải chuyển hướng giúp doanh nghiệp tận dụng hiệu quả mặt bằng sản xuất, đặc biệt tại các khu vực có góc chết hoặc không gian hạn chế. Việc bố trí hệ thống theo dạng chữ U, chữ L hoặc bo góc giúp giảm chiều dài dây chuyền mà vẫn đảm bảo luồng vận chuyển liên tục.
Kết nối các công đoạn thành hệ thống liên tục
Trong dây chuyền sản xuất hiện đại, hàng hóa cần di chuyển liên tục giữa các công đoạn như gia công, kiểm tra, đóng gói và xuất hàng. Cơ cấu chuyển hướng đóng vai trò kết nối các line vận hành, giúp giảm thao tác thủ công, hạn chế ùn tắc và tăng tính ổn định cho toàn hệ thống.
Phân luồng và gom hàng tự động
Ngoài chức năng đổi hướng, cơ cấu băng tải chuyển hướng còn hỗ trợ phân luồng và gom hàng giữa nhiều dây chuyền khác nhau. Giải pháp này được ứng dụng phổ biến trong kho vận, logistics, dây chuyền đóng gói và hệ thống phân loại sản phẩm tự động.

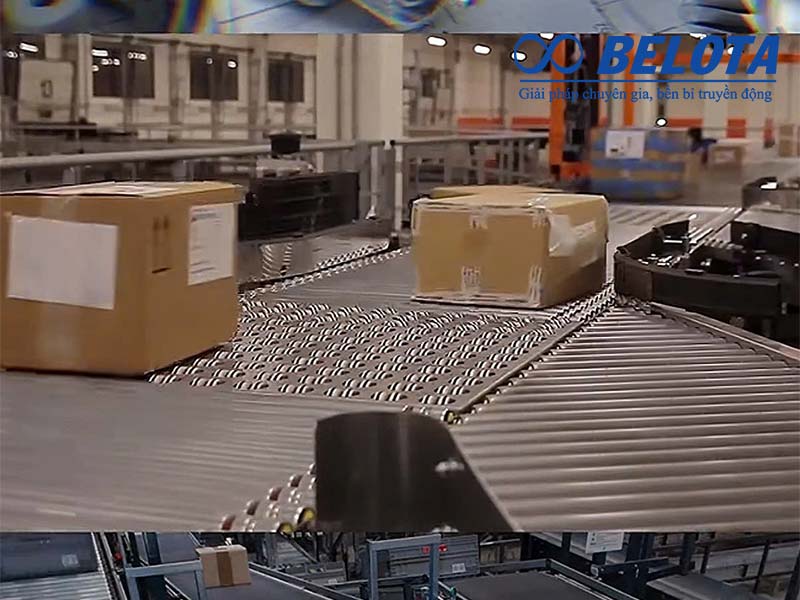

Băng tải chuyển hướng tích hợp gom hàng tự động
Các loại cơ cấu chuyển hướng băng tải phổ biến hiện nay
Cơ cấu con lăn chuyển hướng (Roller Conveyor)
Cơ cấu con lăn chuyển hướng hoạt động dựa trên hệ thống con lăn côn giúp hàng hóa tự định tâm khi đi qua đoạn cong. Giải pháp này có khả năng chịu tải lớn, độ bền cao và dễ bảo trì, phù hợp với pallet, thùng carton và hệ thống kho vận công nghiệp. Tuy nhiên, con lăn chuyển hướng không phù hợp với hàng hóa đáy mềm hoặc kích thước nhỏ.

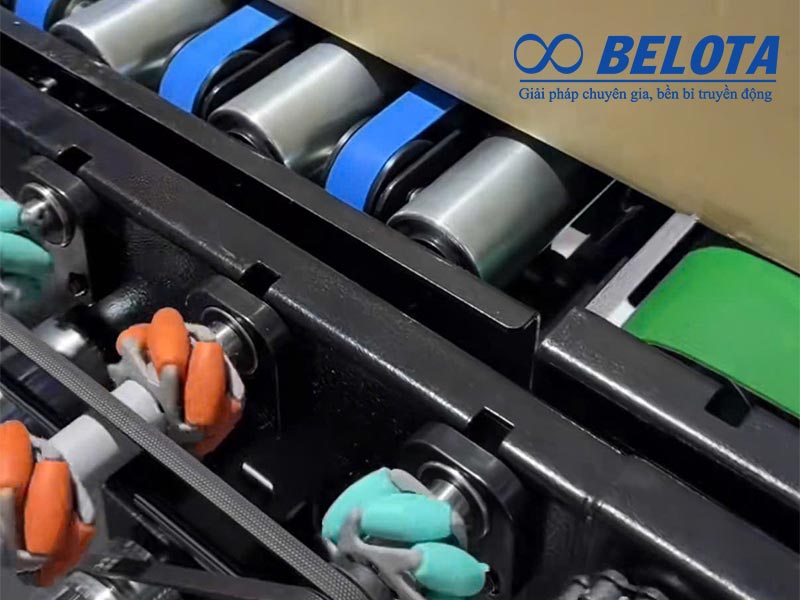

Cơ cấu con lăn chuyển hướng
Băng tải belt cong
Băng tải belt cong sử dụng dây băng tải PVC hoặc băng tải PU chạy theo khung cong để chuyển hướng hàng hóa một cách liên tục và ổn định. Hệ thống vận hành êm, hạn chế xê dịch sản phẩm và phù hợp với các ngành yêu cầu tốc độ cao như thực phẩm, điện tử và mỹ phẩm. Khi thiết kế cần kiểm soát lực căng belt, khả năng chống lệch và bán kính cong phù hợp.
Cơ cấu bi cầu chuyển hướng
Cơ cấu bi cầu cho phép hàng hóa di chuyển linh hoạt theo nhiều hướng khác nhau, phù hợp với các điểm giao line hoặc khu vực thao tác thủ công. Giải pháp này hoạt động hiệu quả với sản phẩm có đáy phẳng, cứng và tải trọng không quá lớn. Ứng dụng phổ biến trong bưu cục, khu vực phân loại hàng và bàn thao tác kỹ thuật.
Cơ cấu xoay chuyển hướng (Rotary Transfer)
Cơ cấu xoay chuyển hướng sử dụng hệ thống servo để xoay toàn bộ cụm băng tải theo các góc như 90°, 180° hoặc 360°. Đây là giải pháp phù hợp với dây chuyền tự động hóa cao, cần chuyển hướng chính xác và đồng bộ với robot hoặc AGV.

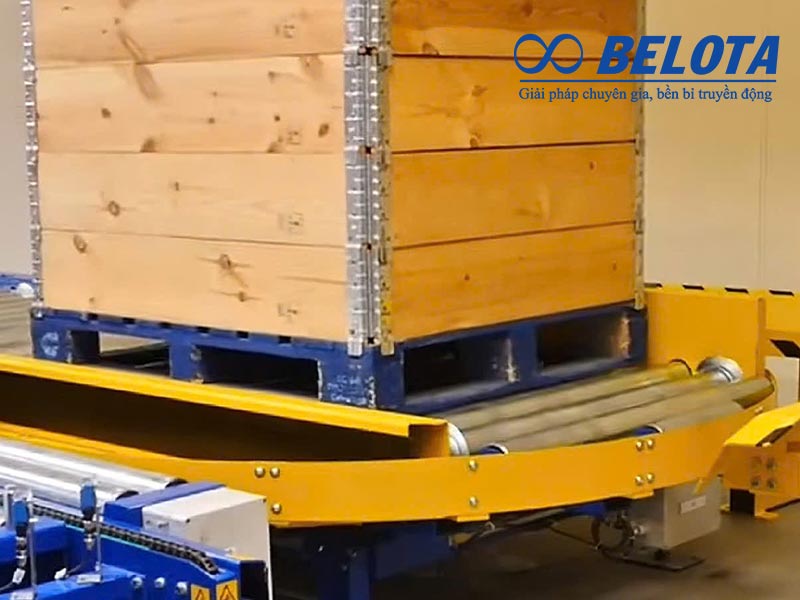

Hệ thống sử dụng cơ cấu xoay chuyển hướng
Cơ cấu đẩy tự động (Diverter)
Cơ cấu đẩy tự động sử dụng tay gạt khí nén hoặc servo để chuyển hàng từ line chính sang line phụ. Hệ thống có tốc độ phản hồi nhanh, dễ tích hợp PLC và thường được ứng dụng trong dây chuyền phân loại, kiểm tra hoặc logistics tự động.

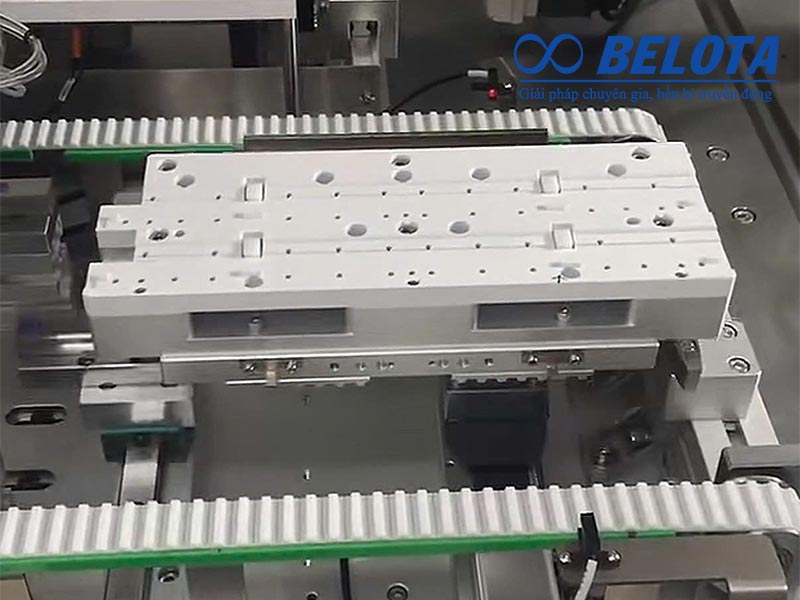

Hệ thống sử dụng cơ cấu đẩy tự động
Cơ cấu bánh xe trục (Omni Wheel)
Cơ cấu bánh xe trục sử dụng các bánh xe đa hướng để điều hướng sản phẩm mà không cần dừng dòng hàng. Giải pháp này giúp chuyển hướng mượt, phù hợp với dây chuyền tốc độ cao và các hệ thống tự động hóa hiện đại.

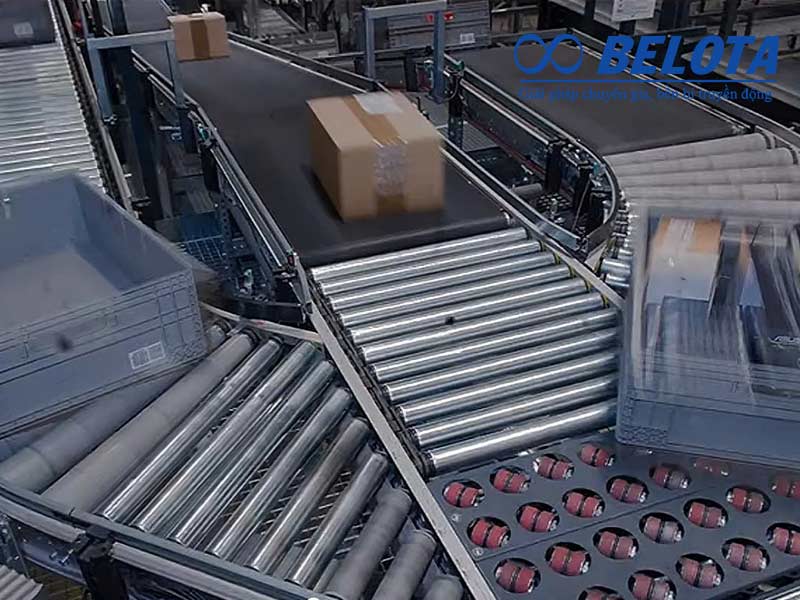

Các cơ cấu băng tải chuyển hướng khác trong dây chuyền
So sánh 6 cơ cấu chuyển hướng băng tải phổ biến trong công nghiệp
Mỗi loại cơ cấu chuyển hướng băng tải sẽ phù hợp với tải trọng, tốc độ và đặc điểm vận hành khác nhau. Việc so sánh đúng giải pháp giúp doanh nghiệp dễ dàng tối ưu chi phí đầu tư và hiệu quả vận hành thực tế. Dưới đây là bảng so sánh các giải pháp phổ biến.
| Loại cơ cấu chuyển hướng | Tải trọng | Tốc độ | Chi phí | Tự động hóa | Ứng dụng đặc trưng |
|---|---|---|---|---|---|
| Cơ cấu con lăn chuyển hướng (Roller Conveyor) | Trung bình - Cao | Thấp - Trung bình | Thấp | Cơ khí đơn giản | Hàng thùng, pallet nặng |
| Băng tải belt cong | Thấp - Trung bình | Trung bình - Cao | Trung bình | Bán tự động | Thực phẩm, dược phẩm |
| Cơ cấu bi cầu chuyển hướng | Thấp | Rất thấp | Rất thấp | Thủ công | Khu vực kiểm tra, đóng gói |
| Cơ cấu xoay chuyển hướng (Rotary Transfer) | Rất cao | Trung bình | Cao | Tự động hoàn toàn | Robot, tích hợp hệ thống AGV |
| Cơ cấu đẩy tự động (Diverter) | Trung bình | Trung bình | Trung bình | Tự động hóa | Phân loại hàng hóa cơ bản |
| Cơ cấu bánh xe trục (Omni Wheel) | Thấp - Trung bình | Rất cao | Cao | Tự động hoàn toàn | Kho TMĐT, phân loại tốc độ cao |
Các yếu tố kỹ thuật quan trọng khi thiết kế cơ cấu băng tải chuyển hướng
Tính toán bán kính cong phù hợp
Bán kính cong ảnh hưởng trực tiếp đến độ ổn định của hàng hóa và tuổi thọ dây belt. Nếu bán kính quá nhỏ, hệ thống dễ xảy ra tình trạng lệch hàng, tăng ma sát và mòn belt nhanh. Khi thiết kế cần tính toán theo chiều rộng băng tải, kích thước sản phẩm và tốc độ vận hành thực tế.
Kiểm soát lực ly tâm khi chuyển hướng
Ở tốc độ cao, lực ly tâm có thể làm hàng hóa xê dịch hoặc văng khỏi line. Để hạn chế tình trạng này, hệ thống thường kết hợp giảm tốc tại đoạn cong, tăng bán kính chuyển hướng và lắp thêm thanh dẫn hướng hai bên.
Kỹ thuật chống lệch dây belt
Lệch belt là lỗi phổ biến trong cơ cấu băng tải chuyển hướng. Các giải pháp thường dùng gồm thanh dẫn hướng V-guide, pulley crown và căn chỉnh lực căng belt đồng đều để giữ dây vận hành ổn định.
Đồng bộ tốc độ giữa các line
Chênh lệch tốc độ giữa các line dễ gây dồn hàng hoặc gián đoạn dòng vận chuyển. Vì vậy, nhiều hệ thống sử dụng biến tần và encoder để đồng bộ tốc độ, đặc biệt trong các dây chuyền vận hành liên tục.

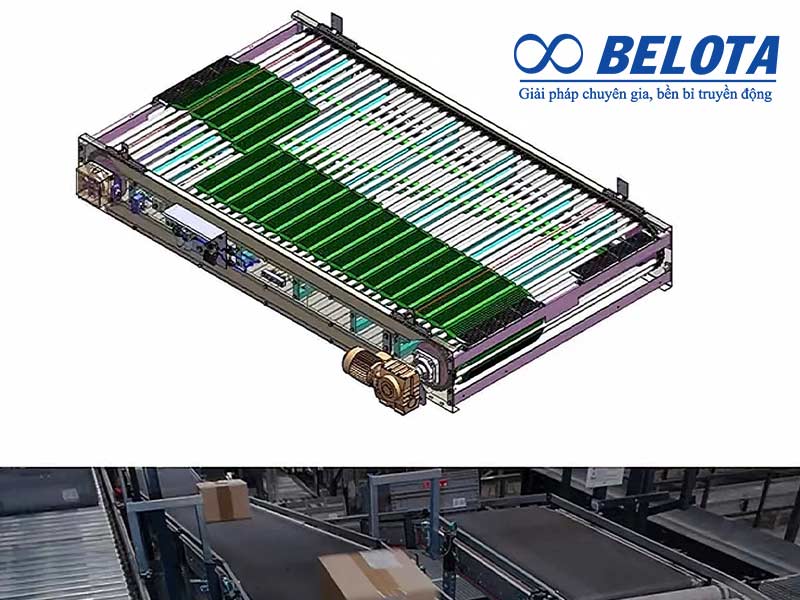

Trước khi thiết kế băng tải chuyển hướng, Belota sẽ tính toán, đánh giá trên bản vẽ
Cách lựa chọn cơ cấu băng tải chuyển hướng phù hợp
Việc lựa chọn cơ cấu băng tải chuyển hướng cần dựa trên đặc điểm hàng hóa, ngành nghề và định hướng vận hành thực tế của doanh nghiệp.
Với hàng nhẹ, dễ xê dịch hoặc đáy mềm, băng tải belt PVC/PU thường là giải pháp phù hợp. Trong khi đó, hàng tải nặng như pallet hoặc thùng carton lớn sẽ phù hợp hơn với cơ cấu con lăn hoặc bàn xoay chuyển hướng.
Mỗi ngành sản xuất sẽ có yêu cầu khác nhau về vật liệu và tiêu chuẩn vận hành. Ngành thực phẩm ưu tiên inox và belt PU dễ vệ sinh, ngành điện tử cần khả năng chống tĩnh điện, còn logistics thường yêu cầu tốc độ xử lý và phân luồng cao.
Ngoài nhu cầu hiện tại, doanh nghiệp cũng nên cân nhắc khả năng mở rộng tự động hóa trong tương lai như tích hợp PLC, robot hoặc AGV để lựa chọn cơ cấu phù hợp.
Bên cạnh chi phí đầu tư ban đầu, cần đánh giá thêm chi phí bảo trì, tuổi thọ linh kiện và mức độ ổn định khi vận hành lâu dài để tối ưu tổng chi phí sử dụng hệ thống.
Những lỗi thường gặp khi vận hành cơ cấu băng tải chuyển hướng
Kẹt hàng tại điểm giao line
Tình trạng kẹt hàng thường xảy ra do chênh lệch tốc độ giữa các line hoặc khoảng cách chuyển tiếp quá lớn. Doanh nghiệp cần đồng bộ tốc độ vận hành và tối ưu vị trí kết nối giữa các băng tải.
Lệch belt tại đoạn cong
Đây là lỗi phổ biến trong cơ cấu băng tải chuyển hướng, nguyên nhân thường đến từ lực căng belt không đều, bán kính cong không phù hợp hoặc mòn thanh dẫn hướng. Việc kiểm tra và bảo trì định kỳ giúp hệ thống vận hành ổn định hơn.
Đổ hàng khi chuyển hướng tốc độ cao
Khi vận hành ở tốc độ lớn, lực ly tâm có thể khiến hàng hóa bị xê dịch hoặc đổ khỏi line. Giải pháp thường áp dụng là giảm tốc tại đoạn cong và bổ sung thanh dẫn hướng hai bên.
Hao mòn nhanh tại cụm chuyển hướng
Khu vực chuyển hướng thường chịu ma sát lớn nên dễ xảy ra hao mòn nếu thiếu bảo trì hoặc sử dụng vật liệu không phù hợp. Do đó, cần kiểm tra định kỳ các chi tiết như con lăn, belt và thanh trượt để đảm bảo tuổi thọ hệ thống.

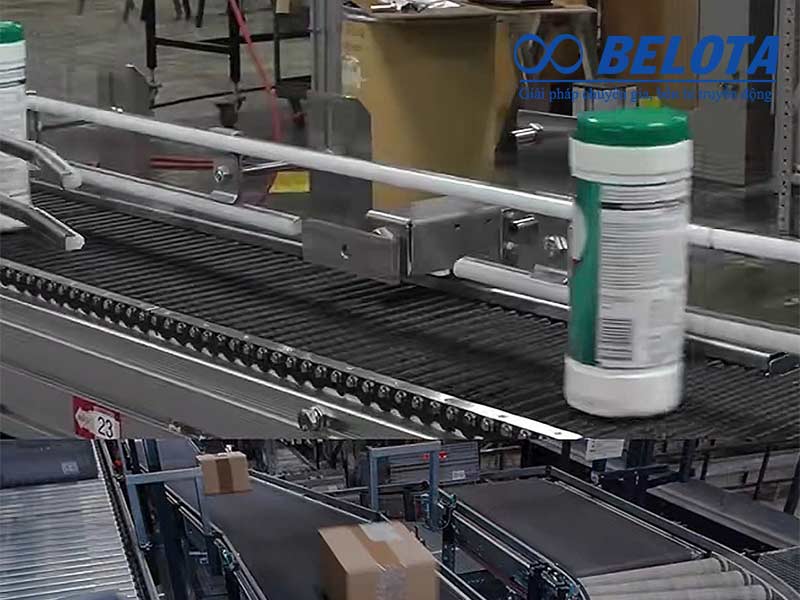

Khắc phục tình trạng đổ hàng khi di chuyển bằng cách lắp thanh dẫn hướng ở hai bên
Belota – Giải pháp thiết kế và tích hợp cơ cấu chuyển hướng băng tải theo yêu cầu
Belota cung cấp giải pháp thiết kế, gia công và tích hợp cơ cấu chuyển hướng băng tải theo thực tế vận hành của từng doanh nghiệp. Hệ thống được tính toán dựa trên tải trọng, tốc độ line, đặc điểm hàng hóa và mức độ tự động hóa của nhà máy.
Các giải pháp Belota triển khai gồm con lăn chuyển hướng, băng tải cong 90°, 180°, 45°, cơ cấu đẩy tự động, bàn xoay và hệ thống nâng hạ kết hợp chuyển hướng. Tất cả đều được đồng bộ với dây chuyền hiện hữu nhằm đảm bảo khả năng vận hành ổn định và tối ưu không gian sản xuất.
Ngoài thiết kế và lắp đặt, Belota còn hỗ trợ doanh nghiệp đánh giá chi phí vận hành, tối ưu tuổi thọ thiết bị và giảm thời gian dừng máy trong quá trình sử dụng lâu dài.

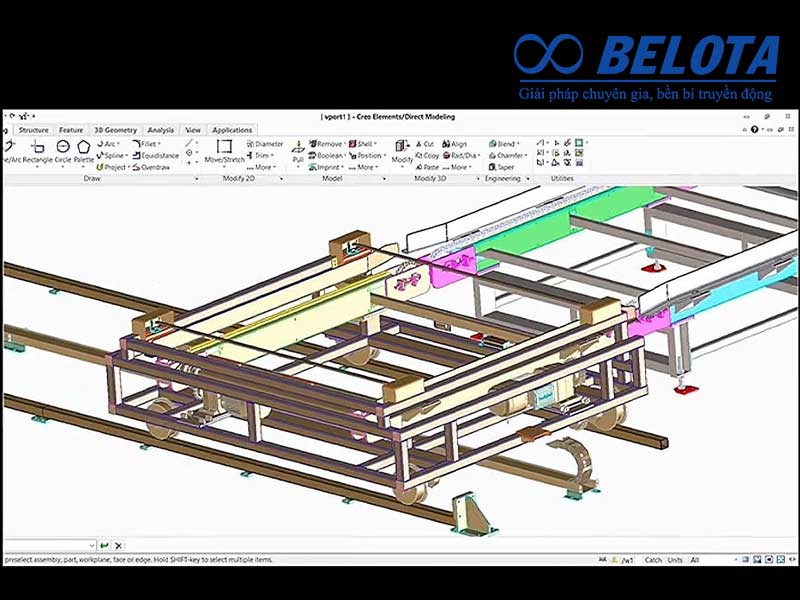

Bản vẽ băng tải chuyển hướng do Belota triển khai
Câu hỏi thường gặp?
Hệ thống chuyển hướng tự động có cần tích hợp thêm cảm biến không?
Trả lời: Bắt buộc. Để các cơ cấu như Cơ cấu đẩy tự động (Diverter) hoặc Cơ cấu xoay (Rotary Transfer) hoạt động chính xác, hệ thống cần có cảm biến quang để nhận diện vị trí hàng và gửi tín hiệu về bộ điều khiển PLC.
Làm sao để hạn chế tình trạng đổ hàng khi băng tải chuyển hướng tốc độ cao?
Trả lời: Cần chú ý 3 yếu tố:
- Lắp thêm thanh dẫn hướng chắc chắn ở hai bên cạnh.
- Sử dụng biến tần để giảm tốc độ nhẹ khi hàng đi vào đoạn chuyển hướng.
- Tính toán bán kính cong đủ lớn để giảm lực ly tâm tác động lên sản phẩm.
Thời gian thi công và lắp đặt một hệ thống băng tải chuyển hướng tại Belota mất bao lâu?
Trả lời: Tùy vào độ phức tạp của cơ cấu, thời gian trung bình từ khâu khảo sát đến khi vận hành chính thức thường dao động từ 2 đến 4 tuần. Belota cam kết tiến độ để không làm gián đoạn dây chuyền sản xuất của khách hàng.
Kết luận
Việc lựa chọn đúng giải pháp chuyển hướng giúp doanh nghiệp tối ưu không gian sản xuất, duy trì dòng vận chuyển ổn định và nâng cao hiệu quả tự động hóa toàn hệ thống. Mỗi phương án cần được đánh giá dựa trên tải trọng, tốc độ vận hành, đặc điểm hàng hóa và khả năng mở rộng trong tương lai.
Belota hỗ trợ khảo sát, thiết kế và tích hợp cơ cấu chuyển hướng băng tải theo thực tế vận hành của từng nhà máy. Liên hệ Belota để được tư vấn giải pháp phù hợp với nhu cầu doanh nghiệp.
