Băng tải cong 90 độ PVC

Băng tải cong 90 độ PVC là một thiết bị chủ chốt trong hệ thống băng chuyền góc cong vuông (90°), cho phép chuyển hướng hàng hóa từ một tuyến thẳng sang hướng vuông góc mà vẫn đảm bảo quá trình vận chuyển liên tục, ổn định và không làm thay đổi hướng sản phẩm. Dòng băng tải đai này sử dụng dây belt PVC có khả năng uốn cong theo biên dạng khung, giúp tối ưu không gian nhà xưởng, đặc biệt tại các vị trí góc cua, khu vực hạn chế diện tích hoặc dây chuyền cần bố trí linh hoạt. Hãy cùng Belota tìm hiểu chi tiết hơn trong bài viết dưới đây.

Thông số kỹ thuật của băng tải góc cong 90 độ PVC

• Vật liệu: PVC
• Màu sắc: xanh lá/ xanh dương/ đen
• Góc cong: 90°
• Chiều rộng băng: 300 – 1000mm
• Độ dày dây: 2 – 5mm
• Tốc độ: tùy chỉnh theo nhu cầu
• Tải trọng: lên đến 80 kg/m (hoặc cao hơn tùy thiết kế)
• Khung băng tải được chế tạo từ các vật liệu như inox, thép hoặc nhôm, tùy theo nhu cầu sử dụng.
• Nhiệt độ vận hành phù hợp trong khoảng từ -10°C đến 80°C.

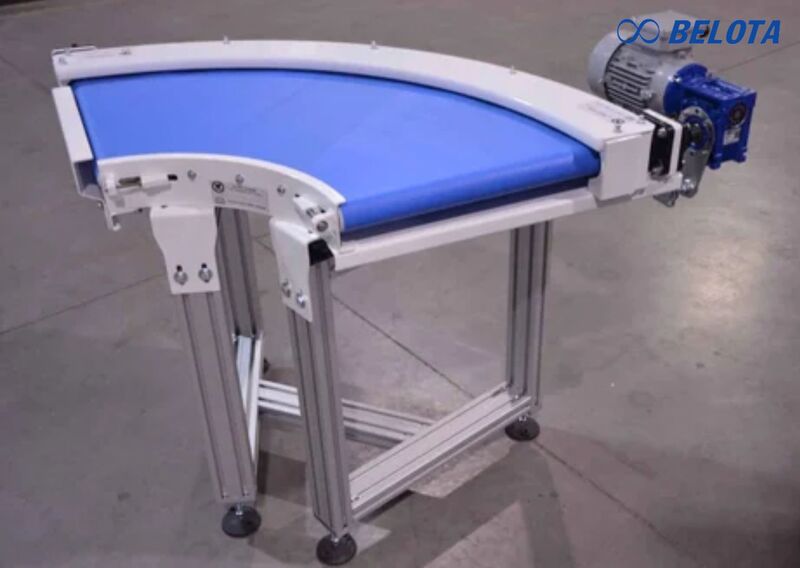

Thông số kỹ thuật của băng tải góc cong 90 độ

Ưu điểm nổi bật của băng tải vuông góc PVC

• Tối ưu không gian nhà xưởng: Thiết kế cong giúp tận dụng các góc chết, giảm diện tích lắp đặt so với băng tải thẳng.
• Vận hành mượt mà, liên tục: Hệ thống puly côn và dẫn hướng giúp hàng hóa di chuyển ổn định, không bị lệch hoặc rơi.
• Chi phí đầu tư hợp lý: So với băng tải cong xích hoặc modular, PVC có giá thành thấp hơn, phù hợp nhiều doanh nghiệp.
• Bề mặt dễ làm sạch: Sử dụng dây belt băng tải PVC nên có bề mặt chống bám bẩn, dễ lau chùi, đáp ứng tốt các yêu cầu vệ sinh trong ngành thực phẩm.
• Linh hoạt và dễ tùy chỉnh: Có thể thay đổi kích thước, tốc độ, vật liệu theo yêu cầu từng dây chuyền.

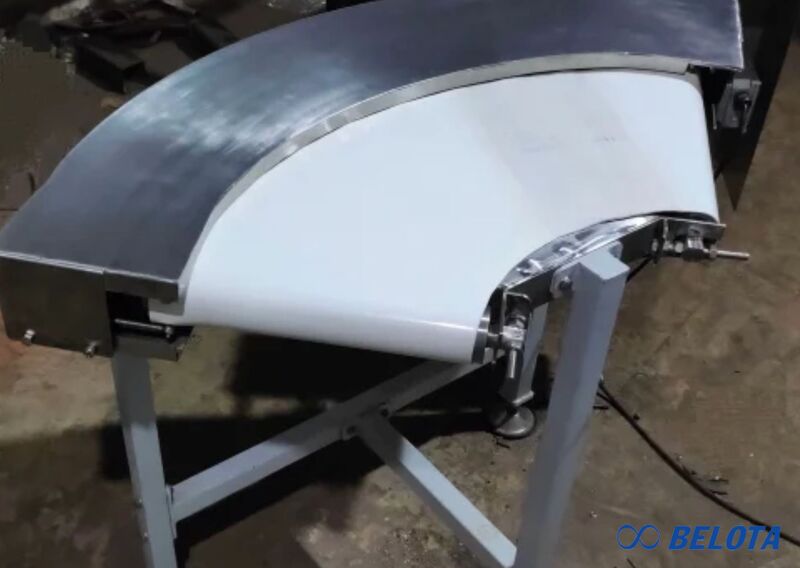

Thiết kế cong giúp tận dụng các góc chết, giảm diện tích lắp đặt

Nhược điểm cần lưu ý của băng tải góc cong 90 độ PVC

• Tuổi thọ thấp hơn băng tải modular hoặc xích nhựa
• Yêu cầu kỹ thuật cao trong gia công puly côn và căn chỉnh
• Khi hỏng hóc, việc thay thế có thể mất thời gian hơn

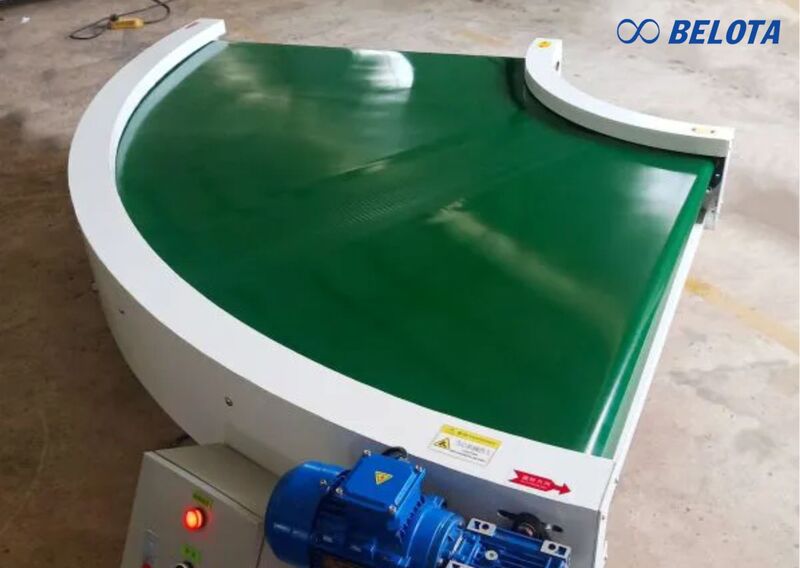

băng tải góc cong 90 độ loại PVC

Cấu tạo của hệ thống băng tải cong 90 độ PVC

Một hệ thống băng tải cong 90 độ PVC tiêu chuẩn thường bao gồm các bộ phận chính sau:

Khung băng tải

Khung băng tải được chế tạo từ thép sơn tĩnh điện, thép mạ kẽm hoặc inox 201/304, đảm bảo độ bền và khả năng chống ăn mòn. Thiết kế uốn cong theo góc 90° giúp tăng độ cứng vững và chịu tải tốt trong quá trình vận hành. Nhờ đó, hệ thống phù hợp với nhiều môi trường khác nhau như khô, ẩm, ngành thực phẩm hoặc môi trường có hóa chất nhẹ.

Dây băng tải PVC của băng tải cong 90 độ

Dây băng tải PVC dùng cho băng tải cong 90 độ thường có độ dày phổ biến từ 2–5mm, được gia công theo biên dạng cong để đảm bảo vận hành mượt mà.

Một bên dây được đục lỗ và gắn bánh dẫn hướng giúp giữ ổn định, hạn chế lệch khi di chuyển qua đoạn cong. Bề mặt dây có thể là dạng trơn hoặc chống trượt, tùy theo yêu cầu ứng dụng và đặc tính sản phẩm vận chuyển.

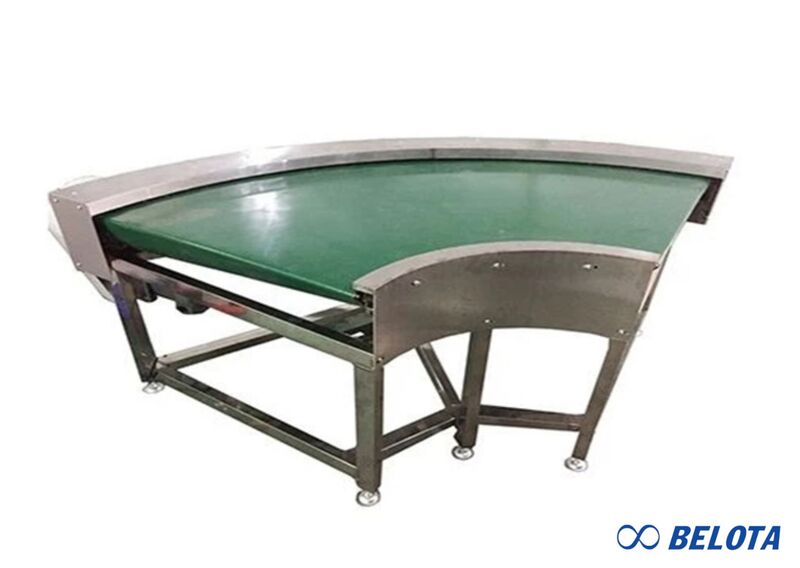

Dây băng tải PVC dùng cho băng tải cong 90 độ thường có độ dày phổ biến từ 2–5mm

Hệ thống con lăn – puly côn

Hệ thống con lăn sử dụng puly dạng côn để cân bằng tốc độ giữa mép trong và mép ngoài, giúp băng tải vận hành ổn định và không bị lệch. Vật liệu chế tạo gồm thép, inox hoặc nhựa, có thể bọc cao su/PU để tăng độ bám và chống trượt.

Động cơ và truyền động

Hệ thống động cơ băng tải cong có công suất từ 180W–0.75kW, tốc độ điều chỉnh linh hoạt bằng biến tần. Truyền động qua hộp số, xích hoặc dây curoa, đảm bảo vận hành ổn định.

Hệ thống điều khiển

Hệ thống điều khiển được tích hợp trong tủ điện đặt dưới khung, gồm các chức năng như ON/OFF, dừng khẩn cấp và điều chỉnh tốc độ. Thiết kế đơn giản, dễ vận hành và thuận tiện cho bảo trì.

Ứng dụng của băng tải cong 90 độ PVC

Băng tải cong 90 độ PVC được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Ngành thực phẩm: Dùng để chuyển bánh kẹo, chai nước, khay thực phẩm giữa các công đoạn như đóng gói, dán nhãn, kiểm tra. Phù hợp các dây chuyền cần rẽ hướng nhưng vẫn đảm bảo vệ sinh và chạy êm.
• Ngành may mặc: Vận chuyển bán thành phẩm (áo, quần, phụ kiện) giữa các bàn may, khu kiểm hàng hoặc đóng gói, giúp tối ưu lối đi và giảm thao tác thủ công.
• Ngành logistics – kho vận: Kết nối các tuyến băng tải thẳng trong hệ thống phân loại, hỗ trợ chuyển hướng thùng hàng, kiện nhỏ tại các điểm rẽ mà không làm gián đoạn dòng chảy hàng hóa.
• Ngành điện tử: Di chuyển linh kiện, bo mạch qua các công đoạn lắp ráp, kiểm tra; thường sử dụng băng tải chống tĩnh điện để đảm bảo an toàn cho sản phẩm, đồng thời yêu cầu vận hành ổn định, sạch và hạn chế rung lắc.

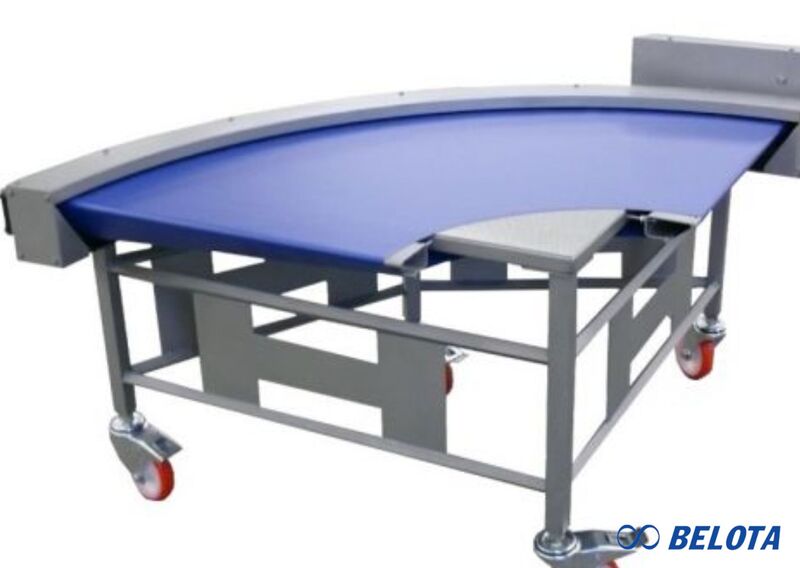

Băng tải cong 90 độ PVC được ứng dụng rộng rãi trong nhiều ngành công nghiệp

So sánh băng tải cong PVC với các loại khác

Lưu ý khi lựa chọn băng tải PVC cong vuông góc

Cần xác định rõ tải trọng và kích thước của sản phẩm trước khi lựa chọn hệ thống phù hợp.

• Lựa chọn độ dày dây phù hợp
• Chọn vật liệu khung theo môi trường (inox cho ẩm, hóa chất)
• Đảm bảo thiết kế puly côn chính xác
• Chọn đơn vị cung cấp có kinh nghiệm

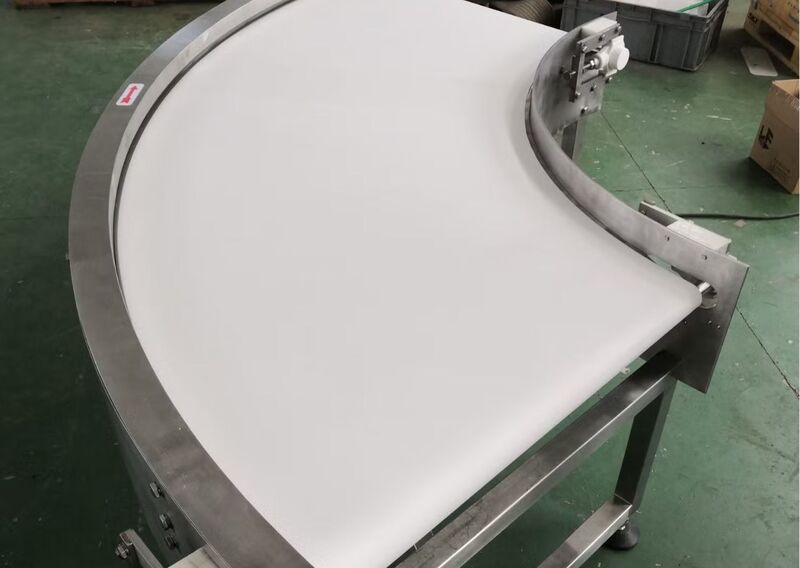

Lưu ý khi lựa chọn băng tải PVC cong vuông góc

Đơn vị cung cấp băng tải cong PVC uy tín

Băng tải Belota là đơn vị có kinh nghiệm thực tế trong thiết kế và gia công băng tải cong 90 độ PVC, đặc biệt ở các ứng dụng cần chuyển hướng ổn định và tiết kiệm không gian. Điểm mạnh nằm ở khả năng xử lý chính xác biên dạng cong, kết hợp hệ thống dẫn hướng giúp băng chạy đúng quỹ đạo, hạn chế lệch và hao mòn trong quá trình vận hành.

Mỗi hệ thống được tính toán theo layout thực tế, đảm bảo đồng bộ tốc độ với dây chuyền hiện có và phù hợp từng loại sản phẩm. Nhờ đó, băng tải vận hành êm, ổn định và đáp ứng tốt các môi trường sản xuất khác nhau như thực phẩm, điện tử hay đóng gói.

Tại khu vực TP.HCM và các tỉnh lân cận như Bình Dương, Đồng Nai, Belota đã triển khai nhiều hệ thống băng tải cong loại PVC trong nhà máy thực tế, hiểu rõ đặc thù mặt bằng và nhu cầu vận hành của doanh nghiệp sản xuất. Nhờ đó, giải pháp đưa ra mang tính ứng dụng cao, dễ lắp đặt, vận hành ổn định và phù hợp điều kiện thực tế tại xưởng.
