So sánh cấu trúc mắt lưới của băng tải lưới inox?

Băng tải lưới inox là thiết bị quan trọng trong nhiều dây chuyền sản xuất công nghiệp nhờ khả năng chịu nhiệt, chống ăn mòn và đáp ứng các tiêu chuẩn vệ sinh cao. Loại băng tải này được sử dụng phổ biến trong các lĩnh vực như chế biến thực phẩm, lò nướng, sấy công nghiệp và dây chuyền làm nguội sản phẩm. Tuy nhiên, hiệu suất vận hành của băng tải không chỉ phụ thuộc vào vật liệu mà còn chịu ảnh hưởng lớn từ cấu trúc mắt lưới. Thiết kế mắt lưới quyết định khả năng chịu tải, độ ổn định khi vận hành, khả năng thoát nhiệt – thoát nước và mức độ dễ vệ sinh của băng tải.

Bài viết dưới đây của Băng tải Belota sẽ phân tích và so sánh cấu trúc mắt lưới của băng tải lưới inox phổ biến, giúp doanh nghiệp lựa chọn giải pháp phù hợp với từng ứng dụng sản xuất.

Các yếu tố kỹ thuật quyết định cấu trúc mắt lưới

Trước khi so sánh từng loại băng tải lưới inox lưới cụ thể, cần hiểu rõ các yếu tố kỹ thuật cơ bản ảnh hưởng đến thiết kế và hiệu suất của mắt lưới băng tải inox.

Vật liệu chế tạo

Vật liệu inox sử dụng cho băng tải quyết định trực tiếp đến độ bền và khả năng làm việc trong môi trường đặc thù.

Inox 304: Loại vật liệu phổ biến nhất, phù hợp với môi trường sản xuất thực phẩm và các ứng dụng nhiệt độ trung bình.
Inox 316: Có bổ sung molybdenum giúp tăng khả năng chống ăn mòn, thường được sử dụng trong môi trường có hóa chất hoặc độ ẩm cao.
Inox chịu nhiệt (310S, 330): Phù hợp với các ứng dụng nhiệt độ cao như lò nung hoặc dây chuyền xử lý nhiệt.

Thông số kỹ thuật của mắt lưới

Một số thông số quan trọng cần xem xét khi thiết kế hoặc lựa chọn mắt lưới bao gồm:

Đường kính dây: Ảnh hưởng trực tiếp đến khả năng chịu tải và trọng lượng băng tải.
Kích thước mắt lưới: Quyết định loại sản phẩm có thể vận chuyển mà không bị lọt qua băng tải.
Bước lưới: Khoảng cách giữa các mắt lưới theo chiều dọc của băng tải.
Mật độ lưới: Số lượng mắt lưới trên một đơn vị diện tích, ảnh hưởng đến độ thông thoáng và độ bền tổng thể.

Điều kiện vận hành

Ngoài yếu tố cấu tạo, điều kiện vận hành thực tế cũng ảnh hưởng lớn đến việc lựa chọn cấu trúc lưới phù hợp, bao gồm:

Tải trọng sản phẩm cần vận chuyển
Nhiệt độ vận hành của dây chuyền
Yêu cầu vệ sinh của ngành sản xuất
Đặc điểm môi trường làm việc như độ ẩm, hóa chất hoặc rung động

Năm cấu trúc mắt lưới băng tải inox phổ biến

So sánh cấu trúc mắt lưới của băng tải lưới inox

Lưới mắt cáo (lưới kim loại dập giãn)

Băng tải lưới mắt cáo được sản xuất bằng phương pháp liên kết các sợi inox theo dạng xoắn ốc hoặc zic-zac liên tiếp. Các sợi lưới được liên kết đan xen với nhau tạo thành các mắt lưới hình thoi (mắt cáo) đồng nhất. Tùy theo yêu cầu tải trọng, lưới có thể được gia cố thêm các thanh truyền lực (cross rods) xuyên ngang để tăng độ cứng cáp.

Cấu trúc đan linh hoạt này cho phép băng tải vận hành mượt mà qua các hệ thống lô ép, ru lô có đường kính nhỏ mà không bị kẹt hay biến dạng. Với tỷ lệ diện tích hở lớn, bề mặt lưới mắt cáo tạo điều kiện tối đa cho việc lưu thông không khí, thoát nước và phân tán nhiệt lượng đều khắp sản phẩm.

Ưu điểm nổi bật:

Chịu nhiệt vượt trội: Khả năng vận hành ổn định trong môi trường nhiệt độ khắc nghiệt, từ cấp đông âm sâu đến lò sấy nhiệt độ cao.
Độ linh hoạt cao: Kết cấu đan giúp băng tải có độ đàn hồi tốt, chịu được lực kéo căng và dễ dàng điều chỉnh hướng chuyển động.
Thoát khí và thoát nước tốt: Đặc điểm mắt lưới hình thoi hở giúp tối ưu hóa quy trình sấy khô hoặc làm mát sản phẩm nhanh chóng.

Ứng dụng phổ biến: Hệ thống băng tải lò sấy thực phẩm, dây chuyền nướng bánh, thiết bị xử lý nhiệt luyện kim và các hệ thống rửa, lọc trong công nghiệp chế biến.

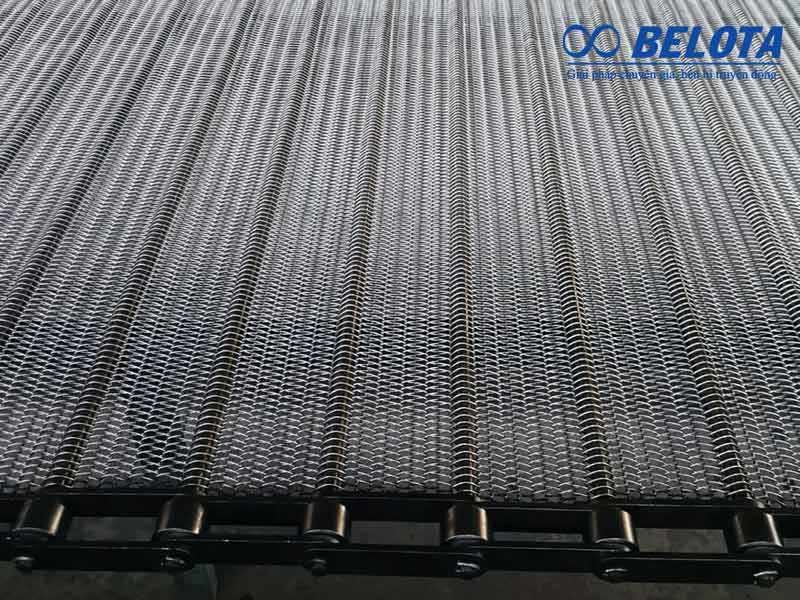

Băng tải lưới mắt cáo được kết hợp với biên xích tăng khả năng chịu tải

Lưới mắt kính (lưới Eyelink)

Lưới Eyelink được cấu thành từ các vòng dây inox có hình dạng giống mắt kính, liên kết với nhau bằng các thanh ty ngang xuyên qua từng vòng lưới. Trong nhiều hệ thống công nghiệp, loại lưới này còn được kết hợp với biên xích để truyền động chính xác.

Nhờ kết cấu chắc chắn và mật độ điểm liên kết lớn, lưới mắt kính có khả năng chịu tải rất cao. Bề mặt băng tải tương đối phẳng, giúp vận chuyển nhiều loại sản phẩm khác nhau mà không gây kẹt hoặc biến dạng sản phẩm.

Ứng dụng phổ biến: dây chuyền chế biến thực phẩm, băng tải lò nướng công nghiệp và các hệ thống tải nặng.

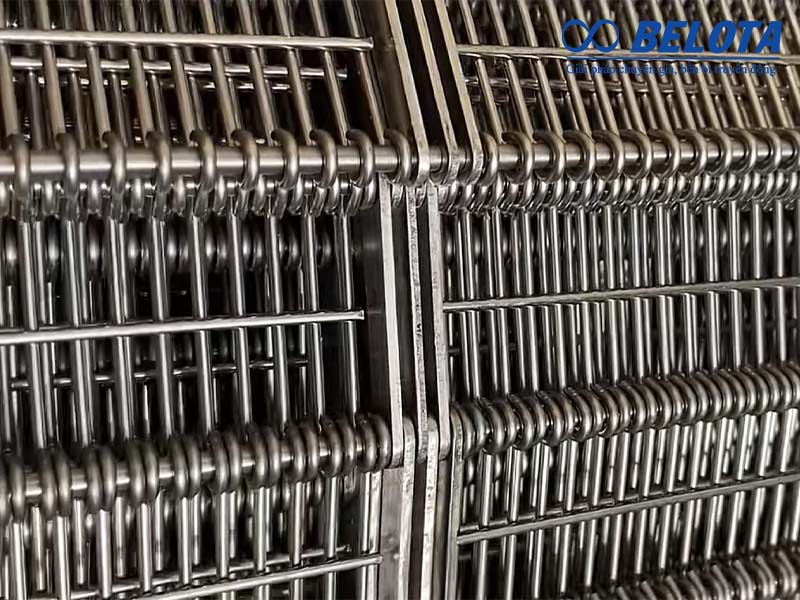

Băng tải lưới Inox cấu trúc mắt kính

Lưới xoắn cân bằng

Lưới xoắn cân bằng được cấu tạo từ các sợi dây xoắn trái và xoắn phải đan xen đối xứng với nhau, sau đó liên kết bằng các thanh ty ngang. Cấu trúc đối xứng này giúp phân bố lực đồng đều trên toàn bộ bề mặt băng tải.

Ưu điểm nổi bật của loại lưới này là tính linh hoạt và độ ổn định khi vận hành. Nhờ khả năng uốn cong tốt theo chiều dọc, băng tải có thể hoạt động ổn định trong thời gian dài mà ít xảy ra hiện tượng lệch băng.

Ứng dụng phổ biến: băng tải sấy nông sản, băng tải làm nguội sản phẩm và các dây chuyền chế biến thực phẩm.

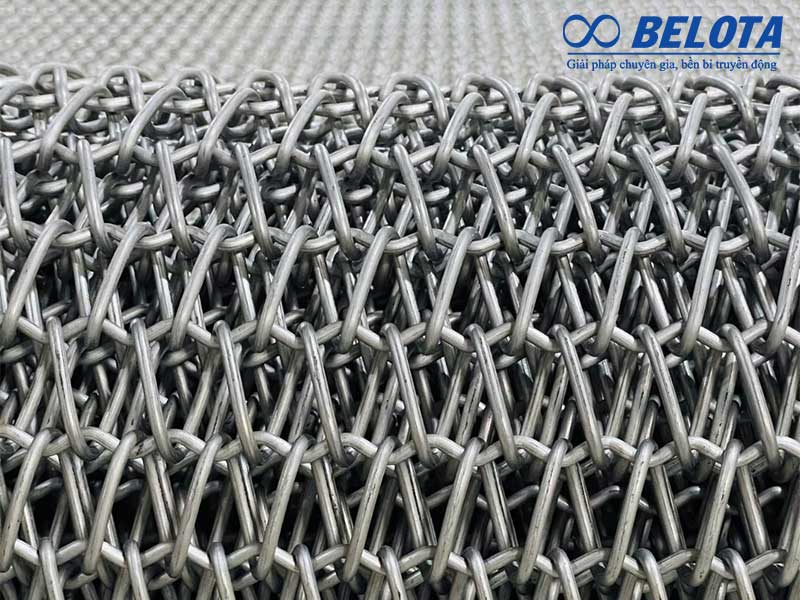

Băng tải lưới xoắn cân bằng

Lưới mắt thang (lưới dây dẹt)

Lưới mắt thang được tạo thành từ các sợi dây inox dạng dẹt uốn thành hình sóng và liên kết với nhau bằng các thanh ngang. Cấu trúc tổng thể tạo thành hình dạng tương tự các bậc thang song song.

Khoảng hở lớn giữa các mắt lưới giúp tăng khả năng thoát nước, thoát khí và thoát nhiệt, đồng thời hỗ trợ quá trình vệ sinh băng tải trở nên dễ dàng hơn. Nhờ đó, loại lưới này thường được sử dụng trong các dây chuyền cần rửa hoặc vệ sinh thường xuyên.

Ứng dụng phổ biến: băng tải rửa rau củ quả, băng tải đông lạnh và các dây chuyền chế biến thực phẩm tươi sống.

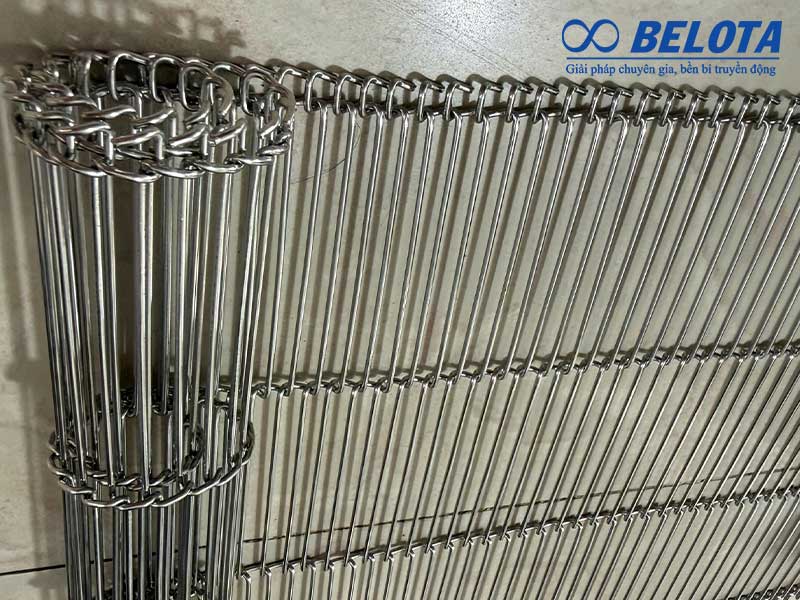

Băng tải lưới cấu trúc mắt thang

Lưới tấm bản (lưới tấm dập lỗ)

Khác với các loại lưới đan từ dây inox, lưới tấm bản được chế tạo từ tấm inox liền được dập lỗ theo quy cách. Các lỗ có thể có dạng tròn, chữ nhật hoặc các hình dạng khác tùy theo yêu cầu kỹ thuật.

Bề mặt của lưới tấm bản tương đối kín, với khe hở nhỏ hơn so với các loại lưới đan thông thường. Điều này giúp vận chuyển hiệu quả các sản phẩm nhỏ hoặc vật liệu dạng hạt mịn mà không bị rơi qua băng tải.

Tuy nhiên, do độ thông thoáng thấp hơn nên loại lưới này ít được sử dụng trong các ứng dụng cần trao đổi nhiệt hoặc thoát nước nhanh.

Ứng dụng phổ biến: băng tải vận chuyển nguyên liệu mịn, linh kiện điện tử nhỏ và dây chuyền đóng gói tự động

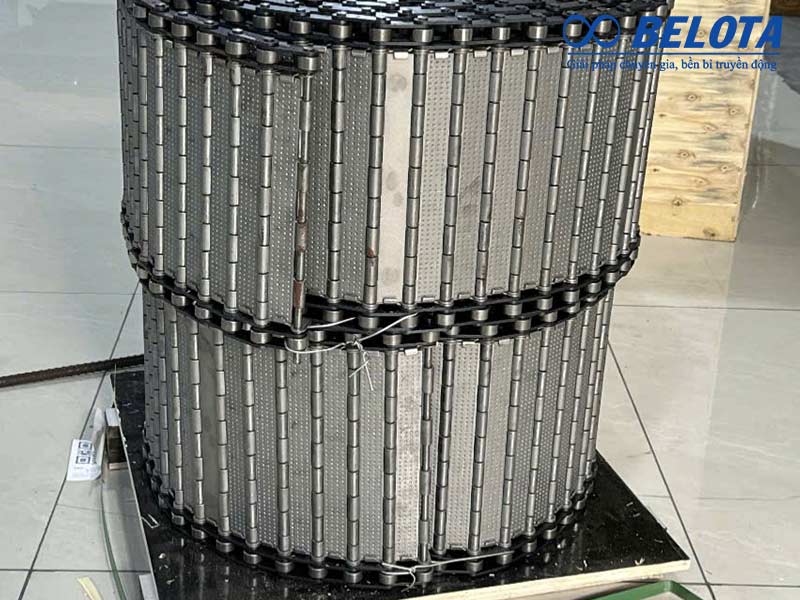

Băng tải lưới bản được chế tạo từ tấm inox nguyên bản dập lỗ

Bảng so sánh cấu trúc mắt lưới của băng tải lưới inox

Bảng so sánh cấu trúc mắt lưới của băng tải lưới inox dưới đây phân tích chi tiết các đặc tính kỹ thuật để bạn dễ dàng lựa chọn loại mắt lưới phù hợp nhất với nhu cầu vận hành.

Loại mắt lưới	Độ thông thoáng	Khả năng chịu tải	Độ ổn định vận hành	Ứng dụng phổ biến	Đặc điểm kỹ thuật nổi bật
Lưới mắt cáo	Cao	Trung bình	Cao	Sấy khô, lò nướng cao tần	Lưu thông khí và nhiệt tốt, giúp sản phẩm chín/khô đều
Lưới mắt kính (Eyelink)	Trung bình	Rất cao	Rất cao	Chế biến thực phẩm, tải vật liệu nặng	Kết cấu chắc chắn, bề mặt phẳng, không biến dạng khi tải lớn
Lưới xoắn cân bằng	Trung bình	Trung bình	Cao	Dây chuyền sấy, làm nguội, đóng gói	Cấu trúc đan xen giúp chạy thẳng, hạn chế lệch băng
Lưới mắt thang	Cao	Trung bình	Trung bình	Rửa thực phẩm, rau củ, thủy sản	Khe hở lớn, thoát nước nhanh, dễ vệ sinh
Lưới tấm bản (Plate link)	Thấp	Cao	Cao	Vận chuyển linh kiện nhỏ, phôi kim loại	Bề mặt kín, ngăn rơi lọt sản phẩm nhỏ

Việc xác định đúng loại mắt lưới ngay từ đầu là yếu tố then chốt giúp doanh nghiệp đảm bảo hệ thống vận hành bền bỉ và hiệu quả.

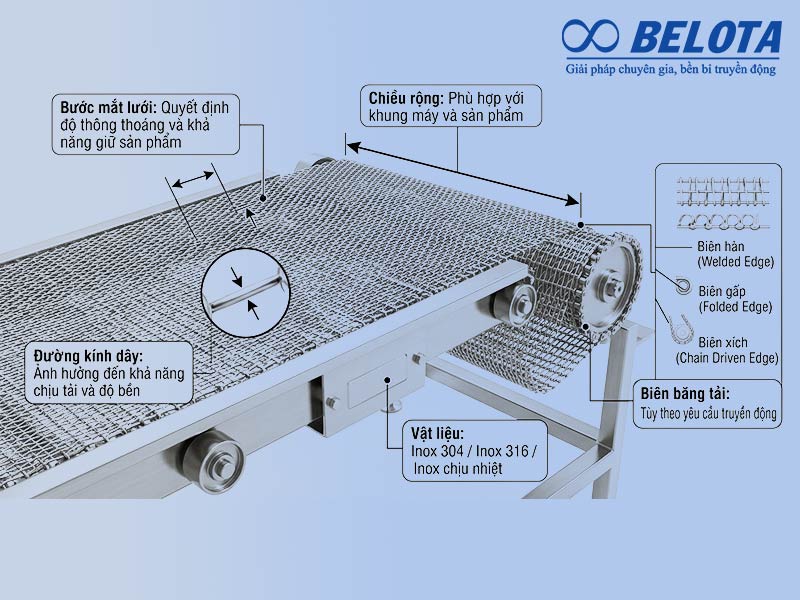

Thông số kỹ thuật cần cung cấp khi đặt gia công băng tải lưới inox

Khi đặt gia công hoặc mua băng tải lưới inox, doanh nghiệp cần cung cấp đầy đủ các thông số kỹ thuật cơ bản để đảm bảo sản phẩm phù hợp với hệ thống hiện có.

Một số thông số quan trọng bao gồm:

Bước mắt lưới: Khoảng cách giữa các mắt lưới theo chiều dọc và chiều ngang, quyết định độ thông thoáng và khả năng giữ sản phẩm.
Đường kính dây: Ảnh hưởng đến khả năng chịu tải và độ bền tổng thể của băng tải.
Chiều rộng băng tải: Phải phù hợp với khung máy và kích thước sản phẩm cần vận chuyển.
Loại biên băng tải: Có thể là biên hàn, biên gấp hoặc biên xích tùy theo yêu cầu truyền động của hệ thống.
Vật liệu inox: Lựa chọn giữa inox 304, inox 316 hoặc inox chịu nhiệt tùy theo môi trường làm việc.

Tiêu chí lựa chọn cấu trúc mắt lưới phù hợp

Để lựa chọn đúng loại mắt lưới băng tải inox, cần xem xét đồng thời nhiều yếu tố kỹ thuật:

Tải trọng sản phẩm: Nếu tải nặng, nên ưu tiên lưới mắt kính hoặc lưới tấm bản.
Kích thước sản phẩm: Sản phẩm nhỏ cần mắt lưới dày hoặc bề mặt tấm để tránh lọt qua khe lưới.
Yêu cầu vệ sinh: Các dây chuyền thực phẩm tươi sống nên ưu tiên lưới mắt thang hoặc lưới mắt kính vì dễ vệ sinh.
Nhiệt độ vận hành: Các dây chuyền nhiệt độ cao nên sử dụng inox chịu nhiệt và cấu trúc lưới có khả năng thoát nhiệt tốt.
Độ thông thoáng cần thiết: Các hệ thống sấy hoặc làm nguội cần ưu tiên lưới có độ thông thoáng cao.

Câu hỏi thường gặp

1.Nên chọn Inox 304 hay Inox 316 cho băng tải lưới?

Trả lời: Việc lựa chọn phụ thuộc vào môi trường làm việc.

Inox 304: Là lựa chọn phổ biến nhất, chịu nhiệt tốt (400°C - 600°C), chống gỉ sét tốt trong môi trường nước thông thường và thực phẩm.
Inox 316: Được ưu tiên khi môi trường có tính ăn mòn cao như tiếp xúc với hóa chất, axit mạnh, hoặc môi trường nước biển/muối (ngành chế biến thủy sản mặn).
Inox 310s: Chỉ dùng khi cần chịu nhiệt cực cao (lên đến 1100°C) trong các lò nung, lò tôi.

2.Tại sao băng tải lưới inox của tôi hay bị chạy lệch biên (tracking)?

Trả lời: Có 3 nguyên nhân chính:

Hệ thống khung băng không cân: Chỉ cần sai lệch vài mm cũng khiến lưới bị kéo về một bên.
Lưới không được gia công cân bằng: Nếu chọn loại lưới xoắn một chiều thay vì lưới cân bằng (Balanced Weave), lực kéo sẽ không tự triệt tiêu dẫn đến lệch.
Tải trọng không đều: Sản phẩm đặt tập trung quá nhiều về một phía của bề mặt lưới.

3. Làm sao để đo thông số đặt hàng khi lưới cũ đã bị hỏng hoặc biến dạng?

Trả lời: Bạn cần cung cấp ít nhất 4 thông số:

Bước lưới (Pitch): Khoảng cách giữa 2 thanh nối ngang.
Bước sợi (Spiral Pitch): Khoảng cách giữa các sợi xoắn.
Đường kính sợi (Wire dia) & đường kính thanh (Rod dia).
Chiều dài và chiều rộng tổng thể. (Mẹo: Nên đo ở đoạn lưới ít bị biến dạng nhất hoặc đo trên bánh răng truyền động).

Kết luận

Mỗi cấu trúc mắt lưới băng tải inox đều có ưu điểm và phạm vi ứng dụng riêng, như chịu tải tốt, thoát nhiệt hiệu quả hoặc dễ vệ sinh. Việc lựa chọn đúng loại lưới ngay từ đầu sẽ giúp dây chuyền vận hành ổn định, tăng tuổi thọ thiết bị và giảm chi phí bảo trì.

Nếu chưa xác định được loại phù hợp, doanh nghiệp có thể liên hệ Belota để được tư vấn kỹ thuật và đề xuất giải pháp băng tải lưới inox tối ưu cho từng ứng dụng sản xuất.
