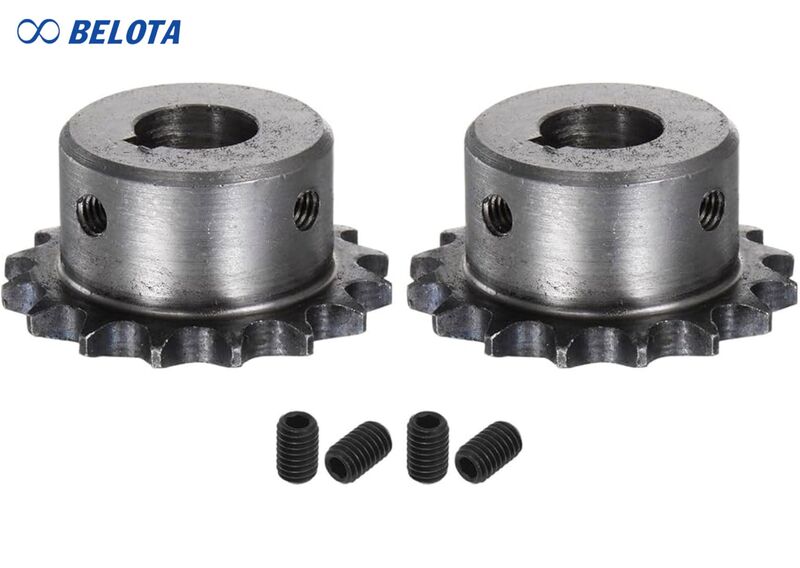

Nhông xích 60 là loại nhông (sprocket) và xích con lăn sử dụng tiêu chuẩn ANSI #60, rất phổ biến trong các hệ thống truyền động công nghiệp tải trung bình đến nặng. Belota cung cấp đầy đủ nhông 60 với nhiều tùy chọn số răng, số dãy, vật liệu và gia công theo yêu cầu, đáp ứng linh hoạt cho băng tải, dây chuyền sản xuất và máy móc công nghiệp, đảm bảo độ bền, độ chính xác và tiến độ giao hàng cho doanh nghiệp.

Thông số kỹ thuật cơ bản của Nhông xích 60

  • Bước xích (pitch): 19,05 mm (3/4 inch)

  • Đường kính con lăn: ~11,91 mm

  • Chiều rộng trong: ~12,57 mm

  • Tải làm việc: cao, phù hợp chạy liên tục

Thông số kỹ thuật cơ bản của Nhông xích 60

Thông số kỹ thuật cơ bản của Nhông xích 60

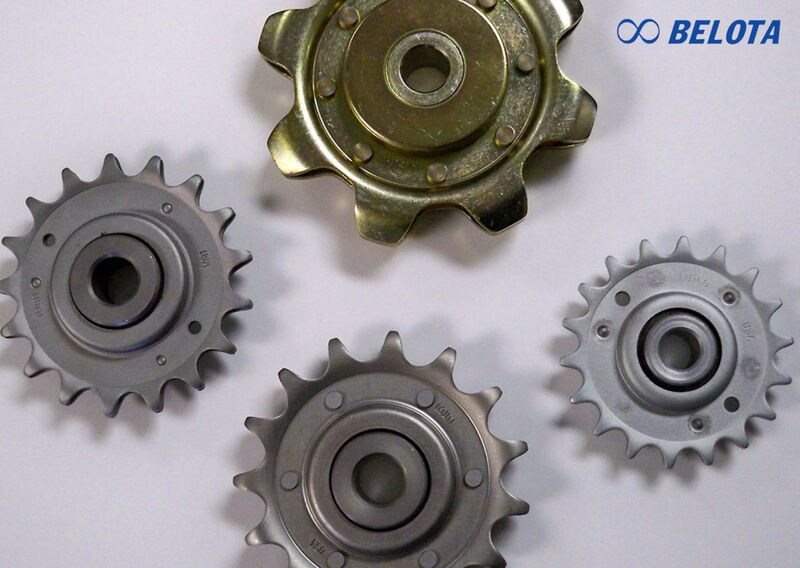

Các loại nhông xích 60 hiện có

Nhông xích 60 trên thi trường được chia làm 3 loại sau:

Nhông 60A (Type A – không hub): Là dạng nhông đĩa phẳng, không có phần cổ (hub) nhô ra. Thiết kế đơn giản, thường được lắp trực tiếp lên trục bằng phương pháp hàn hoặc kẹp, phù hợp với các hệ thống không yêu cầu tháo lắp nhiều.

Nhông 60B (Type B – 1 hub): Đây là loại được sử dụng nhiều nhất. Nhông có một phần hub liền khối ở một phía, giúp dễ gia công lỗ trục, rãnh then và vít cố định, đảm bảo khả năng lắp đặt chắc chắn và chính xác.

Nhông 60C (Type C – 2 hub): Sở hữu hai hub đối xứng ở cả hai mặt đĩa nhông, mang lại độ ổn định cao hơn khi vận hành. Loại này thường dùng cho các ứng dụng tải nặng hoặc hệ truyền động đòi hỏi độ đồng tâm cao.

Các loại nhông xích 60 hiện có

Các loại nhông xích 60 hiện có

>> Xem thêm: Nhông Xích 25 – Báo Giá Mới Nhất | Tư Vấn Kỹ Thuật

Bảng tra thông số nhông xích 60 loại B

Loại nhông Số răng Ø Đỉnh răng Ø Chân răng Ø Lỗ Ø Cổ Chiều cao Khối lượng
Do Dp d (min) d (max) BD BL KG
60B-1 60B8 58 49.78 12 20 34 32 0.3
60B9 64 55.7 12 25 43 32 0.4
60B10 70 61.65 14 30 49 32 0.49
60B11 76 67.62 14 32 51 32 0.6
60B12 83 73.6 14 32 51 32 0.69
60B13 89 79.6 14 35 57 32 0.81
60B14 95 85.61 16 40 62 32 0.96
60B15 101 91.62 16 45 68 32 1.1
60B16 107 97.65 16 48 73 32 1.3
60B17 113 103.6 16 48 73 32 1.4
60B18 119 109.7 16 55 83 40 2
60B19 126 115.7 16 55 83 40 2.1
60B20 132 121.7 16 55 83 40 2.2
60B21 138 127.8 16 55 83 40 2.3
60B22 144 133.8 16 55 83 40 2.5
60B23 150 139.9 16 55 83 40 2.5
60B24 156 145.9 18 55 83 40 2.6
60B25 162 151.9 18 55 83 40 2.7
60B26 168 158.0 18 55 83 40 2.9
60B27 174 164.0 18 55 83 40 3
60B28 180 170.1 18 55 83 40 3.1
60B29 187 176.2 18 55 83 40 3.3
60B30 193 182.2 18 55 83 40 3.4
60B31 199 188.3 20 55 83 40 3.64
60B32 205 194.3 20 55 83 40 3.8
60B33 211 200.4 20 55 83 40 4
60B34 217 206.4 20 55 83 40 4.15
60B35 223 212.5 20 55 83 40 4.33
60B36 229 218.5 20 55 83 40 4.52
60B37 235 224.6 20 55 83 40 4.7
60B38 241 230.69 20 55 83 40 4.9
60B39 247 236.74 20 55 83 40 5.1
60B40 253 242.8 20 55 83 40 5.3
60B41 260 248.86 20 63 93 45 6
60B42 266 254.92 20 63 93 45 6.4
60B43 272 260.98 20 63 93 45 6.6
60B44 278 267.03 20 63 93 45 6.88
60B45 284 273.09 20 63 93 45 7.1
60B46 290 279.15 20 63 93 45 7.28
60B47 296 285.21 20 63 93 45 7.53
60B48 302 291.27 20 63 93 45 7.85
60B49 308 297.33 20 63 93 45 8.04
60B50 314 303.39 20 63 93 45 8.4
60B51 320 309.45 20 63 93 45 8.57
60B52 326 315.51 20 63 93 45 8.84
60B54 338 327.63 20 63 93 45 9.5
60B55 345 333.69 20 63 93 45 9.69
60B56 351 339.75 20 63 93 45 9.99
60B58 363 351.87 20 63 93 45 10.59
60B60 375 363.99 20 63 93 45 11.3
60B64 399 388.24 26 63 93 45 12.5
60B65 405 394.3 26 75 107 45 13.5
60B70 436 424.61 26 75 107 45 15.3
60B75 466 454.92 26 75 107 45 17.2
60B80 496 485.23 26 80 117 50 20
60B85 527 515.54 26 80 117 50 22.3
60B90 557 545.85 26 80 117 50 24.6

Ưu điểm nổi bật:

  • Kết cấu chắc chắn, dễ lắp đặt và bảo trì.
  • Vận hành ổn định, truyền lực hiệu quả, hạn chế thất thoát năng lượng.
  • Giảm nhu cầu căng chỉnh xích thường xuyên, hạn chế tải trọng tác động lên trục.
  • Bề mặt răng bền, ma sát thấp, vận hành êm và ít gây tiếng ồn.

Ngoài cung cấp kích thước phù hợp, Belota còn hỗ trợ gia công nhông theo yêu cầu lỗ, then và taro:

  • d: đường kính lỗ
  • b, t2: bề rộng và sâu của chốt
  • M: đường kính lỗ cấy ốc (taro)

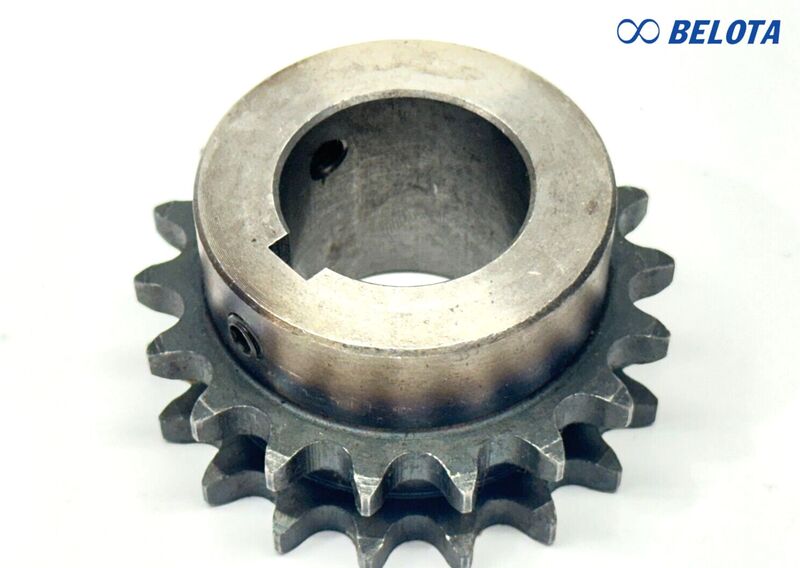

Phân loại nhông 60B theo cấu hình sử dụng

Theo số dãy xích:

  • Nhông 1 dãy (Single strand): Dùng cho xích đơn, phù hợp với hệ truyền động tiêu chuẩn.
  • Nhông nhiều dãy (Multi strand): Sử dụng cho xích đôi (duplex), xích ba (triplex) hoặc nhiều hơn, giúp tăng khả năng truyền tải lực.

Theo kiểu lỗ trục:

  • Plain Bore (lỗ thô): Lỗ trục chưa gia công hoàn thiện, cần tiện lại theo đường kính trục và then thực tế.
  • Finished Bore (lỗ hoàn thiện): Đã được gia công sẵn đúng kích thước, có rãnh then tiêu chuẩn, lắp đặt nhanh.
  • Taper Bore (lỗ côn): Kết hợp với bạc côn taper bushing, thuận tiện cho việc tháo lắp và đảm bảo độ siết chặt cao.

Phân loại nhông 60B theo cấu hình sử dụng

Phân loại nhông 60B theo cấu hình sử dụng

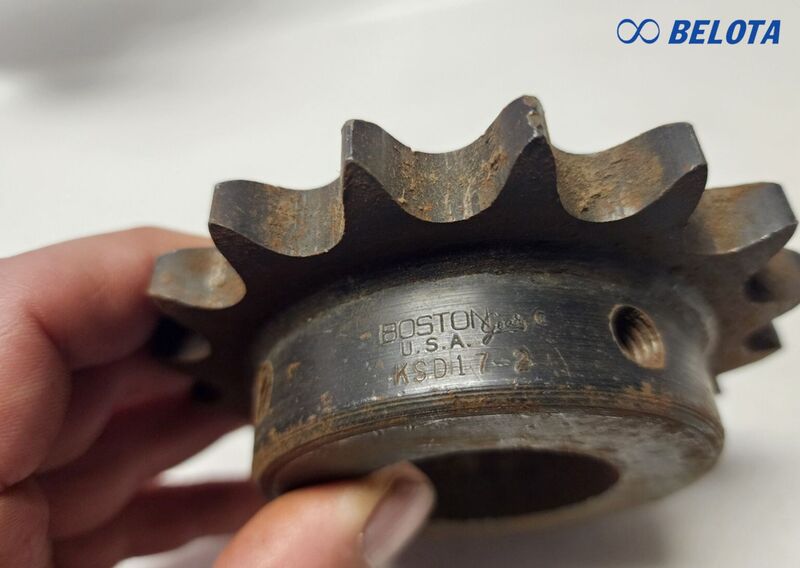

Đặc điểm chung của nhông 60B

Khả năng tương thích

Nhông 60B được thiết kế để sử dụng với xích con lăn ANSI #60, bước xích 19,05 mm. Biên dạng răng ăn khớp chính xác với con lăn và khe xích, .giúp truyền động ổn định, hạn chế trượt và mài mòn.

Vật liệu chế tạo

Sản phẩm thường được gia công từ thép carbon S45C, CT45 hoặc tương đương, có khả năng chịu tải tốt. Một số loại được nhiệt luyện bề mặt răng nhằm tăng độ cứng và kéo dài tuổi thọ khi làm việc liên tục.

Phạm vi ứng dụng

Nhông xích 60B được sử dụng phổ biến trong băng tải, hệ thống truyền động công nghiệp, máy chế biến thực phẩm, dây chuyền đóng gói, ngành gỗ, xi mạ, thiết bị nâng hạ và tự động hóa.

Đặc điểm chung của nhông 60B

Đặc điểm chung của nhông 60B

Việc lựa chọn đúng loại nhông xích 60 không chỉ giúp hệ thống truyền động hoạt động hiệu quả mà còn góp phần kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì. Tùy theo tải trọng, không gian lắp đặt và yêu cầu kỹ thuật, doanh nghiệp có thể cân nhắc giữa các kiểu nhông, số dãy xích và dạng lỗ trục phù hợp. Nếu được chọn đúng chuẩn và gia công chính xác, nhông xích 60 sẽ là giải pháp truyền động bền bỉ, ổn định cho nhiều ngành công nghiệp khác nhau.

Liên hệ Belota để hỗ trợ chọn đúng kích thước và báo giá chi tiết qua Hotline 0917.657.946
