Khớp nối xích KC là giải pháp truyền động cơ khí hiệu quả, giúp liên kết chắc chắn giữa hai trục quay, đảm bảo truyền mô-men xoắn ổn định và chịu tải lớn trong môi trường công nghiệp khắc nghiệt. Với thiết kế bền bỉ, khả năng vận hành ổn định và ứng dụng đa dạng từ băng tải, máy bơm, quạt công nghiệp đến dây chuyền sản xuất, khớp nối xích KC là lựa chọn tối ưu cho các doanh nghiệp muốn nâng cao hiệu suất và độ an toàn của hệ thống truyền động.

1. Khớp Nối Xích KC Là Gì?

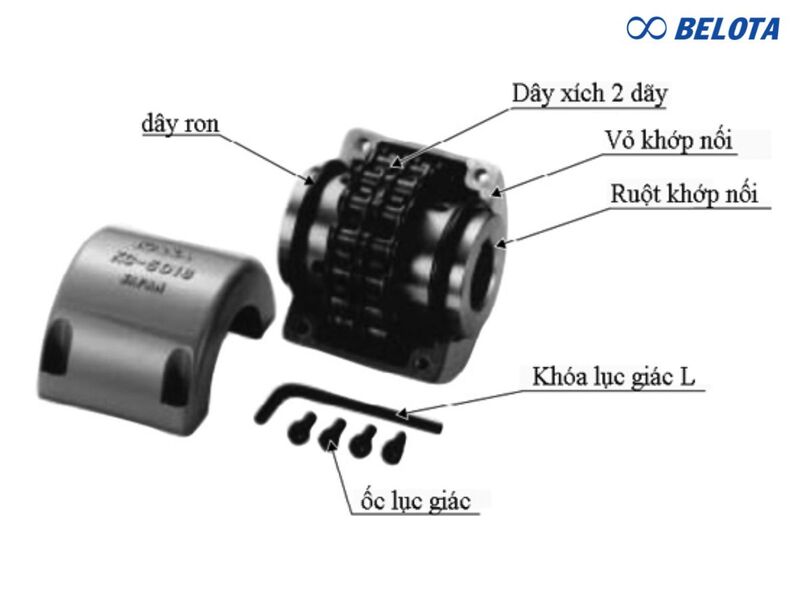

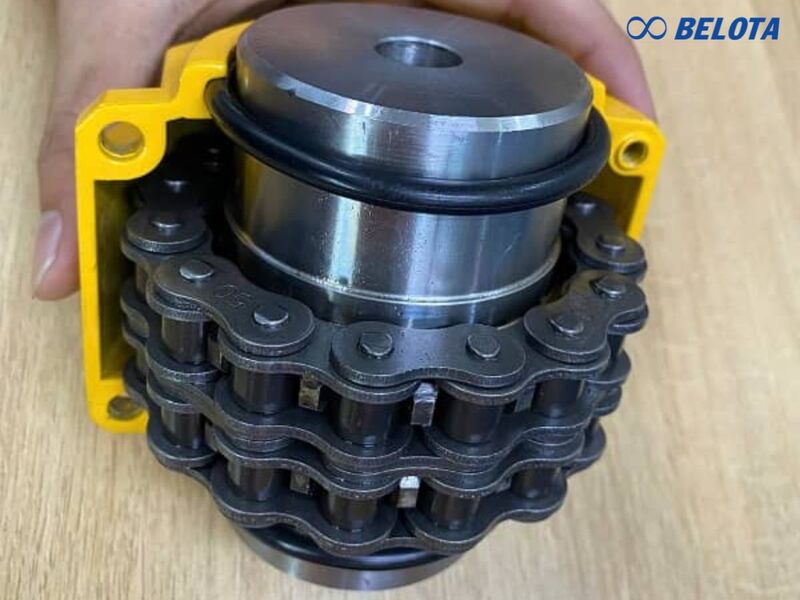

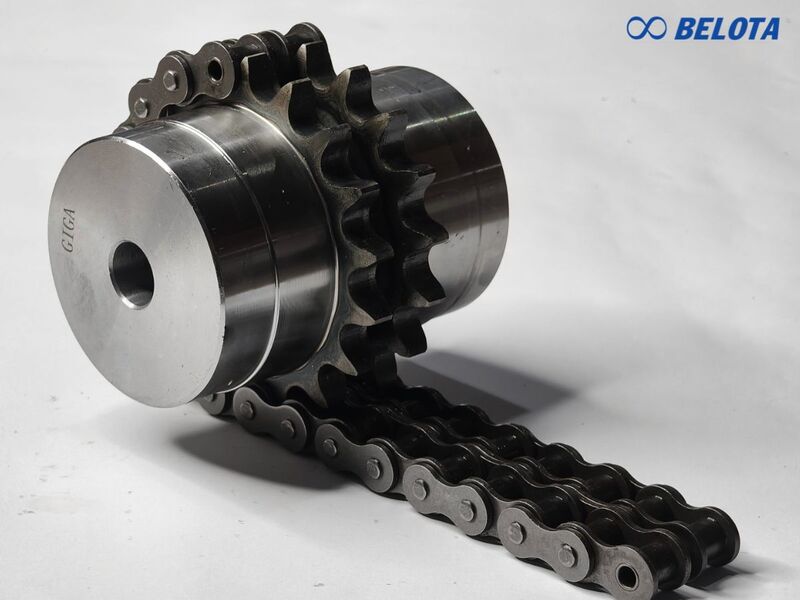

Khớp nối xích KC là một dạng khớp nối cơ khí chuyên dùng để truyền động giữa hai trục quay. Cấu tạo của nó gồm hai bánh răng (nhông đĩa xích) và một sợi xích đôi giúp liên kết chắc chắn, đảm bảo truyền mô-men xoắn ổn định.

Loại khớp nối này nổi bật với:

  • Độ bền cao: chịu tải trọng lớn, thích hợp cho môi trường làm việc khắc nghiệt.

  • Hiệu quả truyền động tốt: duy trì sự ổn định và chính xác trong quá trình vận hành.

  • Ứng dụng đa dạng: thường được sử dụng trong các hệ thống công nghiệp như băng tải, quạt công nghiệp, máy bơm, dây chuyền sản xuất và thiết bị nâng hạ.

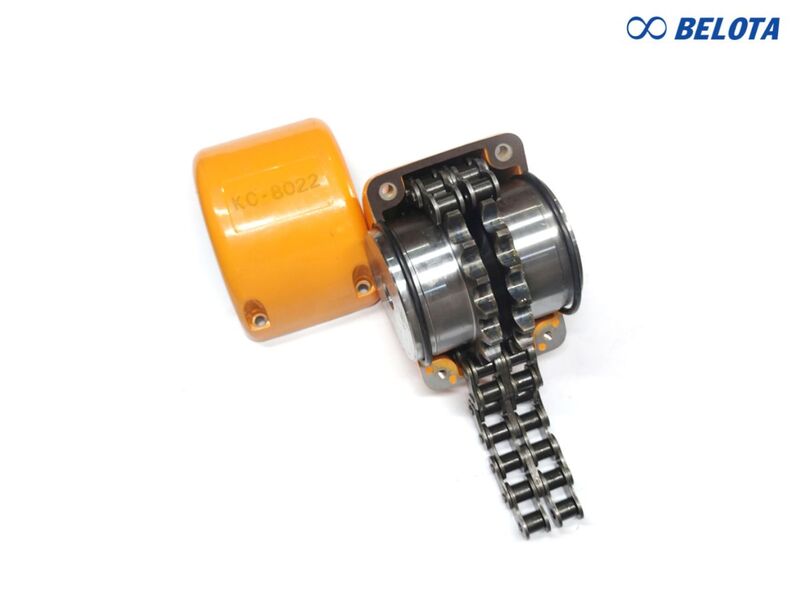

2. Thông Số Kỹ Thuật Cơ Bản Của Khớp Nối Xích

  • Đường kính trục: hỗ trợ từ Ø10 mm đến Ø100 mm, có thể tùy chỉnh theo yêu cầu.

  • Mô-men xoắn làm việc: dải rộng từ vài Nm đến hàng nghìn Nm, đáp ứng nhiều ứng dụng công nghiệp.

  • Tốc độ tối đa: vận hành ổn định trong khoảng 1.500 – 2.000 vòng/phút.

  • Khả năng bù sai lệch:

    • Lệch tâm: 0.2 – 0.5 mm.

    • Lệch góc: khoảng 0.5° – 1°.

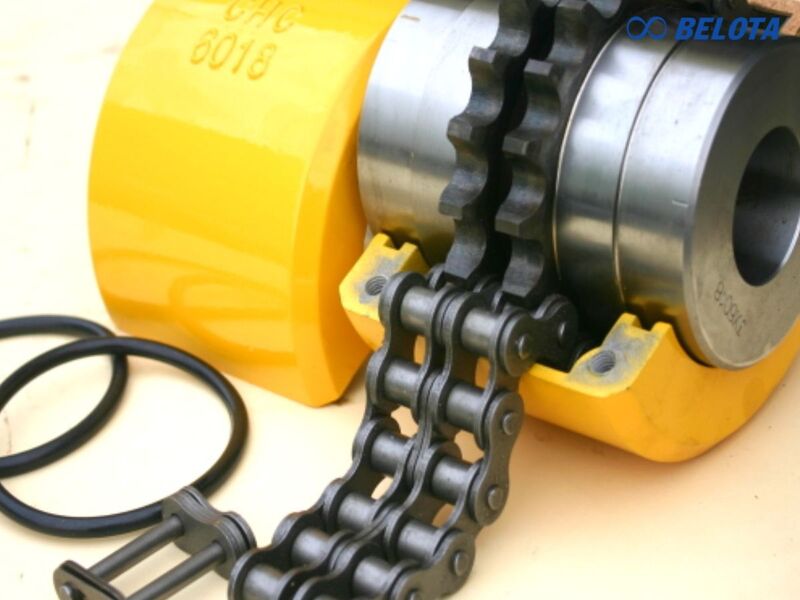

3. Bảng Tra Cứu Thông Số Các Mã Khớp Nối Xích KC


Loại khớp nối

Bước xích (mm)

Lỗ khoan

ĐK Trục Min

ĐK Trục Max

O

L

DH

LH

s

C

Trọng lượng khớp (kg/m)

Casing A

Casing B

Trọng lượng Casing (kg/m)

KC 3012

9.525

12

13.5

16

45

65

27.2

29.5

6.0

10.1

0.31

69

63

0.22

KC 4012

12.70

12

14

22

62

79.4

36

36

7.4

14.4

0.73

77

72

0.3

KC 4014

12.70

12

14

28

69

79.4

45

36

7.4

14.4

1.12

84

75

0.31

KC 4016

12.70

13.5

16

32

77

87.4

51.5

40

7.4

14.4

1.50

92

72

0.35

KC 5014

15.875

14.5

17

35

86

99.7

56

45

9.7

18.1

2.15

101

85

0.47

KC 5016

15.875

14.5

18

40

96

99.7

64

45

9.7

18.1

2.75

110

87

0.50

KC 5018

15.875

16

18

45

106

99.7

73.5

45

9.7

18.1

3.6

122

85

0.60

KC 6018

19.05

20

22

56

127

123.5

89.5

56

11.5

22.8

6.55

147

105

1.2

KC 6020

19.05

20

24

60

139

123.5

102.5

56

11.5

22.8

8.38

158

105

1.2

KC 6022

19.05

20

28

71

151

123.5

116

56

11.5

22.8

10.4

168

117

1.2

KC 8018

2540

20

32

80

169

141.2

115

63

15.2

29.3

13.2

190

129

1.9

KC 8020

2540

20

36

90

185

145.2

125

65

15.2

29.3

16.2

210

137

2.5

KC 8022

2540

20

40

100

202

157.2

142

71

15.2

29.3

21.8

226

137

2.7

KC 10020

31.75

25

45

110

233

178.8

162

80

18.8

35.8

32.4

281

153

4.1

KC 12018

38.10

35

50

125

256

202.7

173

90

22.7

45.4

43.2

307

181

5.2

KC 12022

38.10

35

56

140

304

222.7

213

100

22.7

45.4

69.1

357

181

6.7

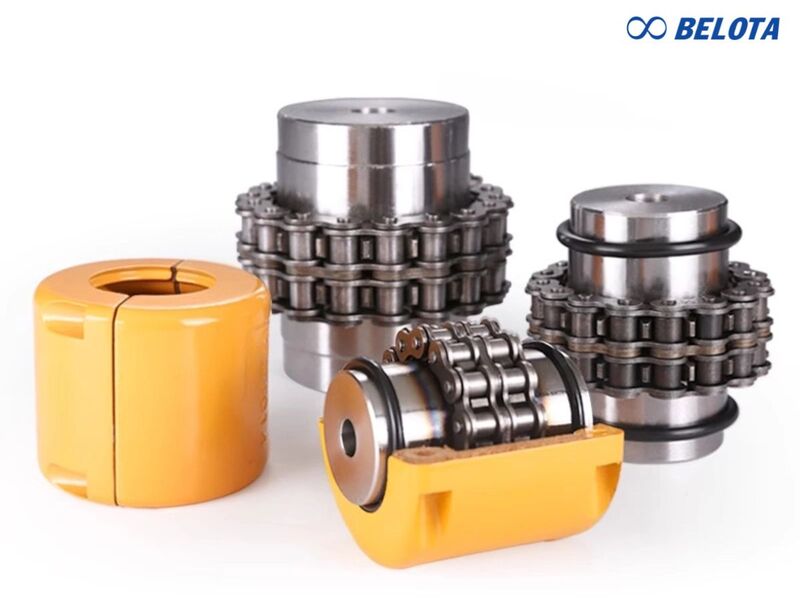

Ứng Dụng Của Khớp Nối Xích KC

Khớp nối xích KC được đánh giá là giải pháp truyền động hiệu quả, có khả năng chịu tải lớn và hoạt động ổn định trong nhiều môi trường công nghiệp. Một số ứng dụng tiêu biểu gồm:

  • Hệ thống truyền động cơ khí: Liên kết giữa động cơ và các thiết bị như hộp số, bơm, quạt công nghiệp.

  • Dây chuyền sản xuất: Sử dụng trong băng tải, máy nghiền, máy trộn thuộc các ngành xi măng, luyện kim, chế biến thực phẩm, hóa chất và gạch men.

  • Ngành công nghiệp nặng: Đáp ứng nhu cầu truyền lực mạnh mẽ, liên tục trong môi trường tải trọng cao.

Sự ổn định của hệ thống truyền động phụ thuộc rất lớn vào chất lượng của khớp nối. Việc sử dụng sản phẩm kém chất lượng có thể dẫn đến phá hủy trục và gián đoạn sản xuất.

Để được tư vấn chọn mã chính xác và sở hữu những sản phẩm chuẩn kỹ thuật, hãy liên hệ ngay Hotline/Zalo 0917 657 946. Belota cam kết mang đến giải pháp tối ưu nhất cho nhu cầu về Khớp nối xích của bạn!
