Cấu tạo băng tải PVC và các thông số cần quan tâm

Băng tải PVC là một trong những hệ thống vận chuyển được sử dụng phổ biến trong các ngành sản xuất, thực phẩm, điện tử, logistics và kho bãi nhờ khả năng vận hành ổn định, chi phí hợp lý và dễ bảo trì. Để hệ thống hoạt động hiệu quả, mỗi bộ phận trong cấu tạo băng tải PVC đều đảm nhận một vai trò riêng, từ dây băng, khung băng tải, con lăn đến động cơ và bộ truyền động. Hiểu rõ cấu tạo và chức năng của từng thành phần sẽ giúp doanh nghiệp lựa chọn đúng thiết bị, nâng cao hiệu suất vận hành và kéo dài tuổi thọ của hệ thống.

Cấu tạo băng tải PVC chi tiết

Khung băng tải

Khung băng tải là bộ phận chịu lực chính, có nhiệm vụ nâng đỡ toàn bộ hệ thống và đảm bảo băng tải vận hành ổn định, an toàn. Tùy theo môi trường làm việc và yêu cầu sử dụng, khung băng tải được chế tạo từ nhiều loại vật liệu khác nhau:

• Nhôm định hình: Trọng lượng nhẹ, độ thẩm mỹ cao, chống ăn mòn tốt, dễ lắp ráp, tháo lắp và mở rộng kết cấu. Phù hợp với ngành điện tử, lắp ráp và các dây chuyền sản xuất hiện đại.
• Inox 304: Chống gỉ sét, chịu ẩm và hóa chất tốt, đáp ứng các tiêu chuẩn vệ sinh an toàn thực phẩm. Thường được sử dụng trong ngành thực phẩm, dược phẩm, đồ uống và thủy sản.
• Thép sơn tĩnh điện: Kết cấu chắc chắn, khả năng chịu tải lớn, độ bền cao và chi phí đầu tư hợp lý. Thích hợp cho các nhà máy sản xuất công nghiệp, kho vận và dây chuyền vận chuyển hàng hóa nặng.

Với thiết kế vững chắc, khung băng tải giúp giảm rung lắc trong quá trình vận hành, tăng độ ổn định cho toàn hệ thống và kéo dài tuổi thọ thiết bị.

Dây băng tải PVC

Dây băng tải PVC là bộ phận trực tiếp vận chuyển sản phẩm và quyết định hiệu quả hoạt động của hệ thống. Dây thường gồm lớp phủ PVC chống mài mòn, lớp bố Polyester (EP) chịu lực và lớp PVC mặt dưới giúp vận hành ổn định trên rulo.

Tùy theo ứng dụng, dây có độ dày từ 1 - 5 mm hoặc lớn hơn, từ 1 - 4 lớp bố, nhiều kiểu bề mặt như nhẵn, nhám, gân V, kim cương và nhiều màu sắc như xanh, trắng, đen. Đối với ngành thực phẩm, dây băng cần đáp ứng tiêu chuẩn FDA và có khả năng chống dầu mỡ.

Tang chủ động và tang bị động

Tang băng tải có nhiệm vụ dẫn động và định hướng chuyển động của dây băng.

• Tang chủ động kết nối trực tiếp với động cơ để tạo lực kéo.
• Tang bị động giúp giữ độ căng và định hướng dây băng.

Tang thường được gia công từ inox, thép mạ kẽm hoặc nhôm với nhiều kích thước khác nhau nhằm phù hợp với từng loại băng tải.

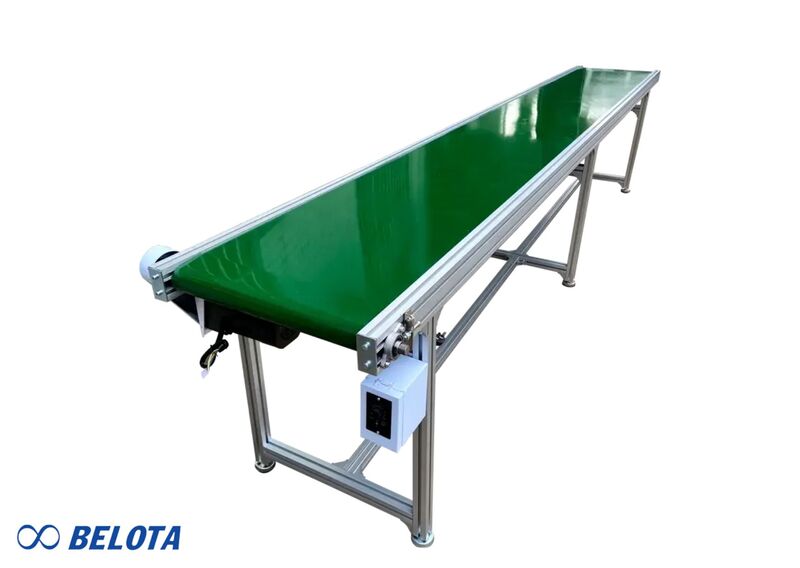

Cấu tạo băng tải PVC chi tiết

Hệ thống con lăn đỡ

Con lăn có nhiệm vụ nâng đỡ dây băng trong quá trình vận hành, giúp giảm ma sát và hạn chế tình trạng võng dây. Tùy theo tải trọng và môi trường làm việc, con lăn được chế tạo từ nhiều loại vật liệu khác nhau:

• Con lăn inox: Chống gỉ sét, chịu ẩm và hóa chất tốt, phù hợp với ngành thực phẩm, dược phẩm và thủy sản.
• Con lăn thép mạ kẽm: Độ bền cao, chịu tải tốt, chi phí hợp lý, được sử dụng phổ biến trong các dây chuyền công nghiệp.
• Con lăn nhựa kỹ thuật (POM, PVC, PP...): Trọng lượng nhẹ, chống ăn mòn, vận hành êm và thích hợp với môi trường có độ ẩm cao hoặc hóa chất.

Các kích thước con lăn thường dùng gồm:

• Đường kính con lăn: Ø20, Ø25, Ø32, Ø38, Ø42, Ø50, Ø60, Ø76, Ø89 và Ø114 mm.
• Chiều dài con lăn: Từ 200 mm đến 2.000 mm, gia công theo chiều rộng của băng tải.
• Trục con lăn: Thường sử dụng các kích thước Ø8, Ø10, Ø12, Ø15, Ø20 mm tùy theo tải trọng và kết cấu.

Việc bố trí con lăn hợp lý giúp tăng tuổi thọ dây băng và đảm bảo hệ thống hoạt động ổn định.

Động cơ giảm tốc

Động cơ là bộ phận cung cấp năng lượng cho toàn bộ hệ thống băng tải, thường sử dụng motor giảm tốc liền hộp số hoặc motor kết hợp hộp số rời. Công suất động cơ được lựa chọn dựa trên chiều dài băng tải, tải trọng, tốc độ vận chuyển và điều kiện làm việc. Trong thực tế, băng tải PVC thường sử dụng động cơ có công suất từ 0,18 - 3,7 kW, tùy theo yêu cầu của từng ứng dụng.

Bộ điều khiển

Hệ thống điều khiển giúp người vận hành kiểm soát và giám sát băng tải dễ dàng. Các thiết bị thường được tích hợp gồm biến tần, PLC, timer, cảm biến và bộ đếm sản phẩm, giúp hệ thống vận hành tự động, điều chỉnh linh hoạt và đáp ứng yêu cầu của từng dây chuyền sản xuất.

Tấm đỡ dây băng

Không phải mọi băng tải PVC đều sử dụng con lăn đỡ. Với tải trọng nhẹ đến trung bình, dây băng thường trượt trên tấm inox, tấm thép hoặc tấm UHMW PE chống mài mòn. Trong đó, UHMW PE được ưu tiên nhờ hệ số ma sát thấp, chống mài mòn tốt, giảm tiếng ồn và giúp kéo dài tuổi thọ dây băng.

Gối đỡ và vòng bi

Đây là những chi tiết nhỏ nhưng đóng vai trò quan trọng trong việc giúp các trục quay hoạt động ổn định Gối đỡ chất lượng cao giúp giảm rung lắc, giảm tiếng ồn và kéo dài tuổi thọ cho toàn bộ hệ thống băng tải.

Phụ kiện tự động hóa

Để nâng cao hiệu suất sản xuất, băng tải PVC có thể được tích hợp thêm nhiều thiết bị hỗ trợ như:

• Cảm biến quang.
• Máy quét mã vạch.
• Camera kiểm tra sản phẩm.
• Cân điện tử.
• Hệ thống phân loại tự động.

Các phụ kiện này giúp tối ưu hóa quy trình sản xuất và giảm đáng kể chi phí nhân công.

Nguyên lý hoạt động của băng tải PVC

Động cơ giảm tốc cung cấp lực truyền động cho hệ thống, truyền mô-men xoắn đến tang chủ động thông qua hộp số hoặc bộ truyền động. Tang chủ động quay kéo dây băng PVC chuyển động theo một hướng xác định, vận chuyển hàng hóa liên tục từ điểm cấp liệu đến điểm nhận hàng. Trong quá trình vận hành, tang bị động có nhiệm vụ dẫn hướng và duy trì độ căng của dây băng, trong khi hệ thống con lăn hoặc bàn trượt đỡ dây giúp giảm ma sát và đảm bảo băng tải hoạt động ổn định.

Tốc độ băng tải có thể được điều chỉnh bằng biến tần hoặc bộ điều khiển tốc độ để phù hợp với từng quy trình sản xuất. Ngoài ra, hệ thống còn có thể tích hợp cảm biến, máy quét mã vạch, cân điện tử, bộ đếm sản phẩm hoặc robot nhằm nâng cao mức độ tự động hóa. Nhờ đó, quá trình vận chuyển diễn ra liên tục, ổn định, góp phần tiết kiệm nhân công, tăng năng suất và giảm chi phí vận hành.

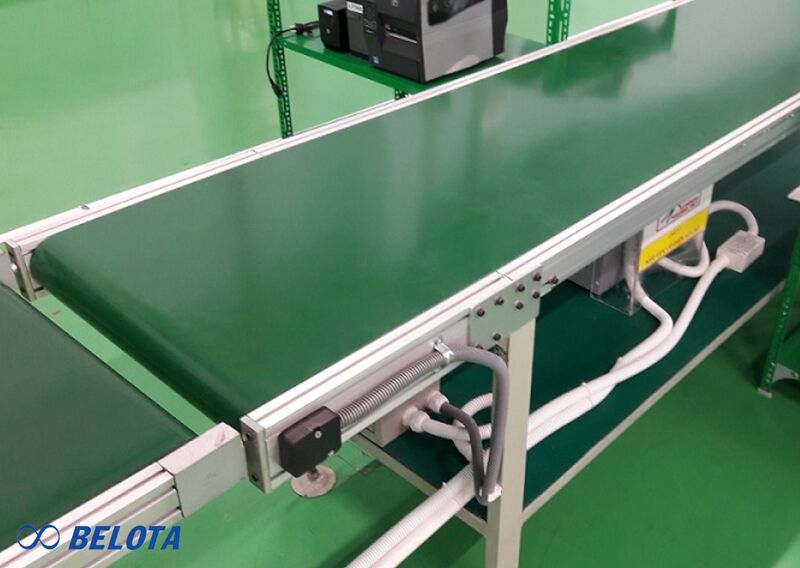

Nguyên lý hoạt động của băng tải PVC

Các thông số kỹ thuật cần quan tâm khi thiết kế băng tải PVC

Tiêu chí đánh giá một hệ thống băng tải PVC chất lượng

• Hoạt động ổn định: Vận hành liên tục, ít rung lắc, không xảy ra hiện tượng lệch băng hoặc trượt băng.
• Độ bền cao: Sử dụng vật liệu chất lượng, chịu mài mòn tốt và có tuổi thọ lâu dài.
• Vận chuyển chính xác: Đảm bảo hàng hóa di chuyển đúng vị trí, không bị rơi, xô lệch hoặc hư hỏng.
• Động cơ hoạt động hiệu quả: Công suất phù hợp, vận hành êm ái, tiết kiệm điện năng và ít phát sinh sự cố.
• Kết cấu chắc chắn: Khung băng tải chịu lực tốt, đảm bảo độ ổn định trong quá trình sử dụng.
• Dễ bảo trì và thay thế: Các bộ phận được thiết kế thuận tiện cho việc vệ sinh, bảo dưỡng và thay thế khi cần.
• Đáp ứng môi trường làm việc: Phù hợp với điều kiện nhiệt độ, độ ẩm, hóa chất hoặc yêu cầu vệ sinh của từng ngành.
• An toàn khi vận hành: Trang bị đầy đủ các thiết bị bảo vệ, giúp giảm rủi ro và đảm bảo an toàn cho người sử dụng.
• Dễ tích hợp tự động hóa: Có thể kết nối với cảm biến, biến tần, robot, máy đóng gói hoặc các thiết bị điều khiển khác trong dây chuyền sản xuất.
• Chi phí vận hành hợp lý: Tiêu hao năng lượng thấp, ít hỏng hóc và giúp tối ưu chi phí bảo trì trong suốt quá trình sử dụng.

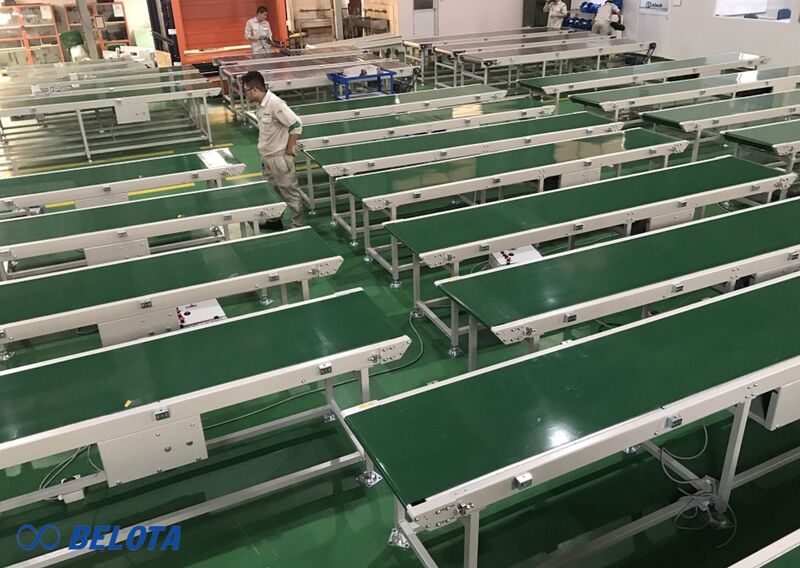

Tiêu chí đánh giá một hệ thống băng tải PVC chất lượng

Kết luận

Cấu tạo băng tải PVC bao gồm nhiều bộ phận quan trọng như khung băng tải, dây băng PVC, tang truyền động, con lăn, động cơ và hệ thống điều khiển. Mỗi chi tiết đều có vai trò riêng trong việc đảm bảo hiệu quả vận hành của toàn bộ hệ thống. Việc hiểu rõ cấu tạo sẽ giúp doanh nghiệp lựa chọn đúng loại băng tải, tối ưu chi phí đầu tư và nâng cao hiệu suất sản xuất lâu dài. Nếu cần tư vấn giải pháp phù hợp hoặc tìm hiểu thêm về các dòng băng tải PVC, hãy liên hệ Belota để được đội ngũ kỹ thuật hỗ trợ và cung cấp sản phẩm đáp ứng đúng nhu cầu vận hành.
