Bảng tra kích thước dây curoa là tài liệu kỹ thuật quan trọng, cung cấp đầy đủ các thông số như chiều rộng (bề ngang), chiều cao (độ dày), bước răng, góc nghiêng… giúp người dùng dễ dàng lựa chọn đúng loại dây curoa đang sử dụng. Đặc biệt trong trường hợp thông số in trên dây đã bị mờ, rách hoặc mất hoàn toàn, việc đối chiếu bảng kích thước là giải pháp nhanh và chính xác nhất.
Kích thước dây curoa là gì? Tại sao nên biết cách tra kích thước trên dây curoa
Kích thước dây curoa là tập hợp các thông số kỹ thuật thể hiện hình dạng và độ dài của dây, bao gồm chiều dài (chu vi trong, ngoài hoặc chiều dài danh định), chiều rộng, độ dày và góc nghiêng. Đây là những yếu tố quyết định khả năng lắp đặt và hiệu quả truyền động của dây trong hệ thống máy móc.
Nếu không biết cách tra mã và kích thước dây curoa, người dùng rất dễ gặp các sai lầm sau:
- Chọn sai chiều dài dây: Lắp vào bị quá căng hoặc quá chùng, gây trượt hoặc nhanh hỏng.
- Nhầm loại bản dây (A, B, C…): Không khớp với puly, làm giảm hiệu suất truyền động.
- Đọc sai ký hiệu trên dây: Dẫn đến mua nhầm model, phải thay lại nhiều lần.
- Ước lượng bằng mắt thay vì tra mã: Sai số cao, ảnh hưởng trực tiếp đến vận hành.
- Không đối chiếu tiêu chuẩn (RMA, DIN…): Dễ chọn nhầm dây không tương thích.
Belota từng gặp một số trường hợp phản hồi của khách hàng, nhưng phần lớn lỗi chọn sai dây curoa không nằm ở chất lượng sản phẩm, mà đến từ việc hiểu sai thông số. Đặc biệt, sự khác nhau giữa hệ Inch – Metric và các ký hiệu chiều dài như La, Lw thường khiến người dùng chọn nhầm mà không nhận ra.
Ý nghĩa các ký thiệu thông số chiều dài của dây curoa
Tùy theo tiêu chuẩn đo và vị trí đo trên dây, cùng một sản phẩm có thể có nhiều giá trị chiều dài khác nhau. Không phân biệt rõ các loại chiều dài cũng là nguyên nhân phổ biến khiến người dùng dễ chọn nhầm khi thay thế.
| Ký hiệu | Tên tiếng Anh | Định nghĩa | Mức độ sử dụng thực tế |
|---|---|---|---|
| Li | Length Inside | Chu vi đo ở mép trong của dây | Ít dùng để chọn mua |
| La | Length Outside | Chu vi đo ở mép ngoài của dây | Dùng trong một số catalog hãng |
| Lw | Working Length | Chiều dài làm việc thực tế của dây khi vận hành | Rất quan trọng |
| Ld | Datum Length | Chiều dài chuẩn theo tiêu chuẩn ISO/DIN | Dùng phổ biến |
| Le | Effective Length | Chiều dài hiệu dụng (lý thuyết trong thiết kế) | Hiếm khi dùng |
| Lp | Pitch Length | Chiều dài tại lớp trung hòa (lõi dây) | Dùng cho dây răng |

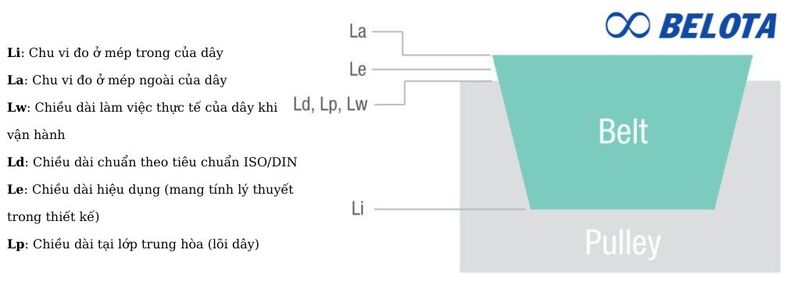

cùng một sản phẩm sẽ có nhiều giá trị chiều dài khác nhau
Bảng tra kích thước dây curoa thang trơn và cách đọc mã
Dây curoa trơn thường, còn gọi là dây đai thang cổ điển, là dòng dây phổ biến và lâu đời nhất, được sản xuất và tiêu chuẩn hóa theo các hệ như ISO 4184 và DIN 2215. Các loại dây được ký hiệu theo chuẩn A, B, C, D, E với kích thước khác nhau và góc nghiêng tiêu chuẩn 40°.
| Loại dây | Chiều rộng (mm) | Chiều dày (mm) | Góc nghiêng (°) | Puly nhỏ nhất (mm) | Chênh lệch Lw (so với Li) |
|---|---|---|---|---|---|
| Bản M/Z | 9.7 | 5.5 | 40° | — | — |
| Bản A | 12.7 | 8 | 40° | 71 | +30 |
| Bản B | 16.7 | 10.7 | 40° | 125 | +40 |
| Bản C | 22.2 | 13.5 | 40° | 200 | +58 |
| Bản D | 32 | 20 | 40° | 355 | +75 |
| Bản E | 40 | 25.5 | 40° | 500 | — |

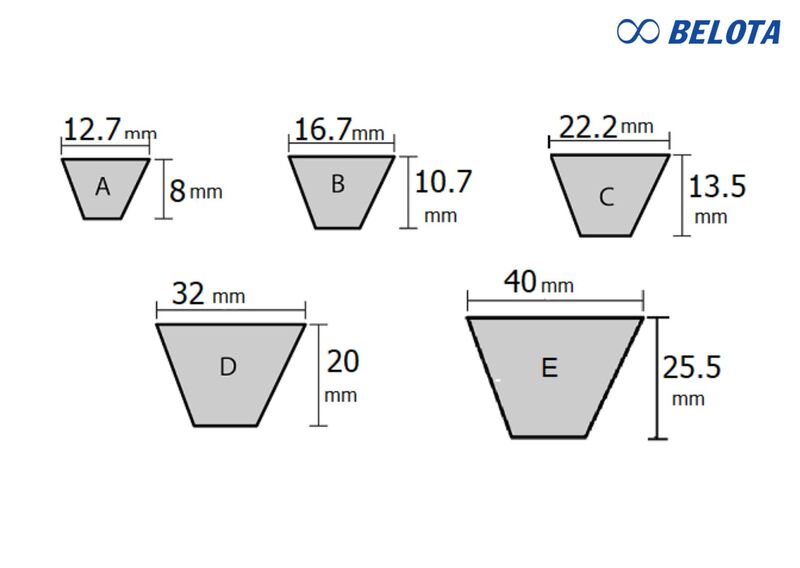

Bảng tra kích thước dây curoa bản A, B, C, D, E
Cách đọc mã dây curoa thang cổ điển (M, A, B, C, D, E)
Ký hiệu dây curoa thang thường có dạng: [Tên bản] + [Chiều dài]
Tuy nhiên, phần số phía sau có thể thuộc hệ Inch hoặc hệ Metric, đây là lỗi mà người dùng rất hay nhầm khi tra mã.
Phân biệt hệ Inch và hệ Metric
Hệ Inch: số nhỏ → đơn vị inch
Ví dụ: B60 → Bản B, chiều dài Lw ~ 60 inch (~1524 mm)
Hệ Metric: số lớn (≥500) → đơn vị mm
Ví dụ: B1200Li → Bản B, chiều dài trong Li = 1200 mm → Quy đổi ra chiều dài làm việc: Lw ~ 1240 mm
Tra kích thước dây curoa RECMF (dây răng cưa) và cách đọc thông số
Dây curoa RECMF là dạng dây trơn có răng cưa mặt trong, giúp tăng khả năng uốn cong và tản nhiệt tốt hơn.
| Loại dây RECMF | Chiều rộng (mm) | Chiều dày (mm) | Góc răng (°) | Puly nhỏ nhất (mm) |
|---|---|---|---|---|
| RECMF - A | 13 | 8 | 40° | 71 |
| RECMF - B | 17 | 11 | 40° | 112 |
| RECMF - C | 22 | 14 | 40° | 180 |
| RECMF - FM | 10 | 8 | 40° | - |
Nhìn chung, kích thước RECMF tương đương gần với dây trơn A–B–C nên có thể thay thế qua lại trong nhiều ứng dụng thực tế.

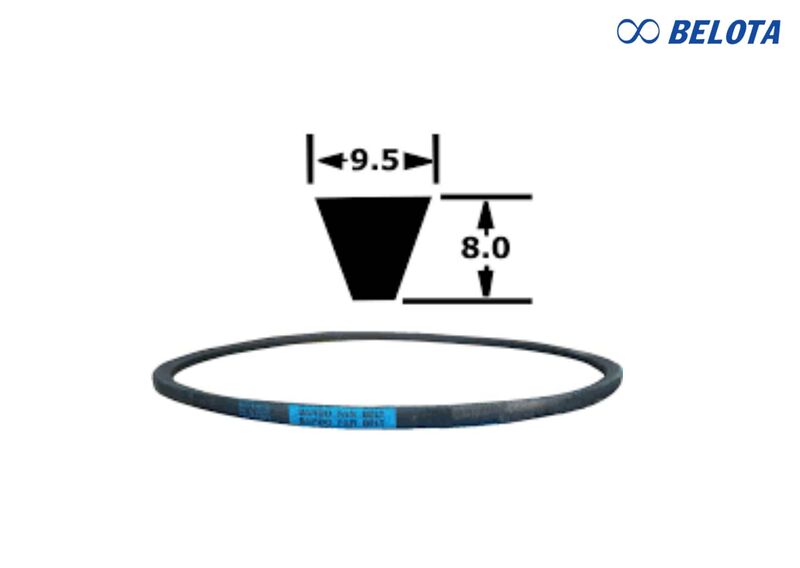

Kích thước RECMF tương đương gần với dây trơn A–B–C
Cách đọc thông số dây curoa RECMF
Mã dây RECMF thường có dạng: RECMF – [Mã số]
Trong đó:
- RECMF là ký hiệu kỹ thuật cố định của loại dây curoa răng chưa
- Mã số với chữ số đầu tiên có ý nghĩa là bản dây: 1 = bản FM | 6 = bản A | 8 = bản B | 9 = bản C
- Mã số với chữ số giữa = chu vi (inch) / 10
Ví dụ: RECMF - 8410 là dây bản B (8), chiều dài = 410 /10 = 41inch = 1041.4 mm
Tiêu chuẩn dây curoa hình nêm và cách đọc chi tiết
Dây curoa hình nêm (SPA, SPB, SPC, XPA, XPB, XPC) là phiên bản cải tiến của dây trơn, cho khả năng truyền tải lớn hơn, ít trượt hơn.
Kích thước quy định: hệ Metric, tiêu chuẩn ISO - 4184.
Kích thước:
| Bản dây | Rộng (mm) | Dày (mm) | Góc rãnh | Puly min (mm) | Lw = Li + (mm) |
|---|---|---|---|---|---|
| SPZ | 9,7 | 8 | 40° | 63 | +37 |
| SPA | 12,7 | 10 | 40° | 90 | +45 |
| SPB | 16,3 | 13 | 40° | 140 | +66 |
| SPC | 22 | 18 | 40° | 224 | +83 |

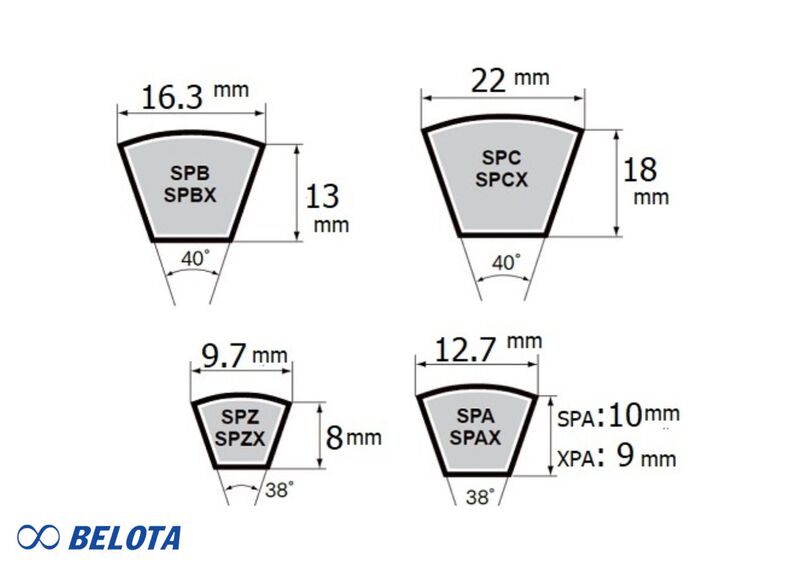

Kích thước dây curoa hình nêm SPA, SPB, SPC, XPA, XPB, XPC
Cách đọc: [Tên bản] + [Chiều dài thực tế - Lw (mm)]
Ví dụ : SPB 3450 -> Dây SPB, Lw = 3,450mm, Li = 3,450 - 66 = 3,384mm
Bảng tra kích thước dây đai thang hẹp (3V, 5V, 8V)
Kích thước:
- 3V: Rộng 9.5 mm - Dày 8 mm
- 5V: Rộng 16 mm - Dày 13.5 mm
- 8V: Rộng 25.5 mm - Dày 23 mm
Cách đọc: [Tên bản] + [Chiều dài danh nghĩa Lw (đơn vị = 1/10 inch)]
Ví dụ cụ thể: 3V 500 → Dây bản 3V, chiều dài = 500/10 = 50.0 inch (~1270 mm)
Dòng dây này thường dùng trong máy công suất lớn, tốc độ cao.

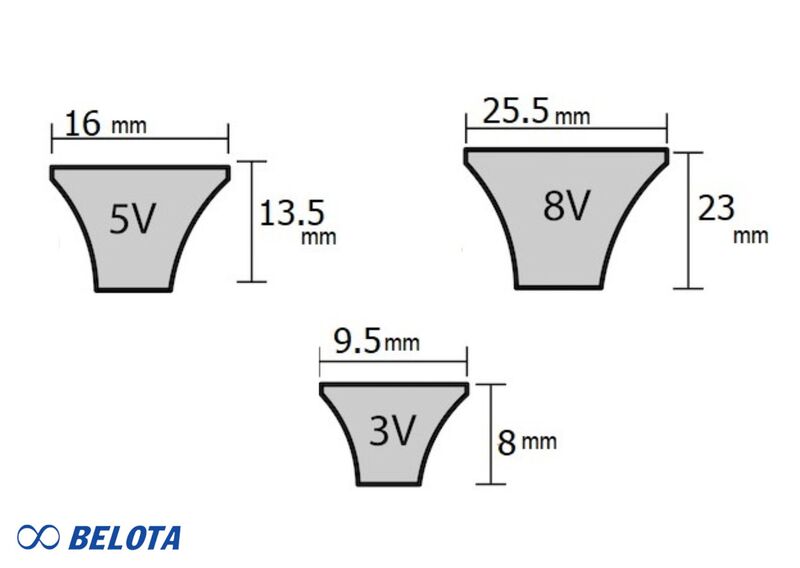

Bảng tra kích thước dây đai thang hẹp 3V, 5V, 8V
Tra thông số dây curoa biến tốc
Dây curoa biến tốc (dây điều tốc) thường dùng cho máy nông nghiệp, máy cơ khí điều chỉnh tốc độ.
| Loại dây | Chiều rộng (mm) | Chiều dày (mm) | Góc nghiêng (°) |
| 1422V | 22.0 | 8.0 | 22 |
| 1922V | 30.0 | 11.0 | 22 |
| 2322V | 36.5 | 12.0 | 22 |
Cách đọc mã dây curoa biến tốc (dây điều tốc) khá đơn giản, bạn có thể hiểu theo cấu trúc: [Mã số] + V.
Trong đó:
- Số đầu (14 / 19 / 23): biểu thị bề rộng bản dây (mm) (quy đổi gần đúng theo tiêu chuẩn)
- 22: mã quy chuẩn dòng dây (profile)
- V: ký hiệu dây curoa hình chữ V (biến tốc)
Tiêu chuẩn kích thước dây curoa rãnh dọc (Poly-V)
Dây curoa rãnh dọc gồm các loại PH, PJ, PK, PL, PM, thường thấy trong ô tô, máy giặt, thiết bị gia dụng.
Kích thước:
| Loại dây | Bước răng (mm) | Chiều dày (mm) | Chiều cao răng (mm) |
| PH | 1.6 | 2.5 | 1.0 |
| PJ | 2.34 | 3.4 | 1.4 |
| PK | 3.56 | 4.3 | 2.0 |
| PL | 4.70 | 6.0 | 3.3 |
| PM | 9.4 | 13 | 6.0 |
Cách đọc: [Số rãnh] + [Loại dây] + [Chiều dài (mm)]
Ví dụ: 6PJ1000 → 6 rãnh PJ, chiều dài 1000 mm
Tiêu chuẩn kích thước dây curoa rãnh dọc
Thông số dây curoa răng vuông (XL, L, H, XH)
Đơn vị quy định: hệ Inch
Thông số cơ bản:
- XL: Bước răng 5.08 mm – Dày 2.25 mm
- L: Bước răng 9.525 mm – Dày 3.5 mm
- H: Bước răng 12.7 mm – Dày 4.3 mm
- XH: Bước răng 22.225 mm – Dày 11.3 mm
Ý nghĩa mã trên dây: [Chu vi/10 inch] + [Loại dây] + [Bản rộng/100inch]
Ví dụ: 128XL037 -> Chiều dài 12,8 incH, loại dây XL, rộng 0,37 inch

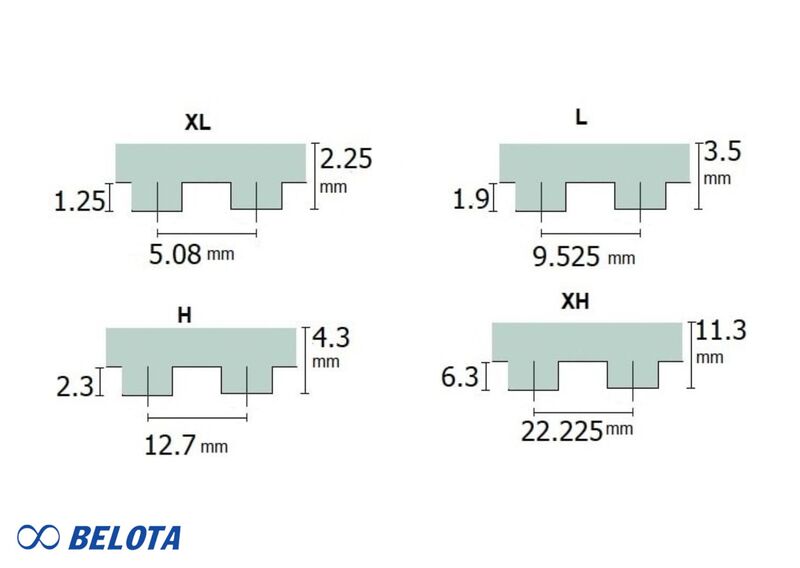

Kích thước dây curoa răng vuông
Kích thước dây curoa HTD (3M, 5M, 8M, 14M)
Kích thước:
- HTD 3M: Bước răng 3 mm – Dày 2.1 mm
- HTD 5M: Bước răng 5 mm – Dày 3.61 mm
- HTD 8M: Bước răng 8 mm – Dày 5.3 mm
- HTD 14M: Bước răng 14 mm – Dày 10.2 mm
Cách đọc: [Loại bước răng] + [Chiều dài bước (mm)] + [Bề rộng dây (mm)]
Trong đó:
- 3M, 5M, 8M, 14M → bước răng (mm)
- Số ở giữa → chiều dài dây Lw (tính theo bước răng, đơn vị mm)
- Số cuối → bản rộng dây
Ví dụ cụ thể:
1. HTD 5M 1000 - 15 → Dây bước răng 5 mm, chiều dài 1000 mm, bản rộng 15 mm
2. HTD 8M 800 - 20 → Dây bước răng 8 mm, chiều dài 800 mm, bản rộng 20 mm
Kích thước dây curoa STD / STS
Kích thước:
- S2M: Bước răng 2 mm – Dày 1.36 mm
- S3M: Bước răng 3 mm – Dày 2.2 mm
- S5M: Bước răng 5 mm – Dày 3.61 mm
- S8M: Bước răng 8 mm – Dày 5.3 mm
- S14M: Bước răng 14 mm – Dày 10.2 mm
Cấu trúc cách đọc: [Loại bước răng] + [Chiều dài bước (mm)] + [Bề rộng dây (mm)]
Trong đó:
- S2M, S3M, S5M, S8M, S14M → bước răng (mm)
- Số ở giữa → chiều dài dây (đơn vị mm)
- Số cuối → bản rộng dây
Ví dụ cụ thể: S5M 1000 – 15 → Dây bước răng 5 mm, chiều dài 1000 mm, bản rộng 15 mm
Kích thước dây curoa STD / STS

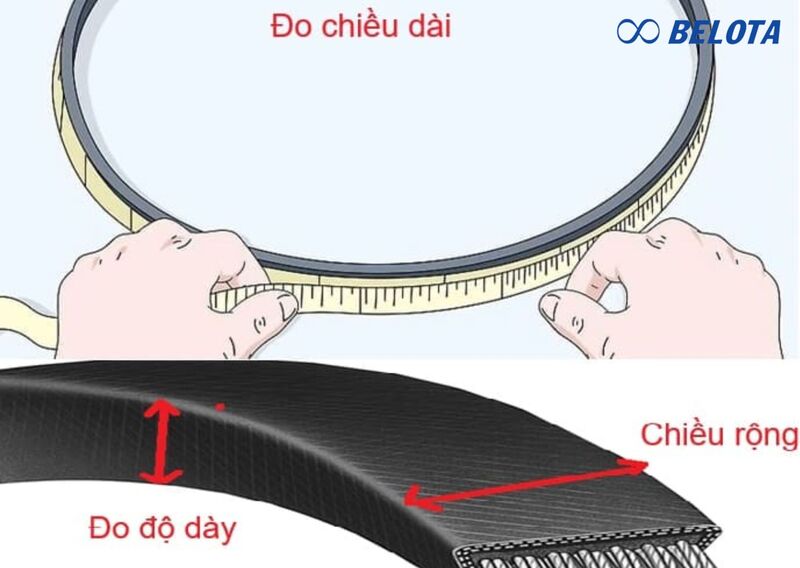

Những lỗi thường gặp khi đo kích thước dây curoa dẫn đến sai số
Trong thực tế, rất nhiều trường hợp chọn sai dây curoa không phải do thiếu chủng loại mà do đo sai kích thước. Dưới đây là những lỗi phổ biến nhất khiến việc đo dây curoa bị sai lệch, dẫn đến lắp không vừa hoặc nhanh hư hỏng:
Đo dây curoa cũ đã bị giãn
Dây curoa sau thời gian làm việc thường bị giãn dài. Nếu lấy dây cũ để đo và đặt dây mới theo kích thước đó, dây mới sẽ bị chùng, dễ trượt và giảm hiệu suất truyền động.
Nhầm lẫn giữa các loại chiều dài dây
Nhiều người không phân biệt rõ chiều dài trong (Li), chiều dài ngoài (La) và chiều dài trung bình (Lw). Việc đo sai loại chiều dài khiến dây mua về không đúng tiêu chuẩn kỹ thuật của puly.
Không xác định đúng loại dây curoa
Đo kích thước nhưng không xác định dây là dây curoa thang, dây curoa răng hay dây curoa rãnh dọc. Mỗi loại dây có cách đo và thông số khác nhau, không thể áp dụng chung một phương pháp.
Đo sai bề rộng dây
Chỉ đo phần bề mặt mà không đo đúng bề rộng chuẩn theo tiêu chuẩn kỹ thuật, đặc biệt với dây curoa thang. Điều này khiến dây không khớp rãnh puly, gây mòn nhanh và phát sinh tiếng ồn.
Bỏ qua bước răng và hình dạng răng
Với dây curoa răng, nhiều trường hợp chỉ đo chiều dài tổng thể mà không kiểm tra bước răng (pitch) và biên dạng răng. Sai bước răng sẽ khiến dây không ăn khớp puly, dễ trượt răng hoặc đứt dây.
Đo sai loại chiều dài khiến dây mua về không đúng tiêu chuẩn kỹ thuật của puly

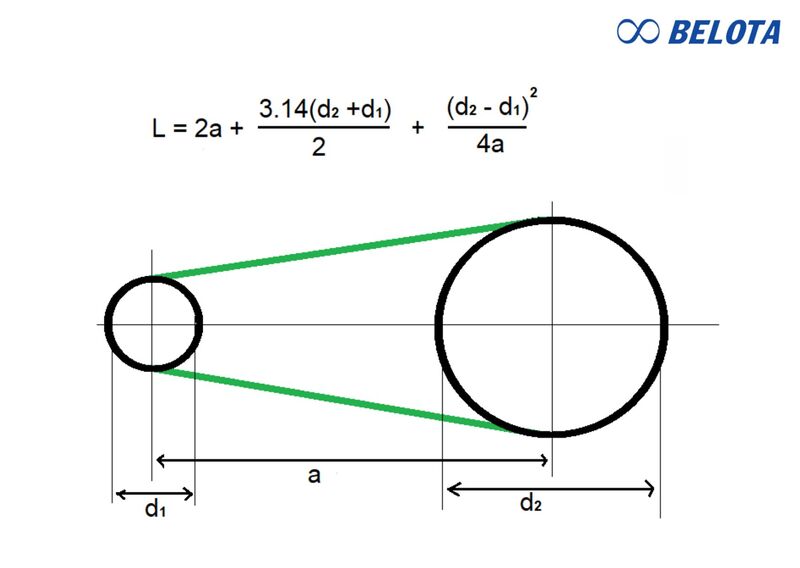

Không đo lại khoảng cách tâm puly
Hệ thống sau thời gian sử dụng có thể bị lệch trục hoặc thay đổi vị trí puly. Nếu chỉ dựa vào thông số cũ mà không đo lại khoảng cách tâm, kích thước dây sẽ không còn chính xác.
Ước lượng bằng mắt thay vì dùng dụng cụ đo
Việc ước lượng chiều dài, bề rộng hoặc độ dày dây bằng mắt thường rất dễ sai lệch. Chỉ cần sai vài mm cũng đủ làm dây lắp không đạt yêu cầu kỹ thuật.
Kết luận
Việc nắm rõ kích thước dây curoa tiêu chuẩn giúp doanh nghiệp giảm sai sót khi đặt hàng, tiết kiệm chi phí và thời gian bảo trì máy móc. Hy vọng bảng tra Belota.com.vn cung cấp sẽ là tài liệu tham khảo hữu ích cho kỹ thuật viên và nhà máy trong quá trình sử dụng dây curoa.
