Trong các hệ thống vận chuyển vật liệu rời hiện nay, băng tải trục vít (vít tải) đang dần trở thành giải pháp phổ biến và hiệu quả nhất. Thiết bị được sử dụng rộng rãi trong ngành thực phẩm, xi măng, nhựa, hóa chất, thức ăn chăn nuôi và nhiều lĩnh vực công nghiệp khác. Trong bài viết này, hãy cùng cùng Belota tìm hiểu chi tiết băng tải trục vít là gì, cấu tạo và báo giá chi tiết.

Băng tải trục vít là gì?

Băng tải trục vít hay còn được biết đến với tên gọi vít tải công nghiệp là hệ thống vận chuyển vật liệu rời (dạng bột, hạt, viên nhỏ…) thông qua chuyển động quay của trục vít xoắn bên trong ống hoặc máng chứa. Khi trục vít quay, cánh vít sẽ tạo lực đẩy vật liệu di chuyển dọc theo chiều dài hệ thống đến điểm xả. Thiết bị có thể vận chuyển theo phương ngang, nghiêng hoặc thẳng đứng tùy vào thiết kế.

Cấu tạo của cấu tạo băng tải trục vít

Cấu tạo băng tải trục vít tiêu chuẩn bao gồm:

• Trục vít tải (Screw Conveyor): Bộ phận chính dạng trục xoắn, có nhiệm vụ vận chuyển vật liệu dọc theo máng.
• Cụm chi tiết (Components): Bu lông, vòng đệm, bạc lót và các chi tiết lắp ghép.
• Móc treo & vòng bi (Hangers and Bearings): Bộ phận đỡ và cố định trục vít trong quá trình quay.
• Nắp đáy / đầu máng (Trough End): Phần bịt kín hai đầu máng tải, giữ trục và ổ bi.
• Máng, nắp đậy, kẹp (Trough, Cover, Clamp)
• Máng tải: Phần thân chứa vật liệu vận chuyển
• Nắp đậy: Che kín phía trên
• Kẹp: Cố định nắp với máng
• Mặt bích (Flange): Dùng để liên kết các đoạn máng với nhau.
• Cửa xả liệu (Discharge Spout): Vị trí vật liệu được xả ra ngoài.
• Chân đỡ và giá đỡ (Supporting Feet and Saddles): Bộ phận nâng đỡ và cố định toàn bộ hệ thống.

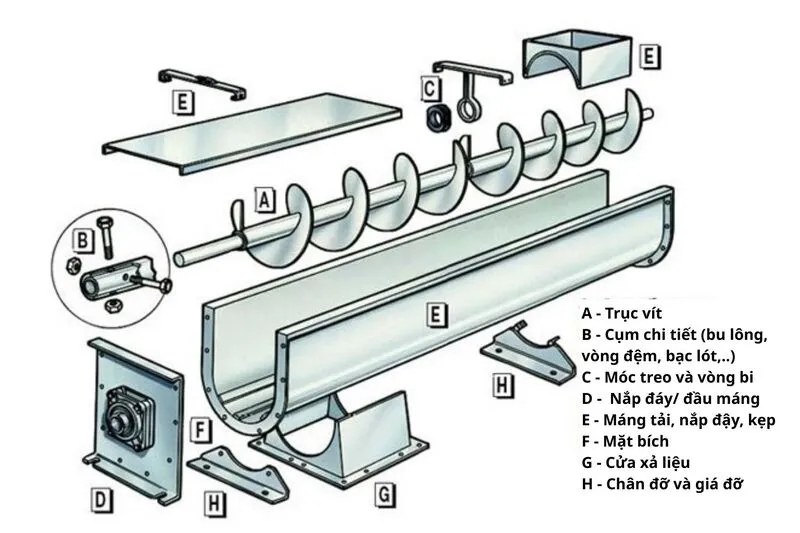

Cấu tạo băng tải trục vít tiêu chuẩn

Nguyên lý hoạt động của băng tải xoắn ốc

Nguyên lý vận hành của băng tải xoắn ốc khá đơn giản:

Khi động cơ hoạt động, trục vít quay tạo ra lực đẩy vật liệu di chuyển dọc theo máng hoặc ống tải. Tốc độ vận chuyển phụ thuộc vào tốc độ quay của trục và bước xoắn của cánh vít.

Trong vận chuyển thẳng đứng, tốc độ quay thường dao động từ 250 – 400 vòng/phút để tạo lực ly tâm và ma sát đủ lớn giúp vật liệu di chuyển ổn định.

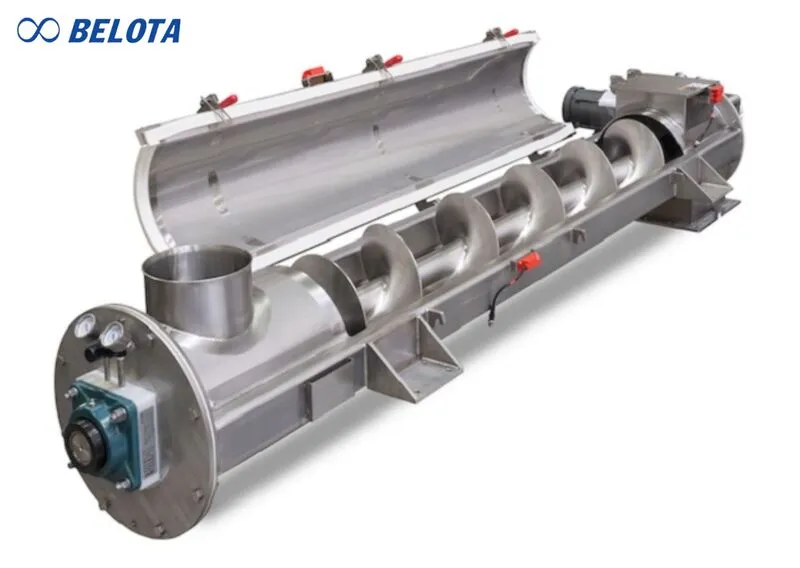

Nguyên lý hoạt động của băng tải xoắn ốc

Thông số kỹ thuật băng tải vít

Băng tải vít được thiết kế theo yêu cầu, với các thông số cơ bản như:

• Đường kính trục vít: Ø114 – Ø323 mm

• Chiều dài: 1 – 12 m (gia công theo yêu cầu)

• Công suất motor: 0.75 – 7.5 kW

• Tốc độ quay: 60 – 150 RPM

• Vật liệu: thép sơn, inox 304/316

Các loại vít tải công nghiệp phổ biến

Vít tải công nghiệp ống kín

• Thiết kế dạng ống tròn kín hoàn toàn

• Hạn chế rò rỉ, phát tán bụi

• Phù hợp với những sản xuất yêu cầu vệ sinh cao

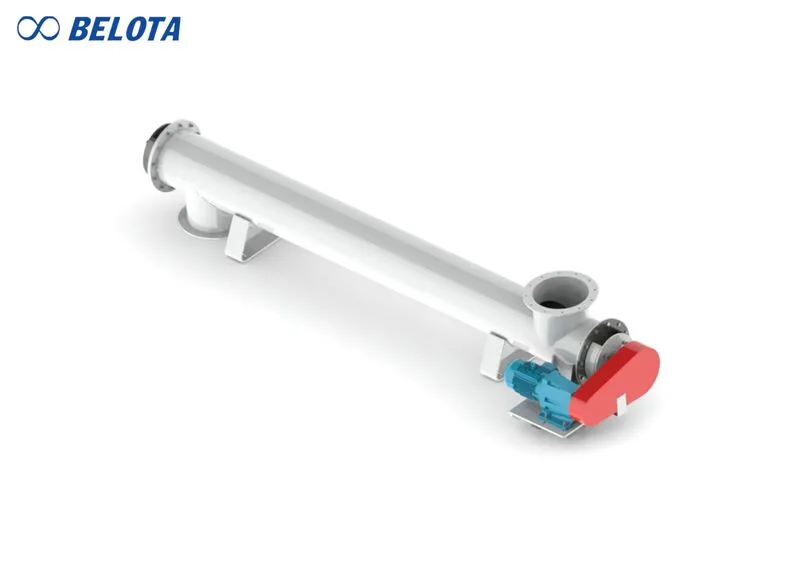

Vít tải công nghiệp ống kín

 Băng tải trục vít máng chữ U

• Dễ dàng tháo lắp khi vệ sinh băng tả

• Thường có nắp đậy phía trên

• Phù hợp ngành thức ăn chăn nuôi, nông sản

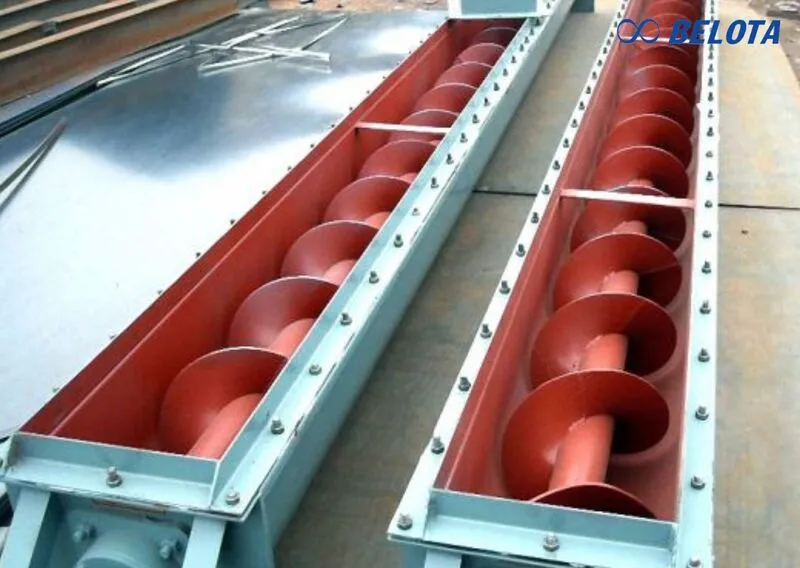

Băng tải trục vít máng chữ U

Băng tải trục xoắn linh hoạt

• Có khả năng uốn cong theo địa hình lắp đặt

• Tiết kiệm không gian

• Thích hợp cho dây chuyền cần bố trí linh hoạt

Băng tải trục vít mini

• Thiết kế nhỏ gọn, phù hợp không gian hạn chế hoặc dây chuyền quy mô vừa và nhỏ.
• Dễ lắp đặt, di chuyển và thay đổi vị trí khi cần mở rộng hệ thống.
• Công suất phù hợp vận chuyển vật liệu nhẹ như bột, hạt, cám, nguyên liệu phối trộn.
• Chi phí đầu tư thấp, tối ưu cho xưởng sản xuất nhỏ, phòng thí nghiệm hoặc dây chuyền thử nghiệm.
• Có thể chế tạo bằng thép sơn hoặc inox tùy theo môi trường sử dụng và yêu cầu vệ sinh.

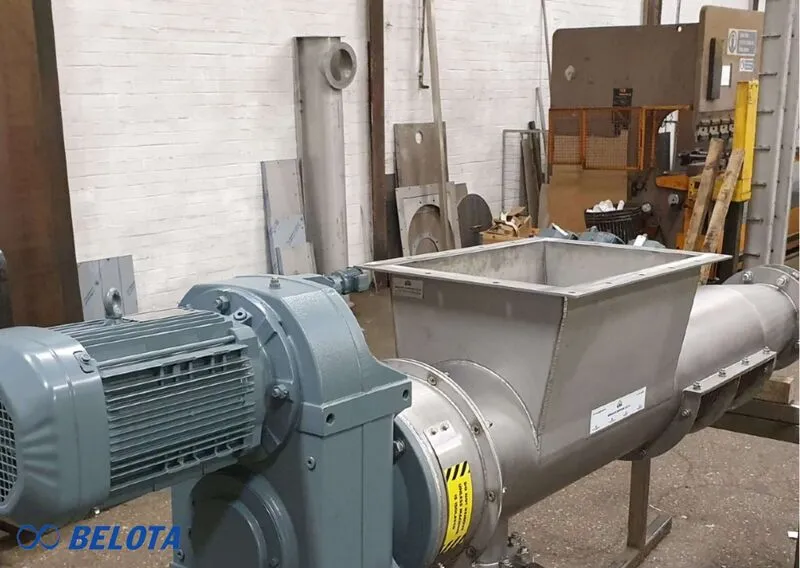

Băng tải trục vít mini

>> Xem thêm: Băng tải vận chuyển cát đá, chịu tải cao, giá tốt | Belota

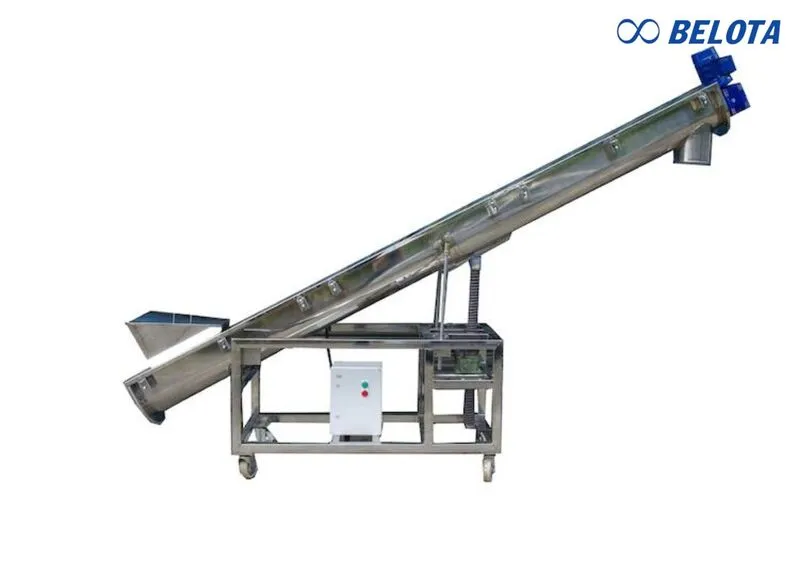

Ưu điểm của băng tải trục vít

• Thiết kế gọn, linh hoạt: Có thể lắp đặt theo nhiều phương hướng khác nhau, tối ưu không gian nhà xưởng.

• Lựa chọn tuyệt vời cho việc vận chuyển vật liệu rời: Phù hợp với bột, hạt, viên nhỏ, xi măng, cám, nhựa hạt, hóa chất…

• Hạn chế phát tán bụi: Đặc biệt với dòng ống kín, giúp đảm bảo vệ sinh môi trường sản xuất.

•  Bảo trì đơn giản: Cấu tạo ít bộ phận chuyển động, giảm hao mòn và chi phí bảo dưỡng.

•  Chi phí đầu tư hợp lý

Hạn chế của băng tải trục vít

• Không phù hợp với vật liệu có độ ẩm cao hoặc bùn nhão

• Có thể làm vỡ vật liệu dễ gãy do ma sát

• Không nên vận hành khô trong thời gian dài

• Giới hạn chiều dài vận chuyển

Ứng dụng của băng tải trục xoắn

Băng tải trục xoắn được ứng dụng phổ biến trong nhiều ngành công nghiệp:

• Ngành sản xuất xi măng, vật liệu xây dựng, cát , sỏi,..

• Ngành sản xuất  thực phẩm và  thức ăn chăn nuôi công nghiệp

• Ngành nhựa – cao su

• Ngành hóa chất

• Xử lý nước thải

• Sản xuất nông nghiệp và chế biến các loại nông sản

Ứng dụng của băng tải trục xoắn

Giá băng tải trục vít trên thị trường hiện nay

Giá băng tải trục vít trên thị trường hiện nay dao động tùy theo đường thông số, kích thước sản phẩm. Phần lớn sản phẩm được gia công theo yêu cầu nên mức giá thường được báo theo từng dự án cụ thể.

Mức giá tham khảo phổ biến

• Loại Ø114, chiều dài khoảng 2–3m: từ 12 – 18 triệu đồng
• Loại Ø168, chiều dài khoảng 4–5m: từ 22 – 35 triệu đồng
• Loại Ø219, chiều dài 5–6m công suất lớn: từ 28 – 45 triệu đồng
• Dòng inox 304 dùng cho thực phẩm thường cao hơn 15–30% so với thép sơn

Lưu ý: Đây là mức giá tham khảo trên thị trường, có thể thay đổi theo thời điểm và cấu hình kỹ thuật cụ thể.

Các yếu tố ảnh hưởng đến giá

• Đường kính và bước vít (pitch)
• Chiều dài và góc nghiêng lắp đặt
• Vật liệu chế tạo: thép carbon, inox 304/316, thép chịu mài mòn
• Công suất motor giảm tốc
• Yêu cầu đặc biệt như chịu nhiệt, kín bụi, chống ăn mòn

Belota - Đơn vị uy tín cung cấp băng tải trục vít

Belota chuyên thiết kế và sản xuất Băng tải trục vít theo yêu cầu thực tế từng nhà máy. Hệ thống được tính toán đúng tải trọng, lưu lượng và đặc tính vật liệu, đảm bảo vận hành ổn định, hạn chế nghẹt liệu và quá tải.

Chúng tôi cam kết lựa chọn vật liệu phù hợp môi trường (inox thực phẩm, thép chịu mài mòn…), gia công chính xác giúp tăng độ bền và tuổi thọ thiết bị. Đồng thời hỗ trợ lắp đặt tận nơi, bảo hành minh bạch và bảo trì dài hạn.

Những lợi thế của khách hàng khi gia công vít tải công nghiệp tại Belota:

• Thiết kế theo yêu cầu – tối ưu đúng nhu cầu sản xuất

• Tính toán kỹ thuật chính xác, đảm bảo công suất thực tế

• Vật liệu đạt chuẩn, phù hợp từng ngành nghề

• Gia công chắc chắn, vận hành êm ái, ít bảo trì

• Lắp đặt tận nơi, hỗ trợ kỹ thuật nhanh chóng

• Bảo hành rõ ràng – đồng hành dài hạn cùng doanh nghiệp
