Băng tải nhựa mặt hở

Băng tải nhựa mặt hở (Flush Grid/Open Surface) có thiết kế dạng lưới hoặc khe hở, giúp thoát nước, vụn sản phẩm và tăng độ thông thoáng, thuận tiện vệ sinh. Dòng băng này được sử dụng phổ biến trong ngành thực phẩm, thủy hải sản, rau củ quả, nước giải khát, đóng gói và dược phẩm. BELOTA cung cấp băng tải mặt hở từ Habasit, Movex, Uni-Chains với đa dạng series, pitch và tỷ lệ hở, phù hợp nhiều nhu cầu vận hành.

Băng tải nhựa mặt hở là gì?

Băng tải nhựa mặt hở là loại băng tải được ghép từ các module nhựa liên kết với nhau bằng chốt pin, tạo thành bề mặt có các khe hở hoặc lỗ thoáng. Dòng băng này còn được gọi là băng tải nhựa dạng lưới hoặc Flush Grid.

Tùy thiết kế module, độ hở bề mặt có thể chiếm khoảng 5% - 60%, cho phép nước, không khí, bụi vụn hoặc phế liệu nhỏ dễ dàng lọt qua. Nhờ đó, băng phù hợp với các công đoạn cần rửa, thoát nước, làm mát hoặc làm khô sản phẩm.

Băng tải nhựa mặt hở với bề mặt có các khe hở hoặc lỗ thoáng

Đặc điểm chung của băng tải nhựa mặt hở

Thông số	Đặc điểm
Tên gọi	Băng tải nhựa mặt hở, băng tải lưới nhựa, Flush Grid Belt
Kiểu bề mặt	Flush Grid / Open Surface
Cấu tạo	Các module nhựa liên kết với nhau bằng pin
Độ hở	Từ 5% – 60%, tùy series và kiểu bề mặt
Bước băng	Tùy dòng, từ micropitch đến các bước lớn
Vật liệu	POM, PP, PE, PA và các vật liệu kỹ thuật chuyên dụng
Kiểu chạy	Chạy thẳng, chạy cong hoặc side-flexing, tùy series
Khả năng thoát nước	Tốt, tùy theo tỷ lệ diện tích hở
Khả năng thông thoáng	Tốt, phù hợp với các công đoạn làm mát, sấy và cấp đông
Môi trường sử dụng	Môi trường khô, ướt, có nước hoặc một số môi trường hóa chất, tùy vật liệu

Việc lựa chọn tỷ lệ hở cần dựa vào kích thước sản phẩm. Băng tải nhựa có ô quá lớn có thể khiến sản phẩm nhỏ lọt xuống, trong khi băng có độ hở nhỏ sẽ hạn chế khả năng thoát nước.

Ưu điểm của băng tải nhựa mặt hở

• Thoát nước nhanh: Các khoảng hở giúp nước và chất lỏng thoát xuống dưới, phù hợp với công đoạn rửa, làm ráo và vận chuyển sản phẩm ướt. Trong khi đó, băng tải nhựa mặt kín thường phù hợp hơn với các sản phẩm nhỏ cần bề mặt vận chuyển liền mạch.
• Thông thoáng tốt: Thiết kế dạng lưới giúp không khí lưu thông, phù hợp cho làm mát, sấy và cấp đông.
• Dễ vệ sinh: Bề mặt hở thuận tiện cho việc phun rửa, làm sạch cặn bẩn và vụn sản phẩm.
• Nhiều lựa chọn độ hở: Đa dạng tỷ lệ hở, phù hợp với kích thước và đặc tính từng loại sản phẩm.
• Khả năng vận chuyển đa dạng: Phù hợp với rau củ, trái cây, thủy hải sản, thực phẩm đông lạnh, chai, lon và nhiều sản phẩm công nghiệp.
• Dễ bảo trì: Cấu tạo modular liên kết bằng pin giúp tháo lắp, sửa chữa và thay thế thuận tiện.

Ưu điểm của băng tải nhựa mặt hở

Nhược điểm của băng tải nhựa mặt hở

• Không phù hợp với mọi loại sản phẩm: Các sản phẩm quá nhỏ có thể bị lọt hoặc kẹt vào khe hở trên bề mặt băng.
• Khả năng đỡ sản phẩm không liền mạch: So với băng tải nhựa mặt kín, bề mặt dạng lưới có thể kém ổn định hơn khi vận chuyển sản phẩm có đáy nhỏ hoặc không bằng phẳng.
• Dễ kẹt vụn sản phẩm: Mặc dù các khe hở giúp thoát nước và phế liệu, một số loại vụn có kích thước phù hợp vẫn có thể mắc lại giữa các module.
• Cần lựa chọn độ hở phù hợp: Nếu tỷ lệ hoặc kích thước khe hở quá lớn, sản phẩm có thể bị nghiêng, rung hoặc mắc kẹt trong quá trình vận chuyển.
• Khả năng chịu tải phụ thuộc vào thiết kế module: Các dòng có độ hở lớn có thể không phù hợp với một số ứng dụng tải nặng, vì vậy cần lựa chọn đúng series và kết cấu băng.
• Vệ sinh hệ thống bên dưới phức tạp hơn: Nước, vụn thực phẩm hoặc phế liệu có thể lọt qua băng xuống khung và khu vực bên dưới, nên cần có giải pháp thu gom hoặc vệ sinh phù hợp.

Các hãng băng tải lưới nhựa chất lượng hiện nay

Băng tải nhựa mặt hở HabasitLINK Flush Grid

Habasit cung cấp nhiều dòng băng tải modular Flush Grid với các bước băng và thiết kế bề mặt khác nhau.

Băng tải Habasit Flush Grid chạy thẳng

Các series tiêu biểu:

M0885 Micropitch, M1185, M1280, M1230, M1233, M1233 GripTop, M1234 Nub Top, 106 22 Flush Grid, M2480, M2533, M2533 HR, M2533 MTW, M2585, M2791 MTW, IS610-R, M5032, M5033, M5085, SE620 Straight Edge và SP620.

Trong đó, M0885 là dòng Micropitch Flush Grid 0.3 inch, còn M1185 là Flush Grid 0.5 inch. Habasit cũng cung cấp các dòng M1230, M1233, M1234 và M1280 ở bước 0.5 inch.

Một số điểm nổi bật của từng dòng

• M0885 Micropitch: bước nhỏ, phù hợp với các ứng dụng cần bề mặt lưới có cấu trúc nhỏ.
• M1185: dòng Flush Grid bước 0.5 inch, phù hợp với nhiều ứng dụng vận chuyển và xử lý sản phẩm.
• M1230: băng Flush Grid bước 0.5 inch.
• M1233: có phiên bản Flush Grid và GripTop, giúp lựa chọn theo yêu cầu bám sản phẩm.
• M1234 Nub Top: thiết kế Nub Top kết hợp với bề mặt Flush Grid, phù hợp với những ứng dụng cần tăng khả năng tiếp xúc với sản phẩm.
• M1280: dòng Flush Grid bước 0.5 inch, có nhiều lựa chọn cấu hình.

Băng tải nhựa mặt hở Habasit chạy cong

Đối với những dây chuyền cần chuyển hướng, Habasit có các dòng băng Flush Grid dành cho radius hoặc tight turn.
Một số series gồm:

RS511 Tight Turn Belt, M2540, M2540 MTW, PR612 1.6 Tight Turn, PR612 2.2, M3398 CT, M3840, IS615-R, M5290 và IS620-R.

Các dòng này giúp mở rộng khả năng ứng dụng của băng tải nhựa mặt hở trong những hệ thống có yêu cầu chuyển hướng hoặc bán kính cong.

Băng tải nhựa mặt hở HabasitLINK Flush Grid

Băng tải nhựa mặt hở Movex - Flush Grid

Movex cung cấp nhiều dòng modular belt Flush Grid với các bước băng khác nhau. Catalogue Movex hiện thể hiện các dòng 520 FG, 525 HD FG, 550 FG, 590 FG, 7520 FG và 7870 FG; trong đó các dòng Blueline cũng có phiên bản Flush Grid.

Các series Movex Flush Grid:

• 520 FG: băng tải Flush Grid bước 0.5 inch, có phiên bản với độ hở bề mặt 25%.
• 525 HD FG: dòng Flush Grid tải nặng với độ hở bề mặt 35%, phù hợp với những ứng dụng yêu cầu khả năng chịu tải cao hơn.
• 550 FG: băng Flush Grid bước 1 inch với độ hở bề mặt 25%.
• 550 FG One Track: phiên bản One Track dành cho những cấu hình hệ thống tương ứng.
• 590 FG - Blueline: dòng Flush Grid thuộc hệ vật liệu Blueline của Movex.
• 7520 FG - Blueline: băng Flush Grid bước 1 inch.
• 7870 FG - Blueline: băng Flush Grid bước 8 mm, phù hợp với những hệ thống cần bước băng nhỏ.

Ngoài Flush Grid, Movex còn cung cấp nhiều loại bề mặt khác trên cùng hệ thống modular như Flat Top, Mesh Top, Diamond Top, Nub Top và Perforated Top.

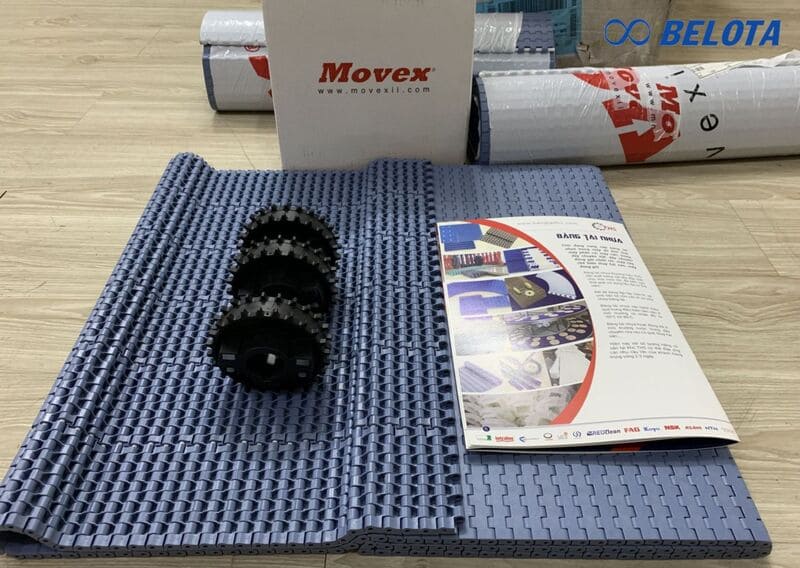

Băng tải nhựa mặt hở Movex - Flush Grid

Băng tải nhựa mặt hở Uni-Chains

Uni-Chains có danh mục băng tải modular với nhiều kiểu bề mặt và tỷ lệ hở khác nhau, từ băng có bề mặt kín đến các loại Open Surface có độ hở lớn.

Một số dòng nổi bật gồm:

uni SNB M2, uni MPB, uni S-MPB, uni CSB, uni SSB, uni XLB, uni Flex ONE, uni Flex ASB, uni Flex SNB CR, uni CNB, uni BLB, uni M-TTB, uni OPB 4V và nhiều cấu hình khác.

Tài liệu kỹ thuật Uni-Chains phân loại các sản phẩm theo Surface Options và Surface Opening, giúp lựa chọn băng theo đúng yêu cầu về độ hở, độ bám và đặc tính vận chuyển.

Uni-Chains cung cấp đa dạng dòng băng tải nhựa mặt hở với nhiều bước băng và tỷ lệ hở khác nhau. Một số dòng tiêu biểu gồm SNB M2 bước 25,4 mm, độ hở 20%; MPB bước 50,8 mm, độ hở 18%; S-MPB bước 25,4 mm; SSB bước 38,1 mm, độ hở 32%; XLB 15% Rough và Flex ONE bước 38,1 mm, độ hở 16%. Ngoài ra còn có CNB, BLB, M-TTB, Flex ASB, Flex SNB CR, OPB 4V và nhiều cấu hình khác. Khi lựa chọn cần xác định pitch, độ hở, kiểu bề mặt và vật liệu để đảm bảo phù hợp với dây chuyền.

Băng tải nhựa mặt hở Uni-Chains

So sánh các dòng băng tải nhựa Flush Grid

Thương hiệu	Series tiêu biểu	Đặc điểm
Habasit	M0885, M1185, M1230, M1233, M1234, M1280, M2480, M2533, M2585...	Nhiều lựa chọn Flush Grid, micropitch, chạy thẳng và chạy cong
Movex	520 FG, 525 HD FG, 550 FG, 590 FG, 7520 FG, 7870 FG	Nhiều bước băng và các phiên bản Blueline
Uni-Chains	SNB M2, MPB, S-MPB, SSB, XLB, Flex ONE, CNB, BLB, M-TTB...	Nhiều mức độ hở và kiểu bề mặt, bao gồm cả các dòng side-flexing

Cách lựa chọn băng tải nhựa mặt hở phù hợp

• Xác định bước băng: Pitch là thông số quan trọng để lựa chọn đúng mã băng phù hợp với nhông, với nhiều kích thước từ micropitch đến 2 inch hoặc lớn hơn.
• Xác định độ hở: Chọn tỷ lệ hở phù hợp với kích thước sản phẩm và nhu cầu thoát nước, nhu cầu thông thoáng.
• Xác định vật liệu: Lựa chọn vật liệu băng tải POM, PP, PE, PA hoặc vật liệu chuyên dụng tùy môi trường làm việc.
• Xác định tải trọng: Cần xem xét tải sản phẩm, chiều dài băng, tốc độ vận chuyển và khoảng cách wear strip.
• Xác định kiểu chạy: Phân biệt băng chạy thẳng, chạy cong để chọn đúng mã hàng
• Kiểm tra nhông: Đảm bảo băng tương thích với nhông hiện tại hoặc thay đồng bộ khi cần thiết.( kiểm tra số răng, lỗ cốt, đường kính lỗ,...).

Cách lựa chọn băng tải nhựa mặt hở phù hợp

Ứng dụng của băng tải nhựa mặt hở

• Chế biến thủy hải sản: Băng tải mặt hở phù hợp với các công đoạn rửa, làm ráo, phân loại, vận chuyển và cấp đông thủy hải sản. Thiết kế lưới giúp nước thoát nhanh, hạn chế đọng nước trên bề mặt băng.
• Rau củ quả: Được sử dụng trong dây chuyền rửa, làm sạch, phân loại, làm ráo và vận chuyển rau củ quả, giúp sản phẩm thông thoáng và dễ vệ sinh trong quá trình sản xuất.
• Thực phẩm: Phù hợp với nhiều dây chuyền chế biến thực phẩm yêu cầu bề mặt băng dễ vệ sinh, thoát nước tốt và đảm bảo khả năng vận chuyển ổn định.
• Nước giải khát và bia: Có thể sử dụng để vận chuyển chai, lon qua các công đoạn rửa, làm mát, thoát nước, sấy và đóng gói, đặc biệt tại những vị trí thường xuyên tiếp xúc với nước.
• Cấp đông và làm lạnh: Bề mặt hở tạo điều kiện cho luồng khí lạnh lưu thông qua sản phẩm, hỗ trợ quá trình làm lạnh và cấp đông hiệu quả khi lựa chọn đúng vật liệu và cấu hình băng.
• Đóng gói: Băng tải mặt hở có thể dùng trong một số công đoạn đóng gói, đặc biệt khi sản phẩm hoặc dây chuyền cần thoát nước, bụi và tăng khả năng thông thoáng.
• Công nghiệp: Một số cấu hình băng tải mặt hở phù hợp với môi trường có nước, dầu hoặc vật liệu cần thoát qua bề mặt băng, đáp ứng nhiều nhu cầu vận chuyển trong sản xuất công nghiệp.

Ứng dụng của băng tải nhựa mặt hở

Địa chỉ cung cấp băng tải nhựa mặt hở tại Việt Nam

Băng Tải Belota cung cấp và tư vấn băng tải nhựa mặt hở, Flush Grid và modular của các thương hiệu Habasit, Movex, Uni Chains với đa dạng lựa chọn về bước băng, độ hở, vật liệu, chiều rộng và kiểu chạy thẳng, cong, side flexing hoặc tight turn.

Sản phẩm phù hợp cho các dây chuyền thực phẩm, đồ uống, thủy hải sản, nông sản và sản xuất công nghiệp. Khi cần tư vấn hoặc báo giá, khách hàng có thể cung cấp mã băng đang sử dụng, hình ảnh, pitch, chiều rộng, độ hở, vật liệu, tải trọng, tốc độ và thông tin sprocket để BELOTA hỗ trợ xác định đúng mã băng tương thích.

Thông tin liên hệ:

• Email: info@belota.com.vn
• Hotline/ Zalo: 0917657946
• Địa chỉ: B74 Đ. Lê Thị Riêng, Khu dân cư Thới An, Phường Thới An, TP. Hồ Chí Minh, Việt Nam

Câu hỏi thường gặp khi sử dụng băng tải nhựa mặt hở

Băng tải nhựa mặt hở phù hợp với những ngành nào?

Băng tải mặt hở thường được sử dụng trong ngành thực phẩm, thủy hải sản, rau củ quả, nước giải khát, bia, cấp đông, làm lạnh và các dây chuyền cần thoát nước hoặc thông thoáng.

Băng tải mặt hở khác gì băng tải Flat Top?

Băng tải mặt hở có các ô hoặc khe hở trên bề mặt, giúp thoát nước và lưu thông không khí tốt hơn. Trong khi đó, băng Flat Top có bề mặt kín, phù hợp với sản phẩm cần bề mặt vận chuyển liền mạch.

Làm sao chọn đúng băng tải mặt hở?

Cần xác định pitch, độ hở, vật liệu, chiều rộng, tải trọng, tốc độ, kiểu chạy và thông tin sprocket để lựa chọn đúng mã băng.

Băng tải mặt hở có dễ vệ sinh không?

Có. Thiết kế dạng lưới giúp nước và dung dịch vệ sinh dễ dàng đi qua bề mặt, đồng thời thuận tiện loại bỏ cặn bẩn và vụn sản phẩm.

BELOTA có cung cấp băng tải mặt hở Habasit, Movex và Uni-Chains không?

Có. BELOTA cung cấp nhiều dòng băng tải mặt hở và Flush Grid của Habasit, Movex, Uni Chains với nhiều pitch, vật liệu và cấu hình khác nhau.

Kết luận

Băng tải nhựa mặt hở là giải pháp phù hợp cho các dây chuyền cần thoát nước, thông thoáng và dễ vệ sinh. Việc lựa chọn đúng pitch, độ hở, vật liệu, tải trọng và kiểu chạy giúp băng hoạt động ổn định và tăng tuổi thọ hệ thống. BELOTA cung cấp đa dạng băng tải mặt hở Habasit, Movex, Uni-Chains và hỗ trợ tư vấn, lựa chọn mã băng phù hợp với từng dây chuyền.
