Băng tải thẳng đứng

Trong các nhà máy sản xuất, kho vận và trung tâm logistics hiện đại, nhu cầu vận chuyển hàng hóa giữa nhiều tầng ngày càng trở nên phổ biến. Việc sử dụng nhân công hoặc các thiết bị nâng hạ truyền thống không chỉ tốn thời gian mà còn làm tăng chi phí vận hành. Chính vì vậy, băng tải thẳng đứng đã trở thành giải pháp tối ưu giúp doanh nghiệp vận chuyển hàng hóa nhanh chóng, liên tục và an toàn. Với khả năng tận dụng không gian theo chiều cao, dòng băng tải này góp phần nâng cao năng suất sản xuất, tối ưu diện tích nhà xưởng và thúc đẩy quá trình tự động hóa trong nhiều lĩnh vực công nghiệp.

Băng tải thẳng đứng là gì?

Băng tải thẳng đứng (Vertical Conveyor) là hệ thống vận chuyển được thiết kế để đưa hàng hóa di chuyển lên cao hoặc xuống thấp theo phương thẳng đứng. Thiết bị này thường được lắp đặt trong các nhà máy sản xuất, kho hàng nhiều tầng, trung tâm logistics hoặc khu vực có diện tích mặt bằng hạn chế. Nhờ khả năng tận dụng không gian theo chiều cao, băng tải đứng giúp doanh nghiệp tối ưu diện tích sử dụng đồng thời nâng cao hiệu quả vận chuyển hàng hóa.

Khác với các loại băng tải nghiêng truyền thống, băng tải thẳng đứng cho phép vận chuyển sản phẩm lên xuống liên tục mà không cần bố trí đường băng dài. Đây là một trong những giải pháp được nhiều doanh nghiệp lựa chọn trong xu hướng tự động hóa sản xuất hiện nay.

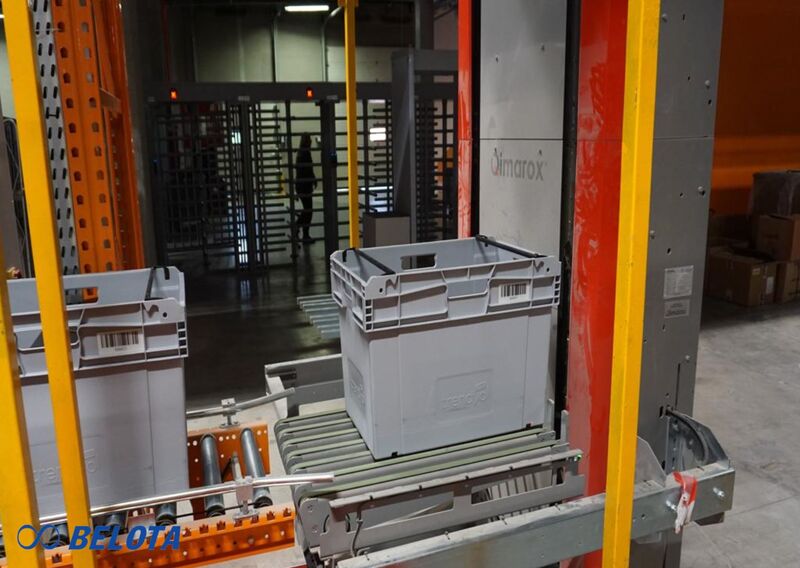

Băng tải thẳng đứng được thiết kế để đưa hàng hóa di chuyển lên cao hoặc xuống thấp theo phương thẳng đứng

Nguyên lý hoạt động của băng tải đứng

Băng tải đứng hoạt động dựa trên hệ thống truyền động bao gồm động cơ giảm tốc, bộ truyền xích hoặc dây đai và các khay đỡ hàng hóa. Khi động cơ vận hành, lực truyền động sẽ làm cho các khay hoặc tay đỡ di chuyển tuần hoàn theo phương thẳng đứng, đưa sản phẩm từ điểm cấp liệu đến điểm nhận liệu một cách chính xác.

Toàn bộ quá trình được giám sát bởi hệ thống cảm biến và bộ điều khiển PLC nhằm đảm bảo hàng hóa được vận chuyển ổn định, hạn chế va đập và duy trì tốc độ vận hành phù hợp với yêu cầu của từng dây chuyền sản xuất.

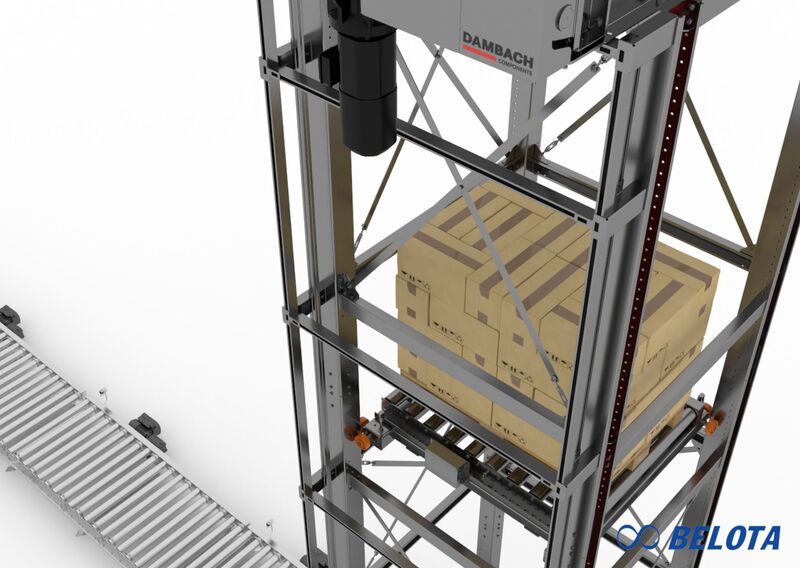

Nguyên lý hoạt động của băng tải đứng

Cấu tạo của băng tải thẳng đứng

Một hệ thống băng tải thẳng đứng được thiết kế với nhiều bộ phận khác nhau nhằm đảm bảo khả năng vận chuyển hàng hóa ổn định, an toàn và liên tục. Các thành phần chính bao gồm:

Khung băng tải

Khung băng tải là bộ phận chịu lực chính của toàn hệ thống. Thông thường khung được chế tạo từ thép sơn tĩnh điện hoặc inox nhằm đảm bảo độ cứng vững, khả năng chống ăn mòn và tuổi thọ lâu dài trong quá trình sử dụng.

Hệ thống truyền động

Hệ thống truyền động bao gồm động cơ giảm tốc, hộp số, nhông và xích tải. Bộ phận này có nhiệm vụ tạo chuyển động cho toàn bộ cơ cấu nâng hạ, giúp hàng hóa được vận chuyển lên xuống theo phương thẳng đứng một cách ổn định.

Tay đỡ hoặc khay chứa hàng

Tay đỡ và khay chứa là nơi tiếp xúc trực tiếp với sản phẩm. Tùy vào loại hàng hóa vận chuyển như thùng carton, khay nhựa, linh kiện hoặc thành phẩm mà kích thước và kết cấu của tay đỡ sẽ được thiết kế phù hợp.

Hệ thống dẫn hướng

Hệ thống ray dẫn hướng giúp các khay tải di chuyển đúng quỹ đạo, hạn chế rung lắc và đảm bảo độ chính xác trong quá trình vận hành.

Cảm biến nhận diện sản phẩm

Các cảm biến được lắp đặt tại vị trí cấp liệu và nhận liệu nhằm phát hiện sản phẩm, kiểm soát vị trí hàng hóa và hỗ trợ quá trình vận hành tự động.

Tủ điều khiển PLC

Tủ điều khiển là trung tâm điều hành toàn bộ hệ thống. PLC được lập trình để kiểm soát hoạt động của động cơ, cảm biến và các thiết bị liên quan, giúp băng tải vận hành chính xác và ổn định.

Biến tần điều chỉnh tốc độ

Biến tần cho phép điều chỉnh tốc độ vận chuyển phù hợp với từng loại sản phẩm và yêu cầu của dây chuyền sản xuất, đồng thời giúp tiết kiệm điện năng hiệu quả.

Băng tải cấp liệu và nhận liệu

Đây là các băng tải được bố trí tại điểm đầu vào và đầu ra nhằm kết nối băng tải đứng với các hệ thống băng tải khác trong dây chuyền, tạo nên quá trình vận chuyển liên tục và tự động.

Tùy theo chiều cao nâng, tải trọng và đặc điểm hàng hóa, các bộ phận trên sẽ được thiết kế và lựa chọn thông số phù hợp nhằm đảm bảo hiệu quả vận hành tối ưu cho từng ứng dụng cụ thể.

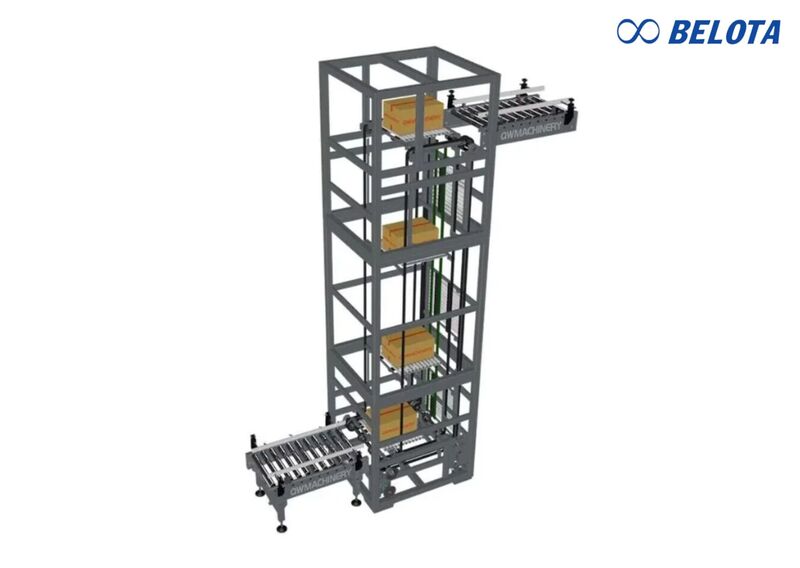

Cấu tạo của băng tải thẳng đứng

Các loại băng tải thẳng đứng thường dùng hiện nay

Băng tải xích thẳng đứng: Là loại băng tải sử dụng hệ thống xích tải chịu lực cao để vận chuyển hàng hóa theo phương thẳng đứng. Thiết bị có khả năng chịu tải lớn, vận hành ổn định và được ứng dụng rộng rãi trong các nhà máy sản xuất công nghiệp.

Băng tải nâng dạng khay: Là hệ thống vận chuyển sử dụng các khay đỡ cố định để nâng hạ sản phẩm giữa các tầng. Loại băng tải này phù hợp với thùng carton, hộp hàng và các sản phẩm cần được giữ ổn định trong quá trình di chuyển.

Băng tải PVC thẳng đứng: Là hệ thống sử dụng dây băng tải PVC kết hợp cơ cấu gân, vách ngăn hoặc túi tải để vận chuyển sản phẩm theo phương thẳng đứng. Loại băng tải này có trọng lượng nhẹ, vận hành êm, dễ vệ sinh và được sử dụng phổ biến trong các ngành thực phẩm, linh kiện điện tử, bao bì và hàng tiêu dùng.

Băng tải inox thẳng đứng: Được chế tạo từ vật liệu inox có khả năng chống ăn mòn và đáp ứng yêu cầu vệ sinh cao. Hệ thống phù hợp với môi trường sản xuất thực phẩm, dược phẩm, thủy sản hoặc các khu vực có độ ẩm cao, giúp đảm bảo độ bền và tuổi thọ thiết bị trong quá trình vận hành.

Băng tải nâng dạng khay: Là hệ thống vận chuyển sử dụng các khay đỡ cố định để nâng hạ sản phẩm giữa các tầng. Loại băng tải này phù hợp với thùng carton, hộp hàng và các sản phẩm cần được giữ ổn định trong quá trình di chuyển.

Băng tải trục vít đứng: Là thiết bị vận chuyển vật liệu rời bằng cơ cấu trục vít xoắn. Hệ thống thường được sử dụng cho các loại nguyên liệu dạng hạt, bột hoặc vật liệu nhỏ trong ngành thực phẩm, hóa chất và vật liệu xây dựng.

Băng tải nâng liên tục: Là loại băng tải được thiết kế để vận chuyển hàng hóa liên tục với lưu lượng lớn. Thiết bị giúp tăng năng suất vận hành và thường được sử dụng trong các dây chuyền sản xuất tự động hoặc trung tâm logistics.

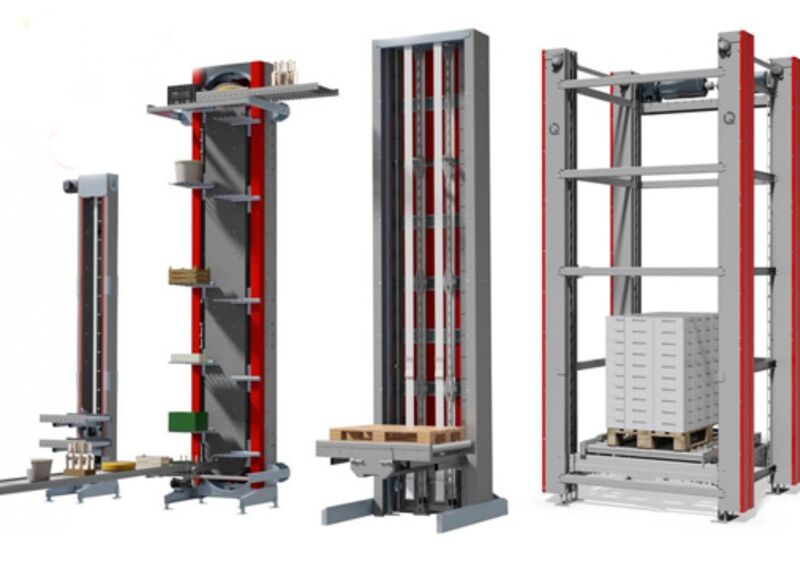

Các loại băng tải thẳng đứng thường dùng hiện nay

Ưu điểm của băng tải thẳng đứng

• Tiết kiệm diện tích lắp đặt: Tận dụng chiều cao nhà xưởng để vận chuyển hàng hóa giữa các tầng, giảm nhu cầu sử dụng các tuyến băng tải dài hoặc băng tải nghiêng chiếm nhiều không gian.
• Nâng cao năng suất vận hành: Hoạt động liên tục và ổn định, giúp tăng hiệu quả luân chuyển hàng hóa trong dây chuyền sản xuất và kho vận.
• Giảm chi phí nhân công: Hệ thống vận hành tự động, hạn chế các thao tác bốc xếp và vận chuyển thủ công.
• Đảm bảo an toàn hàng hóa: Hàng hóa được cố định trên khay đỡ hoặc cơ cấu nâng chuyên dụng, giúp giảm nguy cơ rơi vỡ, va đập và hư hỏng trong quá trình vận chuyển.
• Dễ dàng tích hợp tự động hóa: Có thể kết nối với các hệ thống băng tải khác, robot hoặc dây chuyền sản xuất tự động để tối ưu quy trình vận hành.

Lưu ý khi chọn mua băng tải thẳng đứng

• Xác định chiều cao nâng hàng: Cần tính toán chính xác độ cao vận chuyển giữa các tầng hoặc khu vực làm việc để lựa chọn thiết kế phù hợp.
• Đánh giá tải trọng vận chuyển: Tải trọng tối đa của hàng hóa ảnh hưởng trực tiếp đến kết cấu khung, cơ cấu nâng và công suất động cơ.
• Xem xét kích thước sản phẩm: Kích thước hàng hóa quyết định kích thước khay đỡ, bệ nâng hoặc cơ cấu giữ sản phẩm trên hệ thống.
• Xác định công suất vận chuyển: Cần tính toán số lượng sản phẩm cần vận chuyển trong một đơn vị thời gian để lựa chọn tốc độ và năng suất phù hợp.
• Đánh giá môi trường làm việc: Đối với môi trường có độ ẩm cao, yêu cầu vệ sinh nghiêm ngặt hoặc ngành thực phẩm, dược phẩm, nên ưu tiên vật liệu inox để tăng khả năng chống ăn mòn và đảm bảo vệ sinh.
• Lựa chọn đơn vị thiết kế uy tín: Nhà cung cấp có kinh nghiệm sẽ tư vấn giải pháp phù hợp, đảm bảo an toàn vận hành và tối ưu chi phí đầu tư lâu dài.

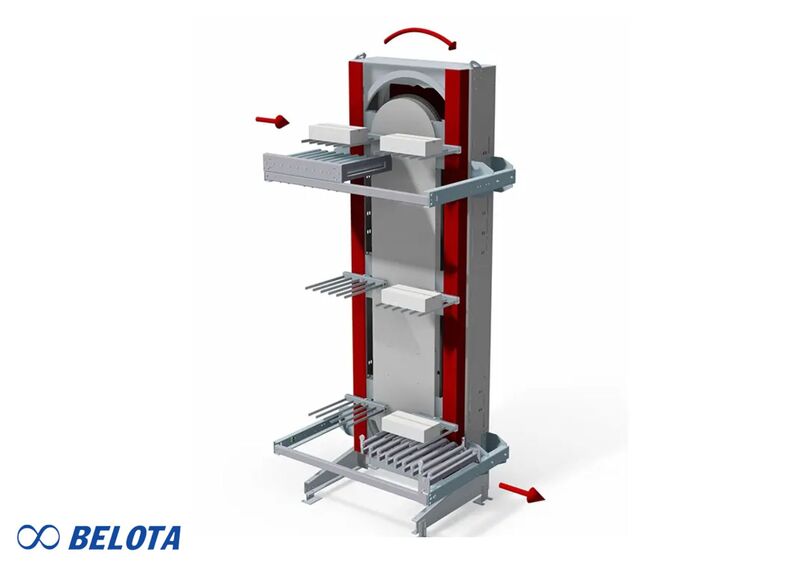

Lưu ý khi chọn mua băng tải thẳng đứng

Ứng dụng của băng tải đứng trong kho hàng và logistics

• Vận chuyển hàng hóa giữa các tầng trong nhà xưởng khi diện tích lắp đặt hạn chế.
• Kết nối các công đoạn sản xuất ở nhiều độ cao khác nhau, giúp dây chuyền vận hành liên tục.
• Thay thế việc vận chuyển bằng xe nâng hoặc nhân công, giảm chi phí và tăng độ an toàn.
• Nâng chuyển thùng carton, bao bì, linh kiện, bán thành phẩm và thành phẩm trong nhà máy.
• Ứng dụng trong kho hàng nhiều tầng, trung tâm logistics và hệ thống kho thông minh.
• Tích hợp với băng tải ngang, robot và dây chuyền tự động hóa để nâng cao năng suất vận hành.
• Hỗ trợ vận chuyển sản phẩm trong các ngành thực phẩm, dược phẩm, điện tử, may mặc, cơ khí và nhựa.

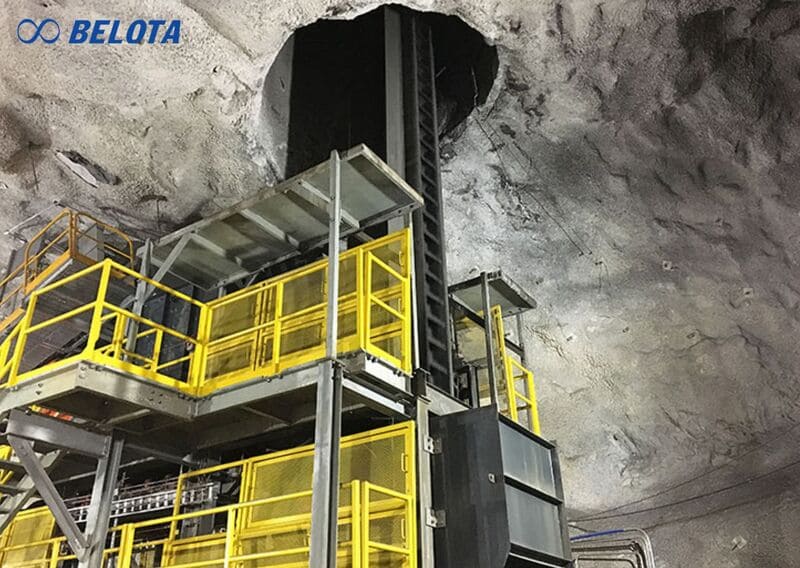

Ứng dụng của băng tải đứng trong kho hàng và logistics

So sánh băng tải thẳng đứng và thang nâng hàng

Dưới đây là bảng so sánh giúp phân biệt rõ hai giải pháp vận chuyển theo phương thẳng đứng phổ biến hiện nay là băng tải thẳng đứng và thang nâng hàng:

Kết luận

Băng tải thẳng đứng là giải pháp vận chuyển hiện đại giúp doanh nghiệp tối ưu không gian, nâng cao năng suất và đẩy mạnh tự động hóa trong sản xuất. Với khả năng vận chuyển hàng hóa liên tục giữa các độ cao khác nhau, hệ thống này đang được ứng dụng rộng rãi trong nhà máy, kho hàng, trung tâm logistics và ngành xây dựng. Việc lựa chọn và đầu tư đúng loại băng tải phù hợp sẽ góp phần nâng cao hiệu quả sản xuất và tạo lợi thế cạnh tranh bền vững cho doanh nghiệp.
