Xích 06B là dòng xích con lăn tiêu chuẩn châu Âu được sử dụng phổ biến trong các hệ thống truyền động và băng tải công nghiệp. Với bước xích 9.525 mm cùng kết cấu chắc chắn, xích 06B đáp ứng tốt yêu cầu vận hành ổn định, chịu tải khá và độ bền cao trong các dây chuyền sản xuất tốc độ trung bình đến cao. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, thông số kỹ thuật và ứng dụng thực tế của xích 06B để lựa chọn đúng loại cho hệ thống của mình.

Xích 06B là gì?

Xích 06B là dòng xích con lăn tiêu chuẩn Châu Âu (British Standard - DIN 8187 / ISO 606). Đặc điểm nhận dạng quan trọng nhất của dòng xích này là bước xích (Pitch) bằng 9.525 mm (tương đương 3/8 inch).

Xích 06B có kích thước con lăn và chốt lớn hơn, giúp nó chịu được tải trọng cao hơn và hoạt động ổn định trong các dây chuyền sản xuất tốc độ trung bình - cao.

Cấu Tạo Xích 06B

Xích 06B được thiết kế chắc chắn với 5 chi tiết cơ khí chính, đảm bảo truyền động bền bỉ:

  • Má ngoài & má trong: Khung chịu lực chính, dày ~1.3mm, thép hợp kim chống giãn dài.

  • Chốt: Trục xoay đường kính 3.28mm, tôi cứng bề mặt, chống mài mòn khi ma sát.

  • Bạc lót: Ôm chốt, tạo khớp xoay mượt, quyết định độ êm khi vận hành.

  • Con lăn: Đường kính 6.35mm, tiếp xúc trực tiếp với nhông, giảm ma sát và bảo vệ răng nhông.

Xem thêm: Xích 05B Là Gì? Thông Số Kỹ Thuật & Ứng Dụng ISO DIN

Bảng Tra Thông Số Kỹ Thuật

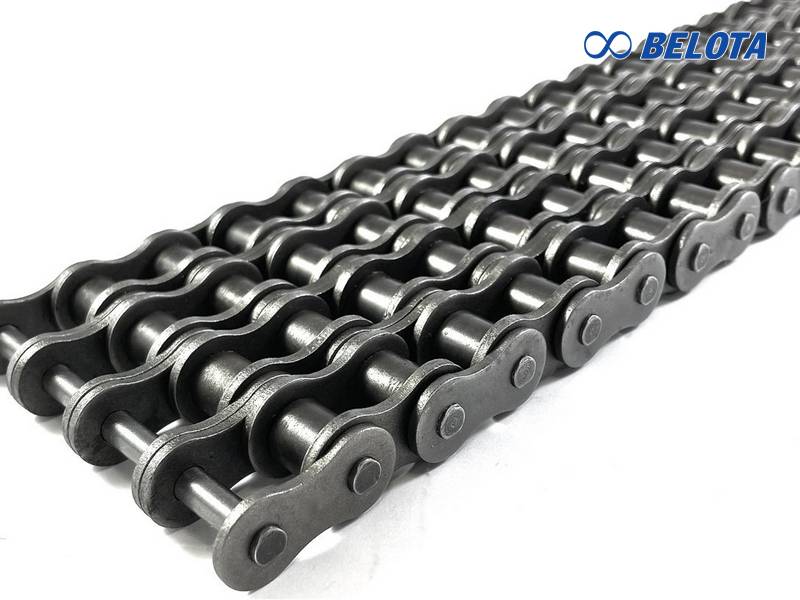

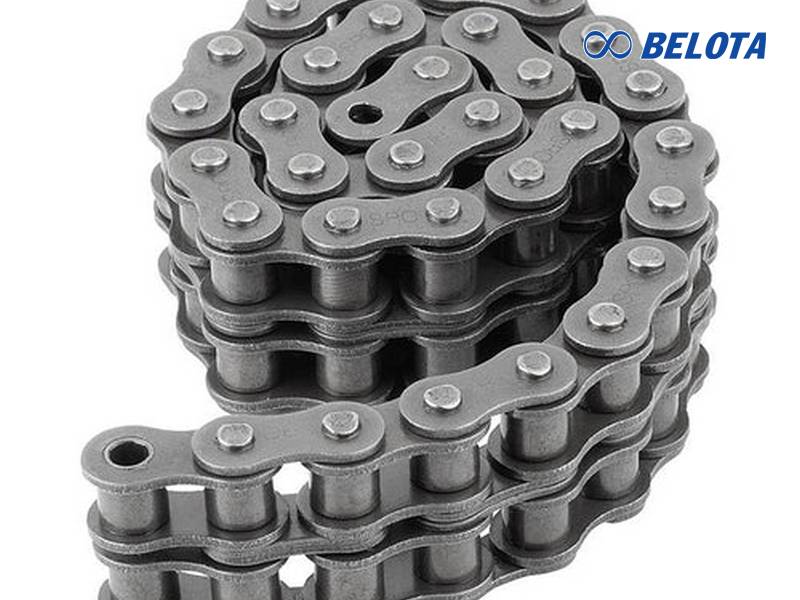

Dưới đây là bảng thông số kích thước chuẩn giúp kỹ thuật viên thiết kế và chọn mua chính xác. Bảng được trình bày theo dạng so sánh giữa các loại xích đơn (1 dãy), xích đôi (2 dãy) và xích ba (3 dãy).

Nhóm thông số

Ký hiệu

06B-1

06B-2

06B-3

Bước xích

P

9.525

9.525

9.525

Bề rộng trong

W (b1)

5.72

5.72

5.72

Đường kính con lăn

D (d1)

6.35

6.35

6.35

Đường kính chốt

d (d2)

3.28

3.28

3.28

Độ dày má xích

T

1.30

1.30

1.30

Chiều cao má

H (g)

8.26

8.26

8.26

Bề rộng toàn bộ

L max

13.5

23.8

34.0

Khoảng cách dãy

Pt (C)

-

10.24

10.24

Tải trọng đứt (min)

kN

9.0

16.9

24.9

Khối lượng

kg/m

0.41

0.78

1.18

Ứng dụng phổ biến của Xích 06B

Nhờ sự cân bằng giữa kích thước nhỏ gọn và khả năng chịu tải khá tốt (lên tới 9kN cho xích đơn), 06B có vai trò quan trọng trong nhiều ngành công nghiệp:

  • Băng tải thực phẩm: Dùng trong các băng chuyền đóng chai nước giải khát, băng tải rửa rau củ (thường dùng bản Inox).

  • Máy chế biến gỗ: Truyền động cho các trục rulô đưa phôi gỗ.

  • Ngành bao bì giấy: Sử dụng trong các cơ cấu gấp, dán của máy làm thùng carton.

  • Hệ thống cửa tự động: Dùng trong cơ cấu kéo cửa cuốn hoặc cửa cổng xếp.

Mua Xích 06B chính hãng ở đâu?

Trên thị trường hiện nay có rất nhiều loại xích 06B giá rẻ nhưng nhanh bị giãn, gây nhảy xích và hỏng nhông. Để đảm bảo dây chuyền vận hành liên tục, việc chọn xích từ nhà cung cấp uy tín là tối quan trọng. Liên hệ ngay Belota qua Hotline/Zalo 0917 657 946 để được tư vấn chọn mã xích và nhận báo giá ưu đãi nhất!
