Xích 08B

Giá bán:

Liên hệ

Thông số kỹ thuật:

Mã xích: 08B-1 (1 dãy), 08B-2 (2 dãy), 08B-3 (3 dãy)
Bước xích (P): 12.7 mm (áp dụng cho cả 3 loại)
Trục lăn:
- Chiều rộng trong (W): 7.75 mm
- Đường kính con lăn (D): 8.51 mm
Chốt xích (d): 4.45 mm
Má xích:
- Độ dày má (T): 1.6 mm
- Chiều cao má (H): 11.8 mm
Bề rộng xích:
- 08B-1: L2 16.7 mm | L 18.2 mm
- 08B-2: L2 32.2 mm | L 31 mm
- 08B-3: L2 45.1 mm | L 46.1 mm
Khoảng cách giữa các dãy (C): 08B-2 & 08B-3: 13.92 mm
Lực kéo danh định: 08B-1: 18.0 kN (≈ 4091 lbf) | 08B-2: 32.0 kN (≈ 7273 lbf) | 08B-3: 47.5 kN (≈ 10795 lbf)
Tải trọng tối đa: 08B-1: 19.4 kN | 08B-2: 38.7 kN | 08B-3: 57.8 kN
Khối lượng: 08B-1: 0.69 kg/m | 08B-2: 1.34 kg/m | 08B-3: 2.03 kg/m

Chat với nhân viên tư vấn Báo giá: 0917 657 946

THÔNG TIN SẢN PHẨM

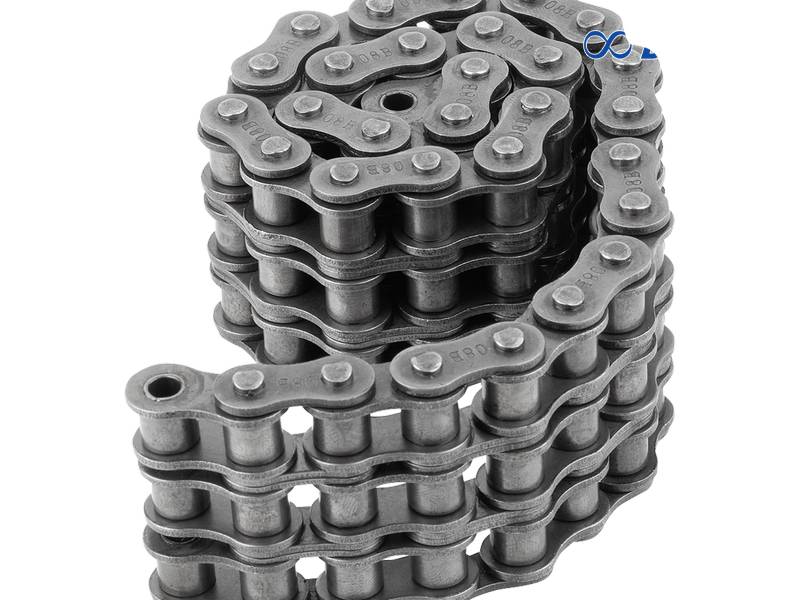

Xích 08B là dòng xích con lăn tiêu chuẩn Anh được sử dụng rộng rãi trong các hệ thống truyền động công nghiệp nhờ khả năng chịu tải ổn định, kết cấu chắc chắn và độ bền cao. Với bước xích 12.7 mm (1/2 inch), xích 08B phù hợp cho nhiều ứng dụng từ băng tải, máy móc nông nghiệp đến dây chuyền sản xuất liên tục, đáp ứng tốt yêu cầu vận hành bền bỉ và an toàn trong môi trường công nghiệp.

Xích 08B là gì?

Xích 08B là dòng xích con lăn tiêu chuẩn Anh (British Standard – ISO 606 / DIN 8187), thường gọi là xích 4 phân tại Việt Nam. Bước xích 12.7 mm (1/2 inch), thiết kế chắc chắn, chịu tải trung bình tốt, được xem là lựa chọn phổ biến trong công nghiệp.

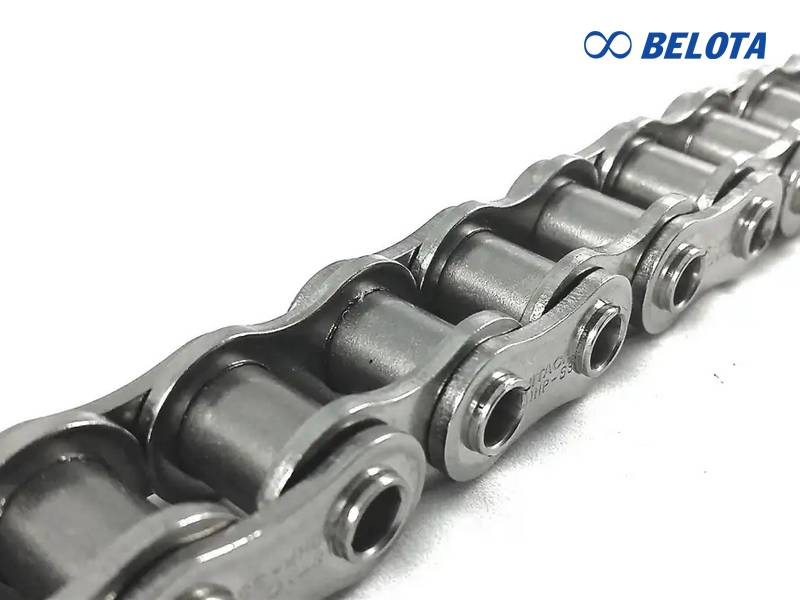

Cấu Tạo Xích 08B

Má xích:

Dày 1.6mm, thiết kế eo thon dạng số 8 giảm trọng lượng.
Độ bền kéo đứt đạt 18kN.
Vật liệu thép C45 hoặc thép hợp kim tôi cứng.

Chốt & Bạc:

Xử lý thấm Carbon/Nitơ.
Lớp ngoài cứng chống mài mòn, lõi dẻo dai chịu uốn, tránh gãy giòn.

Con lăn:

Đường kính 8.51mm, gia công chính xác, tròn đều.
Ăn khớp nhông mượt, giảm tiếng ồn và nhiệt khi chạy tốc độ cao.

Dung sai lắp ghép:

Lắp chặt, chống bung mắt xích.
Đảm bảo an toàn khi chịu va đập mạnh trong băng tải gầu, máy nghiền.

Bảng Tra Thông Số Kỹ Thuật

Dưới đây là bảng thông số được trình bày cụ thể để khách hàng dễ dàng đối chiếu giữa xích đơn (1 dãy), xích đôi (2 dãy) và xích ba (3 dãy).

Nhóm thông số	Ký hiệu	08B-1	08B-2	08B-3
Bước xích	P	12.7	12.7	12.7
Trục lăn	W	7.75	7.75	7.75
Trục lăn	D	8.51	8.51	8.51
Chốt	d	4.45	4.45	4.45
Má xích	T	1.6	1.6	1.6
	H	11.8	11.8	11.8
Bề rộng xích	L2	16.7	32.2	45.1
	L	18.2	31	46.1
	C	-	13.92	13.92
Lực kéo (kN/lbf)	-	18.0 / 4091	32.0 / 7273	47.5 / 10795
Tải trọng max (kN)	-	19.4	38.7	57.8
Khối lượng (kg/m)	-	0.69	1.34	2.03

Ứng dụng phổ biến của Xích 08B

Ngành xi măng & gạch men: Truyền động cho các băng tải con lăn hạng trung, gầu tải liệu.
Nông nghiệp: Sử dụng trong máy gặt đập liên hợp, hệ thống băng tải sấy lúa.
Dây chuyền lắp ráp xe máy: Hệ thống xích treo.
Ngành thực phẩm: Xích 08B Inox 304 dùng trong dây chuyền giết mổ gia cầm, chế biến thủy sản đông lạnh (chống rỉ sét).
