Trong các hệ thống băng tải công nghiệp hay máy móc nông nghiệp, Xích chốt dài luôn là lựa chọn hàng đầu nhờ khả năng vận hành bền bỉ trên những hành trình dài. Khác với xích thông thường, dòng xích này sở hữu thiết kế bước xích mở rộng, giúp giảm ma sát và tiết kiệm chi phí vận hành đáng kể.

Hãy cùng Belota tìm hiểu chi tiết về cấu tạo, ưu điểm và ứng dụng của loại xích đặc biệt này nhé!

1. Xích Chốt Dài Là Gì?

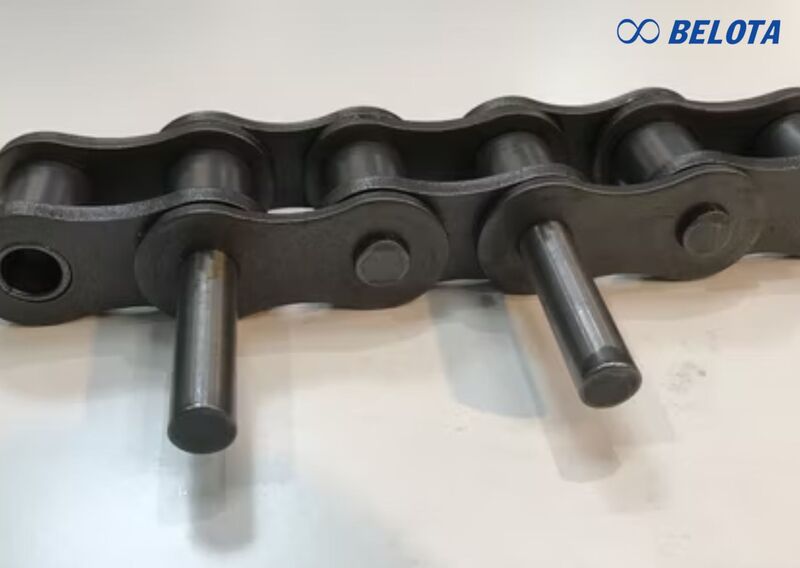

Xích chốt dài là một biến thể của xích con lăn công nghiệp, có đặc điểm nhận dạng cốt lõi là bước xích dài hơn so với các dòng xích tiêu chuẩn. Loại xích này dùng để giải quyết bài toán truyền tải laực hoặc chuyển động ở khoảng cách xa với tốc độ trung bình nhưng cần độ bền cao và khả năng chịu tải tốt.

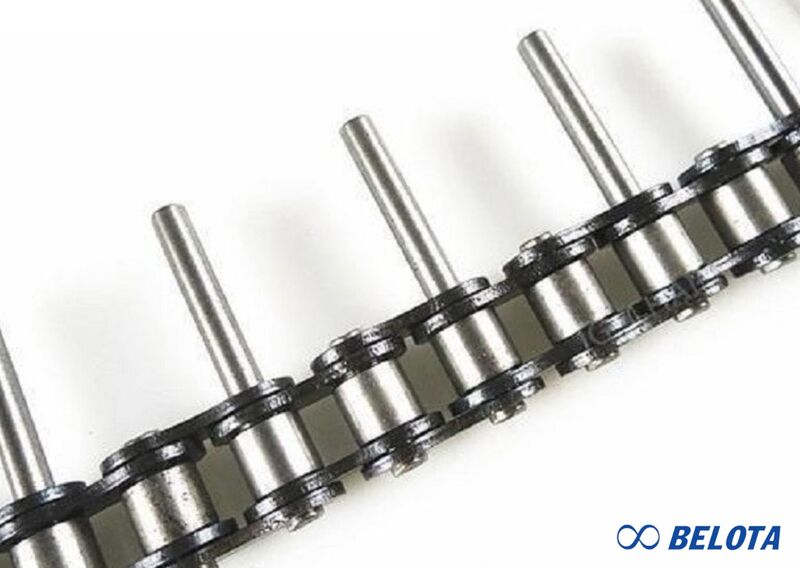

2. Cấu Tạo Kỹ Thuật

Về cơ bản, xích chốt dài vẫn giữ nguyên cấu tạo của xích con lăn tiêu chuẩn:

  • Chốt (Pin): Thanh thép hợp kim cứng đóng vai trò trục chịu tải chính, kết nối các mắt xích.

  • Con lăn (Roller): Bộ phận tiếp xúc trực tiếp với đĩa xích, giúp chuyển ma sát trượt thành ma sát lăn, giảm mài mòn tối đa.

  • Bạc / Ống lót (Bushing): Vòng đệm nằm giữa chốt và con lăn, giúp xích vận hành êm ái.

  • Má xích (Plates): Gồm tấm trong và tấm ngoài tạo thành khung xương cho xích.

Điểm khác biệt: Má xích được kéo dài ra, làm tăng khoảng cách giữa hai chốt. Điều này giúp giảm số lượng chi tiết (con lăn, chốt) trên cùng một mét chiều dài xích, từ đó giảm trọng lượng tổng thể.

3. Nguyên Lý Hoạt Động & Thông Số Quan Trọng

Nguyên Lý Vận Hành

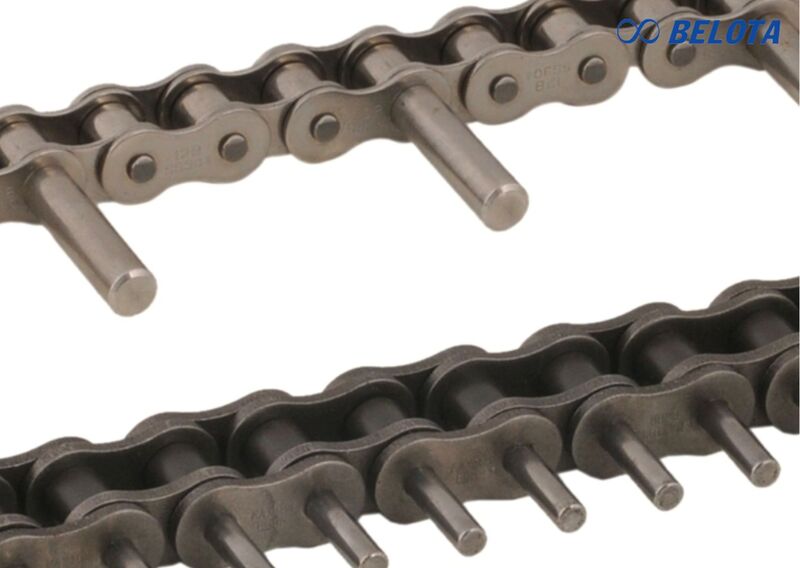

Xích chốt dài hoạt động dựa trên sự ăn khớp cơ học giữa con lăn và răng của đĩa xích đặc chủng (thường là đĩa xích bước đôi). Khi trục chủ động quay, lực kéo được truyền đi mượt mà nhờ hệ số ma sát thấp.

Các Thông Số Cần Lưu Ý Khi Lựa Chọn Xích Chốt Dài

Để chọn đúng loại xích cho máy móc, bạn cần quan tâm đến:

  • Pitch (P): Bước xích (Khoảng cách giữa tâm 2 chốt).

  • Roller Diameter (d1): Đường kính con lăn.

  • Tensile Strength: Lực kéo đứt giới hạn.

  • Allowable Load: Tải trọng làm việc cho phép.

4. Bảng Tra Cứu Một Số Mã Thông Dụng Xích Chốt Dài

Loại

Bước xích (P)

Trục lăn (W)

Trục lăn (D)

Chốt (d)

Chốt (A)

Chốt (B)

Má xích (T)

Má xích (H)

Chiều dài chốt (DH)

Chiều dài chốt (L)

Khối lượng đính kèm (D-1)

Khối lượng đính kèm (D-3)

Số mắc xích/ mét

KCM 35

9.525

4.78

*5.08

3.59

5.77

7.28

1.25

8.8

9.52

14.5

0.0007

0.0014

320

KCM 40

12.7

7.95

7.95

3.97

8.07

9.48

1.5

11.7

9.52

16.6

0.0009

0.0018

240

KCM 50

15.875

9.53

10.16

5.09

10.17

11.63

2.0

14.6

11.91

20.9

0.0017

0.0034

192

KCM 60

19.05

12.7

11.91

5.96

12.7

14.2

2.4

17.5

14.27

25.6

0.0034

0.006

160

KCM 80

25.4

15.88

15.88

7.94

16.15

19.25

3.2

23.0

19.05

33.6

0.007

0.014

120

KCM 100

31.75

19.05

19.05

9.54

20.10

23.05

4.0

28.9

23.83

41.6

0.012

0.024

96

KCM 120

38.10

25.4

22.23

11.11

25.2

28.6

4.8

35.0

28.58

51.2

0.02

0.040

80

KCM 140

44.45

25.4

25.4

12.71

27.3

31.3

5.6

40.7

33.32

57.6

0.03

0.060

68

KCM 160

50.80

31.75

28.58

14.29

32.45

37.15

6.4

46.7

38.10

67.3

0.044

0.080

60

5. Tại Sao Nên Sử Dụng Xích Chốt Dài?

Đây là 4 lợi ích vượt trội khiến xích chốt dài trong mảng truyền động:

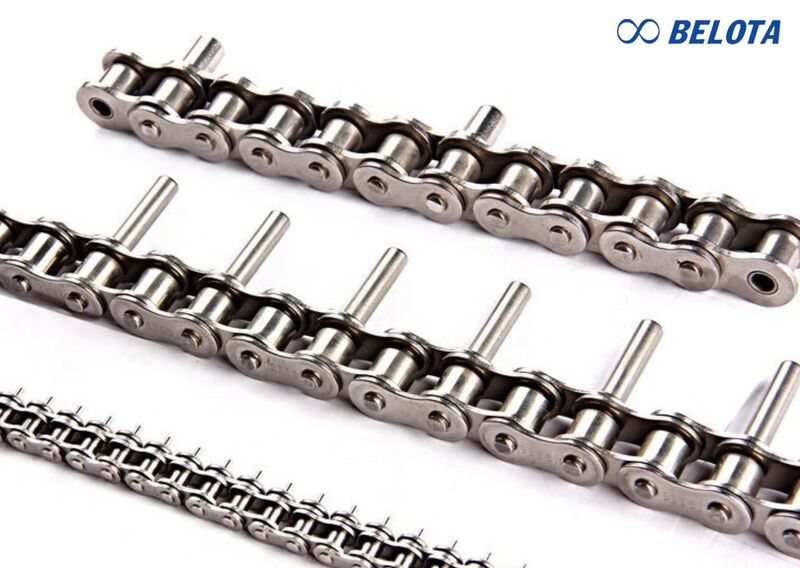

  • Hiệu quả cho khoảng cách xa: Thiết kế bước dài giúp giảm số lượng khớp nối, từ đó giảm thiểu độ giãn dài tích lũy của xích trên các băng chuyền dài hàng chục mét.

  • Giảm ma sát & Tiết kiệm năng lượng: Số lượng mắt xích ít hơn đồng nghĩa với ma sát sinh ra ít hơn, giúp động cơ hoạt động nhẹ nhàng, tiết kiệm điện năng.

  • Độ bền cao: Nếu được bảo dưỡng đúng cách, xích chốt dài có tuổi thọ rất tốt nhờ vật liệu thép hợp kim chịu tải.

  • Tính linh hoạt: Dễ dàng lắp đặt và tích hợp với nhiều loại phụ kiện băng tải (gầu múc, thanh gạt...).

6. Ứng Dụng Thực Tế Đa Ngành

  • Nông nghiệp: Là linh kiện không thể thiếu trong máy gặt đập liên hợp, máy cày, máy xới đất.

  • Chế biến thực phẩm: Vận hành các băng tải sấy, đóng gói, rửa rau củ quả.

  • Công nghiệp nặng: Hệ thống nâng hạ, dây chuyền sản xuất gỗ, giấy và bột giấy.

  • Kho vận: Băng tải chuyển thùng carton, pallet trong nhà máy.

7. Mua Xích Chốt Dài Ở Đâu Uy Tín?

Việc tìm kiếm một đơn vị cung cấp xích công nghiệp chuẩn thông số, rõ nguồn gốc là yếu tố then chốt để đảm bảo năng suất nhà máy. Belota tự hào là đối tác cung ứng tin cậy với đa dạng các dòng xích chốt dài tiêu chuẩn ANSI, ISO.

Lời kết

Đầu tư vào hệ thống truyền động chất lượng là cách tốt nhất để tối ưu hóa chi phí sản xuất dài hạn. Với kinh nghiệm chuyên sâu và kho hàng đa dạng, Belota cam kết mang đến những giải pháp vật tư bền bỉ nhất cho doanh nghiệp của bạn. Liên hệ ngay Hotline/Zalo 0917 657 946 để được tư vấn kỹ thuật và nhận báo giá ưu đãi cho dòng Xích Chốt Dài ngay hôm nay!
