Xích 04B là dòng xích con lăn bước ngắn tiêu chuẩn ISO 606 / DIN 8187, nổi bật với kích thước nhỏ gọn, độ chính xác cao và khả năng vận hành êm ái. Với bước xích 6.0 mm, xích 04B được ứng dụng rộng rãi trong các cơ cấu truyền động tải nhẹ, băng tải mini, thiết bị điện tử và máy đóng gói yêu cầu không gian lắp đặt hạn chế.

Xích 04B Là Gì?

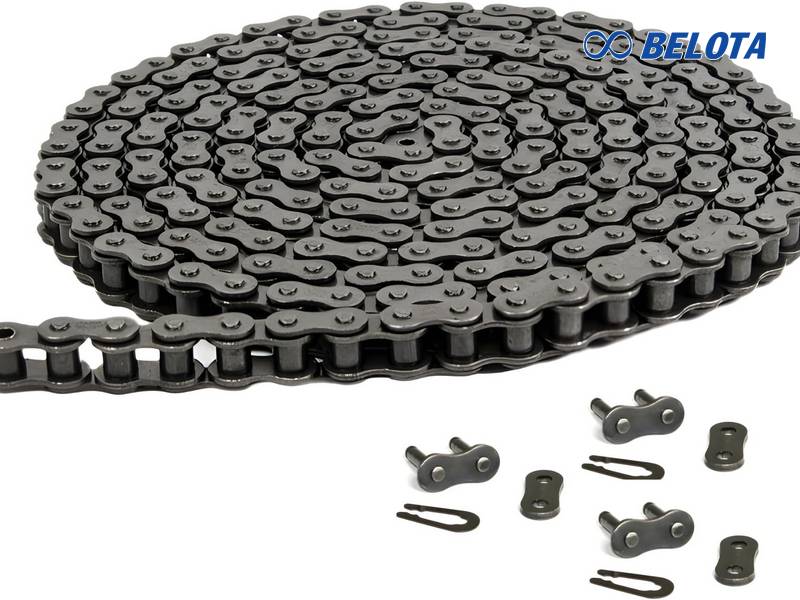

Xích 04B (hay còn gọi là xích 04B-1 đối với loại 1 dãy) là dòng xích con lăn bước ngắn được sản xuất theo tiêu chuẩn quốc tế ISO 606 và DIN 8187.

Với bước xích chỉ 6.0 mm, đây là dòng xích có kích thước rất nhỏ gọn, chuyên dụng cho các cơ cấu truyền động chính xác, tải trọng nhẹ và yêu cầu vận hành êm ái trong không gian hạn chế. Xích 04B thường được chế tạo từ thép Carbon chất lượng cao hoặc Inox để đáp ứng các môi trường làm việc khác nhau.

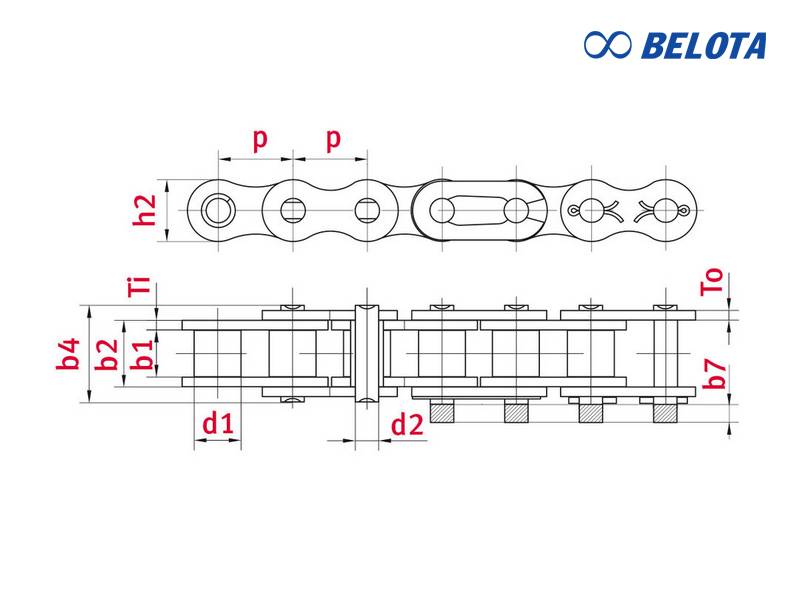

Bảng Thông Số Kỹ Thuật Xích 04B

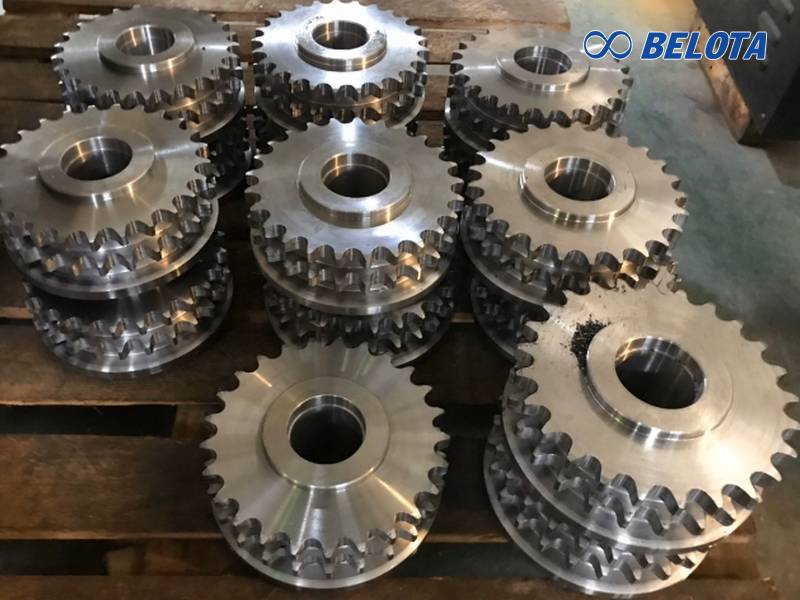

Việc nắm rõ kích thước là yếu tố then chốt để chọn nhông xích phù hợp. Dưới đây là bảng thông số tiêu chuẩn của xích 04B:

Thông số

Giá trị

Giải thích

Mã xích

04B-1

Dòng xích tiêu chuẩn châu Âu

Bước xích (P)

6.0 mm

Khoảng cách giữa hai chốt xích liền kề

Trục lăn (W, D)

2.8 mm / 4.0 mm

Kích thước chiều rộng và đường kính trục lăn

Chốt (d)

1.85 mm

Đường kính chốt nối giữa các mắt xích

Má xích (T, H)

0.6 mm / 5.0 mm

Độ dày và chiều cao má xích

Bề rộng xích (L2, L)

6.8 mm / 7.8 mm

Tổng chiều rộng xích tại các điểm đo khác nhau

Lực kéo danh định

3.0 kN / 682 lbf

Sức kéo tối đa mà xích chịu được khi vận hành

Tải trọng tối đa

2.16 kN

Tải trọng giới hạn an toàn khi sử dụng

Khối lượng (kg/m)

0.11 kg/m

Trọng lượng xích trên mỗi mét chiều dài

Quy cách đóng gói:

hộp 10ft (3,048m).

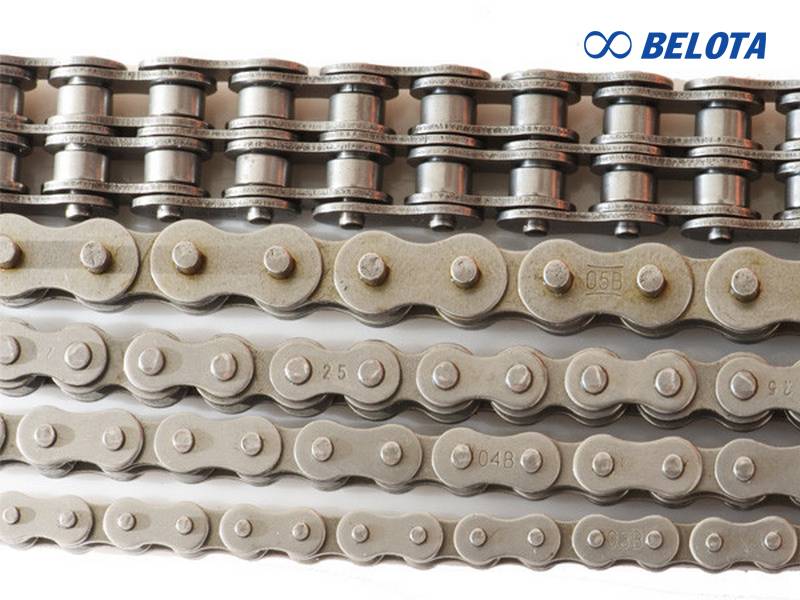

Lưu ý kỹ thuật: Xích 04B thường bị nhầm lẫn với xích 25 (tiêu chuẩn ANSI) do kích thước gần giống nhau. Tuy nhiên, bước xích của 04B là 6.0mm (hệ mét), còn xích 25 là 6.35mm (1/4 inch).

Đặc Điểm Cấu Tạo & Ưu Điểm

  • Độ chính xác cao: Do được sản xuất theo chuẩn DIN/ISO khắt khe, xích 04B có dung sai lắp ghép rất nhỏ, giúp hệ thống truyền động không bị giật cục hay trượt xích.

  • Thiết kế nhỏ gọn: Tối ưu hóa cho các máy móc mini, các mô đun truyền động trong thiết bị điện tử hoặc băng tải nhỏ.

  • Đa dạng chủng loại: Ngoài xích 1 dãy (04B-1), trên thị trường còn có xích 2 dãy (04B-2) và 3 dãy (04B-3) để tăng khả năng chịu tải.

Ứng Dụng Thực Tế Của Xích 04B

Nhờ kích thước nhỏ và độ bền ổn định, xích 04B là linh kiện không thể thiếu trong các lĩnh vực:

  • Ngành bao bì & đóng gói: Truyền động trong các máy dán nhãn, máy đóng gói tự động cỡ nhỏ.

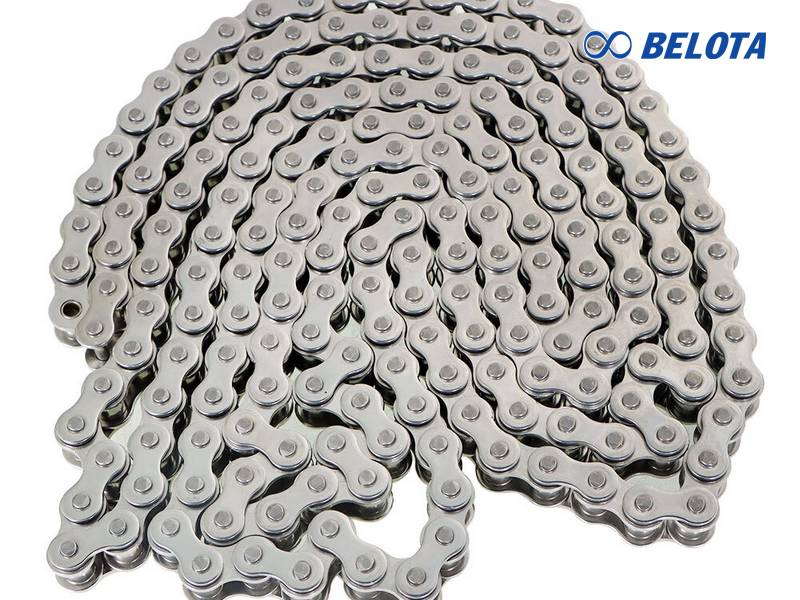

  • Ngành thực phẩm: Sử dụng phiên bản xích Inox 04B cho các băng tải chế biến bánh kẹo, dược phẩm (nơi yêu cầu vệ sinh an toàn thực phẩm cao).

  • Thiết bị điện tử: Dùng trong các dây chuyền lắp ráp linh kiện, máy in công nghiệp.

  • Băng tải nhẹ: Các hệ thống băng tải mini vận chuyển sản phẩm nhẹ trong nhà máy.

Mua Xích 04B Chính Hãng Ở Đâu Giá Tốt?

Xích 04B là dòng xích nhỏ, yêu cầu độ tinh xảo cao. Nếu mua phải hàng gia công kém chất lượng, mắt xích sẽ nhanh bị dão, gây tiếng ồn và mòn nhông.
