Nhiều doanh nghiệp chỉ quan tâm đến việc thay lưỡi gạt băng tải khi bộ gạt hoạt động kém mà chưa chú trọng đến gia công khung bộ gạt băng tải. Thực tế, khung đỡ được gia công không đúng kích thước hoặc không phù hợp với hệ thống sẽ khiến lực ép phân bố không đều, làm giảm hiệu quả làm sạch và tăng tốc độ mài mòn của lưỡi gạt. Đầu tư gia công khung đúng theo yêu cầu kỹ thuật ngay từ đầu giúp bộ gạt vận hành ổn định và kéo dài tuổi thọ băng tải.
Cấu tạo của khung bộ gạt băng tải
Một khung bộ gạt băng tải được gia công đúng kỹ thuật gồm nhiều bộ phận phối hợp với nhau để giữ bộ gạt vận hành ổn định. Tùy theo từng hệ thống băng tải, kết cấu có thể thay đổi nhưng thường gồm các thành phần sau:
Thanh khung chính
Thanh khung chính là bộ phận chịu lực của toàn bộ cụm gạt, đồng thời liên kết các chi tiết thành một kết cấu thống nhất. Bộ phận này cần có độ cứng cao để hạn chế biến dạng khi làm việc trong thời gian dài.
Giá đỡ lưỡi gạt
Giá đỡ là vị trí lắp lưỡi gạt và giữ đúng góc làm việc theo thiết kế. Kết cấu giá đỡ cần thuận tiện cho việc tháo lắp và thay thế lưỡi gạt, giúp rút ngắn thời gian bảo trì.
Cơ cấu điều chỉnh lực ép
Cơ cấu này giúp duy trì lực ép giữa lưỡi gạt và băng tải trong quá trình vận hành. Tùy yêu cầu sử dụng, có thể lựa chọn:
- Vít me: Điều chỉnh lực ép chính xác, phù hợp với các hệ thống cần căn chỉnh thường xuyên.
- Tăng đơ: Kết cấu đơn giản, dễ sử dụng và bảo trì.
- Lò xo: Tự động bù lực khi lưỡi gạt mòn, giảm số lần điều chỉnh thủ công.
- Khí nén: Thích hợp với hệ thống tự động hóa, cho phép điều chỉnh lực ép đồng đều và linh hoạt.
Mỗi phương án đều có ưu điểm riêng, việc lựa chọn phụ thuộc vào điều kiện vận hành và yêu cầu kỹ thuật của từng dây chuyền.
Gối đỡ và vị trí lắp đặt
Gối đỡ giúp tăng độ cứng cho khung, hạn chế rung lắc và giữ lực ép ổn định trong quá trình làm việc. Khi gia công, vị trí gối đỡ cần được tính toán phù hợp để lực tác động phân bố đều trên toàn bộ chiều rộng băng tải.

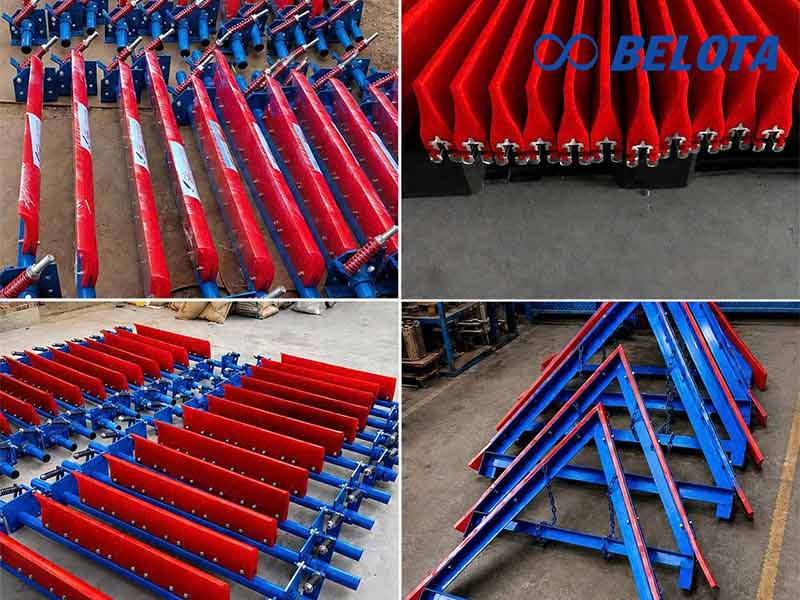

Cấu tạo hoàn chỉnh của bộ dao gạt băng tải điều chỉnh lực ép bằng lò xo
Khung bộ gạt băng tải có vai trò gì trong hệ thống?
Khung là bộ phận giữ toàn bộ cơ cấu gạt ở đúng vị trí trong quá trình vận hành. Một khung được gia công đúng kỹ thuật sẽ giúp lưỡi gạt luôn duy trì góc tiếp xúc và lực ép phù hợp với bề mặt băng tải, đồng thời hạn chế rung lắc khi hệ thống hoạt động liên tục.
Thay vì chỉ là một chi tiết để lắp lưỡi gạt, khung còn quyết định sự ổn định của cả bộ gạt. Khi khung bị cong, lệch hoặc thiếu độ cứng, lực ép sẽ phân bố không đều, khiến vật liệu khó được làm sạch và lưỡi gạt cũng mòn nhanh hơn.
Khi nào nên gia công mới hoặc thay thế khung bộ gạt?
Khung bộ gạt nên được thay mới khi đã bị cong vênh, ăn mòn hoặc không còn phù hợp với hệ thống sau khi cải tạo, nâng cấp. Đây cũng là lựa chọn cần cân nhắc nếu doanh nghiệp chuyển sang sử dụng loại lưỡi gạt có thiết kế hoặc kích thước khác.
Nhiều đơn vị vẫn lựa chọn hàn vá để tiếp tục sử dụng khung cũ nhằm tiết kiệm chi phí. Tuy nhiên, sau nhiều lần sửa chữa, kết cấu khung thường không còn giữ được độ chính xác ban đầu, dẫn đến việc bộ gạt phải điều chỉnh thường xuyên và hiệu quả làm sạch cũng giảm theo.

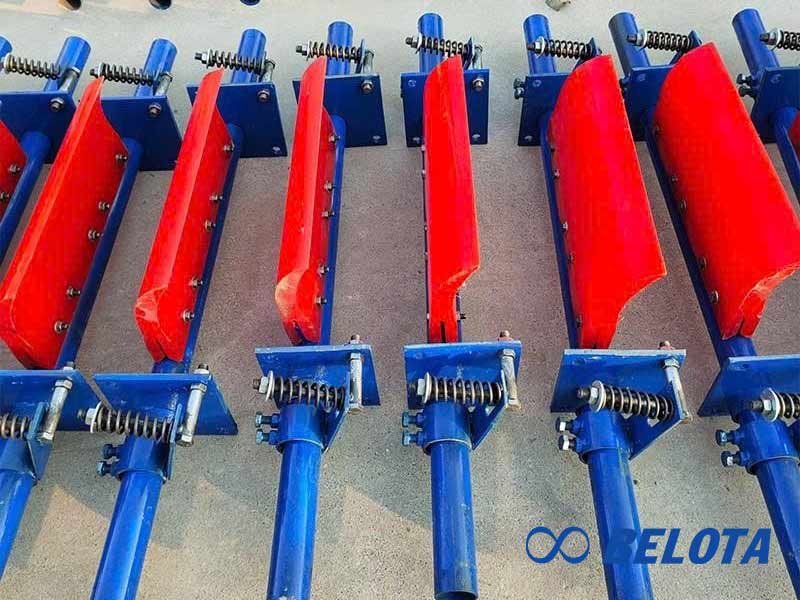

Những bộ gạt băng tải được chế tạo phù hợp với hệ thống băng tải nhà máy
Vật liệu thường dùng để gia công khung bộ gạt băng tải
Vật liệu là một trong những yếu tố ảnh hưởng trực tiếp đến độ bền, khả năng làm việc và chi phí gia công khung bộ gạt băng tải. Mỗi loại vật liệu phù hợp với một điều kiện vận hành khác nhau, vì vậy cần lựa chọn dựa trên môi trường sử dụng thay vì chỉ dựa vào giá thành.
| Vật liệu | Đặc điểm | Môi trường phù hợp |
|---|---|---|
| Thép CT3 | Chi phí thấp, dễ gia công, độ bền cơ học cao | Nhà máy, xưởng sản xuất thông thường |
| Thép sơn tĩnh điện | Chống gỉ tốt hơn thép thường, tăng độ bền bề mặt | Kho vận, nhà xưởng, môi trường ít ăn mòn |
| Inox 304 | Chống ăn mòn tốt, bề mặt nhẵn, dễ vệ sinh | Ngành thực phẩm, đồ uống, dược phẩm |
| Inox 316 | Khả năng chống ăn mòn và hóa chất vượt trội, chịu môi trường khắc nghiệt | Công nghiệp hóa chất, môi trường ven biển, thủy sản |
Khi lựa chọn vật liệu, doanh nghiệp nên cân nhắc điều kiện làm việc thực tế, yêu cầu về độ bền, khả năng chống ăn mòn và ngân sách đầu tư. Việc chọn đúng vật liệu sẽ giúp khung đáp ứng yêu cầu vận hành mà không phát sinh chi phí không cần thiết.
Không phải hệ thống nào cũng cần sử dụng inox 316. Ngược lại, nếu môi trường làm việc không phù hợp nhưng vẫn chọn vật liệu có khả năng chống ăn mòn thấp, khung có thể xuống cấp nhanh và làm tăng chi phí bảo trì hoặc thay thế sau này.

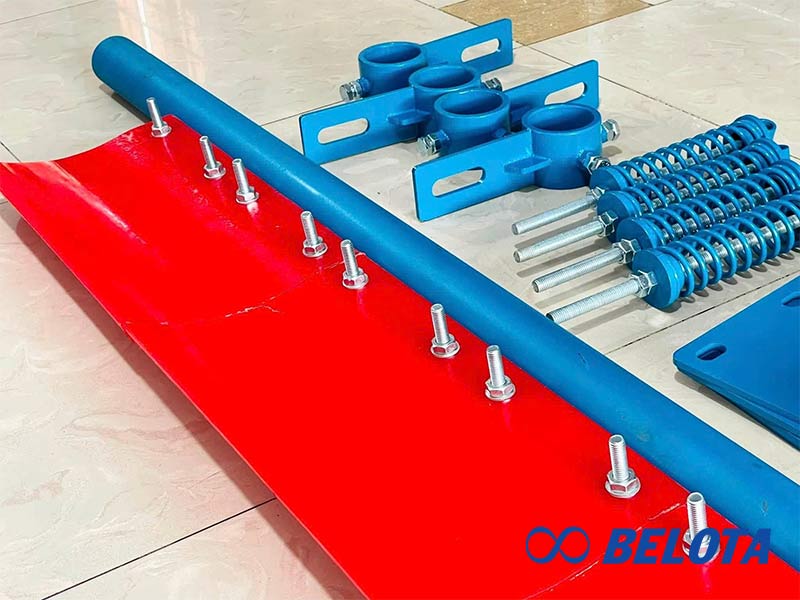

Bộ dao gạt băng tải được chế tạo bằng thép được phủ sơn tĩnh điện
Quy trình gia công khung bộ gạt băng tải
Quy trình gia công khung bộ gạt băng tải thường bắt đầu bằng việc khảo sát kích thước băng tải, vị trí lắp đặt và điều kiện vận hành thực tế. Những thông số này là cơ sở để thiết kế khung phù hợp với từng hệ thống, hạn chế việc phải chỉnh sửa khi lắp đặt.
Sau khi hoàn thiện bản vẽ kỹ thuật, khung được gia công bằng các công đoạn như cắt, khoan, hàn và lắp ráp theo đúng kích thước thiết kế. Tùy theo vật liệu sử dụng, bề mặt có thể được sơn hoặc xử lý chống ăn mòn để tăng độ bền trong quá trình vận hành.
Trước khi bàn giao, khung cần được kiểm tra kích thước, độ cứng vững và khả năng lắp đặt nhằm đảm bảo đáp ứng đúng yêu cầu kỹ thuật của hệ thống.

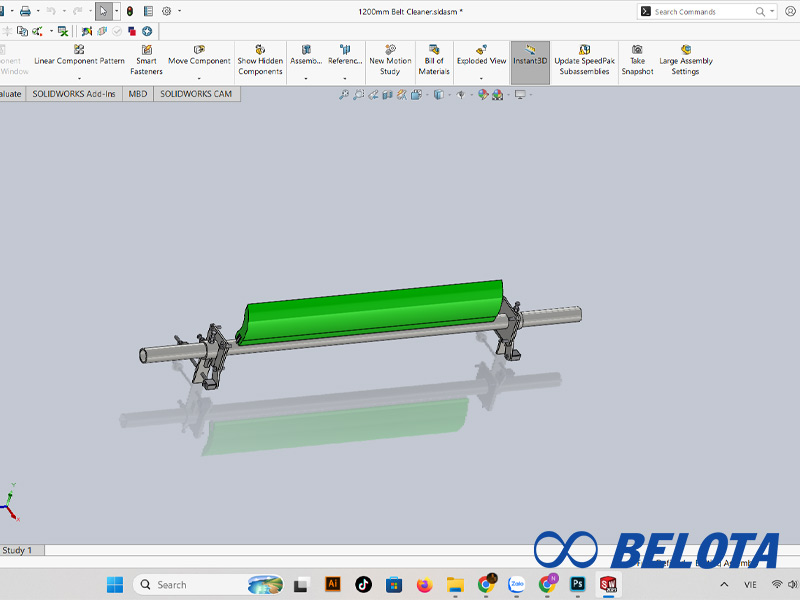

Từng bộ dao gạt băng tải được lên bản vẽ chi tiết
Tiêu chí lựa chọn đơn vị gia công khung bộ gạt băng tải
Khi lựa chọn đơn vị gia công khung bộ gạt băng tải, doanh nghiệp nên ưu tiên những đơn vị có khả năng thiết kế theo yêu cầu thay vì chỉ gia công theo mẫu có sẵn. Việc hiểu rõ nguyên lý hoạt động của bộ gạt và hệ thống băng tải sẽ giúp sản phẩm sau khi hoàn thiện phù hợp với điều kiện vận hành thực tế.
Bên cạnh đó, năng lực gia công cũng là yếu tố cần xem xét. Đơn vị có quy trình sản xuất rõ ràng, thiết bị gia công phù hợp và kiểm soát chất lượng trước khi xuất xưởng sẽ giúp đảm bảo độ chính xác của sản phẩm. Chính sách hỗ trợ lắp đặt và bảo hành cũng là một tiêu chí quan trọng để doanh nghiệp yên tâm trong quá trình sử dụng.
Những sai lầm thường gặp khi đặt gia công khung bộ gạt băng tải
Nhiều sự cố phát sinh sau khi lắp đặt không đến từ quá trình gia công mà bắt nguồn từ việc cung cấp thiếu thông tin hoặc lựa chọn vật liệu chưa phù hợp. Một số sai sót thường gặp gồm:
- Chỉ cung cấp chiều rộng băng tải mà thiếu các thông số như đường kính rulo hoặc vị trí lắp đặt.
- Không khảo sát không gian lắp đặt thực tế trước khi gia công.
- Chọn vật liệu theo giá thành thay vì điều kiện vận hành.
- Chưa tính đến khả năng thay thế hoặc bảo trì lưỡi gạt sau này.
Chỉ một sai số nhỏ ở vị trí lắp đặt cũng có thể làm lực ép phân bố không đều, ảnh hưởng đến hiệu quả làm sạch và tuổi thọ của bộ gạt.
Belota nhận gia công khung bộ gạt băng tải theo yêu cầu
Belota cung cấp dịch vụ gia công khung bộ gạt băng tải theo bản vẽ kỹ thuật hoặc theo thông số thực tế của từng hệ thống. Trường hợp khách hàng chưa có bản vẽ, đội ngũ kỹ thuật có thể khảo sát hiện trường để đưa ra phương án gia công phù hợp với điều kiện lắp đặt và yêu cầu vận hành.
Khung được gia công từ nhiều loại vật liệu như thép CT3, thép sơn tĩnh điện, inox 304 hoặc inox 316, tùy theo môi trường làm việc và yêu cầu sử dụng. Ngoài khung chính, Belota cũng gia công các chi tiết đi kèm như giá đỡ, cơ cấu điều chỉnh lực ép và các bộ phận liên quan nhằm đảm bảo khả năng lắp đặt đồng bộ. Trong quá trình sản xuất, từng chi tiết được gia công theo đúng kích thước thiết kế và kiểm tra trước khi bàn giao.
FAQ – Câu hỏi thường gặp về gia công khung bộ gạt băng tải
Khung bộ gạt băng tải có thể gia công theo kích thước riêng không?
Trả lời: Có. Tại Belota, chúng tôi gia công khung bộ gạt băng tải tùy chỉnh dựa trên kích thước băng tải, không gian lắp đặt và thiết kế bộ gạt hiện có của doanh nghiệp, đảm bảo độ khớp nối tuyệt đối.
Thời gian gia công khung bộ gạt băng tải mất bao lâu?
Trả lời: Thông thường, tiến độ hoàn thiện dao động từ 3-7 ngày làm việc tùy vào độ phức tạp của kết cấu và loại vật liệu. Chúng tôi luôn cam kết bàn giao đúng tiến độ để không làm gián đoạn dây chuyền sản xuất của bạn.
Có thể thay khung mới nhưng giữ lại lưỡi gạt cũ không?
Trả lời: Hoàn toàn được. Belota sẽ thiết kế giá đỡ lưỡi gạt tương thích với loại bạn đang dùng, giúp tiết kiệm chi phí đầu tư đáng kể trong khi vẫn đảm bảo hiệu suất làm sạch tối ưu.
Kết luận
Khung bộ gạt băng tải được gia công đúng kỹ thuật giúp bộ gạt làm việc ổn định, duy trì hiệu quả làm sạch và giảm các chi phí phát sinh trong quá trình vận hành. Vì vậy, doanh nghiệp nên lựa chọn đơn vị có kinh nghiệm về cơ khí và hệ thống băng tải để đảm bảo sản phẩm phù hợp với điều kiện làm việc thực tế. Nếu doanh nghiệp đang tìm kiếm đơn vị gia công khung bộ gạt băng tải theo yêu cầu, Belota sẵn sàng tư vấn phương án phù hợp với từng hệ thống. Liên hệ Belota để được hỗ trợ từ khảo sát, thiết kế đến chế tạo và lắp đặt.
