Phụ kiện nhôm định hình có nhiều loại như ke góc, bọ nhôm, con trượt, chân đế, bản lề, tấm kết nối và nút bịt đầu. Tùy loại profile nhôm và kết cấu cần lắp, người dùng cần chọn đúng phụ kiện vật tư về kích thước, kiểu liên kết và khả năng chịu lực để khung máy, băng tải, bàn thao tác hoặc giá kệ chắc chắn, dễ lắp ráp và điều chỉnh. Bài viết dưới đây giúp bạn phân biệt các loại phụ kiện, hiểu công dụng và cách lựa chọn phù hợp trước khi mua.
Phụ kiện nhôm định hình là gì?
Phụ kiện nhôm định hình là các linh kiện và chi tiết cơ khí dùng để liên kết, cố định, điều chỉnh và hoàn thiện thanh nhôm định hình trong quá trình lắp ráp khung máy, băng tải, bàn thao tác, giá kệ và các kết cấu công nghiệp. Thay vì hàn cố định, các chi tiết như ke góc, bu lông, đai ốc, bọ nhôm và con trượt được lắp trực tiếp vào thanh nhôm, đặc biệt là thông qua rãnh chữ T, giúp kết cấu dễ tháo lắp và điều chỉnh khi cần thay đổi thiết kế.

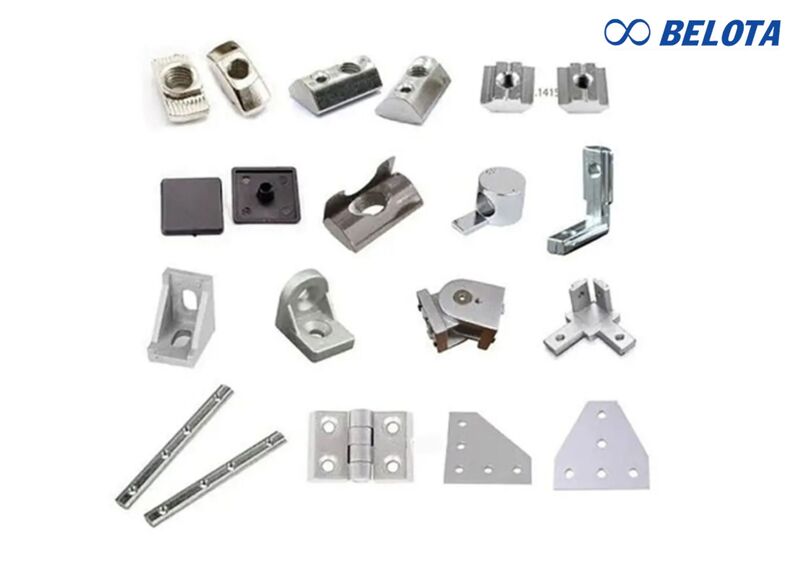

Phụ kiện nhôm định hình là các linh kiện và chi tiết cơ kh
Lợi ích khi sử dụng phụ kiện lắp ghép nhôm định hình
Phụ kiện lắp ghép giúp kết nối các thanh nhôm định hình nhanh chóng, tạo kết cấu chắc chắn và thuận tiện điều chỉnh. Một số lợi ích nổi bật:
- Lắp ráp nhanh: Ke góc, bọ nhôm, bu lông và đai ốc giúp liên kết profile mà không cần hàn.
- Dễ điều chỉnh: Con trượt và đai ốc rãnh T cho phép thay đổi vị trí phụ kiện theo kết cấu thực tế.
- Dễ tháo lắp: Có thể tháo rời, sửa chữa, thay đổi hoặc tái sử dụng khi cần.
- Kết cấu ổn định: Chân đế, ke góc và tấm kết nối giúp tăng độ chắc chắn cho khung máy, băng tải và giá kệ.
- Linh hoạt khi mở rộng: Dễ bổ sung thanh nhôm, thiết bị, bánh xe hoặc phụ kiện băng tải khác vào hệ thống.
- Hoàn thiện thẩm mỹ: Nút bịt đầu, gioăng cao su và các phụ kiện hoàn thiện giúp kết cấu gọn gàng hơn.

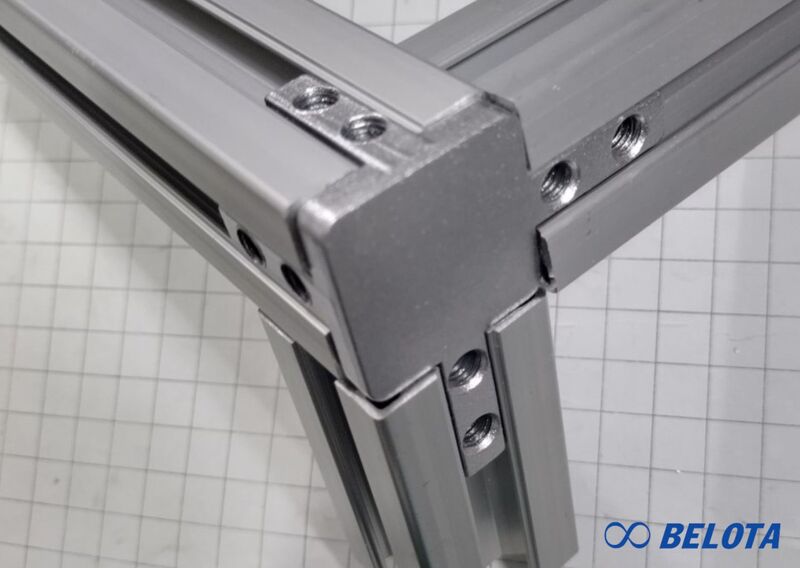

Lợi ích khi sử dụng phụ kiện lắp ghép nhôm định hình
Các loại phụ kiện nhôm định hình phổ biến
Ke góc nhôm định hình
Ke góc dùng để nối các thanh nhôm tại vị trí giao nhau, phổ biến nhất là góc vuông. Ke có thể kết hợp với bu lông, đai ốc hoặc bọ nhôm để tăng độ chắc chắn cho khung. Một số dạng như ke L, ke 3D hoặc ke liên kết ẩn phù hợp với những yêu cầu khác nhau về kết cấu và thẩm mỹ.

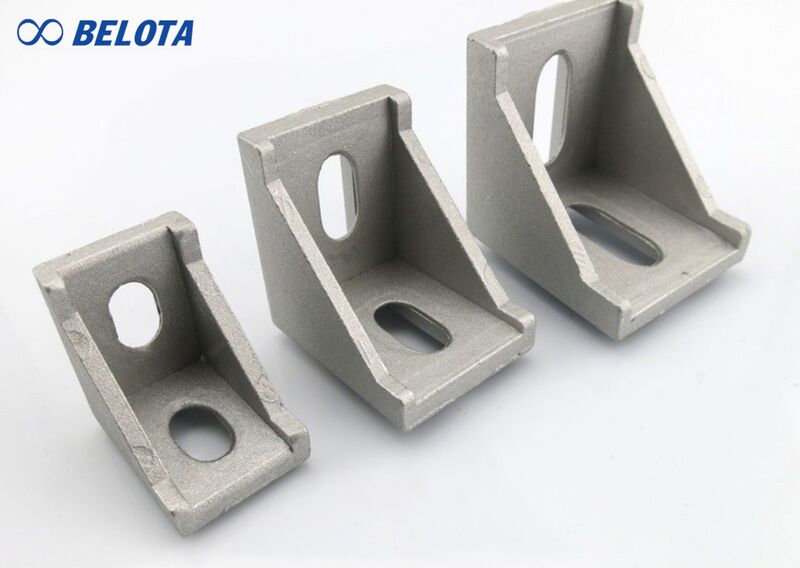

Ke góc nhôm định hình

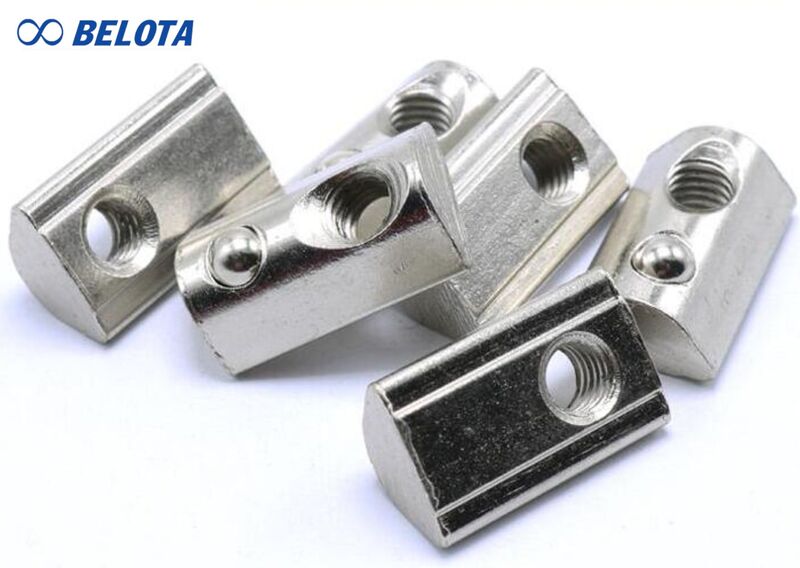

Bọ nhôm và con trượt
Bọ nhôm, con trượt và đai ốc rãnh T được lắp vào rãnh của thanh nhôm định hình để cố định các chi tiết, thiết bị hoặc phụ kiện lên khung. Ưu điểm của nhóm này là có thể trượt đến vị trí cần thiết trước khi siết cố định, thuận tiện khi điều chỉnh hoặc thay đổi kết cấu.
Bọ nhôm và con trượt

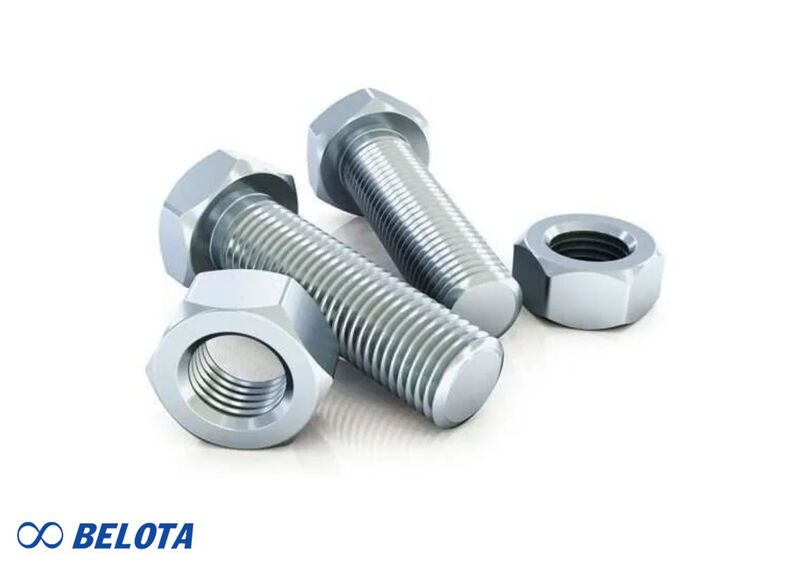

Bu lông và đai ốc
Bu lông và đai ốc là chi tiết liên kết cơ bản trong hệ nhôm định hình, thường kết hợp với ke góc, bọ nhôm hoặc tấm kết nối. Việc lựa chọn kích thước bu lông và loại đai ốc cần phù hợp với kích thước rãnh và tiết diện profile để đảm bảo mối ghép chắc chắn.
Bu lông và đai ốc
Tấm nối và chi tiết liên kết
Tấm kết nối dùng để liên kết từ hai thanh nhôm trở lên, đặc biệt khi cần nối các profile trên cùng một mặt phẳng. Tùy kết cấu, tấm có thể có dạng T, L hoặc X, giúp tăng khả năng liên kết mà không cần hàn.

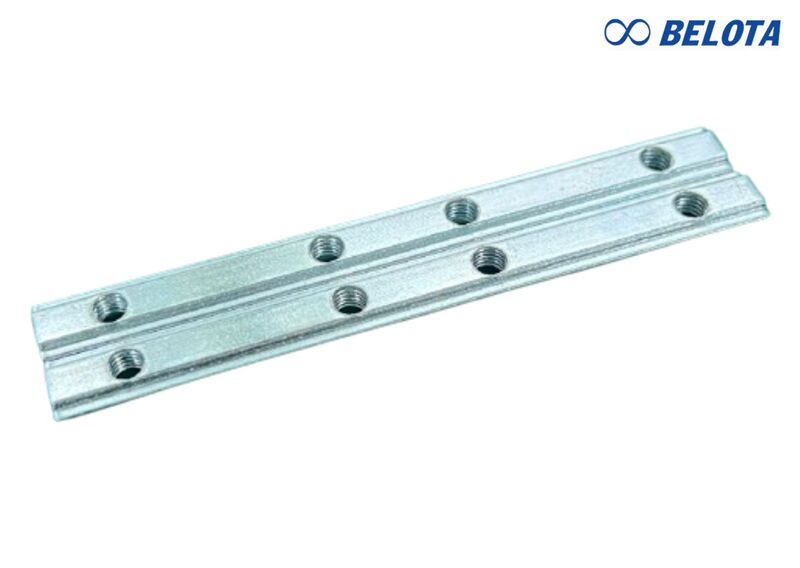

Tấm nối và chi tiết liên kết
Chân tăng chỉnh và bánh xe
Chân tăng chỉnh có tác dụng cân bằng, cố định và điều chỉnh chiều cao cho khung máy, bàn thao tác hoặc giá kệ. Trong khi đó, bánh xe phù hợp với các kết cấu cần di chuyển như xe đẩy, bàn thao tác và giá chứa hàng. Khi chọn bánh xe, cần tính tổng tải trọng của khung và hàng hóa, đồng thời xem xét đường kính bánh, vật liệu bánh, khả năng chịu tải và điều kiện mặt sàn.

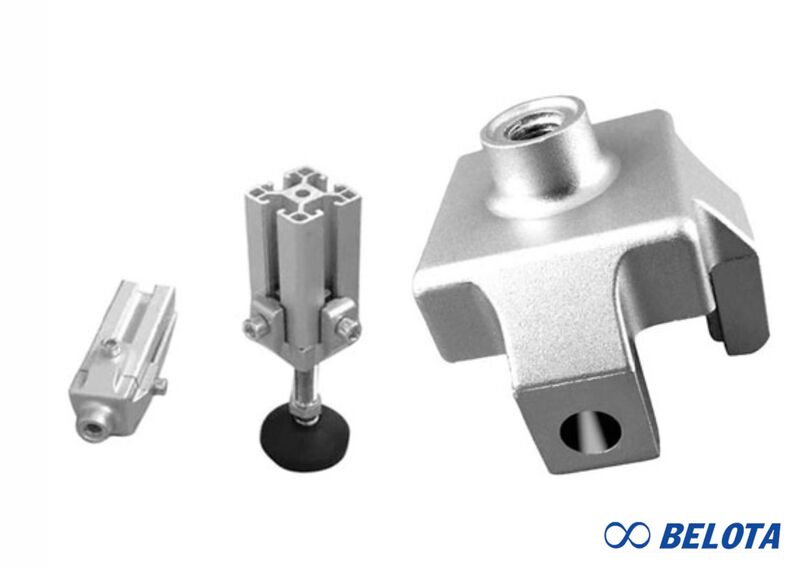

Chân tăng chỉnh và bánh xe
Bản lề, tay nắm và phụ kiện đóng mở
Bản lề, tay nắm và khóa thường được lắp cho cửa tủ máy, cửa khung bảo vệ và các bộ phận cần đóng mở. Tùy loại, phụ kiện có thể lắp trực tiếp vào rãnh nhôm, giúp giảm bớt công đoạn khoan hoặc gia công thêm. Với cửa máy, nên lựa chọn bản lề dựa trên kích thước cánh, khối lượng tấm che và tần suất đóng mở để đảm bảo khả năng vận hành ổn định.

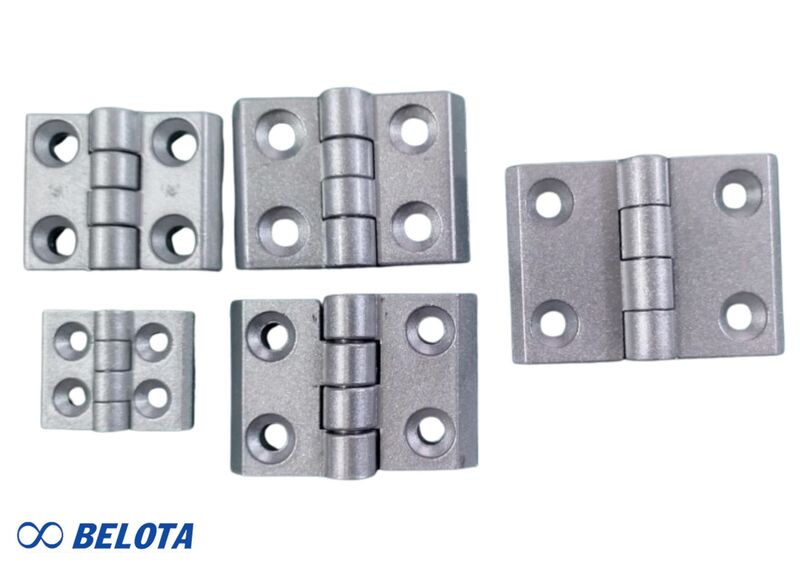

Bản lề, tay nắm và phụ kiện đóng mở
Kẹp kính, gioăng và phụ kiện lắp tấm
Nhóm phụ kiện này có nhiệm vụ cố định kính, mica, acrylic, polycarbonate hoặc tấm nhựa vào khung nhôm. Kẹp và gioăng cần được lựa chọn theo độ dày tấm, kích thước rãnh và kiểu thanh nhôm để tấm được giữ chắc, hạn chế rung hoặc xê dịch.
Ngoài ra, nút bịt đầu thanh nhôm thường được sử dụng để che phần đầu thanh, tăng tính hoàn thiện cho khung và hạn chế bụi lọt vào bên trong.

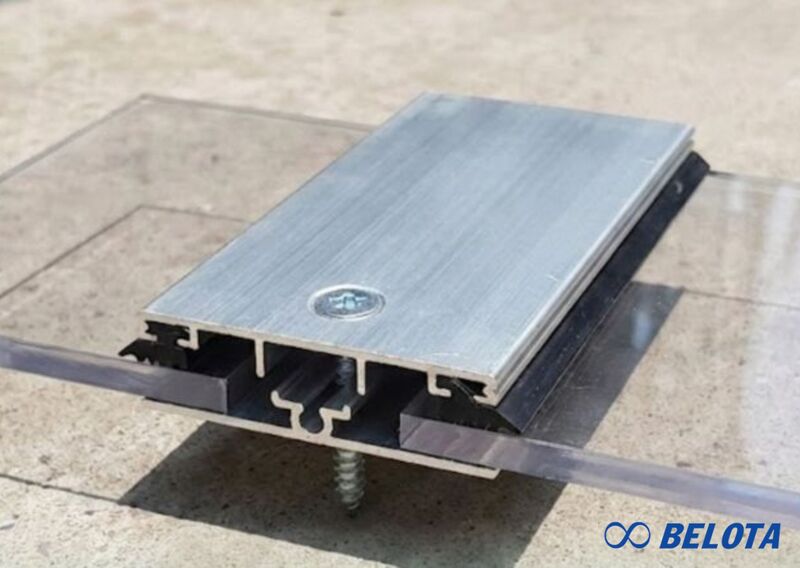

Kẹp kính, gioăng và phụ kiện lắp tấm
Ứng dụng của phụ kiện nhôm định hình trong công nghiệp
Khung máy và thiết bị
Phụ kiện nhôm định hình được sử dụng để lắp khung máy, khung bảo vệ, giá đỡ thiết bị và vách che chắn trong các dây chuyền sản xuất. Kết cấu dạng module phù hợp với những hệ thống thường xuyên cần thay đổi vị trí thiết bị hoặc mở rộng thêm bộ phận.
Bàn thao tác và giá kệ
Ke góc, chân tăng chỉnh, bánh xe và các phụ kiện liên kết được sử dụng trong bàn thao tác công nghiệp, giá để linh kiện, kệ chứa hàng và xe đẩy. Tùy tải trọng, có thể lựa chọn hệ nhôm và quy cách phụ kiện tương ứng.
Hệ thống băng tải
Trong hệ thống băng tải, phụ kiện được dùng tại khung băng tải, chân đỡ, thanh chắn sản phẩm, gá cảm biến và vị trí lắp thiết bị phụ trợ. Các điểm liên kết cần đảm bảo độ cứng và độ vuông của khung để hạn chế sai lệch trong quá trình vận hành.
Vách bảo vệ và tủ máy
Nhôm định hình kết hợp với kẹp tấm, gioăng, bản lề và tay nắm có thể tạo thành vách mica, kính, polycarbonate, cửa bảo vệ hoặc khung tủ máy. Cách lắp này thuận tiện khi cần tháo tấm che để kiểm tra và bảo trì thiết bị bên trong.
Cách chọn phụ kiện nhôm định hình phù hợp
Xác định kích thước thanh nhôm
Các hệ nhôm như 2020, 3030, 4040, 4080 có kích thước thanh và rãnh khác nhau. Vì vậy, cần xác định chính xác mã hệ nhôm trước khi chọn ke, đai ốc T, bulong hoặc phụ kiện lắp tấm.
Không nên chỉ dựa vào kích thước cạnh ngoài của thanh nhôm, bởi cùng một kích thước profile vẫn có thể khác nhau về cấu tạo rãnh và quy cách liên kết.
Kiểm tra kích thước rãnh và quy cách ren
Rãnh T quyết định khả năng tương thích giữa thanh nhôm và phụ kiện. Khi lựa chọn cần kiểm tra bề rộng rãnh, loại đai ốc T, đường kính ren và bước ren. Sai quy cách có thể khiến đai ốc không trượt được vào rãnh hoặc bulong không thể siết đúng vị trí.
Xác định tải trọng và điều kiện làm việc
Khung bàn thao tác, giá kệ và khung máy có yêu cầu chịu lực khác nhau. Với kết cấu chịu tải hoặc thường xuyên rung động, cần xem xét kích thước ke, chiều dày phụ kiện, số lượng điểm liên kết và phương án bố trí mối ghép.
Xem xét môi trường sử dụng
Đối với khu vực có độ ẩm cao, nhiều bụi, thường xuyên vệ sinh hoặc có yêu cầu chống ăn mòn, cần lựa chọn vật liệu phụ kiện phù hợp. Với môi trường sản xuất đặc thù, nên xem xét cả vật liệu bulong, ke, bánh xe và các chi tiết tiếp xúc trực tiếp với môi trường.
Dự trù đầy đủ số lượng
Khi lập danh sách vật tư, cần tính riêng số lượng ke góc, đai ốc T, bulong, chân tăng chỉnh, bánh xe, bản lề, tay nắm và phụ kiện lắp tấm theo từng vị trí trên bản vẽ. Việc lập danh sách trước khi gia công và lắp ráp giúp hạn chế thiếu phụ kiện trong quá trình thi công.

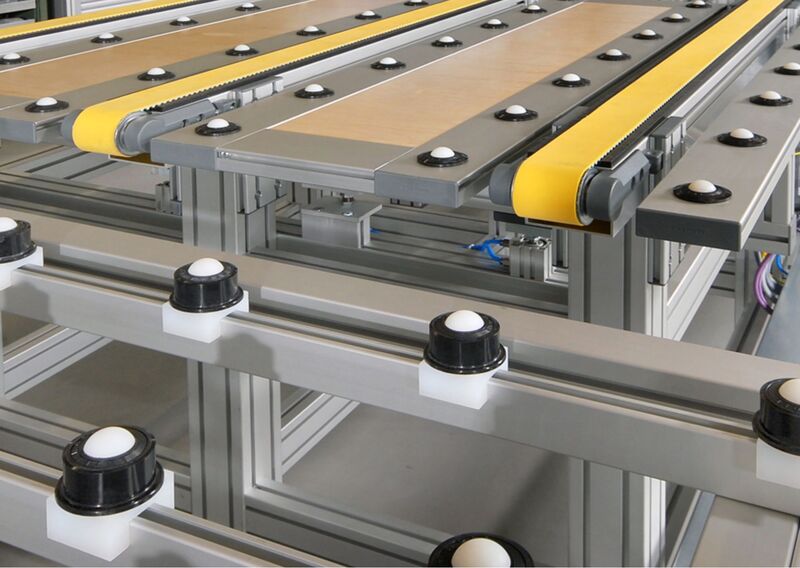

Ứng dụng của phụ kiện nhôm định hình trong công nghiệp
Câu hỏi thường gặp?
Nên dùng ke góc hay liên kết ẩn cho nhôm định hình?
Nếu ưu tiên dễ lắp đặt, dễ điều chỉnh và thuận tiện bảo trì, ke góc là lựa chọn phổ biến. Liên kết ẩn cho bề mặt gọn và đẹp hơn, nhưng thường yêu cầu gia công chính xác hơn. Với khung máy hoặc kết cấu cần tháo lắp thường xuyên, nên cân nhắc cách liên kết ngay từ khâu thiết kế.
Phụ kiện nhôm định hình có tháo ra lắp lại được không?
Có. Hệ nhôm định hình sử dụng các mối ghép bằng bulong và đai ốc nên có thể tháo ra khi cần thay đổi hoặc mở rộng kết cấu. Sau nhiều lần tháo lắp, nên kiểm tra ren, bulong, đai ốc và vị trí tiếp xúc của mối ghép để đảm bảo khung vẫn chắc chắn.
Phụ kiện nhôm định hình có dùng chung cho mọi loại nhôm không?
Không. Mỗi loại thanh nhôm có kích thước rãnh và quy cách lắp khác nhau. Khi mua nên kiểm tra kích thước thanh, chiều rộng rãnh, loại ren và kích thước bulong để tránh chọn nhầm phụ kiện.
Kết luận
Phụ kiện nhôm định hình phù hợp cho nhiều kết cấu trong nhà máy như khung máy, bàn thao tác, giá đỡ và hệ thống băng tải. Việc lựa chọn đúng quy cách giúp kết cấu chắc chắn, thuận tiện lắp đặt. Belota chuyên cung cấp thiết bị truyền động công nghiệp, băng tải và phụ kiện nhôm định hình phục vụ nhiều nhu cầu sản xuất. Quý doanh nghiệp có nhu cầu, vui lòng liên hệ Belota để được tư vấn sản phẩm phù hợp.
