Con lăn cao su được sử dụng rộng rãi trong hệ thống băng tải và dây chuyền sản xuất. Lớp cao su bọc bên ngoài giúp tăng độ bám, giảm trượt, hạn chế rung động và bảo vệ bề mặt sản phẩm trong quá trình vận chuyển. Hiệu quả vận hành của con lăn phụ thuộc vào vật liệu bọc, kết cấu lõi, độ cứng cao su và điều kiện làm việc. Mỗi ứng dụng sẽ yêu cầu những thông số kỹ thuật khác nhau để đảm bảo độ bền và hiệu suất sử dụng. Bài viết này sẽ giúp doanh nghiệp hiểu rõ cấu tạo, vật liệu bọc và các tiêu chí quan trọng để lựa chọn con lăn cao su phù hợp với từng nhu cầu vận hành.
Cấu tạo và nguyên lý hoạt động của con lăn cao su
Cấu tạo
Con lăn cao su là loại con lăn công nghiệp có lõi kim loại được bọc một lớp cao su bên ngoài. Gồm 3 thành phần chính như sau:
- Trục con lăn (lõi kim loại): Là bộ phận chịu lực chính, thường được chế tạo từ thép C45, thép mạ kẽm hoặc inox tùy theo tải trọng và môi trường làm việc.
- Lớp keo liên kết: Được sử dụng để liên kết chặt giữa lõi kim loại và lớp cao su bên ngoài, giúp hạn chế tình trạng bong tróc khi con lăn chịu tải hoặc vận hành liên tục.
- Lớp vỏ cao su: Bao bọc bên ngoài lõi kim loại, có thể làm từ cao su tự nhiên hoặc cao su tổng hợp. Độ cứng và loại cao su được lựa chọn theo yêu cầu về giảm chấn, độ bám, khả năng chống mài mòn hoặc chống dầu.
So với con lăn thép, con lăn cao su có độ bám tốt hơn, giúp hạn chế trượt, giảm rung và bảo vệ bề mặt sản phẩm khi tiếp xúc. Vì vậy, loại con lăn này thường được lựa chọn cho những ứng dụng yêu cầu độ ổn định và hạn chế làm hư hỏng vật liệu.

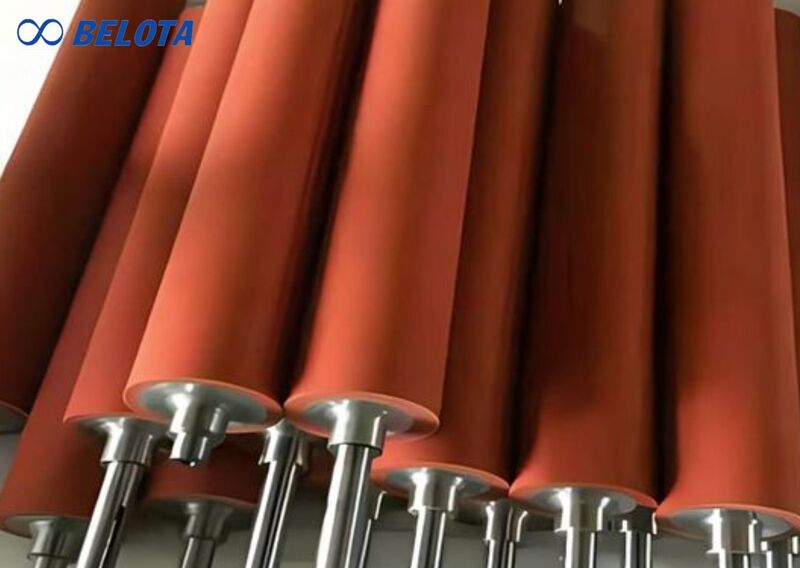

Con lăn cao su là loại con lăn công nghiệp có lõi kim loại được bọc một lớp cao su bên ngoài
Nguyên lý hoạt động
Trong quá trình vận hành, lớp cao su tiếp xúc trực tiếp với băng tải hoặc vật liệu để tạo lực ma sát, giúp truyền động và dẫn hướng ổn định. Đồng thời, lớp cao su còn hấp thụ một phần rung động, giảm va đập và hạn chế mài mòn cho cả con lăn lẫn sản phẩm.
Hiệu quả làm việc của con lăn phụ thuộc vào ba yếu tố chính: hệ số ma sát của vật liệu bọc, khả năng đàn hồi của lớp cao su và độ đồng đều của tải trọng trên toàn bộ chiều dài con lăn.
Thông số kỹ thuật tham khảo con lăn bọc cao su
- Vật liệu lõi con lăn:Thép C45/ inox 304/316/ nhôm.
- Vật liệu lớp bọc: Cao su tự nhiên, cao su tổng hợp như NBR, SBR, EPDM hoặc PU.
- Đường kính con lăn: Ø34, Ø42, Ø49, Ø60.
- Chiều dài con lăn: Từ 150 - 3.500 mm.
- Độ dày lớp bọc: Khoảng 3 - 20 mm, tùy mục đích sử dụng.
- Độ cứng bề mặt: Thường trong khoảng 50 - 80 Shore A.
- Nhiệt độ làm việc: Khoảng -20°C đến 120°C, phụ thuộc vào loại vật liệu bọc.
- Khả năng chịu tải: Có thể từ 50 kg đến 5.000 kg, tùy kích thước, kết cấu lõi và thiết kế con lăn.
- Phân loại con lăn cao su theo cấu tạo và ứng dụng.
Tùy theo điều kiện vận hành và loại sản phẩm, con lăn cao su được thiết kế với nhiều cấu hình khác nhau để đáp ứng yêu cầu của từng dây chuyền sản xuất.

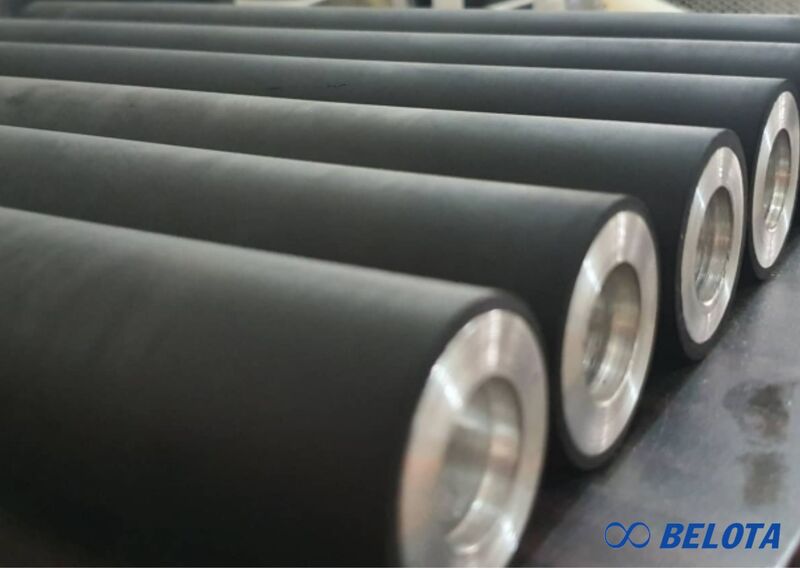

Thông số kỹ thuật tham khảo con lăn bọc cao su
Ưu điểm và hạn chế của con lăn cao su
Ưu điểm
So với con lăn kim loại thông thường, con lăn cao su được sử dụng rộng rãi trong nhiều dây chuyền sản xuất nhờ khả năng làm việc ổn định và linh hoạt với nhiều loại vật liệu.
Tăng độ bám và truyền động hiệu quả
Lớp cao su có hệ số ma sát cao hơn bề mặt thép, giúp con lăn truyền động ổn định và hạn chế hiện tượng trượt khi vận chuyển vật liệu hoặc kéo băng tải.
Giảm rung và tiếng ồn khi vận hành
Nhờ đặc tính đàn hồi, lớp cao su có khả năng hấp thụ một phần rung động và giảm tiếng ồn tốt hơn so với con lăn thép mạ kẽm có bề mặt kim loại cứng. Điều này giúp hệ thống vận hành êm hơn và hạn chế va đập với vật liệu.
Bảo vệ bề mặt sản phẩm
Đối với các vật liệu dễ trầy xước như giấy, màng nhựa, nhôm, kính hoặc bao bì, lớp cao su giúp giảm va đập và hạn chế hư hỏng trong quá trình tiếp xúc với con lăn.
Đáp ứng nhiều điều kiện làm việc
Con lăn có thể được bọc bằng nhiều loại vật liệu như NBR, EPDM, Silicone hoặc Polyurethane (PU), cho phép lựa chọn theo yêu cầu về khả năng chịu dầu, chịu nhiệt, chống mài mòn hoặc tiêu chuẩn an toàn thực phẩm.

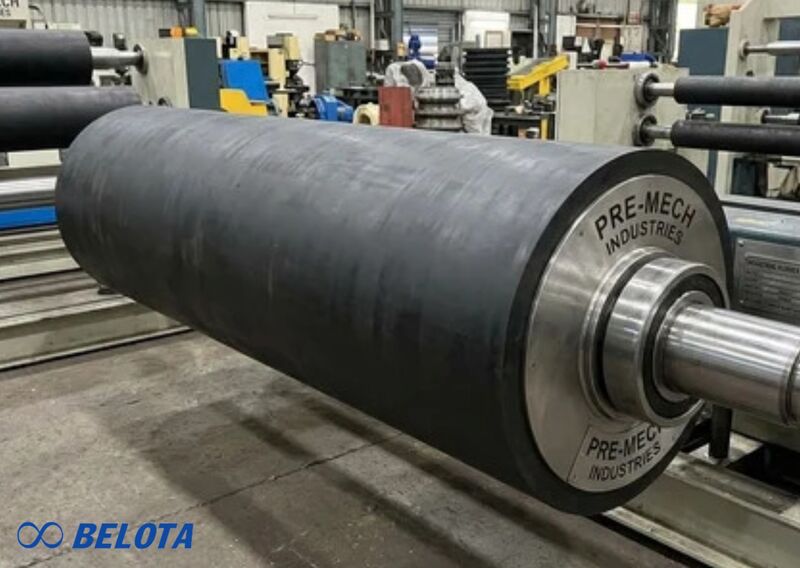

Ưu điểm và hạn chế của con lăn cao su
Hạn chế
Bên cạnh những ưu điểm, con lăn cao su cũng có một số giới hạn cần được xem xét ngay từ giai đoạn lựa chọn và thiết kế hệ thống.
Tuổi thọ phụ thuộc vào điều kiện vận hành
Lớp cao su sẽ lão hóa theo thời gian dưới tác động của tải trọng, nhiệt độ, tia UV hoặc môi trường hóa chất. Nếu làm việc vượt quá giới hạn thiết kế, bề mặt cao su có thể xuất hiện hiện tượng nứt, cứng hoặc bong tách.
Không phải vật liệu nào cũng phù hợp với mọi ứng dụng
Mỗi loại cao su có đặc tính riêng. Ví dụ, NBR phù hợp với môi trường có dầu mỡ nhưng khả năng chịu thời tiết không cao, trong khi EPDM chịu nước nóng và ozone tốt nhưng không thích hợp khi tiếp xúc lâu với dầu khoáng.
Cần kiểm tra và bảo trì định kỳ
Trong quá trình sử dụng, doanh nghiệp nên theo dõi độ mòn của lớp cao su, tình trạng ổ bi và độ đồng tâm của con lăn.
Các loại vật liệu bọc cao su và đặc tính kỹ thuật
Việc lựa chọn vật liệu bọc phù hợp ảnh hưởng trực tiếp đến độ bền, khả năng làm việc và chi phí bảo trì của con lăn. Mỗi loại cao su sẽ phù hợp với những điều kiện vận hành khác nhau.
- Cao su NBR (Nitrile): Chịu dầu mỡ và chống mài mòn tốt, thích hợp cho ngành cơ khí, gia công kim loại và các hệ thống thường xuyên tiếp xúc với dầu bôi trơn.
- Cao su EPDM: Có khả năng chịu thời tiết, ozone và nước nóng tốt, phù hợp với môi trường ngoài trời hoặc dây chuyền có hơi nước.
- Cao su Silicone: Chịu nhiệt cao, không độc hại và đáp ứng yêu cầu an toàn thực phẩm, thường được sử dụng trong ngành thực phẩm, dược phẩm và bao bì.
- Polyurethane (PU): Có độ cứng cao, khả năng chịu mài mòn và chịu tải lớn, phù hợp với các vị trí làm việc cường độ cao hoặc tải trọng lớn.
- Cao su tự nhiên (NR): Có độ đàn hồi tốt, giá thành hợp lý, thích hợp với các ứng dụng thông thường không yêu cầu khả năng chịu dầu hoặc hóa chất.

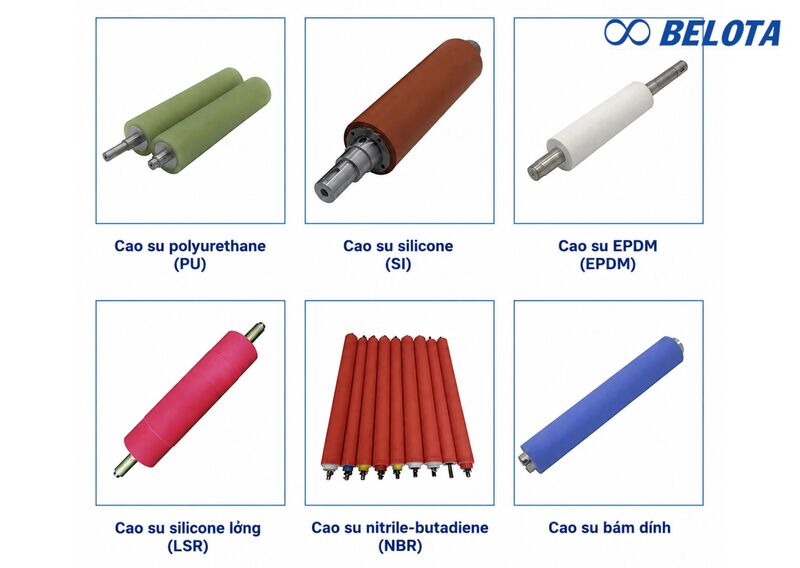

Các loại vật liệu bọc cao su và đặc tính kỹ thuật
Quy trình gia công con lăn cao su
Chất lượng của con lăn phụ thuộc không chỉ vào vật liệu mà còn ở quy trình gia công.
Quy trình sản xuất thường bắt đầu bằng việc gia công lõi thép theo kích thước và dung sai thiết kế. Sau đó, bề mặt lõi được làm sạch và xử lý để tăng khả năng bám dính giữa kim loại và lớp cao su.
Tiếp theo, cao su được bọc lên lõi và lưu hóa ở nhiệt độ, áp suất phù hợp nhằm tạo liên kết bền vững giữa hai vật liệu. Sau khi lưu hóa, con lăn được tiện và mài hoàn thiện để đạt đúng kích thước, độ đồng tâm và độ nhẵn bề mặt theo yêu cầu.
Trước khi xuất xưởng, sản phẩm được kiểm tra các chỉ tiêu như kích thước, độ đảo, độ đồng tâm, độ cứng Shore A và độ bám dính của lớp cao su nhằm đảm bảo chất lượng và độ ổn định khi vận hành.
Ứng dụng của con lăn bọc cao su
Con lăn bọc cao su được sử dụng khi bề mặt tiếp xúc cần tăng độ bám, giảm va đập, hạn chế trầy xước hoặc bảo vệ sản phẩm. Tùy vật liệu cao su và kết cấu con lăn, sản phẩm có thể ứng dụng trong:
- Hệ thống băng tải: Dùng làm con lăn dẫn động hoặc con lăn đỡ trong một số hệ thống cần tăng ma sát giữa con lăn và dây băng.
- Ngành thép và gia công kim loại: Hỗ trợ dẫn hướng, ép hoặc vận chuyển tấm kim loại, giúp giảm nguy cơ trầy xước bề mặt sản phẩm.
- Ngành giấy và bao bì: Sử dụng trong các cụm ép, dẫn giấy, kéo giấy hoặc vận chuyển vật liệu dạng tấm.
- Ngành in ấn: Dùng trong các cơ cấu kéo, ép và dẫn hướng giấy, màng hoặc vật liệu in. Với các cụm máy có không gian lắp đặt nhỏ, con lăn mini bọc cao su có thể được sử dụng để dẫn hướng vật liệu và tạo lực ép phù hợp.
- Ngành nhựa, cao su và màng film: Hỗ trợ kéo, ép, dẫn hướng hoặc xử lý các vật liệu dạng cuộn và dạng tấm.
- Ngành dệt may: Dùng để dẫn hướng và vận chuyển vải, giúp giảm trượt và hạn chế tác động lên bề mặt vật liệu.
- Dây chuyền đóng gói: Phù hợp với các vị trí cần vận chuyển sản phẩm có bề mặt dễ trầy xước hoặc cần độ bám tốt hơn so với con lăn kim loại thông thường.
- Máy móc công nghiệp: Có thể được sử dụng làm con lăn ép, con lăn kéo, con lăn dẫn hướng hoặc con lăn truyền động, tùy theo thiết kế của từng thiết bị.

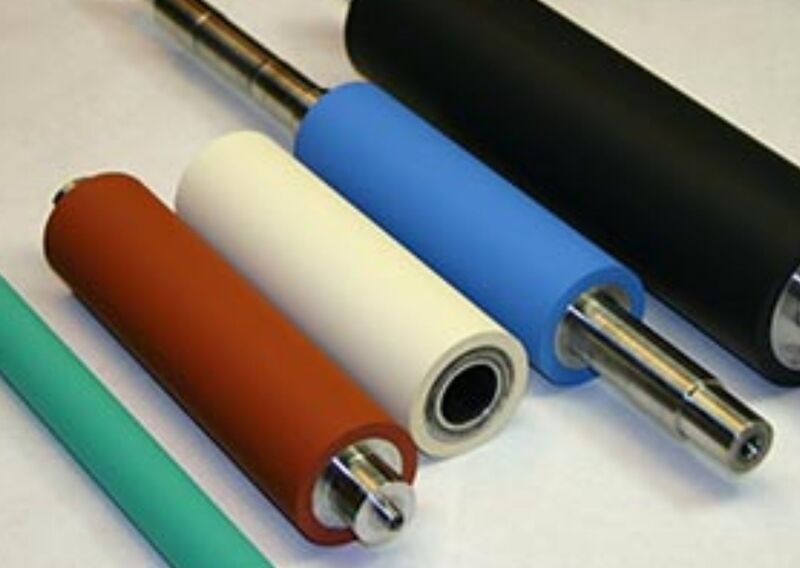

Ứng dụng của con lăn bọc cao su
Lắp đặt, bảo trì và các lỗi thường gặp
Để con lăn hoạt động ổn định, cần kiểm tra kích thước, độ đồng tâm và tình trạng ổ bi trước khi lắp đặt. Trong quá trình sử dụng, nên vệ sinh định kỳ, theo dõi độ mòn của lớp cao su và thay thế khi phát hiện dấu hiệu hư hỏng.
Một số sự cố thường gặp và hướng xử lý:
| Hiện tượng | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Bong lớp cao su | Lớp bọc bám dính kém hoặc con lăn làm việc quá tải | Gia công bọc lại hoặc thay mới |
| Con lăn quay bị đảo | Lõi thép hoặc trục không đồng tâm | Kiểm tra và cân chỉnh lại |
| Lớp cao su mòn nhanh | Chọn vật liệu không phù hợp hoặc nhiệt độ làm việc quá cao | Thay bằng vật liệu phù hợp hơn |
| Cao su bị chai, cứng | Lão hóa hoặc tiếp xúc với hóa chất không phù hợp | Thay lớp cao su mới |
| Vật liệu bị trượt | Độ cứng Shore A chưa phù hợp | Điều chỉnh hoặc lựa chọn độ cứng phù hợp với ứng dụng |
| Hệ thống rung khi vận hành | Độ đảo lớn hoặc ổ bi bị hư hỏng | Kiểm tra độ đồng tâm, cân bằng và thay ổ bi khi cần |
Đơn vị gia công con lăn bọc cao su theo yêu cầu
Băng Tải Belota nhận gia công con lăn cao su theo bản vẽ hoặc mẫu thực tế, đáp ứng yêu cầu của nhiều ngành công nghiệp. Doanh nghiệp có thể lựa chọn các vật liệu bọc như NBR, EPDM, Silicone, Polyurethane (PU) và cao su tự nhiên theo tải trọng, môi trường làm việc và yêu cầu kỹ thuật của từng hệ thống.
Mỗi sản phẩm đều được gia công và kiểm tra các chỉ tiêu quan trọng như kích thước, độ đồng tâm, độ đảo, độ cứng Shore A và độ bám dính của lớp cao su trước khi bàn giao. Đội ngũ kỹ thuật hỗ trợ tư vấn lựa chọn vật liệu, cấu tạo con lăn và thông số phù hợp với điều kiện vận hành thực tế.
Đối với các dự án theo yêu cầu, Belota hỗ trợ gia công theo bản vẽ, cung cấp hồ sơ kỹ thuật và CO/CQ khi cần. Chỉ cần cung cấp kích thước, bản vẽ hoặc mẫu con lăn, đội ngũ kỹ thuật sẽ tư vấn phương án gia công phù hợp với yêu cầu của từng hệ thống.

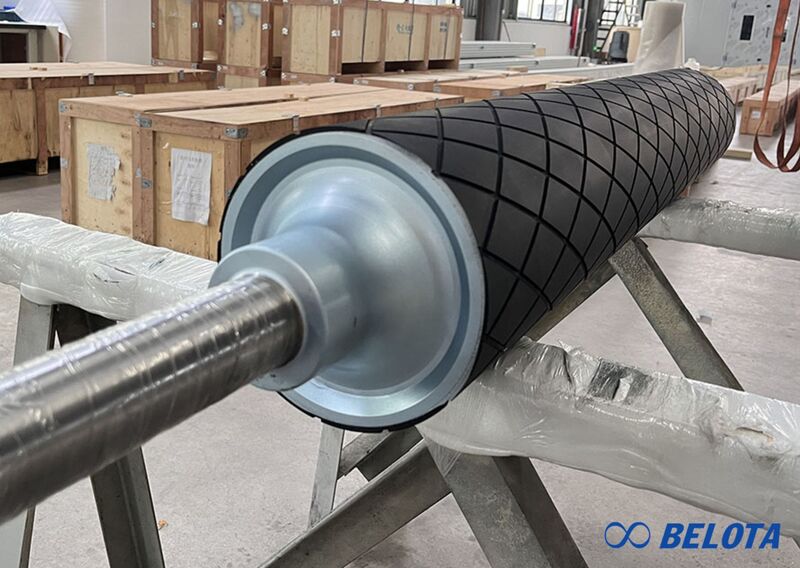

Đơn vị gia công con lăn bọc cao su theo yêu cầu
Câu hỏi thường gặp về con lăn cao su
Khi nào nên sử dụng con lăn cao su thay cho con lăn thép?
Trả lời: Con lăn cao su phù hợp với các hệ thống cần tăng độ bám, giảm trượt và hạn chế làm trầy xước bề mặt sản phẩm. Ngoài ra, lớp cao su còn giúp giảm rung và tiếng ồn trong quá trình vận hành. Đối với các ứng dụng chỉ yêu cầu chịu tải lớn và không cần bề mặt tiếp xúc mềm, con lăn thép vẫn là lựa chọn phù hợp.
Vì sao lớp cao su bị bong khỏi lõi thép?
Trả lời: Hiện tượng bong lớp cao su thường xuất phát từ việc bề mặt lõi thép xử lý chưa đạt yêu cầu, chất lượng lưu hóa không đảm bảo hoặc con lăn làm việc vượt quá tải trọng, nhiệt độ thiết kế. Tùy theo mức độ hư hỏng, doanh nghiệp có thể bọc lại lớp cao su hoặc thay mới con lăn để đảm bảo vận hành ổn định.
Cần cung cấp những thông tin gì khi đặt gia công con lăn cao su?
Trả lời: Để quá trình gia công chính xác và rút ngắn thời gian sản xuất, doanh nghiệp nên cung cấp bản vẽ hoặc mẫu thực tế, kích thước con lăn, đường kính trục, chiều dài làm việc, vật liệu bọc mong muốn và các thông tin về tải trọng, tốc độ quay hoặc môi trường vận hành. Nếu chưa có đầy đủ thông số, đơn vị gia công có thể hỗ trợ khảo sát và tư vấn.
Kết luận
Việc lựa chọn đúng vật liệu và thông số kỹ thuật sẽ giúp con lăn cao su vận hành ổn định, nâng cao tuổi thọ và giảm chi phí bảo trì. Hy vọng những thông tin trên sẽ giúp doanh nghiệp dễ dàng lựa chọn sản phẩm phù hợp với nhu cầu sử dụng. Để được tư vấn chi tiết về con lăn cao su, vui lòng liên hệ với Belota theo thông tin bên dưới:
