Dây curoa là chi tiết truyền động quan trọng, nhưng trên thực tế không phải lúc nào người dùng cũng nắm rõ chu vi hay thông số kỹ thuật chính xác của dây. Đặc biệt khi dây cũ đã mòn, mờ ký hiệu hoặc hệ thống đã thay đổi, việc lựa chọn sai chu vi có thể ảnh hưởng trực tiếp đến khả năng vận hành. Trong bài viết này, Belota sẽ giúp bạn hiểu cách tính chu vi dây curoa đồng thời xác định kích thước khi dây mờ, cũ.
Chu vi dây curoa là gì?
Chu vi dây curoa (ký hiệu L) là tổng chiều dài vòng kín của dây khi lắp lên hệ thống puly. Việc tính đúng chu vi dây curoa giúp lựa chọn dây phù hợp, đảm bảo lực căng tiêu chuẩn, tránh trượt, mài mòn nhanh và tăng tuổi thọ cho hệ thống truyền động.
Trong thực tế, cách tính chu vi dây curoa sẽ khác nhau tùy theo loại dây (dây răng, dây thang hay dây dẹt) và kích thước puly sử dụng.
iệc tính đúng chu vi dây curoa giúp lựa chọn dây phù hợp
Các thông số cần biết khi tính chu vi dây curoa
Trước khi áp dụng công thức, bạn cần biết xác định các thông số sau:
-
L: Chu vi dây curoa (mm)
-
C: Khoảng cách tâm giữa hai puly (mm)
-
D: Đường kính puly lớn (mm)
-
d: Đường kính puly nhỏ (mm)
-
Chỉ số Π ( pi) = 3,14

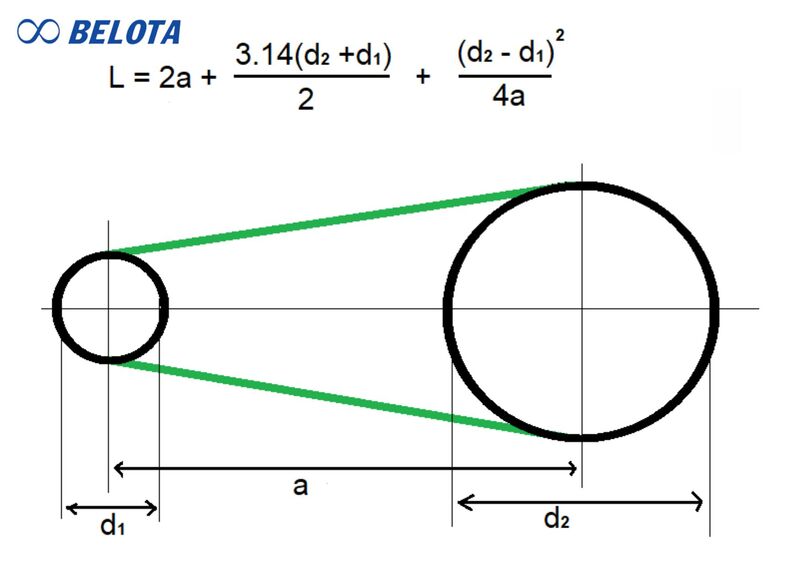

Các thông số cần biết khi tính chu vi dây curoa
>> Xem thêm: Bảng tra kích thước dây curoa đủ loại và cách tính chu vi
Công thức cách tính chu vi dây curoa theo từng loại
Cách tính chu vi dây curoa răng (Timing Belt)
Áp dụng cho các dòng: XL, L, H, XH, HTD, AT, yêu cầu độ chính xác cao, do đó công thức tính chu vi có xét đến chênh lệch đường kính puly:
Cách tính cơ bản:
Chu vi dây = Số răng × Bước răng
Tính theo công thức
L = 2C + π(D + d) + (D − d)² / 4C
Nếu dây dùng đã bị đứt, mờ thông số chúng ta có thể tiến hành đo bước răng, độ dày xác định loại răng và tiến hành đếm số răng. Anh/ chị có thể liên hệ Belota để được tư vấn viên hướng dẫn cách đo chính xác nhất.
Lưu ý:
- Phải chọn đúng bước răng và đúng số răng
- Không thể thay bằng dây có chu vi gần đúng như dây trơn

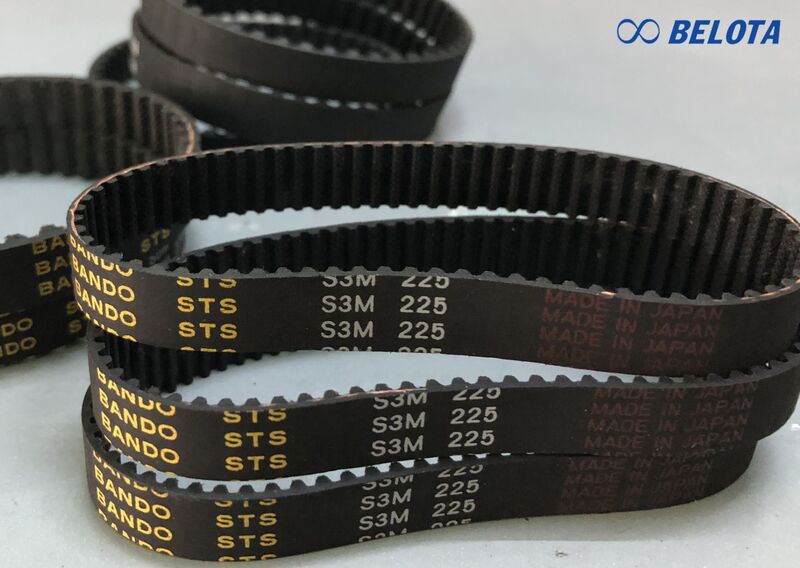

Cách tính chu vi dây curoa răng
Cách tính chu vi dây curoa thang (V-Belt)
Áp dụng cho dây curoa chữ V bản A, B, C, D, E; dây SPZ, SPA, SPB, SPC. Thường có 2 cách tính phổ biến:
Cách 1: Tính theo puly và khoảng cách tâm trục
Công thức:
L = 2C + π(D + d) / 2 + (D − d)² / 4C
Cách 2: Đo trực tiếp bằng thước
Trước hết, dùng bút mực đánh dấu một điểm bất kỳ trên băng làm mốc ban đầu (ký hiệu 0).
Tiếp theo, đo và đánh dấu các đoạn có chiều dài cố định theo khoảng mong muốn (có thể 1 mét hoặc chia nhỏ 300 mm mỗi đoạn), đánh dấu liên tục theo thứ tự.
Sau đó cho băng chuyền vận hành và tiếp tục đo, đánh dấu cho đến khi băng quay đủ một vòng. Lưu ý ghi lại số thứ tự hoặc chiều dài tại từng điểm đánh dấu để dễ tổng hợp và tránh nhầm lẫn khi hoàn tất phép đo.
Khi điểm đánh dấu cuối cùng quay trở lại đúng vị trí mốc ban đầu, quý khách tiến hành đo nốt đoạn chiều dài còn lại. Sau đó, cộng tổng tất cả các khoảng đã đo trước đó, kết quả thu được chính là chu vi của dây đai băng tải.
Cách tính chu vi dây curoa dẹt (Flat Belt)
Dây curoa dẹt có cấu tạo đơn giản, nên công thức tính chu vi cũng đơn giản hơn.
Công thức:
L = 2C + π(D + d) / 2
Trong trường hợp đang sử dụng dây curoa nhưng chưa xác định rõ thông số hoặc chủng loại, quý khách vui lòng liên hệ với đội ngũ kỹ thuật của chúng tôi để được khảo sát trực tiếp tại nhà máy.

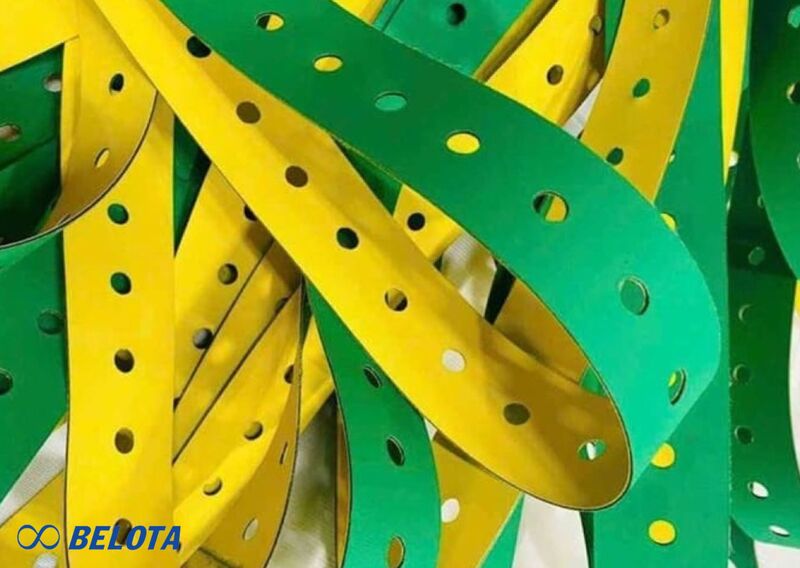

Cách tính chu vi dây curoa dẹt
Các ví dụ cách tính chu vi dây curoa bạn có thể tham khảo thêm
Giả sử:
-
Đường kính puly lớn D = 200 mm
-
Đường kính puly nhỏ d = 100 mm
-
Khoảng cách tâm C = 500 mm
Ví dụ 1: Chu vi dây curoa răng
L = 2 × 500 + π(200 + 100) + (200 − 100)² / (4 × 500)
L = 1000 + 942.48 + 5 = 1947.48 mm
Ví dụ 2: Chu vi dây curoa thang
L = 2 × 500 + π(200 + 100) / 2 + (200 − 100)² / (4 × 500)
L = 1000 + 471.24 + 5 = 1476.24 mm
Sau khi tính được chu vi dây curoa theo đơn vị milimet (mm), ta tiến hành chia cho 25,4 để quy đổi sang đơn vị inch.
Ví dụ 3: Chu vi dây curoa dẹt
L = 2 × 500 + π(200 + 100) / 2
L = 1000 + 471.24 = 1471.24 mm
Lưu ý khi tính và chọn chu vi dây curoa
-
Công thức mang tính lý thuyết, khi chọn dây thực tế cần làm tròn theo mã dây tiêu chuẩn của nhà sản xuất
- Tránh nhầm lẫn vì có 2 đơn vị đo chu vi là hệ mét và hệ inch
- Hệ mét (mm): áp dụng cho dây SPZ, SPA, SPB, SPC, dây răng HTD, AT, dây PU
- Hệ inch: thường gặp ở dây curoa bản cổ điển A, B, C, D, dây răng vuông XL, L, H, XH
-
Cách quy đổi giữa inch và mm: 1 inch = 25,4 mm (Cần xác định rõ hệ đơn vị trước khi quy đổi để tránh nhầm chu vi)
-
Cần tính đến khả năng tăng/giảm tâm để căng dây
-
Với dây răng, phải chọn đúng bước răng và số răng tương ứng
-
Nên tham khảo tư vấn kỹ thuật khi hệ thống tải nặng hoặc tốc độ cao

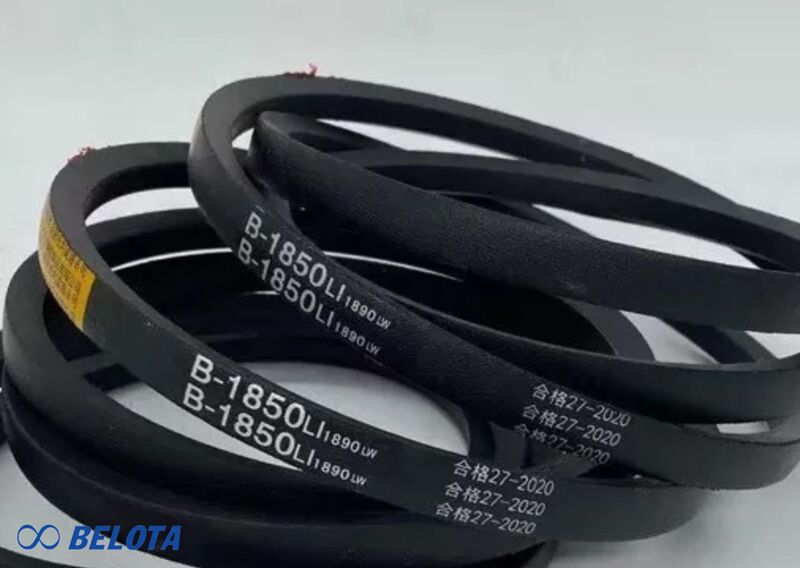

Lưu ý khi tính và chọn chu vi dây curoa
>> Xem thêm: 4 Các cách nối dây curoa răng - Hướng dẫn chi tiết, đơn giản
Belota hỗ trợ tư vấn chu vi dây curoa miễn phí
Nhiều khách hàng cần thay dây curoa nhưng không còn thông số, dây cũ mờ chữ hoặc khó xác định chiều dài chính xác. Với các trường hợp này, Belota hỗ trợ tư vấn chu vi dây curoa hoàn toàn miễn phí, giúp khách hàng chọn đúng loại dây phù hợp.
Quy trình tư vấn lựa chọn chính xác chu vi
- Tiếp nhận hình ảnh dây cũ, puly hoặc mô tả hệ thống hoặc hướng dẫn khách đo kích thước cơ bản nếu có thể
- Xác định loại dây (đai thang, dây răng, dây rãnh dọc)
- Kỹ thuật viên tính và đối chiếu chu vi theo tiêu chuẩn phổ biến
- Đề xuất phương án chu vi phù hợp, dễ lắp đặt và vận hành ổn định
Nhờ đó, khách hàng tránh chọn sai dây, tiết kiệm thời gian và chi phí, kể cả khi ban đầu chưa nắm rõ thông số kỹ thuật.
Kết luận
Việc nắm rõ cách tính chu vi dây curoa giúp kỹ thuật viên và doanh nghiệp lựa chọn đúng loại dây, đúng kích thước, đảm bảo hệ thống truyền động vận hành ổn định và bền bỉ. Belota chuyên cung cấp các loại dây curoa công nghiệp chính hãng, hỗ trợ tư vấn kỹ thuật, đo đạc, tính toán và gia công theo yêu cầu, giúp khách hàng chọn đúng dây curoa phù hợp với từng ứng dụng thực tế.
