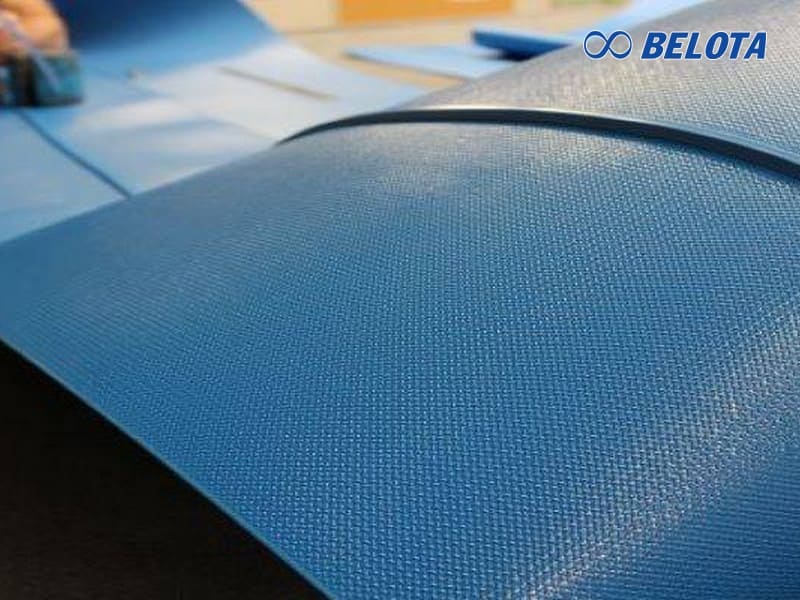

Băng tải PU gân V dẫn hướng được thiết kế với bề mặt băng tải có các đường gân, để tạo độ ma sát và chống trượt/rơi sản phẩm. Tùy loại từng loại gân khác nhau mà ứng dụng phù hợp trong từng lĩnh vực sản xuất. Trên thị trường hiện nay có một số loại băng tải gân như: băng tải dán gân V, gân U, gân T, gân gai, gân xương cá,.. mỗi một loại gân đều mang lại công dụng và ưu điểm riêng. Cùng Belota tìm hiểu chi tiết hơn trong bài viết dưới dây.

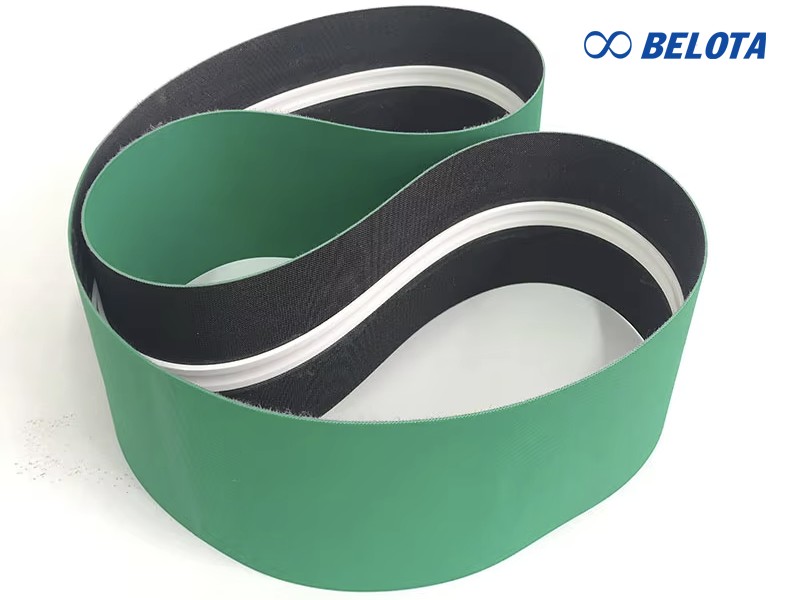

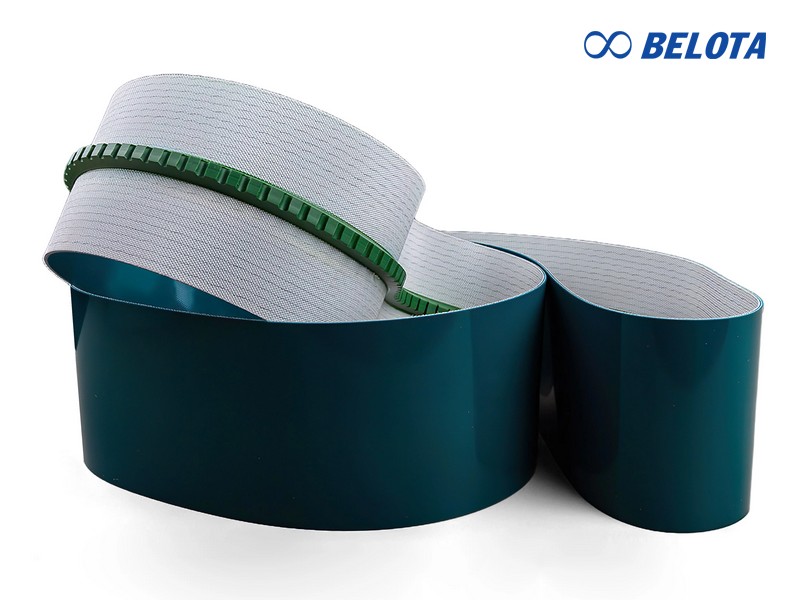

Cấu tạo chung băng tải PU gân V dẫn hướng

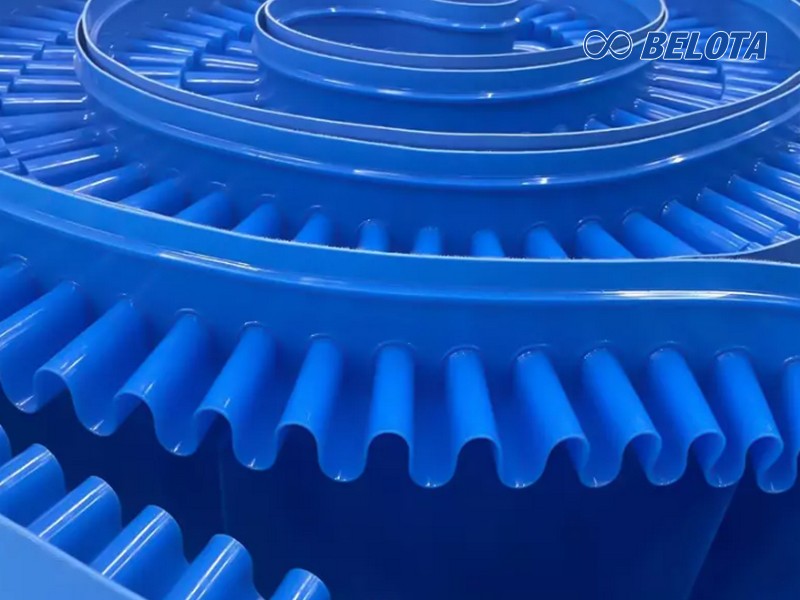

Băng tải PU gân V dẫn hướng giúp tạo vách ngăn phân chia các sản phẩm trên băng tải. Đặc biệt dùng trong trường hợp sản phẩm dễ trơn trượt hoặc băng tải có độ dốc cao.
- Khung băng tải: khung thường làm bằng inox 304/nhôm để đảm bảo độ bền và chống ăn mòn.
- Băng tải PU: bề mặt chịu mài mòn, chịu hóa chất, dễ vệ sinh
- Gân dẫn hướng (V‑guide): Gân chữ V, chữ T, xương cá,...được ép/hàn hoặc dán trên thân băng.
- Con lăn thường làm bằng thép hoặc nhựa giúp hỗ trợ băng tải di chuyển, giảm ma sát và tăng tuổi thọ của băng tải.
- Hệ truyền động và điều khiển: motor, puly, xích/bánh răng, PLC/biến tần, cảm biến và công tắc an toàn.
- Hệ thống điều khiển: PLC, biến tần, công tắc, cảm biến... Điều khiển tốc độ, hướng di chuyển của băng tải, dừng khẩn cấp khi có sự cố xảy ra.
Tham khảo thêm: Báo giá băng tải PU bèo cánh gạt, thiết kế theo yêu cầu

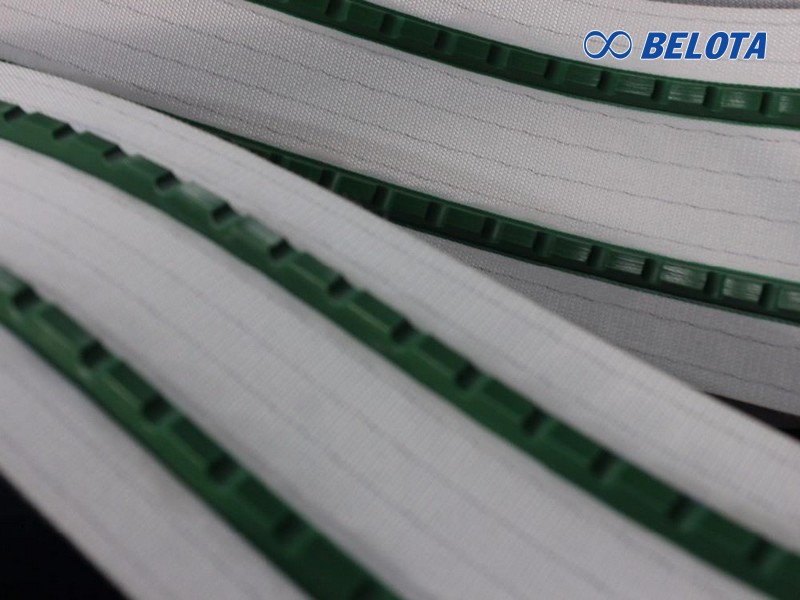

Thông số kỹ thuật tham khảo
- Độ dày lớp PU: 1.5 – 1.6 mm.
- Chiều rộng băng tải: 200 – 1.200 mm (tùy chỉnh theo yêu cầu).
- Kiểu gân: K6, K8, K10, K13.
- Độ cao gân (khi đặt trên mặt tải): 3 – 15 mm.
- Đường kính puly tối thiểu (Dmin): phụ thuộc K‑profile (ví dụ K8 ≈ 40mm; K13 ≈ 80mm).
- Tốc độ vận hành: 0.2 – 1.5 m/s (tùy tải, ma sát).
- Góc nghiêng hoạt động: thường 0°–35° khi thiết kế dẫn hướng hoặc cánh phụ trợ có thể đạt 45°–75°.
- Rulo khuyến nghị: đường kính ≥ 60mm cho độ bền mối nối và giảm ứng suất uốn.
Các loại gân phổ biến trên thị trường hiện nay

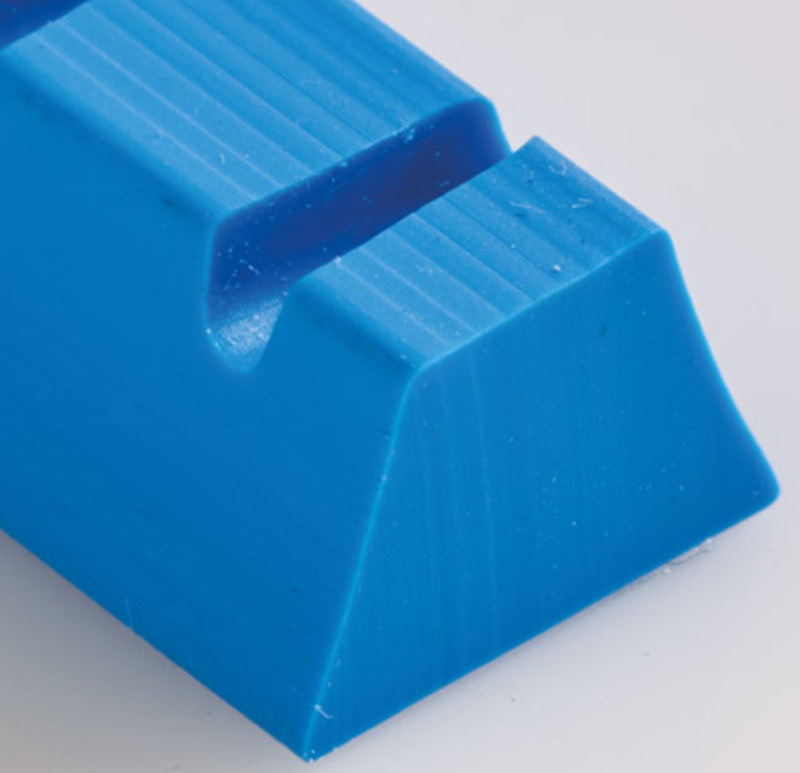

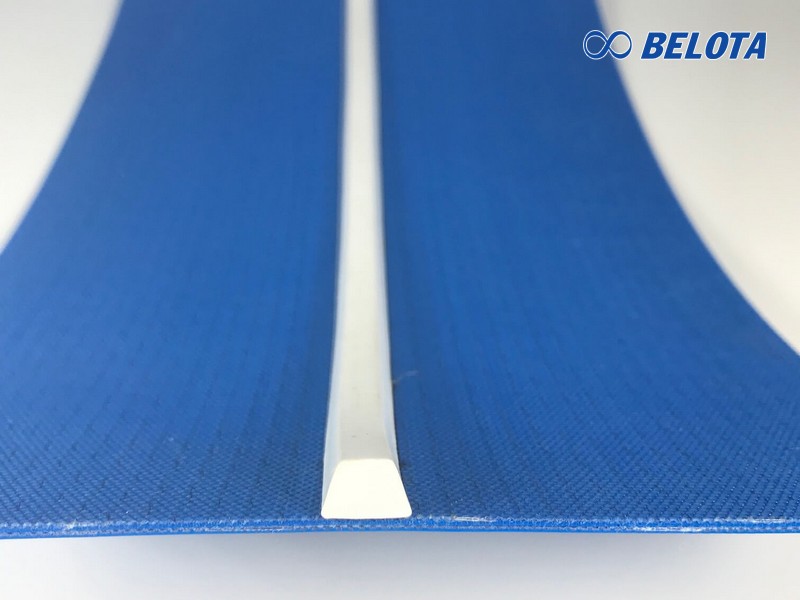

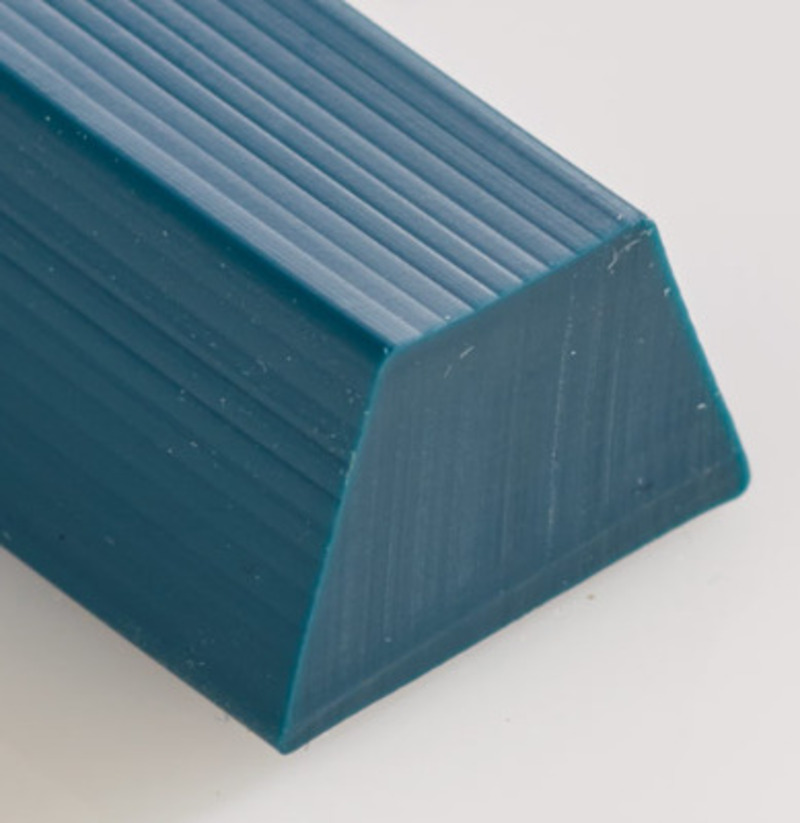

Gân chữ V (K‑profile) - gân có mặt cắt hình chữ V tiêu chuẩn, thường dùng cho dẫn hướng và chống lệch.

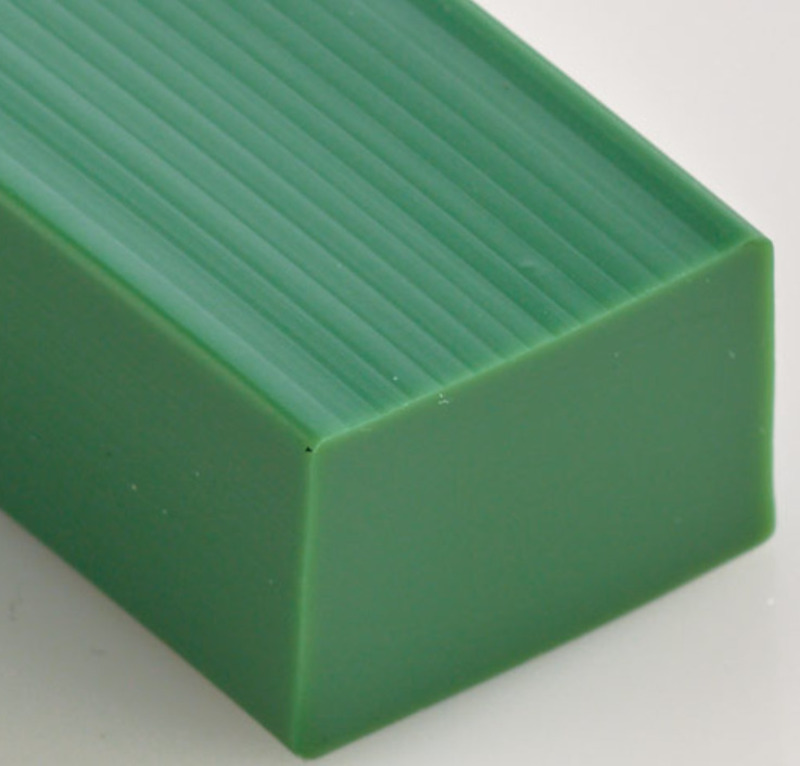

Gân dạng khối (block) - gân có mặt cắt vuông/chữ nhật, cung cấp diện tích tiếp xúc lớn hơn cho việc dẫn hoặc chặn sản phẩm.

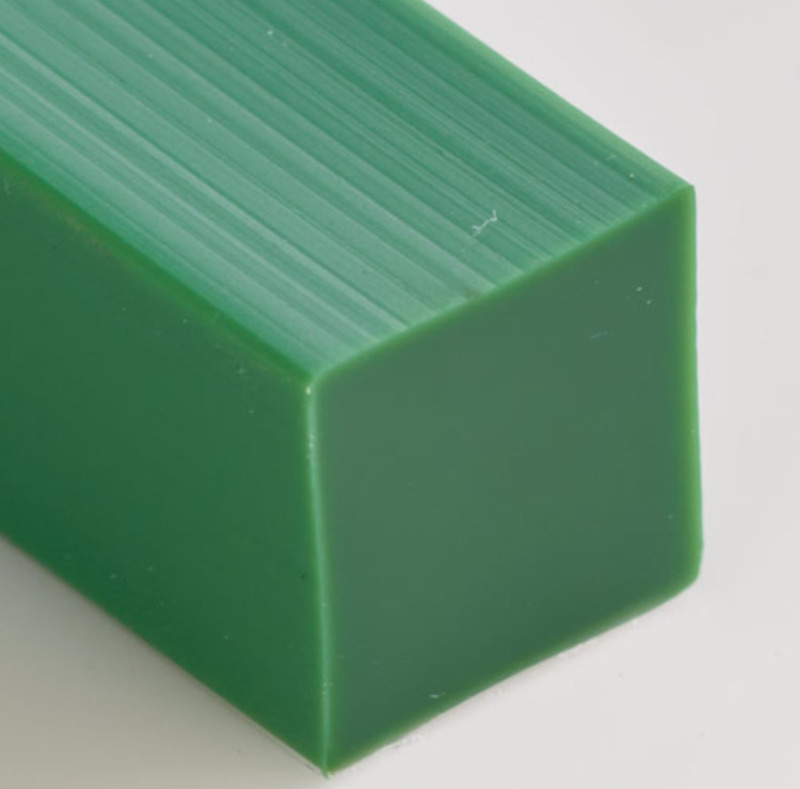

Gân hình chữ nhật (R‑profile) - gân có cạnh thẳng, phù hợp khi cần rãnh dẫn có biên dạng phẳng, dễ gia công.
Các loại gân phổ biến trên thị trường hiện nay
Màu sắc thường có sẵn: xanh lá, xanh đậm, trắng, xanh dương, trong suốt. Bề mặt cung cấp ở hai dạng chính: trơn hoặc có rãnh - phiên bản rãnh giúp tăng độ bám và giảm bán kính uốn, thuận lợi khi băng quấn quanh rulo nhỏ.

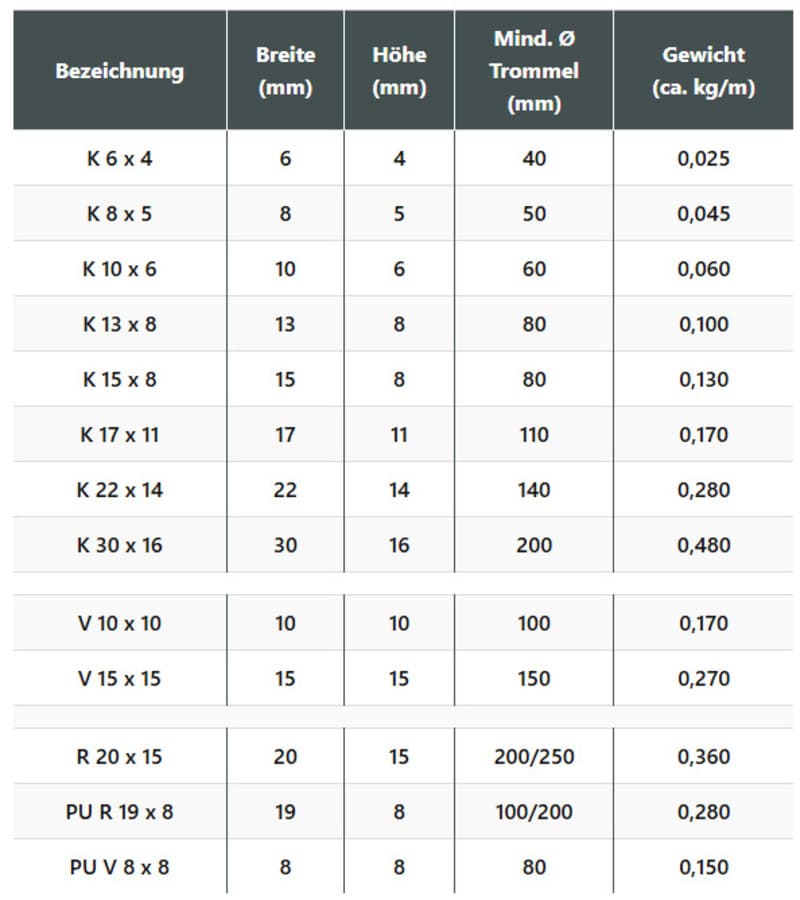

Bảng thông số gân V băng tải

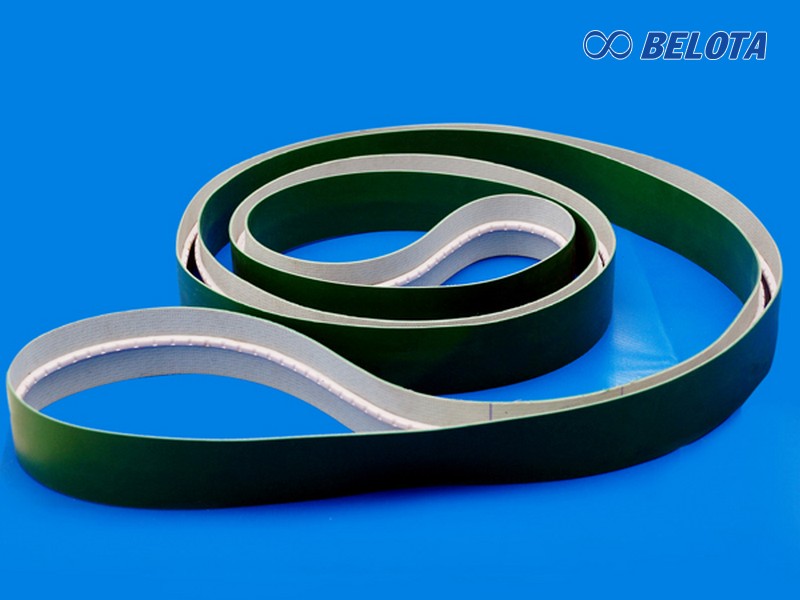

Lưu ý khi đo băng tải dán gân V
- Xác định vật liệu băng tải (PU, PVC, PE…) và quy cách (chiều rộng × chu vi × độ dày).
- Ghi rõ K‑profile cần dùng (ví dụ K6: đáy/đỉnh/chiều cao tương ứng) và vị trí gân (mặt dưới/mặt trên/trung tâm).
- Kiểm tra tương thích giữa gân và rãnh puly: phải tuân theo profile để tránh mỏi uốn và bong gân.
- Tránh đặt mối nối ở vùng uốn lớn hoặc trên puly có bán kính quá nhỏ.
- Căn chỉnh khung, trục, puly cho song song,độ căng ban đầu phải theo khuyến cáo nhà sản xuất.
- Chọn phương pháp nối phù hợp: lưu hóa cho ứng dụng vệ sinh; nối cơ khí cho sửa nhanh (không dùng nơi cần vệ sinh nghiêm ngặt).

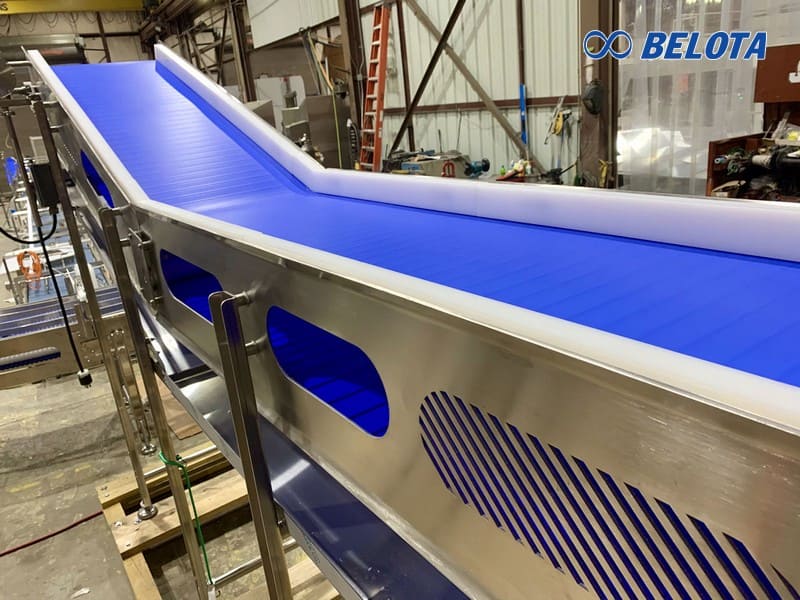

Những ưu điểm nổi bật của băng tải gân V dẫn hướng
- Gân V tạo điểm tựa chắc chắn cho sản phẩm, ngăn trượt và giảm tình trạng rơi vãi trong quá trình vận chuyển.
- Hệ thống gân phân chia bề mặt thành các khoang nhỏ, giữ sản phẩm ổn định trên băng và hạn chế hiện tượng va chạm hay xô lệch.
- Vật liệu chế tạo đai và khung thường có độ bền cao, chịu tải và kháng ăn mòn, giúp hệ thống hoạt động bền bỉ trong môi trường công nghiệp.
- Dễ điều chỉnh thông số vận hành (tốc độ, hướng) để phù hợp với từng công đoạn; đa dạng kiểu gân cho phép tùy chỉnh theo dạng hình và kích thước sản phẩm.
Tham khảo thêm: Băng tải gầu chất lượng cao, bền bỉ | Belota

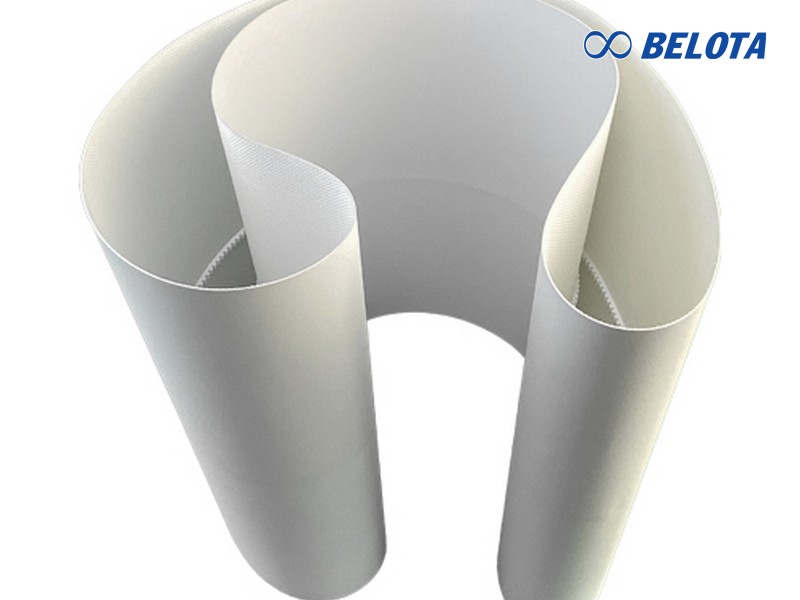

Ứng dụng tiêu biểu trong công nghiệp và sản xuất
- Dây chuyền đóng gói, phân loại tự động.
- Chế biến thực phẩm, dược phẩm.
- Logistics và kho tự động.
- Sản xuất linh kiện điện tử (ESD).
- Vận chuyển vật liệu dạng rời lên đoạn nghiêng.

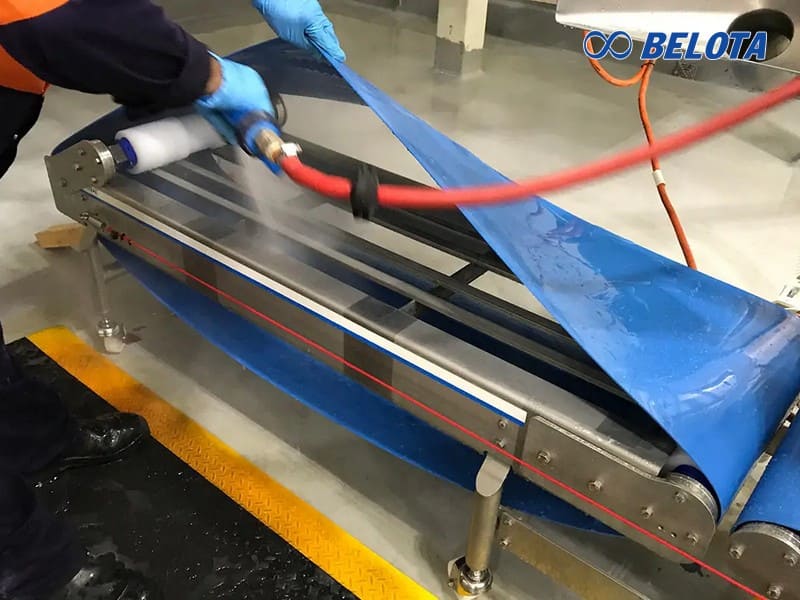

Hướng dẫn vận hành, vệ sinh và bảo trì băng tải PU gân V
- Vệ sinh bằng dung dịch trung tính và bàn chải mềm, không xịt áp lực cao vào mối nối.
- Kiểm tra hàng tuần: độ căng, song song băng, tình trạng gân, mép và mối nối.
- Lập lịch bảo trì: kiểm tra con lăn, bạc đạn, puly, và xiết bu lông; thay gân/đoạn băng khi mòn tới giới hạn.
- Ghi nhật ký vận hành: tốc độ, dòng điện motor, hiện tượng lệch băng hay bong gân.
- Lưu sẵn phụ kiện hoặc tìm đơn vị xử lý chuyên nghiệp để giảm thời gian dừng máy, không ảnh hưởng hiệu suất vận hành.
Địa chỉ cung cấp băng tải PU uy tín
Chuyển động ổn định, hiệu suất bền bỉ, đạt chuẩn an toàn quốc tế – Băng tải PU gân V dẫn hướng từ Belota là lựa chọn hàng đầu cho mọi nhà máy hiện đại. Chúng tôi cam kết mang đến cho bạn:
✅ Chất lượng chính hãng & bền bỉ – Nguyên liệu cao cấp, vận hành ổn định
✅ Hiệu suất tối ưu – Giảm ma sát, hao mòn, tiết kiệm chi phí
✅ Thiết kế linh hoạt – Tùy chỉnh chiều dài, rộng, kiểu bề mặt, lực kéo và độ cao phù hợp
✅ An toàn & vệ sinh – Phù hợp thực phẩm, dược phẩm, điện tử
✅ Tư vấn chuyên sâu – Lựa chọn giải pháp phù hợp cho dây chuyền
✅ Lắp đặt & bảo trì nhanh chóng – Hỗ trợ toàn quốc, quy trình minh bạch
✅ Chịu hóa chất & nhiệt độ cao – Hoạt động ổn định trong môi trường công nghiệp
✅ Hiệu quả lâu dài – Tuổi thọ cao, tiết kiệm chi phí vận hành
✅ Gia công theo yêu cầu – Dễ tích hợp với mọi loại băng tải
Liên hệ ngay 0917.657.946 để được Belota hỗ trợ chọn giải pháp tốt nhất cho dây chuyền của bạn.
