Băng tải gấp khúc PVC

Trong nhiều nhà máy hiện nay, việc vận chuyển hàng hóa giữa các cao độ khác nhau cần đảm bảo tính liên tục, ổn định và tiết kiệm diện tích lắp đặt. Băng tải gấp khúc PVC là giải pháp được sử dụng phổ biến nhờ khả năng vận chuyển linh hoạt theo dạng nghiêng hoặc chữ Z, dễ tích hợp vào nhiều dây chuyền sản xuất.

Hệ thống băng tải này phù hợp cho ngành đóng gói, kho vận, thực phẩm và linh kiện điện tử, giúp giảm nhân công vận chuyển thủ công. Belota thiết kế và gia công băng tải PVC gấp khúc theo yêu cầu thực tế của từng nhà máy, không áp dụng mẫu cố định, đảm bảo phù hợp với không gian và loại hàng hóa cụ thể.

Đặc điểm của băng tải gấp khúc PVC

Băng tải gấp khúc PVC là dòng băng tải được thiết kế gồm nhiều đoạn dây băng tải PVC ngang và đoạn nghiêng liên kết liên tục, giúp vận chuyển hàng hóa giữa các cao độ khác nhau trong cùng một hệ thống. Kiểu bố trí phổ biến là dạng chữ Z hoặc chữ S, tùy theo mặt bằng và yêu cầu vận hành thực tế.

So với việc sử dụng nhiều băng tải rời, băng tải gấp khúc giúp tối ưu không gian lắp đặt, giảm điểm trung chuyển và duy trì quá trình vận chuyển liên tục hơn. Góc nghiêng và chiều cao băng tải có thể tùy chỉnh theo layout nhà xưởng và loại sản phẩm vận chuyển.

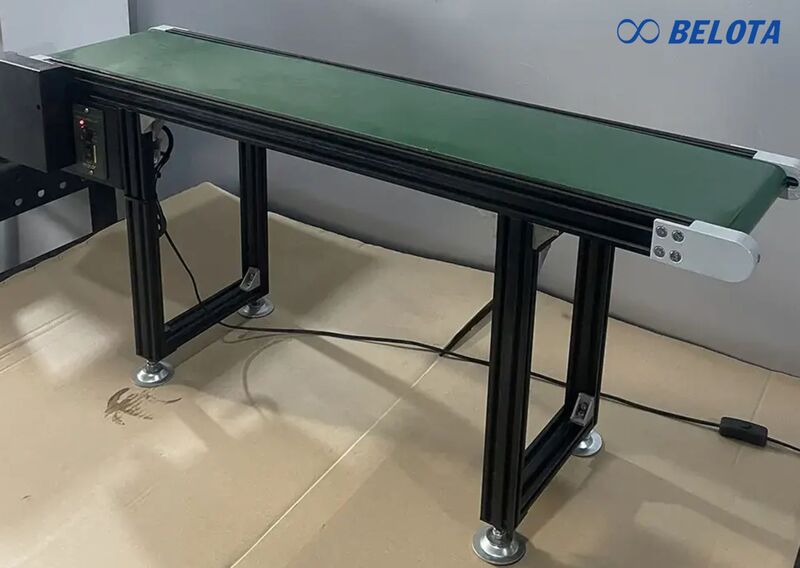

Băng tải gấp khúc PVC thường sử dụng belt màu xanh

Cấu tạo băng tải gấp khúc PVC

Khung băng tải: Khung băng tải thường được gia công từ thép sơn tĩnh điện hoặc inox, đảm bảo độ cứng vững khi vận hành ở các đoạn nghiêng và vị trí gấp khúc.

Dây belt PVC: Belt PVC thường là dòng băng tải PVC xanh, được lựa chọn theo tải trọng và loại hàng hóa vận chuyển. Với đoạn dốc, belt có thể tích hợp thêm gân T hoặc vách chắn để hạn chế trượt sản phẩm.

Hệ thống truyền động: Hệ thống gồm motor giảm tốc, pulley chủ động và pulley bị động giúp băng tải vận hành ổn định. Một số dây chuyền có thể tích hợp biến tần để điều chỉnh tốc độ.

Cơ cấu nâng hạ: Băng tải gấp khúc PVC có thể sử dụng tay quay, trục vít hoặc xi lanh khí nén để thay đổi chiều cao và góc nghiêng theo nhu cầu vận hành.

Chân đỡ và bánh xe: Chân tăng chỉnh giúp cân bằng thiết bị trên nhiều dạng mặt sàn. Bánh xe khóa hỗ trợ di chuyển và cố định băng tải khi thay đổi layout nhà xưởng.

Cấu tạo đầy đủ của băng tải gấp khúc PVC

Thông số kỹ thuật băng tải gấp khúc PVC

Thông số băng tải có thể thay đổi tùy theo loại sản phẩm, không gian lắp đặt và yêu cầu vận hành thực tế của từng nhà máy.

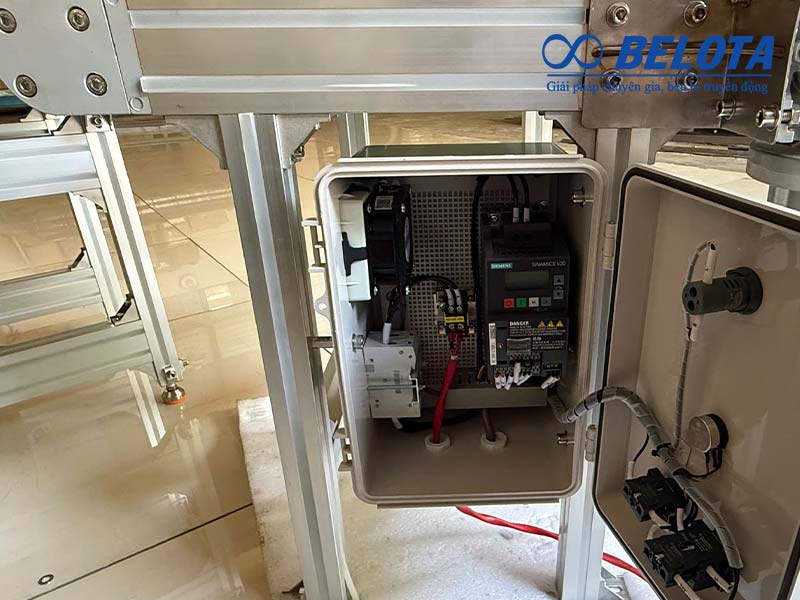

Băng tải có thể tùy chỉnh thông số để phù hợp với ứng dụng sản phẩm

Nguyên lý hoạt động của băng tải gấp khúc

Băng tải gấp khúc hoạt động thông qua động cơ giảm tốc truyền lực đến pulley chủ động, giúp dây belt PVC di chuyển liên tục theo vòng kín. Hàng hóa được đặt tại điểm cấp liệu, sau đó di chuyển qua đoạn nghiêng và đến vị trí đầu ra ở cao độ khác trong cùng một hệ thống.

Đối với các đoạn dốc, belt thường được tích hợp thêm gân T để hạn chế sản phẩm trượt ngược khi vận chuyển lên cao. Với hàng hóa có bề mặt ổn định và góc nghiêng thấp, băng tải gấp khúc PVC vẫn có thể sử dụng belt trơn để tối ưu chi phí.

Các yếu tố ảnh hưởng đến độ ổn định vận hành

• Độ căng dây belt: Belt quá chùng dễ gây trượt, trong khi belt căng quá mức có thể làm tăng tải cho động cơ và ổ bi.
• Góc nghiêng băng tải: Góc nghiêng càng lớn càng cần bổ sung gân T hoặc vách chắn để giữ ổn định sản phẩm.
• Tải trọng thực tế: Vận hành vượt tải dễ làm giảm tuổi thọ dây belt và động cơ.
• Chất lượng khung và pulley: Khung thiếu độ cứng hoặc pulley gia công không đồng đều có thể gây lệch belt và rung lắc khi vận hành.

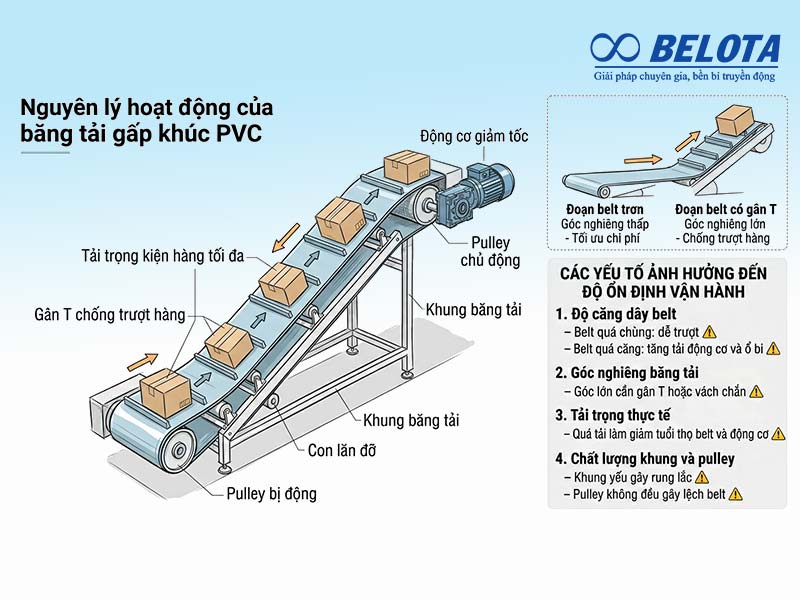

Nguyên lý hoạt động của băng tải gấp khúc PVC

Ưu điểm và ứng dụng của băng tải gấp khúc PVC

Tối ưu không gian lắp đặt

Băng tải gấp khúc loại PVC giúp vận chuyển hàng hóa giữa nhiều cao độ trong cùng một hệ thống, hạn chế sử dụng nhiều băng tải rời hoặc khu vực trung chuyển. Trong các dây chuyền có hướng chuyển đổi linh hoạt, doanh nghiệp cũng thường kết hợp thêm Băng tải cong 90 độ PVC để tối ưu khả năng chuyển hướng sản phẩm tại các góc cua hoặc khu vực hạn chế diện tích.

Giảm nhân công vận chuyển

Việc vận chuyển hàng hóa giữa các tầng hoặc khu vực sản xuất được tự động hóa liên tục, giúp giảm phụ thuộc vào nhân công thủ công và hạn chế rủi ro trong quá trình vận hành.

Vận hành ổn định, dễ bảo trì

Băng tải gấp khúc dây belt PVC có kết cấu đơn giản, vận hành ổn định và phù hợp cho hoạt động liên tục. Dây belt PVC dễ thay thế, chi phí bảo trì thấp và thuận tiện vệ sinh trong quá trình sử dụng.

Dễ tích hợp vào dây chuyền sản xuất

Hệ thống có thể kết nối với máy đóng gói, băng tải ngang, bàn thao tác hoặc hệ thống phân loại hàng hóa. Tốc độ vận hành có thể điều chỉnh để đồng bộ với toàn bộ dây chuyền.

Ứng dụng thực tế của băng tải gấp khúc dây PVC

• Vận chuyển thùng carton trong dây chuyền đóng gói
• Chuyển hàng trong kho vận và khu vực xuất nhập hàng
• Ứng dụng trong ngành thực phẩm đóng gói và hàng tiêu dùng
• Vận chuyển linh kiện, khay chứa trong ngành điện tử và lắp ráp công nghiệp

Kinh nghiệm lựa chọn băng tải gấp khúc PVC

Chọn theo tải trọng sản phẩm

Băng tải gấp khúc PVC cần phù hợp với kích thước và khối lượng hàng hóa. Với hàng dễ trượt hoặc tải nặng, nên sử dụng thêm gân T để tăng độ bám khi lên dốc.

Tính toán góc nghiêng phù hợp

Góc nghiêng ảnh hưởng trực tiếp đến độ ổn định vận chuyển. Với belt PVC trơn, góc nghiêng thường phù hợp dưới 30°. Trường hợp góc lớn hơn nên bổ sung gân T hoặc vách chắn.

Chọn đúng độ dày dây belt

Belt PVC quá mỏng dễ giãn và giảm tuổi thọ khi vận hành liên tục. Với tải trọng lớn, nên ưu tiên dây belt dày để tăng độ bền và ổn định.

Ưu tiên thiết kế theo thực tế

Băng tải gấp khúc nên được thiết kế theo vị trí cấp liệu và không gian lắp đặt thực tế để đảm bảo khả năng vận hành và kết nối trong dây chuyền sản xuất.

Belota gia công băng tải gấp khúc PVC theo yêu cầu

Công ty sản xuất băng tải Belota cung cấp giải pháp băng tải gấp khúc PVC được thiết kế và gia công theo yêu cầu thực tế của từng doanh nghiệp:

• Thiết kế theo kích thước thực tế
• Tùy chỉnh góc nghiêng và chiều cao
• Lựa chọn dây belt PVC, gân T, vách chắn và cơ cấu chống trượt phù hợp với từng loại sản phẩm vận chuyển.
• Hỗ trợ lắp đặt tại nhà máy, hướng dẫn vận hành và bảo trì nhằm duy trì hiệu suất hoạt động ổn định lâu dài.

  Belota hỗ trợ lắp đặt và bảo trì tại nhà máy

Câu hỏi thường gặp?

Khi nào nên sử dụng băng tải gấp khúc thay vì băng tải thẳng?

Trả lời: Băng tải gấp khúc (dạng chữ Z hoặc chữ L) là lựa chọn tối ưu khi bạn cần vận chuyển hàng hóa giữa các cao độ khác nhau trong không gian hạn hẹp. Thiết bị này giúp thay thế việc sử dụng nhiều băng tải rời, từ đó giảm điểm trung chuyển và tiết kiệm diện tích sàn nhà xưởng.

Dây belt PVC có gân T có tác dụng gì?

Trả lời: Gân T (cleats) được đúc hoặc hàn nhiệt lên bề mặt dây belt nhằm tạo lực cản, giúp giữ cố định sản phẩm khi băng tải vận hành ở đoạn dốc. Tùy vào kích thước hàng hóa mà chiều cao và khoảng cách giữa các gân T sẽ được thiết kế riêng biệt.

Chi phí bảo trì băng tải gấp khúc PVC có cao không?

Băng tải PVC có cấu tạo khá đơn giản nên chi phí bảo trì tương đối thấp. Các hạng mục cần kiểm tra định kỳ chủ yếu bao gồm: độ căng của dây belt, vệ sinh bề mặt pulley và châm dầu mỡ cho vòng bi/động cơ để máy vận hành êm ái.

Kết luận

Thiết bị giúp tối ưu không gian lắp đặt, giảm nhân công vận chuyển và duy trì khả năng vận hành ổn định trong nhiều môi trường sản xuất khác nhau. Nhờ khả năng tùy chỉnh linh hoạt theo tải trọng và mặt bằng thực tế, hệ thống có thể dễ dàng tích hợp vào nhiều dây chuyền công nghiệp hiện nay. Nếu doanh nghiệp đang cần giải pháp vận chuyển hàng hóa theo nhiều cao độ, Belota sẵn sàng tư vấn và gia công băng tải gấp khúc PVC phù hợp với yêu cầu vận hành thực tế.
