Trong các nhà máy và trung tâm kho vận hiện đại, việc tối ưu luồng di chuyển hàng hóa không chỉ giúp tiết kiệm diện tích mà còn ảnh hưởng trực tiếp đến hiệu suất vận hành của toàn bộ dây chuyền. Băng tải con lăn cong chính là giải pháp được nhiều doanh nghiệp lựa chọn nhờ khả năng chuyển hướng linh hoạt, vận hành ổn định và dễ dàng tích hợp vào nhiều hệ thống khác nhau. Trong bài viết này, Belota sẽ cùng bạn tìm hiểu chi tiết về cấu tạo, nguyên lý hoạt động và ứng dụng thực tế của dòng băng tải con lăn chuyển hướng này.
Băng tải con lăn cong là gì?
Băng tải con lăn cong là hệ thống băng tải hàng sử dụng các con lăn được bố trí theo dạng cong nhằm chuyển hướng hàng hóa trong quá trình vận chuyển. Hệ thống thường được thiết kế với các góc chuyển hướng phổ biến như 45°, 90° hoặc 180°, phù hợp cho việc kết nối nhiều khu vực sản xuất trong cùng một dây chuyền.
Loại băng tải này thường dùng để vận chuyển thùng carton, pallet hoặc các sản phẩm có bề mặt đáy phẳng. Nhờ thiết kế bo cong linh hoạt, băng tải con lăn chuyển hướng giúp tối ưu không gian nhà xưởng, đặc biệt tại những khu vực có diện tích hạn chế hoặc cần thay đổi hướng di chuyển của hàng hóa mà vẫn đảm bảo lưu thông liên tục và ổn định.

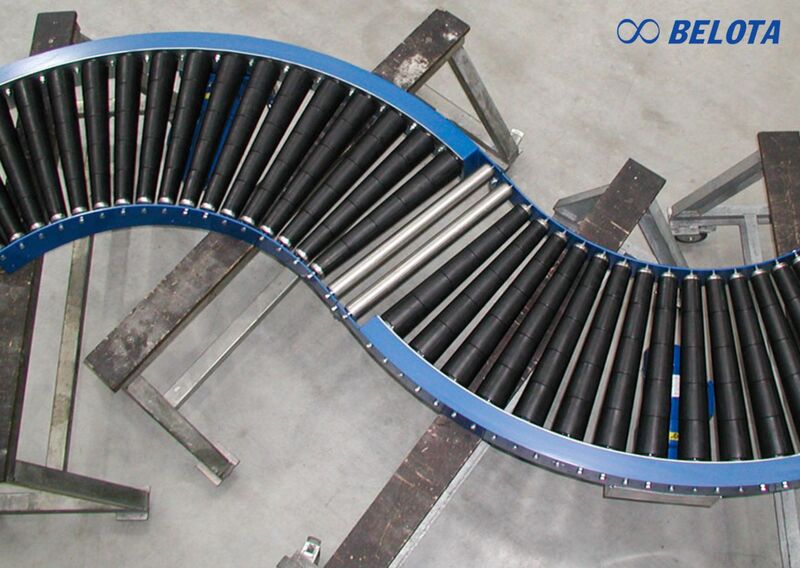

Băng tải con lăn cong giúp chuyển hướng hàng hóa trong quá trình vận chuyển
Cấu tạo của băng tải con lăn cong
Băng tải con lăn cong gồm nhiều bộ phận liên kết chặt chẽ để đảm bảo vận hành ổn định trong hệ thống sản xuất.
- Khung băng tải: thường làm từ thép sơn tĩnh điện hoặc inox, giúp tăng độ cứng và khả năng chịu tải. Một số trường hợp sử dụng nhôm định hình để giảm trọng lượng và thuận tiện lắp đặt.
- Con lăn: sử dụng thép mạ kẽm, inox hoặc nhựa kỹ thuật để đáp ứng nhiều điều kiện làm việc khác nhau. Với các đoạn chuyển hướng, hệ thống thường sử dụng con lăn côn nhằm tạo sự chênh lệch tốc độ giữa mép trong và mép ngoài của góc cong, giúp hàng hóa di chuyển ổn định, hạn chế lệch hướng hoặc kẹt sản phẩm.
- Chân đỡ: được thiết kế cố định hoặc gắn bánh xe để dễ di chuyển trong nhà xưởng, tùy theo nhu cầu sử dụng.
- Hệ thống truyền động: gồm motor và hộp giảm tốc giúp điều chỉnh tốc độ, đảm bảo hàng hóa vận hành ổn định và đồng đều.

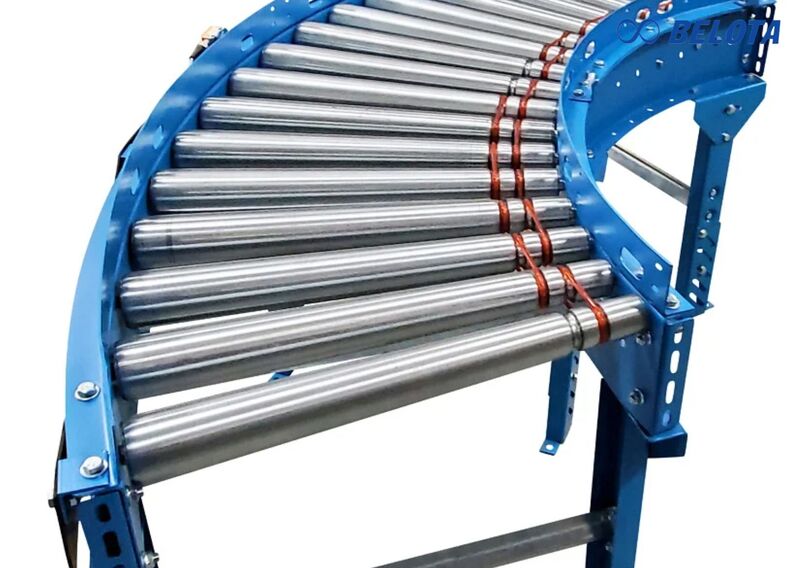

Băng tải con lăn cong gồm nhiều bộ phận liên kết chặt chẽ
Nguyên lý hoạt động của băng tải con lăn cong
Băng tải con lăn cong hoạt động dựa trên cơ chế truyền động giữa động cơ giảm tốc, hệ thống con lăn và lực ma sát tiếp xúc với hàng hóa. Khi motor vận hành, lực truyền động sẽ làm các con lăn quay đồng đều theo quỹ đạo cong đã được thiết kế sẵn, từ đó giúp sản phẩm di chuyển liên tục và đổi hướng một cách ổn định.
Trong hệ thống này, con lăn côn là bộ phận quan trọng giúp cân bằng tốc độ quay giữa mép trong và mép ngoài của góc cua. Nhờ đặc tính đường kính thay đổi theo chiều dài con lăn, hàng hóa như thùng carton hoặc pallet vẫn giữ được hướng di chuyển ổn định, hạn chế tình trạng lệch hàng hoặc kẹt sản phẩm khi qua đoạn cong.
Khung băng tải có nhiệm vụ cố định toàn bộ cụm con lăn và chịu tải trong suốt quá trình vận hành. Tùy theo tải trọng và môi trường sử dụng, hệ thống có thể tích hợp con lăn thép mạ kẽm, inox hoặc nhựa kỹ thuật để đảm bảo độ bền và khả năng vận hành liên tục trong dây chuyền sản xuất tự động.

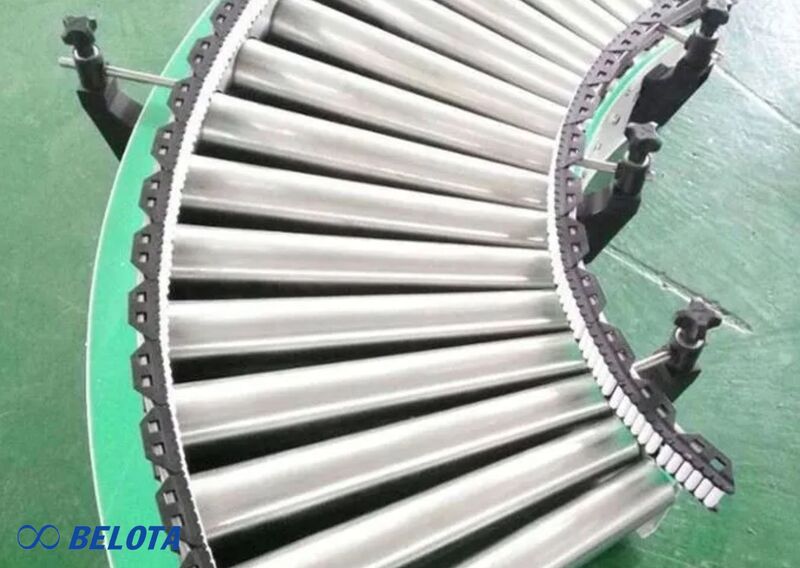

Nguyên lý hoạt động của băng tải con lăn cong
Thông số kỹ thuật của băng tải con lăn cong
- Góc cong: 45°, 90°, 180°
- Chiều rộng băng tải: 300 - 1.200 mm
- Đường kính con lăn: Ø38 - Ø76 mm
- Loại con lăn: con lăn côn, con lăn thẳng
- Vật liệu con lăn: thép mạ kẽm, inox, nhựa kỹ thuật
- Tải trọng: 30 - 200 kg/m
- Tốc độ vận hành: 5 - 30 m/phút
- Hệ truyền động: motor giảm tốc hoặc dạng tự do
- Khung băng tải: thép sơn tĩnh điện, inox, nhôm định hình
- Bán kính cong: 600 - 2.000 mm
- Chiều cao băng tải: 500 - 1.000 mm
Ưu điểm nổi bật của băng tải con lăn chuyển hướng
- Giúp chuyển hướng hàng hóa linh hoạt, tối ưu không gian nhà xưởng và giảm thiết bị trung gian
- Vận hành ổn định, hạn chế kẹt hàng, lệch hướng hoặc rơi sản phẩm khi qua góc cong
- Con lăn thiết kế chính xác giúp hàng hóa di chuyển mượt mà theo quỹ đạo ổn định
- Băng tải con lăn cong có thể dễ dàng kết nối với băng tải thẳng, băng tải PVC hoặc bàn thao tác để tạo dây chuyền liên tục
- Cấu trúc đơn giản, thuận tiện cho việc bảo trì và thay thế linh kiện
- Giảm thời gian dừng máy, góp phần tối ưu chi phí vận hành cho doanh nghiệp
So với băng tải con lăn xoay thường dùng cho thao tác đổi hướng thủ công hoặc xoay kiện hàng tại vị trí làm việc, băng tải con lăn cong phù hợp hơn với các dây chuyền vận chuyển liên tục và tự động hóa.

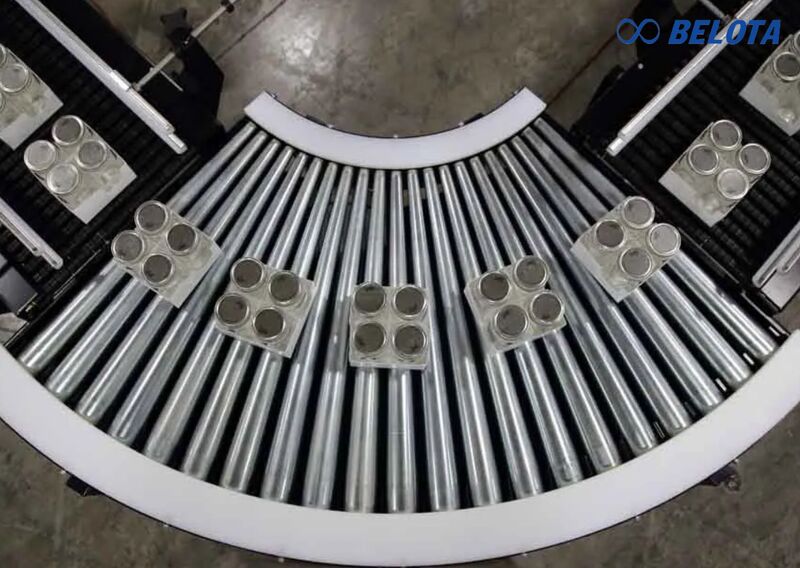

Băng tải con lăn cong có thể dễ dàng kết nối với băng tải thẳng
Các loại băng tải con lăn cong phổ biến
Hiện nay trên thị trường có hai dạng chính là băng tải con lăn cong tự do và băng tải con lăn cong truyền động.
Loại tự do (không dùng motor)
Phù hợp với hàng hóa nhẹ, không yêu cầu tốc độ cao. Hệ thống tận dụng độ dốc để hàng hóa tự di chuyển một cách tự nhiên, tiết kiệm chi phí vận hành và đơn giản trong lắp đặt.
Loại truyền động (dùng motor)
Phù hợp với dây chuyền công nghiệp, yêu cầu tốc độ ổn định và khả năng chịu tải lớn. Hệ thống hoạt động chủ động bằng motor, giúp kiểm soát tốc độ và đảm bảo hiệu suất vận hành liên tục.
Ứng dụng của băng tải con lăn bo góc trong ngành công nghiệp
Ngành logistics và kho vận
băng tải con lăn bo góc được sử dụng phổ biến trong các kho hàng, trung tâm phân phối và hệ thống trung chuyển. Thiết bị giúp phân luồng hàng hóa, chuyển hướng linh hoạt giữa các khu vực nhập - xuất - lưu trữ, từ đó nâng cao tốc độ xử lý đơn hàng và giảm thời gian vận hành.
Ngành thực phẩm và đồ uống
Trong các nhà máy chế biến thực phẩm, đồ uống, hệ thống băng tải con lăn chuyển hướng hỗ trợ vận chuyển thùng hàng, chai lọ, khay sản phẩm giữa các công đoạn như đóng gói, kiểm tra và dán nhãn. Nhờ thiết kế con lăn trơn mượt, hàng hóa được di chuyển ổn định và đảm bảo an toàn vệ sinh.
Ngành điện tử và cơ khí
Thiết bị được ứng dụng để vận chuyển linh kiện, bo mạch, cụm chi tiết hoặc sản phẩm bán thành phẩm giữa các công đoạn lắp ráp. Băng tải giúp duy trì dòng sản xuất liên tục, hạn chế va chạm và đảm bảo độ chính xác trong quá trình di chuyển.
Ngành bao bì và đóng gói
Trong sản xuất bao bì, băng tải con lăn bo góc hỗ trợ vận chuyển thùng carton, khay nhựa và sản phẩm đóng gói qua các công đoạn in, cắt, dán và hoàn thiện. Hệ thống giúp tối ưu hóa không gian nhà xưởng và tăng hiệu suất dây chuyền.

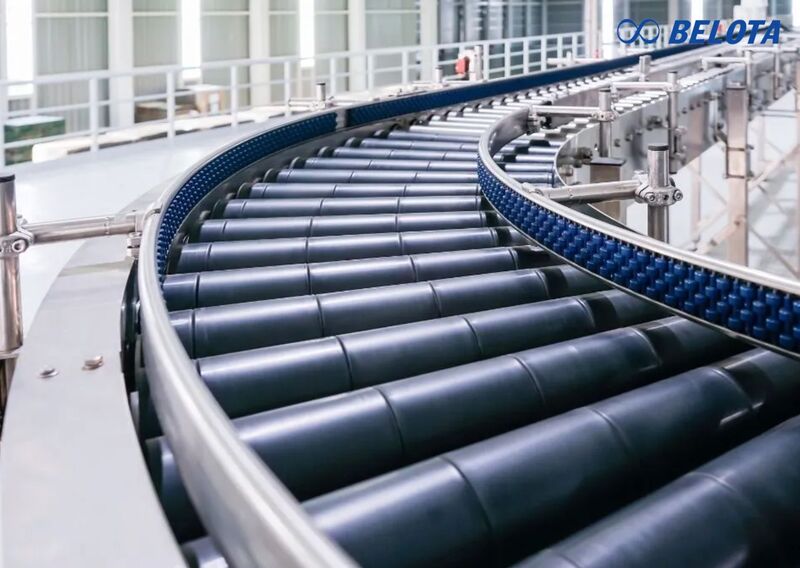

Ứng dụng của băng tải con lăn bo góc trong ngành công nghiệp
Lưu ý khi lựa chọn băng tải con lăn cong
Khi lựa chọn băng tải con lăn cong, doanh nghiệp cần xác định rõ loại hàng hóa, trọng lượng và kích thước sản phẩm để thiết kế hệ thống phù hợp.
Ngoài ra, cần chú ý đến môi trường làm việc như độ ẩm, nhiệt độ và mức độ bụi để lựa chọn vật liệu con lăn và khung băng tải phù hợp. Việc tính toán chính xác bán kính cong và tốc độ vận hành cũng rất quan trọng để đảm bảo hệ thống hoạt động ổn định và tránh tình trạng lệch hàng trong quá trình vận chuyển.
Báo giá băng tải con lăn cong mới nhất

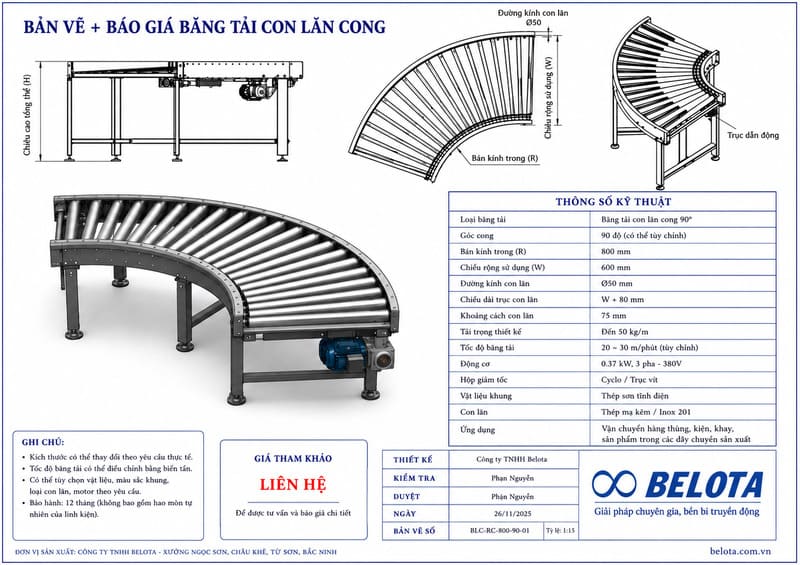

Thiết kế và báo giá băng tải con lăn cong 90 độ tại Belota
Bản vẽ băng tải con lăn cong cho khách hàng của Belota với các thông số:
- Loại băng tải: Băng tải con lăn cong 90°
- Góc cong: 90 độ (có thể tùy chỉnh)
- Bán kính trong (R): 800 mm
- Chiều rộng sử dụng (W): 600 mm
- Đường kính con lăn: Ø50 mm
- Chiều dài trục con lăn: W + 80 mm
- Khoảng cách con lăn: 75 mm
- Tải trọng thiết kế: Đến 50 kg/m
- Tốc độ băng tải: 20 ~ 30 m/phút (tùy chỉnh)
- Động cơ: 0.37 kW, 3 pha - 380V
- Hộp giảm tốc: Cyclo / Trục vít
- Vật liệu khung: Thép sơn tĩnh điện
- Con lăn: Thép mạ kẽm / Inox 201
- Giá thành: Vui lòng liên hệ
Đơn vị gia công, thiết kế băng tải con lăn uy tín tại TP.HCM
Belota chuyên gia công và thiết kế băng tải con lăn cong theo yêu cầu, phù hợp cho nhà máy, kho vận và dây chuyền tự động hóa. Hệ thống được tối ưu theo mặt bằng thực tế, tải trọng và tốc độ vận hành nhằm đảm bảo chuyển hướng hàng hóa ổn định, hạn chế lệch hoặc kẹt sản phẩm.
Với đội ngũ kỹ thuật nhiều kinh nghiệm, Belota hỗ trợ khảo sát, thiết kế, lắp đặt và bảo trì trọn gói, mang đến giải pháp vận chuyển hiệu quả và tối ưu chi phí cho doanh nghiệp.
Thông tin liên hệ:
- Địa chỉ: C63, Khu dân cư Thới An, Đường Lê Thị Riêng, Phường Thới An, Quận 12, Thành phố Hồ Chí Minh, Việt Nam
- Hotline/ Zalo: 0917657946
- Email: info@belota.com.vn
Kết luận
Băng tải con lăn cong là giải pháp tối ưu giúp doanh nghiệp nâng cao hiệu quả vận chuyển, tiết kiệm không gian và tăng tính tự động hóa trong sản xuất. Với khả năng vận hành linh hoạt, độ bền cao và dễ dàng tích hợp vào nhiều hệ thống khác nhau, thiết bị này đang trở thành lựa chọn phổ biến trong các nhà máy hiện đại. Việc đầu tư đúng loại băng tải không chỉ giúp tăng năng suất mà còn giảm chi phí vận hành lâu dài cho doanh nghiệp.
