Con lăn côn là một loại con lăn có thiết kế đặc biệt với hình dạng thuôn nhỏ dần về một phía tạo thành hình nón cụt. Thiết bị thường được ứng dụng trong các hệ thống băng tải cong, băng tải chuyển hướng 45°, 90° hoặc 180°, giúp tối ưu không gian và tăng hiệu quả vận hành trong dây chuyền sản xuất. Trong bài viết này, hãy cùng Belota tìm hiểu những ưu điểm nổi bật mà con lăn côn mang lại trong các hệ thống băng tải hiện đại, cũng như vai trò quan trọng của nó trong việc đảm bảo dòng chảy hàng hóa luôn ổn định và liên tục.
Tổng quan về con lăn côn
Con lăn côn là một loại con lăn công nghiệp có thiết kế đặc trưng với đường kính ống nhỏ dần về một phía, tạo thành dạng hình nón cụt. Nhờ cấu trúc này, con lăn côn được sử dụng chủ yếu trong các hệ thống băng tải cong, nơi hàng hóa cần di chuyển qua các góc chuyển hướng như 45°, 90° hoặc 180° một cách ổn định và chính xác.
Tùy theo thiết kế hệ thống, độ côn và số lượng con lăn sẽ được tính toán dựa trên chiều dài băng tải, bán kính cong và loại sản phẩm vận chuyển. Trong thực tế, đường kính phổ biến của con lăn côn thường dao động khoảng Ø50 - Ø76 mm, trong đó loại Ø60 - Ø65 mm được sử dụng khá phổ biến trong các hệ thống băng tải cong tải nhẹ đến trung bình.

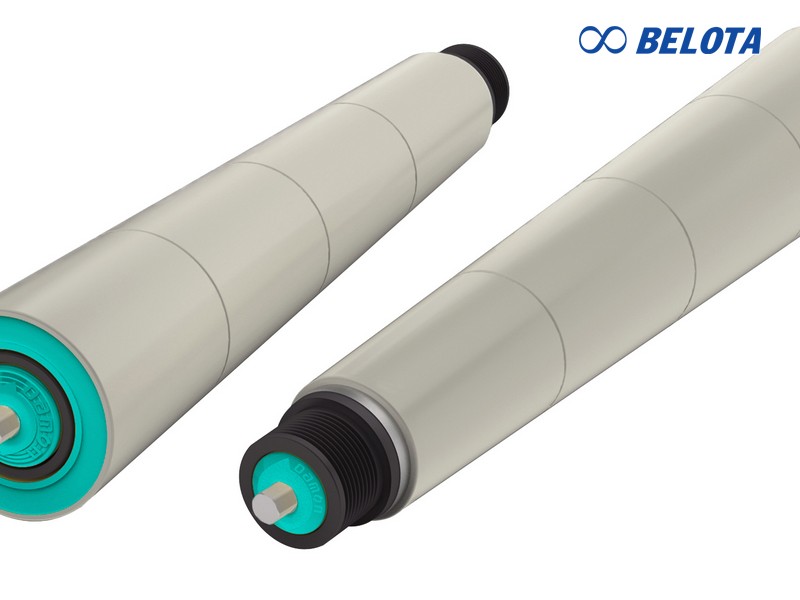

Con lăn côn có thiết kế đặc trưng với đường kính ống nhỏ dần về một phía
Cấu tạo con lăn côn
Con lăn côn được thiết kế với cấu trúc đơn giản nhưng đảm bảo độ chính xác cao trong vận hành:
- Thân con lăn: chế tạo dạng hình nón từ thép, inox hoặc nhựa tùy môi trường sử dụng
- Trục con lăn: làm bằng thép hoặc inox, kết nối hai đầu và lắp vào khung băng tải
- Vòng bi: giúp con lăn quay êm, giảm ma sát và tăng tuổi thọ
- Phớt chắn bụi: bảo vệ vòng bi khỏi bụi bẩn, nước và hóa chất
- Nắp chặn: cố định kết cấu và tăng độ bền tổng thể
Con lăn côn được thiết kế với cấu trúc đơn giản nhưng đảm bảo độ chính xác cao
Thông số kỹ thuật của con lăn côn
- Đường kính: 20 – 500 mm
- Chiều dài: 200 – 2000 mm
- Chiều dày ống: 0.5 – 8 mm
- Vật liệu: Thép, inox, thép mạ kẽm, nhựa
- Dạng truyền động: Trọng lực hoặc dẫn động bằng dây đai (O-belt) tùy thiết kế hệ thống
- Bề mặt xử lý: Mạ kẽm, sơn tĩnh điện hoặc đánh bóng inox giúp tăng khả năng chống ăn mòn
- Tải trọng: Tùy thuộc vào đường kính, độ dày ống và kết cấu trục (từ tải nhẹ đến tải trung bình)
- Nhiệt độ làm việc: Thường từ -5°C đến 40°C, đảm bảo độ ổn định cơ học trong môi trường công nghiệp thông dụng
- Tùy chỉnh: Có thể gia công theo yêu cầu về độ côn, chiều dài và loại rãnh truyền động để phù hợp từng hệ thống băng tải cụ thể
Thông số kỹ thuật của con lăn côn
Nguyên lý hoạt động của con lăn côn
Con lăn côn hoạt động dựa trên sự thay đổi đường kính theo chiều dài thân con lăn, tạo ra một bề mặt có độ nghiêng nhẹ. Khi các con lăn được lắp đặt theo dạng cong, mỗi con lăn sẽ có một góc bố trí nhất định so với hướng di chuyển chính của băng tải, từ đó hình thành lực dẫn hướng tự nhiên cho sản phẩm.
Trong quá trình vận hành, khi hàng hóa đi từ đoạn thẳng vào khu vực băng tải con lăn, sự chênh lệch tốc độ bề mặt giữa phần đường kính lớn và nhỏ của con lăn sẽ khiến vật phẩm tự điều chỉnh vị trí. Kết hợp với lực ma sát giữa bề mặt con lăn và đáy sản phẩm, hàng hóa sẽ dần “trượt hướng” theo đường cong thay vì đi thẳng.
Tùy theo bán kính cong và cách bố trí con lăn, sản phẩm có thể được dẫn sang một tuyến băng tải khác hoặc chuyển hướng sang một làn vận chuyển riêng biệt. Việc tính toán số lượng con lăn, độ côn và góc lắp đặt sẽ quyết định mức độ ổn định và độ mượt của quá trình chuyển hướng.
Trong thực tế vận hành, nguyên lý này tận dụng đồng thời cả chuyển động quay của con lăn và trọng lực tác động lên sản phẩm, giúp hàng hóa di chuyển theo quỹ đạo cong một cách tự nhiên, hạn chế tối đa va đập hoặc kẹt hàng tại điểm chuyển hướng.

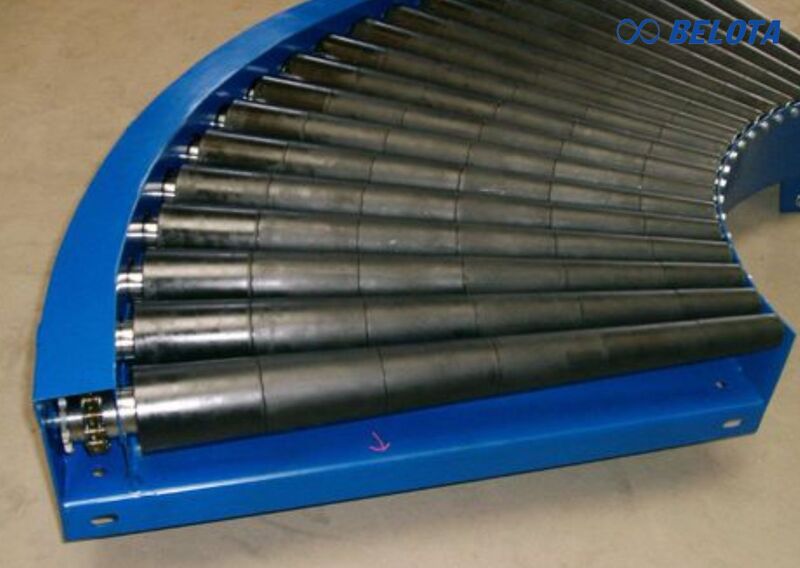

Con lăn côn hoạt động dựa trên sự thay đổi đường kính theo chiều dài thân con lăn
Ưu điểm nổi bật của con lăn côn
Con lăn côn mang lại nhiều lợi ích trong hệ thống vận chuyển:
- Dẫn hướng hiệu quả: Dùng trong các hệ thống băng tải con lăn cong giúp chuyển hướng linh hoạt, phù hợp nhiều góc cong khác nhau.
- Độ bền vật liệu tốt: Sản xuất từ thép mạ kẽm, inox, nhựa hoặc sơn tĩnh điện, chống ăn mòn và chịu tải tốt; một số loại có phủ PVC giúp giảm ma sát và tiếng ồn.
- Vận hành êm ái: Giảm rung lắc, hạn chế va đập và tình trạng kẹt hàng tại điểm cong.
- Giảm thiết bị phụ trợ: Hạn chế sử dụng thêm thanh dẫn hướng, giúp hệ thống đơn giản hơn.
- Phù hợp đa dạng hàng hóa: Ứng dụng tốt cho thùng carton, khay nhựa, linh kiện và hàng đóng gói.
- Hiệu suất cao: Duy trì dòng chảy hàng hóa liên tục trong dây chuyền sản xuất.
- Dải nhiệt độ hoạt động ổn định: Vận hành tốt trong khoảng -5°C đến 40°C, giúp con lăn giữ được độ ổn định cơ học, hạn chế biến dạng và đảm bảo hiệu suất bền bỉ trong nhiều điều kiện môi trường công nghiệp.
- Thiết kế linh hoạt: Có thể tùy chỉnh theo kích thước và yêu cầu kỹ thuật
Ứng dụng của con lăn côn trong công nghiệp
Con lăn côn được sử dụng rộng rãi trong nhiều lĩnh vực sản xuất và logistics:
- Ngành logistics và kho vận: dùng trong băng tải phân loại và chuyển hướng hàng hóa
- Ngành thực phẩm: vận chuyển sản phẩm đóng gói, đảm bảo vệ sinh và an toàn
- Ngành điện tử: di chuyển linh kiện nhỏ, hạn chế va chạm và tĩnh điện
- Ngành in ấn và bao bì: hỗ trợ hệ thống băng tải cong trong dây chuyền sản xuất
- Nhà máy sản xuất: tích hợp trong hệ thống tự động hóa vận chuyển
Phân loại con lăn côn phổ biến
Hiện nay con lăn côn được chia theo vật liệu và mục đích sử dụng:
Phân loại theo cấu tạo
Con lăn côn không rãnh
Loại con lăn này thường được sử dụng trong các hệ thống băng tải hoạt động theo cơ chế trọng lực. Do không có rãnh dẫn động, con lăn giúp hàng hóa di chuyển tự do với độ ma sát thấp, phù hợp cho các tuyến băng tải cong không sử dụng động cơ truyền động.
Con lăn côn không rãnh
Con lăn côn có rãnh
Được thiết kế với rãnh để lắp dây đai (thường là dây O-belt), loại con lăn này thường dùng trong hệ thống băng tải con lăn dẫn động. Nhờ cơ chế truyền động bằng dây đai, hàng hóa được kiểm soát tốc độ tốt hơn và đảm bảo chuyển động ổn định trên các đoạn cong.
Con lăn côn có thiết kế đặc trưng với đường kính ống nhỏ dần về một phía
Phân loại theo vật liệu
Con lăn côn thép mạ kẽm
Được sử dụng phổ biến trong môi trường công nghiệp thông thường, có khả năng chịu tải tốt, chống gỉ ở mức cơ bản và độ bền cao.
Con lăn côn thép mạ kẽm
Con lăn côn inox (thép không gỉ)
Con lăn inox dạng côn phù hợp với môi trường ẩm, yêu cầu vệ sinh cao như thực phẩm, dược phẩm hoặc kho lạnh, đảm bảo độ bền và khả năng chống ăn mòn vượt trội.

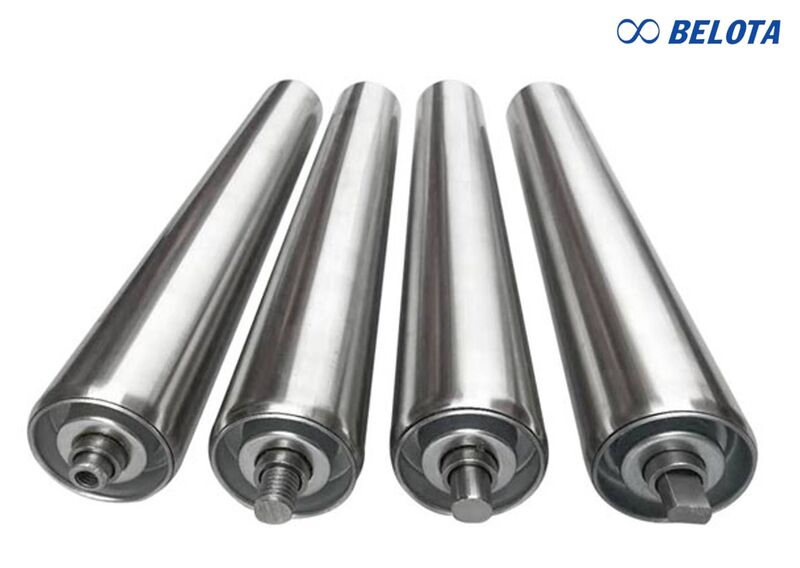

Con lăn côn inox
Con lăn côn nhựa / PVC
Thường dùng cho tải nhẹ, giúp giảm tiếng ồn, giảm ma sát và tối ưu chi phí đầu tư trong các hệ thống băng tải nhỏ hoặc trung bình.
Con lăn côn nhựa
Kết luận
Con lăn côn là bộ phận quan trọng trong hệ thống băng tải hiện đại, đặc biệt ở các dây chuyền cần chuyển hướng linh hoạt. Với thiết kế tối ưu, độ bền cao và khả năng ứng dụng đa dạng, con lăn côn giúp doanh nghiệp nâng cao hiệu suất vận hành, giảm chi phí bảo trì và đảm bảo quá trình vận chuyển hàng hóa diễn ra ổn định, liên tục.
