Trong các hệ thống băng tải công nghiệp hiện nay, giá đỡ con lăn là bộ phận quan trọng giúp cố định con lăn băng tải, giữ dây băng vận hành ổn định và hạn chế rung lắc khi hệ thống hoạt động liên tục. Việc lựa chọn đúng loại giá đỡ không chỉ ảnh hưởng đến khả năng chịu tải mà còn tác động trực tiếp đến tuổi thọ của toàn bộ hệ thống băng tải cao su. Trong bài viết này, Belota sẽ giúp bạn hiểu rõ cấu tạo, phân loại, thông số kỹ thuật, ứng dụng thực tế cũng như kinh nghiệm lựa chọn khung giá đỡ con lăn phù hợp với từng môi trường vận hành công nghiệp.
Giá đỡ con lăn băng tải là gì?
Giá đỡ con lăn băng tải là bộ phận quan trọng trong hệ thống băng tải cao su, có chức năng nâng đỡ và cố định các con lăn nhằm giữ dây băng vận hành ổn định, hạn chế rung lắc và đảm bảo độ căng cần thiết trong quá trình hoạt động.
Thiết bị thường được thiết kế theo dạng lòng máng với phần giữa lõm xuống, giúp dây băng ôm sát vật liệu hơn trong quá trình vận chuyển. Nhờ đó, hệ thống có thể tăng khả năng chứa tải, hạn chế rơi vãi nguyên liệu và duy trì dòng chảy vật liệu liên tục trên băng tải.

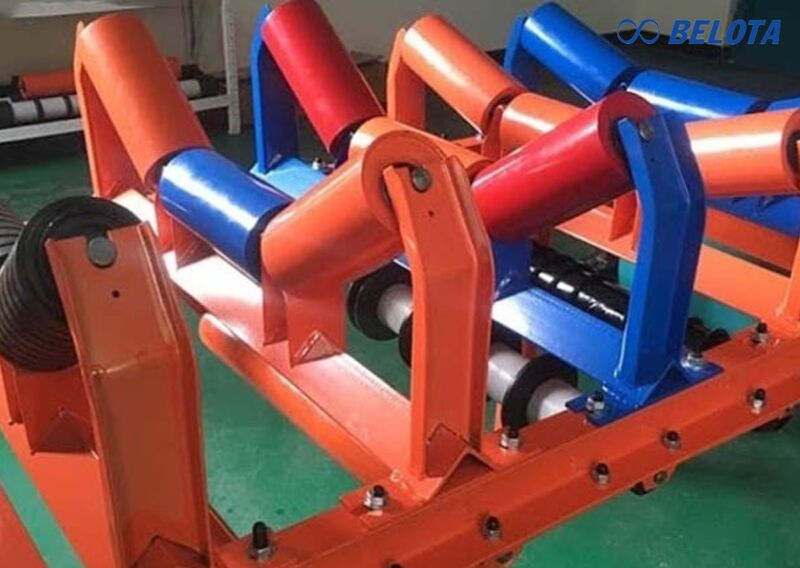

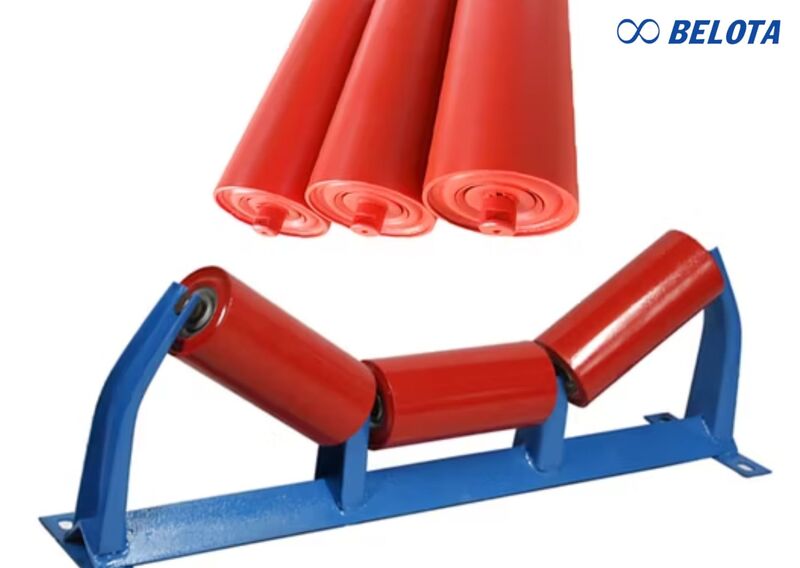

giá đỡ con lăn là bộ phận quan trọng giúp cố định con lăn băng tải
Cấu tạo của giá đỡ con lăn
- Khung giá đỡ: Thường được chế tạo từ thép CT3, thép mạ kẽm hoặc inox có độ bền cao, giúp nâng đỡ toàn bộ hệ thống con lăn và đảm bảo khả năng chịu tải ổn định trong môi trường làm việc cường độ lớn.
- Thanh liên kết: Có chức năng liên kết các bộ phận của giá đỡ, đồng thời giúp phân bổ tải trọng đồng đều và hạn chế rung lắc trong quá trình vận hành.
- Vị trí lắp ghép: Được thiết kế bằng bulong và các lỗ bắt vít tiêu chuẩn, hỗ trợ việc lắp đặt, tháo rời hoặc bảo trì hệ thống nhanh chóng và thuận tiện hơn.
- Bề mặt xử lý: Thường được sơn tĩnh điện hoặc mạ kẽm chống gỉ nhằm tăng khả năng chống ăn mòn, phù hợp với môi trường ẩm ướt, bụi hoặc ngoài trời.

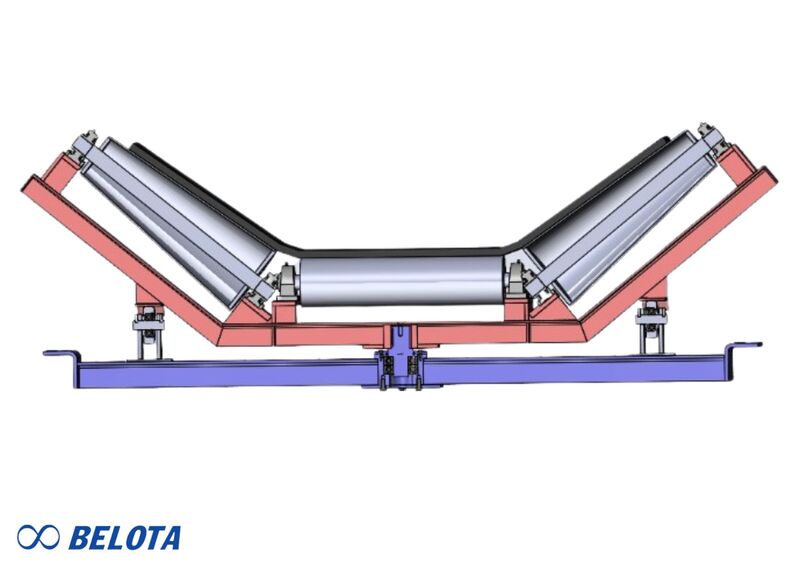

Cấu tạo của giá đỡ con lăn
Ưu điểm của giá đỡ con lăn
- Kết cấu chắc chắn, tuổi thọ cao: Giá đỡ con lăn thường được gia công từ thép dày, kết hợp mối hàn chắc chắn giúp tăng độ cứng tổng thể và hạn chế biến dạng trong quá trình vận hành tải nặng liên tục.
- Hạn chế bám bụi và kẹt vật liệu: Thiết kế khung và bề mặt liên kết được tối ưu giúp giảm tình trạng tích tụ bụi bẩn, đá vụn hoặc vật liệu rơi vãi quanh cụm con lăn, từ đó hạn chế hiện tượng kẹt và giảm hao mòn thiết bị.
- Bảo vệ ổ trục và con lăn tốt hơn: Khi giá đỡ được gia công chính xác, con lăn sẽ hoạt động ổn định hơn, giảm rung lắc và hạn chế tải lệch lên ổ trục. Điều này giúp kéo dài tuổi thọ bạc đạn và giảm nguy cơ hư hỏng trong quá trình vận hành liên tục.
- Tăng độ ổn định cho hệ thống băng tải: Giá đỡ giúp cố định hướng chạy của dây băng, hạn chế lệch băng và rung động khi vận chuyển vật liệu với tải trọng lớn hoặc tốc độ cao.
- Dễ lắp đặt và bảo trì: Thiết kế lắp ghép bằng bulong tiêu chuẩn giúp việc thay thế con lăn, tháo lắp hoặc bảo trì hệ thống diễn ra nhanh chóng hơn, giảm thời gian dừng máy trong sản xuất.

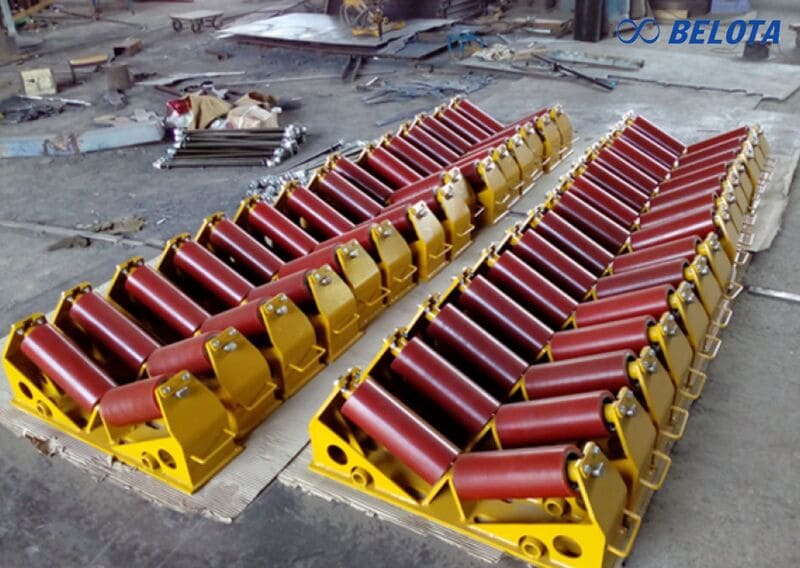

Giá đỡ giúp cố định hướng chạy của dây băng
Các loại giá đỡ con lăn phổ biến
Giá đỡ con lăn chữ V
Giá đỡ chữ V được thiết kế với hai con lăn nghiêng hai bên tạo thành hình chữ V. Loại giá đỡ này thường được sử dụng cho các hệ thống băng tải vừa và nhỏ hoặc các dây chuyền vận chuyển có quãng đường ngắn.
Ưu điểm lớn nhất của giá đỡ chữ V là chi phí đầu tư thấp, dễ gia công và lắp đặt nhanh chóng. Ngoài ra, việc sửa chữa hoặc thay thế linh kiện cũng khá đơn giản, phù hợp với các doanh nghiệp muốn tối ưu chi phí. Tuy nhiên, khả năng chịu tải của giá đỡ chữ V không cao bằng loại chữ U. Khi vận hành liên tục trong môi trường tải nặng, dây băng tải có thể bị mài mòn nhanh hơn và hiệu suất vận chuyển cũng thấp hơn.
Giá đỡ chữ V thường được ứng dụng trong các hệ thống băng tải hàng nhẹ, băng tải bao tải hoặc dây chuyền sản xuất quy mô nhỏ.
Giá đỡ con lăn chữ U
Khác với dạng chữ V, giá đỡ chữ U sử dụng từ 3 đến 4 con lăn để tạo thành lòng máng sâu hơn. Thiết kế này giúp giữ vật liệu ổn định trên dây băng tải, đặc biệt phù hợp với các hệ thống vận chuyển vật liệu rời hoặc tải trọng lớn.
Ưu điểm nổi bật của giá đỡ chữ U là khả năng chịu lực tốt, hạn chế hao mòn dây băng và tăng năng suất vận chuyển. Nhờ kết cấu chắc chắn, loại giá đỡ này thường được sử dụng trong các hệ thống băng tải than đá, xi măng, cát, đá hoặc vật liệu xây dựng.
Bên cạnh những ưu điểm về hiệu suất, giá đỡ chữ U có kết cấu phức tạp hơn nên chi phí sản xuất và lắp đặt cũng cao hơn. Việc sửa chữa hoặc gia công đòi hỏi kỹ thuật cao hơn so với loại chữ V.
Thông số kỹ thuật cơ bản của giá đỡ thường gặp
Giá đỡ con lăn được thiết kế với nhiều kích thước khác nhau tùy theo từng hệ thống băng tải.
Giá đỡ chữ V

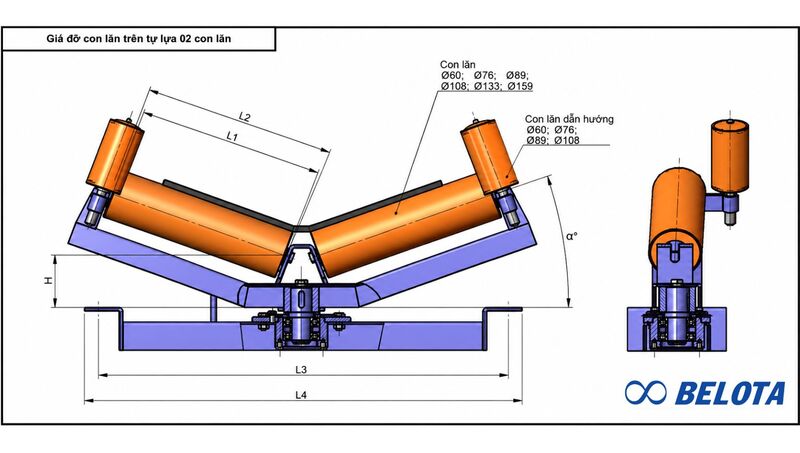

Thông số kỹ thuật giá đỡ chữ V
| Chiều rộng băng (mm) | Đường kính con lăn D (mm) | Góc nghiêng α° | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | H (mm) | Tiết diện thanh ngang |
|---|---|---|---|---|---|---|---|---|
| 300 | Ø60 | 20° | 200 | 210 | 650 | 700 | 90 | U60×30×4 |
| 400 | Ø60; Ø76 | 20° | 250 | 260 | 650 | 700 | 90 | U60×30×4 |
| 500 | Ø60; Ø76; Ø89 | 20° | 315 | 325 | 750 | 800 | 90 | U60×30×4 |
| 650 | Ø60; Ø76; Ø89; Ø108 | 20° | 380 | 390 | 900 | 950 | 120 | U80×40×4 |
| 800 | Ø89; Ø108; Ø133 | 20° | 465 | 475 | 1100 | 1150 | 120 | U80×40×4 |
| 1000 | Ø89; Ø108; Ø133; Ø159 | 20° | 600 | 610 | 1300 | 1350 | 140 | U100×50×5 |
| 1200 | Ø108; Ø133; Ø159 | 20° | 700 | 710 | 1550 | 1600 | 140 | U100×50×5 |
| 1400 | Ø108; Ø133; Ø159 | 20° | 800 | 810 | 1750 | 1800 | 150 | U120×60×5 |
| 1600 | Ø108; Ø133; Ø159 | 20° | 900 | 910 | 1950 | 2000 | 150 | U120×60×5 |
Giá đỡ chữ V thường dùng cho khổ băng từ 300 - 800 mm, con lăn Φ21 - Φ60 mm, phù hợp hệ thống nhỏ và vừa.
Giá đỡ chữ U

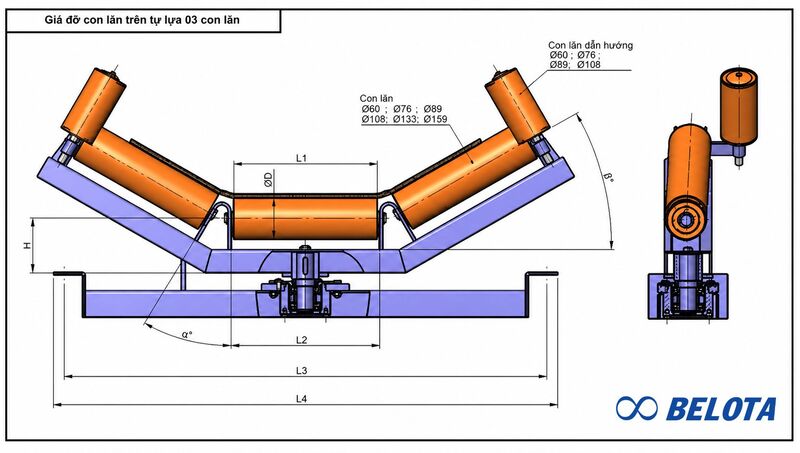

Thông số kỹ thuật giá đỡ chữ U
| Chiều rộng băng (mm) | Đường kính con lăn D (mm) | Góc nghiêng α° | L1 (mm) | L2 (mm) | L3 (mm) | L4 (mm) | H (mm) | Tiết diện thanh ngang |
|---|---|---|---|---|---|---|---|---|
| 400 | Ø60; Ø76 | 20°; 30°; 35°; 45° | 160 | 170 | 650 | 700 | 100 | U60×30×4 |
| 500 | Ø60; Ø76; Ø89 | 20°; 30°; 35°; 45° | 200 | 210 | 750 | 800 | 100 | U60×30×4 |
| 650 | Ø60; Ø76; Ø89; Ø108 | 20°; 30°; 35°; 45° | 250 | 260 | 900 | 950 | 130 | U80×40×4 |
| 800 | Ø89; Ø108; Ø133 | 20°; 30°; 35°; 45° | 315 | 325 | 1100 | 1150 | 130 | U80×40×4 |
| 1000 | Ø89; Ø108; Ø133; Ø159 | 20°; 30°; 35°; 45° | 380 | 390 | 1300 | 1350 | 150 | U100×50×5 |
| 1200 | Ø108; Ø133; Ø159 | 20°; 30°; 35°; 45° | 465 | 475 | 1550 | 1600 | 150 | U100×50×5 |
| 1400 | Ø108; Ø133; Ø159 | 20°; 30°; 35°; 45° | 530 | 540 | 1750 | 1800 | 170 | U120×60×5 |
| 1600 | Ø108; Ø133; Ø159 | 20°; 30°; 35°; 45° | 600 | 610 | 1950 | 2000 | 170 | U120×60×5 |
Giá đỡ chữ U dùng cho khổ băng từ 600 – 1500 mm, con lăn Φ49 – Φ90 mm, đáp ứng tải trọng lớn. Nhìn chung, chữ U có khả năng chịu tải cao hơn và phù hợp với môi trường công nghiệp nặng.
Ứng dụng thực tế của giá đỡ con lăn
- Ngành khai thác khoáng sản: Sử dụng trong các hệ thống băng tải vận chuyển than đá, quặng và vật liệu rời với tải trọng lớn.
- Ngành vật liệu xây dựng: Ứng dụng phổ biến trong dây chuyền vận chuyển xi măng, cát đá, gạch và các trạm trộn bê tông.
- Lĩnh vực logistics và kho vận: Hỗ trợ vận chuyển, phân loại và luân chuyển hàng hóa trong kho bãi hoặc trung tâm phân phối.
- Ngành thực phẩm và sản xuất công nghiệp: Giúp hệ thống băng tải vận hành ổn định, đảm bảo tính liên tục trong dây chuyền sản xuất.
- Hệ thống vận chuyển hàng hóa liên tục: Đóng vai trò nâng đỡ và ổn định dây băng trong các hệ thống hoạt động cường độ cao, giảm rung lắc và hạn chế lệch băng trong quá trình vận hành.
Kinh nghiệm lựa chọn khung giá đỡ con lăn phù hợp
Trong thực tế vận hành, nhiều hệ thống băng tải bị lệch băng hoặc rung lắc mạnh không phải do dây băng kém chất lượng mà xuất phát từ việc lựa chọn giá đỡ không phù hợp với tải trọng thực tế. Với các hệ thống vận chuyển đá, cát, than hoặc vật liệu rời tải nặng, nên ưu tiên giá đỡ có kết cấu thép dày và độ cứng cao để hạn chế hiện tượng võng hoặc biến dạng sau thời gian dài hoạt động.
Theo kinh nghiệm lắp đặt thực tế từ Belota, môi trường làm việc cũng ảnh hưởng rất lớn đến tuổi thọ của giá đỡ con lăn. Đối với hệ thống đặt ngoài trời hoặc khu vực có độ ẩm cao, bụi và hóa chất, các dòng giá đỡ mạ kẽm hoặc inox sẽ cho độ bền ổn định hơn so với thép sơn thông thường, đặc biệt tại các vị trí mối hàn và bulong liên kết.
Một yếu tố thường bị bỏ sót là khoảng cách giữa các cụm giá đỡ. Nếu bố trí quá thưa, dây băng dễ bị võng khi tải nặng; ngược lại, lắp quá dày sẽ làm tăng chi phí đầu tư mà không mang lại hiệu quả rõ rệt. Khoảng cách này cần được tính toán dựa trên chiều rộng băng tải, tải trọng vật liệu và tốc độ vận hành thực tế.
Ngoài ra, nên ưu tiên các mẫu giá đỡ có thiết kế tháo lắp bằng bulong tiêu chuẩn để thuận tiện cho việc thay con lăn hoặc bảo trì định kỳ. Trong các dây chuyền hoạt động liên tục, việc rút ngắn thời gian bảo trì sẽ giúp doanh nghiệp giảm đáng kể thời gian dừng máy và chi phí vận hành lâu dài.

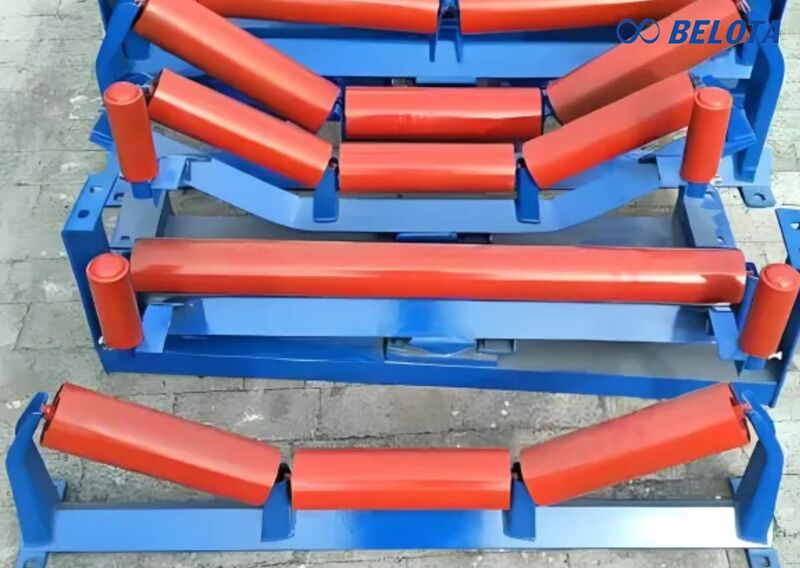

Môi trường làm việc ảnh hưởng rất lớn đến tuổi thọ của giá đỡ con lăn
Hướng dẫn bảo trì giá đỡ con lăn
Để hệ thống băng tải hoạt động ổn định và bền bỉ, cần kiểm tra định kỳ độ chắc chắn của bulong, tình trạng cong vênh hoặc gỉ sét trên khung giá đỡ. Việc vệ sinh bụi bẩn, dầu mỡ và thay thế các con lăn hư hỏng kịp thời sẽ giúp hạn chế sự cố trong quá trình vận hành.
Đối với các hệ thống hoạt động ngoài trời, nên thực hiện sơn chống gỉ định kỳ để tăng tuổi thọ cho thiết bị và đảm bảo hiệu quả sử dụng lâu dài.
Kết luận
Giá đỡ con lăn băng tải là bộ phận không thể thiếu trong các hệ thống băng tải công nghiệp hiện nay. Việc lựa chọn đúng loại giá đỡ sẽ giúp hệ thống vận hành ổn định, nâng cao hiệu suất làm việc và kéo dài tuổi thọ dây băng tải.
Tùy vào nhu cầu sử dụng thực tế, doanh nghiệp có thể lựa chọn giá đỡ chữ V hoặc chữ U để phù hợp với tải trọng, môi trường làm việc và quy mô sản xuất. Đầu tư vào sản phẩm chất lượng cao sẽ giúp tối ưu chi phí vận hành và đảm bảo hiệu quả lâu dài cho hệ thống băng tải.
