Con lăn xích là giải pháp truyền động quan trọng trong các hệ thống băng tải công nghiệp, giúp vận chuyển hàng hóa nặng một cách ổn định, đồng bộ và hiệu quả. Với khả năng chịu tải cao, vận hành bền bỉ và hạn chế trượt tải, loại con lăn này được ứng dụng rộng rãi trong dây chuyền logistics, kho vận, sản xuất và chế biến công nghiệp. Qua bài viết này, Belota sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, ứng dụng thực tế và các tiêu chí lựa chọn con lăn xích phù hợp cho từng hệ thống băng tải công nghiệp.
Con lăn xích là gì?
Con lăn xích là một cụm cơ khí truyền động quan trọng trong hệ thống băng tải con lăn, được thiết kế để vận chuyển hàng hóa nặng một cách ổn định, đồng bộ và liên tục. Khác với các loại con lăn tự do thông thường, con lăn xích hoạt động thông qua cơ chế truyền lực bằng xích và nhông, giúp toàn bộ hệ thống vận hành mạnh mẽ hơn, đặc biệt phù hợp với các dây chuyền tải pallet, thùng carton lớn hoặc hàng hóa có tải trọng cao.

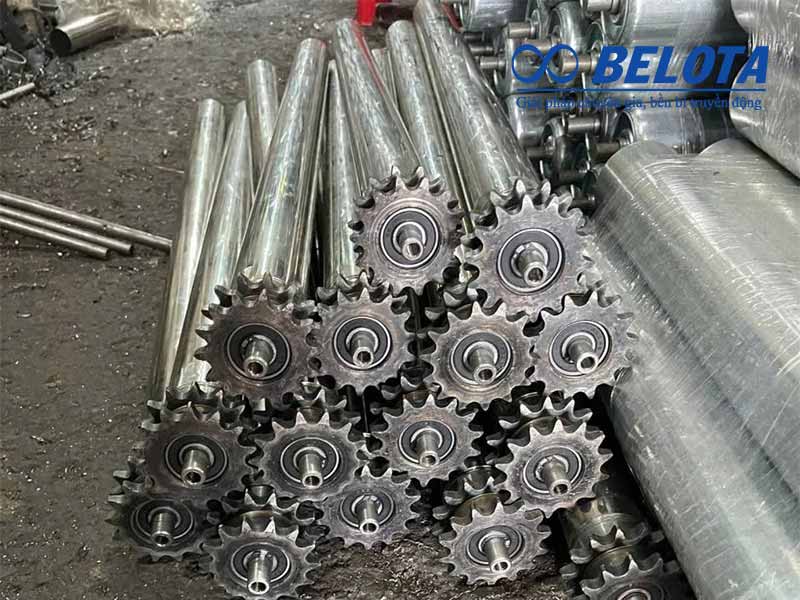

Con lăn xích là loại ở đầu trục được lắp bánh xích
Cấu tạo chi tiết của con lăn xích tiêu chuẩn
Con lăn xích tiêu chuẩn được cấu tạo từ nhiều bộ phận cơ khí liên kết chặt chẽ với nhau nhằm đảm bảo khả năng truyền động ổn định, chịu tải cao và vận hành liên tục trong môi trường công nghiệp. Mỗi thành phần đều giữ một vai trò riêng trong quá trình truyền lực và vận chuyển hàng hóa.
- Thân con lăn: Thân con lăn là bộ phận chính có dạng ống trụ, thường được sản xuất từ thép mạ kẽm, inox hoặc thép sơn tĩnh điện để tăng độ cứng và khả năng chống mài mòn.
- Trục con lăn: Là chi tiết chịu lực chính, giúp liên kết con lăn với khung băng tải. Được gia công chính xác từ thép C45 hoặc inox, với các kiểu phổ biến như trục xuyên, trục ren và trục dẹt.
- Vòng bi: Vòng bi giúp con lăn quay trơn tru và giảm tiếng ồn khi hoạt động. Các mã thường dùng gồm 6202, 6203, 6204, ưu tiên loại kín bụi (2RS hoặc ZZ) để tăng tuổi thọ.
- Bánh răng (nhông xích): Là bộ phận ăn khớp với dây xích, giúp đồng bộ chuyển động quay giữa các con lăn. Các thông số cần lưu ý gồm số răng (11T–14T), bước xích (08B, 10A, 12A) và kiểu nhông đơn hoặc nhông đôi.
- Nắp chặn và phớt chắn bụi: Có nhiệm vụ bảo vệ vòng bi khỏi bụi, hơi ẩm và hóa chất, giúp tăng độ bền trong môi trường công nghiệp hoặc kho lạnh.

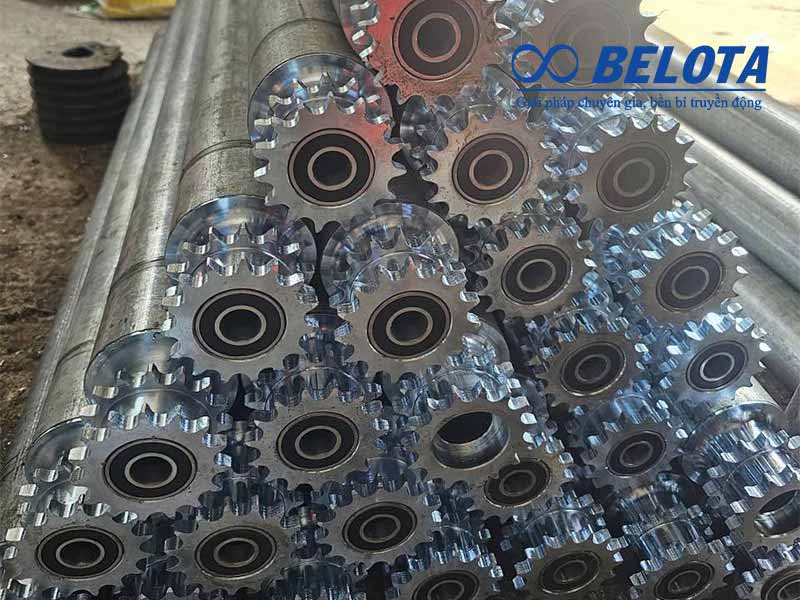

Cấu tạo chi tiết của con lăn xích
Phân loại con lăn truyền động xích
Con lăn truyền động xích được phân loại dựa trên cơ cấu truyền động, vật liệu chế tạo và tải trọng vận hành nhằm phù hợp với từng hệ thống băng tải công nghiệp khác nhau.
Phân loại theo cơ cấu truyền động
- Con lăn xích đơn: Sử dụng một dãy xích truyền động, phù hợp với hệ thống tải nhẹ và trung bình, chi phí thấp, dễ lắp đặt.
- Con lăn xích đôi: Sử dụng hai dãy xích song song, giúp tăng khả năng chịu tải, vận hành ổn định và chống trượt tốt hơn.
Phân loại theo vật liệu
- Con lăn xích thép mạ kẽm: Chống gỉ cơ bản, phù hợp môi trường khô ráo và chi phí hợp lý.
- Con lăn xích inox 304: Chống ăn mòn tốt, thường dùng trong ngành thực phẩm, thủy sản và môi trường ẩm.
- Con lăn xích sơn tĩnh điện: Tăng độ bền, chống oxy hóa và đảm bảo tính thẩm mỹ cho hệ thống.
Phân loại theo tải trọng
- Con lăn xích tải nhẹ: Dùng để vận chuyển thùng carton, hàng đóng gói hoặc linh kiện nhỏ.
- Con lăn xích tải nặng: Thiết kế chịu lực cao, phù hợp vận chuyển pallet và hàng hóa công nghiệp khối lượng lớn.
Nguyên lý hoạt động của con lăn xích trong hệ thống băng tải
Hệ thống con lăn xích hoạt động theo nguyên lý truyền động trực tiếp qua xích và nhông, giúp toàn bộ tuyến băng tải vận hành đồng bộ và ổn định.

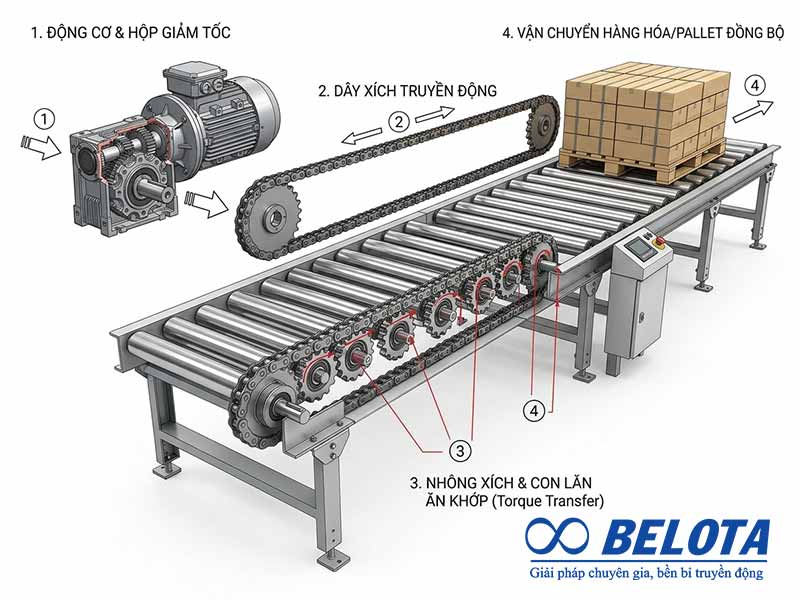

Nguyên lý hoạt động của con lăn xích
Chu trình truyền động diễn ra theo các bước sau:
Bước 1: Động cơ tạo mô-men xoắn
Khi hệ thống vận hành, động cơ giảm tốc sẽ tạo ra chuyển động quay và truyền lực đến bánh răng chủ động. Bánh răng chủ động sau đó kéo dây xích tải chuyển động liên tục dọc theo hệ thống băng tải.
Bước 2: Xích tải truyền chuyển động đến con lăn xích
Khi dây xích chuyển động, các mắt xích sẽ ăn khớp với bánh răng xích được gắn trên trục của từng con lăn. Do bánh răng xích và trục con lăn được liên kết cố định, chuyển động quay sẽ được truyền trực tiếp từ xích sang trục và ống con lăn.
Lúc này, các con lăn sẽ quay đồng bộ theo cùng tốc độ, giúp hàng hóa đặt trên bề mặt băng tải di chuyển ổn định theo hướng truyền động. Cơ chế này giúp hạn chế hiện tượng trượt tải, tăng độ chính xác trong vận chuyển và đảm bảo hệ thống hoạt động hiệu quả trong các dây chuyền tự động hóa công nghiệp.
Bước 3: Hàng hóa được vận chuyển ổn định trên băng tải
Khi toàn bộ con lăn quay liên tục, pallet, thùng carton hoặc vật liệu công nghiệp sẽ được di chuyển xuyên suốt trên hệ thống băng tải. Nhờ khả năng đồng bộ cao giữa các con lăn, hàng hóa luôn được giữ ổn định, hạn chế rung lắc và phù hợp với các môi trường sản xuất có cường độ hoạt động lớn.
Thông số kỹ thuật của con lăn truyền động nhông xích
| Thông số | Giá trị phổ biến |
|---|---|
| Đường kính con lăn | Ø50 – Ø114 mm |
| Chiều dài con lăn | 200 – 2000 mm |
| Đường kính trục | Ø12 – Ø30 mm |
| Vật liệu con lăn | Thép mạ kẽm, inox 304, thép sơn tĩnh điện |
| Loại xích | Xích đơn, xích đôi |
| Tải trọng | 50 – 500 kg/con lăn |
| Vòng bi | Bạc đạn công nghiệp chịu tải |
| Tốc độ vận hành | Tùy theo động cơ và hệ thống truyền động |
| Môi trường làm việc | Khô ráo, ẩm, bụi, hóa chất nhẹ |
Ưu điểm nổi bật của con lăn xích
Khả năng chịu tải cao
Với cấu tạo gồm trục thép chịu lực, ống con lăn dày và hệ thống xích truyền động đồng bộ, con lăn xích có khả năng vận chuyển pallet, thùng carton hoặc hàng hóa công nghiệp nặng trong thời gian dài mà vẫn đảm bảo độ ổn định cao.
Khả năng truyền động mạnh mẽ
Con lăn xích sử dụng cơ chế truyền động bằng xích tải và bánh răng xích, giúp truyền lực ổn định từ động cơ đến toàn bộ hệ thống băng tải. Nhờ khả năng ăn khớp trực tiếp giữa xích và nhông, hệ thống có thể vận hành mạnh mẽ và hạn chế trượt tải hiệu quả.
Đồng bộ chuyển động chính xác
Hệ thống xích tải giúp các con lăn quay cùng tốc độ, từ đó đảm bảo hàng hóa di chuyển đều và liên tục trên toàn bộ dây chuyền. Đây là ưu điểm quan trọng trong các hệ thống tự động hóa yêu cầu độ chính xác cao.
Độ bền và tuổi thọ cao
Thiết bị có khả năng hoạt động hiệu quả trong điều kiện nhiều bụi, dầu mỡ, độ ẩm cao hoặc nhiệt độ biến động. Với phiên bản inox, giải pháp này còn đáp ứng tốt các yêu cầu về vệ sinh trong ngành thực phẩm và dược phẩm.
Dễ dàng tích hợp vào dây chuyền tự động hóa
Nhờ khả năng kết nối với cảm biến, PLC hoặc hệ thống AGV, thiết bị dễ dàng tích hợp vào các dây chuyền sản xuất và kho vận hiện đại theo định hướng tự động hóa.
Dễ bảo trì và thay thế
Nhờ cấu tạo cơ khí đơn giản gồm con lăn, trục, vòng bi và bánh răng xích, hệ thống con lăn xích dễ dàng tháo lắp, kiểm tra và bảo trì định kỳ, giúp doanh nghiệp tiết kiệm chi phí vận hành về lâu dài.

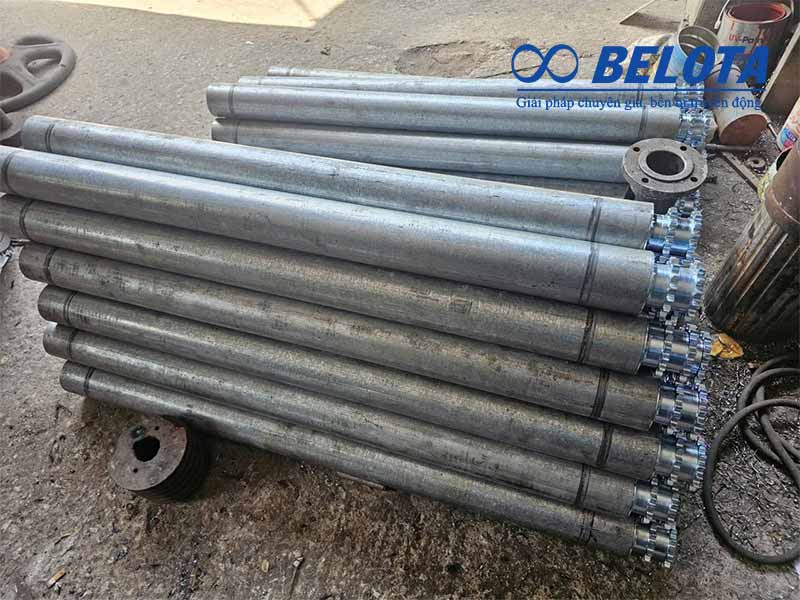

Con lăn xích có khả năng chịu tải lớn
Những hạn chế cần lưu ý khi sử dụng
Độ ồn cao hơn một số hệ truyền động khác
So với con lăn tự do hoặc con lăn truyền động đai, con lăn truyền động nhông xích thường phát sinh tiếng ồn lớn hơn, đặc biệt khi vận hành ở tốc độ cao hoặc khi xích bị giãn.
Để giảm rung và tiếng ồn, Belota khuyến nghị khách hàng nên lựa chọn các dòng bánh răng và xích truyền động có độ chính xác cao, đồng thời thực hiện bôi trơn, kiểm tra độ căng xích định kỳ nhằm đảm bảo hệ thống vận hành êm ái và ổn định hơn.
Yêu cầu bảo trì định kỳ
Để duy trì hiệu suất, hệ thống cần được:
- Bôi trơn dây xích định kỳ;
- Kiểm tra độ căng xích;
- Vệ sinh nhông và cụm truyền động.
Nếu bỏ qua bảo trì, hệ thống có thể xảy ra mài mòn nhanh, lệch truyền động hoặc đứt xích.
Chi phí đầu tư ban đầu cao hơn
So với hệ thống con lăn tự do, con lăn truyền động xích thường có chi phí đầu tư và bảo trì cao hơn do cấu tạo phức tạp hơn và cần nhiều chi tiết truyền động đi kèm.

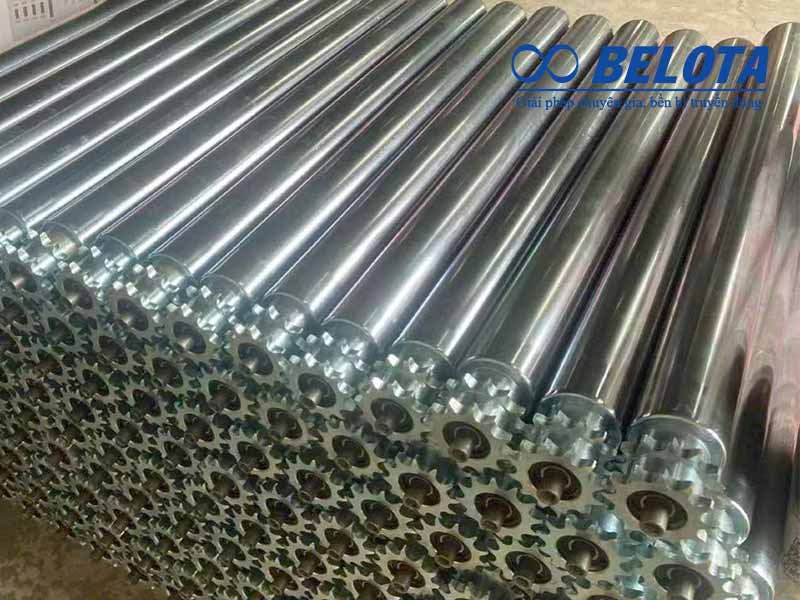

Các con lăn xích được thiết kế riêng cho từng ứng dụng không sản xuất đại trà
Ứng dụng của con lăn xích trong công nghiệp
Nhờ khả năng truyền động ổn định và chịu tải cao, con lăn xích được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp, đặc biệt ở các hệ thống yêu cầu vận chuyển liên tục và tải trọng lớn. Các ứng dụng phổ biến gồm:
- Hệ thống băng tải pallet trong kho vận và logistics: Phù hợp cho vận chuyển pallet tải trọng từ 500–1000 kg, đáp ứng yêu cầu vận hành liên tục nhiều ca trong trung tâm phân phối và kho hàng.
- Dây chuyền đóng gói thùng carton: Được sử dụng trong ngành hàng tiêu dùng, thực phẩm và đồ uống để vận chuyển thùng hàng giữa các công đoạn đóng gói, dán nhãn và xuất hàng.
- Ngành ô tô và điện tử: Ứng dụng trong vận chuyển thân xe, cụm linh kiện hoặc bán thành phẩm giữa các trạm gia công và lắp ráp.
- Kho thông minh (Smart Warehouse): Dễ dàng tích hợp với hệ thống phân loại tự động, robot AGV và phần mềm quản lý kho (WMS) trong các mô hình kho vận hiện đại.
- Ngành thực phẩm và dược phẩm: Thường sử dụng phiên bản inox 304 để đáp ứng yêu cầu về chống ăn mòn và tiêu chuẩn vệ sinh trong môi trường sản xuất đặc thù.
Lưu ý khi lựa chọn con lăn cho băng tải truyền động xích
| Nội dung cần xác định | Ý nghĩa kỹ thuật |
|---|---|
| Đường kính con lăn | Lựa chọn theo tải trọng và kích thước đáy hàng hóa. Đường kính càng lớn thì khả năng chịu tải càng cao, đồng thời giảm nguy cơ võng con lăn khi vận hành. |
| Bước xích | Cần đồng bộ với nhông xích và hệ thống truyền động. Sai bước xích có thể gây lệch truyền động, rung lắc hoặc mài mòn nhanh. |
| Tốc độ vận hành | Được tính theo m/phút hoặc vòng/phút tại trục con lăn. Thông số này ảnh hưởng trực tiếp đến năng suất và độ ổn định của hệ thống băng tải. |
| Tải trọng thiết kế | Cần phân biệt giữa tải tĩnh và tải động để lựa chọn đúng vật liệu, độ dày ống con lăn và kết cấu trục chịu lực phù hợp. |
| Khoảng cách giữa các con lăn | Xác định dựa trên kích thước đáy sản phẩm. Khoảng cách không phù hợp có thể gây võng, rung hoặc mất ổn định khi vận chuyển hàng hóa. |
| Môi trường làm việc | Bao gồm nhiệt độ, độ ẩm, bụi, hóa chất và yêu cầu vệ sinh. Đây là cơ sở để lựa chọn vật liệu phù hợp như thép mạ kẽm, inox 304 hoặc thép sơn tĩnh điện. |
Quy trình bảo trì con lăn xích giúp kéo dài tuổi thọ hệ thống
Một hệ thống con lăn xích được bảo trì đúng cách có thể vận hành ổn định trong 5–10 năm, tùy theo điều kiện tải và môi trường làm việc. Các hạng mục bảo trì quan trọng gồm:
1. Kiểm tra độ căng dây xích định kỳ: Dây xích cần được kiểm tra độ giãn theo chu kỳ. Khi độ giãn vượt quá 2–3% chiều dài ban đầu, nên điều chỉnh hoặc thay thế để tránh hiện tượng trượt hoặc đứt xích.
2. Bôi trơn xích và vòng bi đúng chủng loại: Sử dụng mỡ bôi trơn công nghiệp phù hợp cho cụm vòng bi và hệ truyền động xích để giảm ma sát, hạn chế mài mòn và tăng tuổi thọ thiết bị.
3. Vệ sinh nhông và dây xích: Loại bỏ bụi bẩn, dầu cặn hoặc mạt kim loại bám trên bề mặt nhông và xích nhằm giảm nguy cơ mài mòn bất thường.
4. Kiểm tra độ đồng tâm của trục: Trục con lăn bị lệch tâm có thể gây rung động, tăng tải cục bộ lên vòng bi và làm giảm tuổi thọ toàn hệ thống.

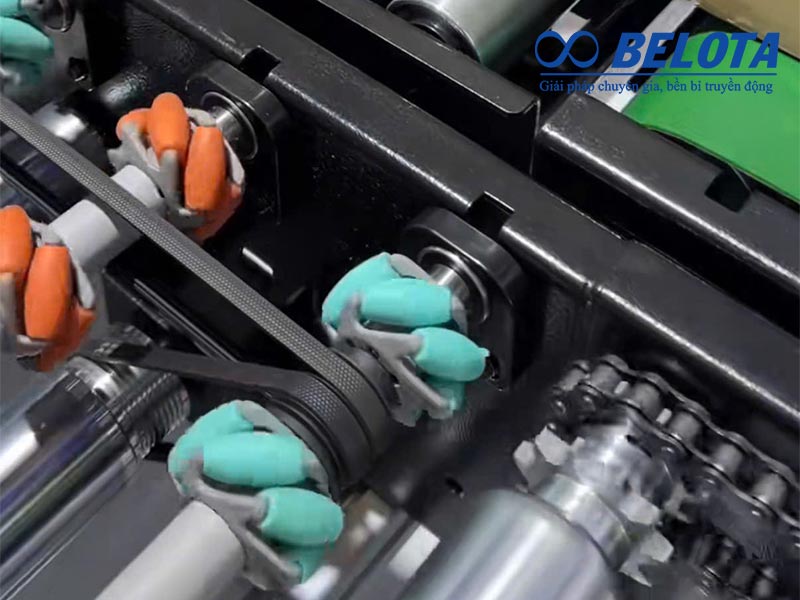

Vệ sinh bảo dưỡng con lăn xích định kỳ
So sánh con lăn xích, con lăn đai và con lăn tự do
| Tiêu chí | Con lăn truyền động xích | Con lăn truyền động đai | Con lăn tự do |
|---|---|---|---|
| Cơ chế hoạt động | Truyền động bằng xích và bánh răng | Truyền động bằng dây đai và pulley | Hoạt động nhờ lực đẩy của hàng hóa hoặc độ nghiêng |
| Khả năng chịu tải | Cao | Trung bình | Thấp – trung bình |
| Độ đồng bộ | Rất cao, ít trượt tải | Khá ổn định nhưng có thể trượt đai | Không đồng bộ |
| Độ ồn khi vận hành | Cao hơn | Êm hơn xích | Rất êm |
| Tốc độ vận hành | Ổn định, phù hợp tải nặng | Phù hợp tốc độ trung bình – cao | Phụ thuộc lực tác động |
| Chi phí đầu tư | Cao | Trung bình | Thấp |
| Bảo trì | Cần bôi trơn và kiểm tra xích định kỳ | Cần kiểm tra độ căng dây đai | Ít bảo trì |
| Độ bền | Cao trong môi trường tải nặng | Khá tốt | Phụ thuộc tải trọng sử dụng |
| Ứng dụng phù hợp | Pallet, hàng nặng, tự động hóa | Thùng carton, hàng nhẹ – vừa | Kho hàng, line đẩy tay, phân loại đơn giản |
| Môi trường sử dụng | Công nghiệp nặng, logistics, cơ khí | Nhà máy sạch, đóng gói | Hệ thống vận chuyển thủ công hoặc bán tự động |
Câu hỏi thường gặp (FAQs)
Tại sao con lăn xích thường phát ra tiếng ồn khi hoạt động?
Trả lời: Tiếng ồn thường xuất phát từ sự va chạm giữa mắt xích và răng nhông ở tốc độ cao hoặc do hệ thống truyền động thiếu bôi trơn. Để khắc phục, cần định kỳ bôi trơn dây xích, kiểm tra độ căng và đảm bảo sự đồng tâm của các nhông xích trên toàn hệ thống.
Con lăn xích Belota có đáp ứng được môi trường vệ sinh cao không?
Trả lời: Có. Đối với các ngành thực phẩm hoặc dược phẩm, Belota cung cấp dòng con lăn xích làm từ vật liệu inox 304, có khả năng chống ăn mòn cao, dễ dàng vệ sinh và đảm bảo các tiêu chuẩn khắt khe về an toàn vệ sinh thực phẩm.
Mua con lăn xích tại Belota có gia công kích thước theo yêu cầu không?
Có. Belota nhận gia công con lăn xích theo yêu cầu riêng về đường kính con lăn, chiều dài, tải trọng, loại xích, vật liệu và kết cấu truyền động để phù hợp với từng hệ thống băng tải thực tế.
Kết luận
Việc lựa chọn đúng giải pháp truyền động không chỉ giúp hệ thống vận hành ổn định mà còn tối ưu chi phí đầu tư và bảo trì trong dài hạn. Khi mua con lăn xích tại Belota, bạn sẽ được hỗ trợ bảo hành kỹ thuật theo từng dòng sản phẩm và có thể cung cấp đầy đủ chứng từ CO - CQ (chứng nhận xuất xứ và chất lượng) theo yêu cầu của doanh nghiệp. Liên hệ Belota để được tư vấn và lựa chọn con lăn truyền động bằng xích phù hợp với nhu cầu vận hành của doanh nghiệp.
