Băng tải con lăn nhôm định hình

Băng tải con lăn nhôm định hình đang trở thành giải pháp vận chuyển nội bộ được nhiều doanh nghiệp sản xuất lựa chọn nhờ tính linh hoạt, dễ lắp ráp và khả năng tối ưu chi phí vận hành. So với các hệ thống băng chuyền khác, dòng băng tải này không chỉ đáp ứng tốt yêu cầu tự động hóa mà còn dễ dàng tùy biến theo từng dây chuyền cụ thể.

Bài viết dưới đây cung cấp cái nhìn tổng quan về cấu tạo, ưu điểm, ứng dụng thực tế cũng như các tiêu chí lựa chọn phù hợp, giúp doanh nghiệp đưa ra quyết định đầu tư hiệu quả và bền vững.

Băng tải con lăn nhôm định hình là gì?

Băng tải con lăn nhôm định hình là hệ thống vận chuyển thuộc nhóm băng tải con lăn, sử dụng các con lăn bố trí song song trên khung nhôm định hình, tạo thành bề mặt để di chuyển hàng hóa, linh kiện hoặc sản phẩm trong dây chuyền sản xuất.

Thiết bị này còn được gọi với nhiều tên khác như:

• Băng tải con lăn khung nhôm định hình
• Băng tải con lăn nhôm profile

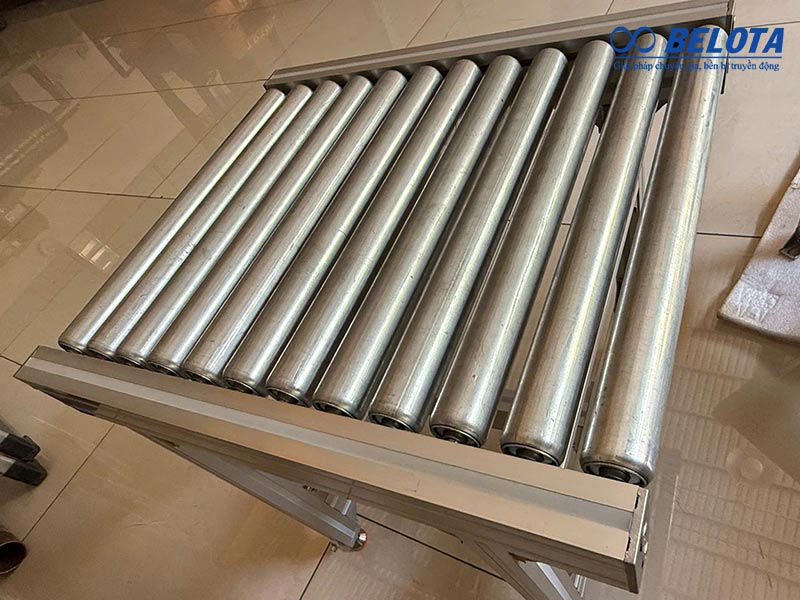

Băng tải con lăn nhôm định hình hay còn gọi với cái tên băng tải con lăn nhôm profile

Thông số kỹ thuật của băng tải con lăn nhôm định hình

• Kích thước tổng thể: Thiết kế theo yêu cầu (chiều rộng 300–1000 mm, chiều dài 1–10 m, chiều cao 500–2000 mm)
• Khung băng tải: Nhôm định hình (thường dùng 30x30, 40x40, 40x80…)
• Con lăn: Thép mạ kẽm, inox hoặc nhựa PVC
• Đường kính con lăn: Ø38, Ø50, Ø60, Ø76 mm (tùy tải trọng)
• Khoảng cách con lăn: 50–150 mm (phụ thuộc kích thước sản phẩm)
• Tải trọng: 30–200 kg/m (tùy cấu hình)
• Loại băng tải: Con lăn tự do hoặc con lăn truyền động (dây curoa/xích)
• Tốc độ băng tải (nếu có motor): 5–30 m/phút
• Động cơ: Motor giảm tốc (220V/380V), công suất 0.2–2.2 kW
• Phụ kiện đi kèm: Thanh dẫn hướng, chân tăng chỉnh, bánh xe di động, cảm biến, tủ điện

Cấu tạo băng tải con lăn khung nhôm định hình

Khung nhôm định hình

Khung là phần chịu lực chính của hệ thống. Các loại nhôm phổ biến gồm:

• 30×60 mm
• 40×40 mm
• 40×80 mm

Đặc điểm nổi bật:

• Thiết kế rãnh T-slot tiện lợi
• Lắp ghép bằng bu lông, không cần hàn
• Dễ điều chỉnh và nâng cấp sau khi lắp đặt

Hệ thống con lăn

Con lăn là bộ phận tiếp xúc trực tiếp với sản phẩm. Tùy vào nhu cầu sử dụng, có thể lựa chọn:

• Con lăn inox: phù hợp môi trường ẩm, yêu cầu vệ sinh cao

• Con lăn thép mạ kẽm: chịu tải tốt, chi phí hợp lý

• Con lăn nhựa PVC: chống trầy xước, nhẹ

• Con lăn nhôm: đồng bộ với khung, giảm trọng lượng tổng

Phụ kiện lắp ghép

Hệ thống sử dụng các phụ kiện tiêu chuẩn như:

• Ke góc
• Bu lông T-slot
• Con trượt
• Tấm liên kết

Ưu điểm:

• Lắp ráp nhanh
• Tháo rời dễ dàng
• Không ảnh hưởng kết cấu khi thay đổi thiết kế

Bộ truyền động (tùy chọn)

Đối với hệ thống tự động, có thể tích hợp thêm:

• Motor giảm tốc
• Truyền động bằng xích hoặc dây đai
• Biến tần điều chỉnh tốc độ

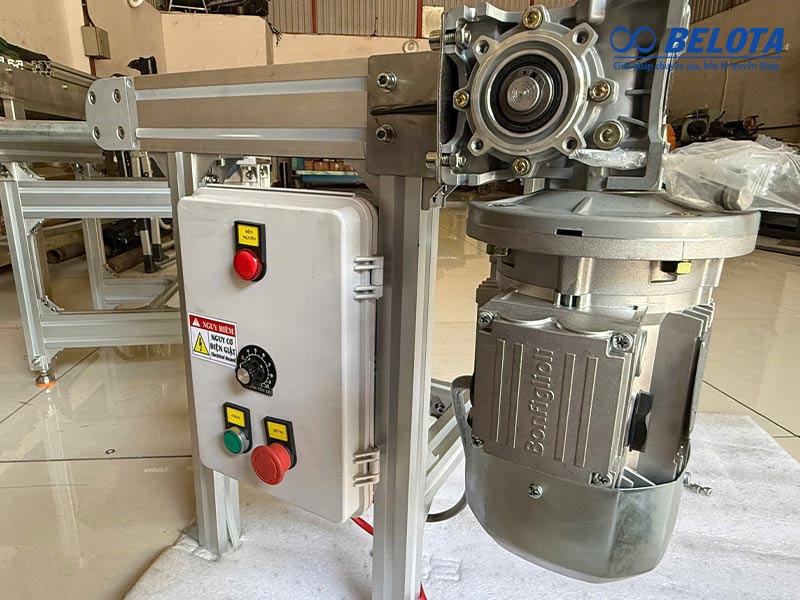

Băng tải con lăn nhôm định hình được tích hợp motor và bộ biến tần điều chỉnh tốc độ

Ưu điểm của nhôm định hình

• Trọng lượng nhẹ: Nhôm nhẹ hơn thép, giúp dễ dàng vận chuyển và lắp đặt.
• Tính linh hoạt cao: Có thể gắn thêm cảm biến, thanh dẫn hướng hoặc thiết bị phụ trợ mà không cần gia công lại.
• Chống ăn mòn tốt: Bề mặt anodized giúp chống gỉ, phù hợp môi trường ẩm hoặc phòng sạch.
• Thẩm mỹ công nghiệp: Thiết kế hiện đại, phù hợp tiêu chuẩn nhà máy của Nhật, Hàn và châu Âu.

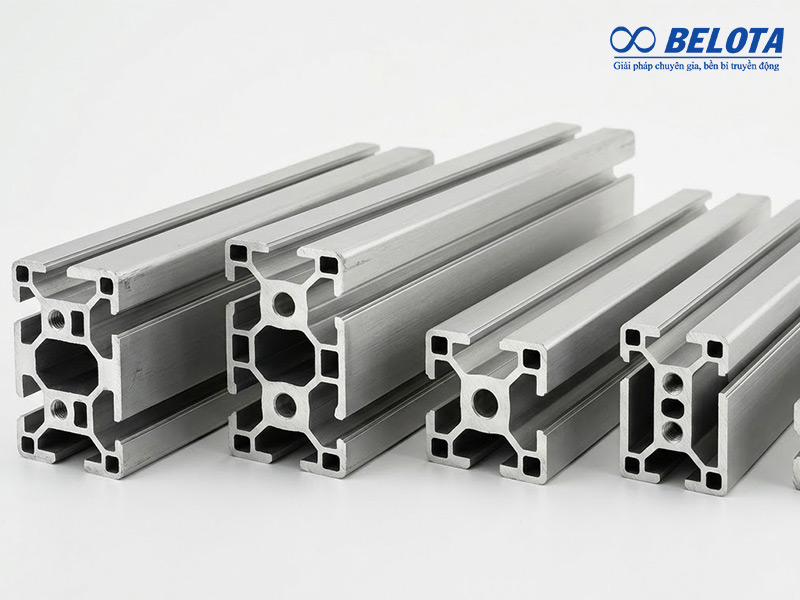

Nhôm định hình có trọng lượng nhẹ và khả năng chống ăn mòn tốt

So sánh băng tải con lăn nhôm định hình và khung truyền thống

Dưới đây là bảng so sánh chi tiết ưu thế giữa băng tải khung nhôm định hình và các dòng khung thép, inox truyền thống.

Ứng dụng thực tế của băng tải con lăn nhôm profile

• Ngành điện tử: Sử dụng trong dây chuyền lắp ráp linh kiện, vận chuyển bo mạch và sản phẩm giữa các công đoạn.
• Ngành dược phẩm và thực phẩm: Đáp ứng yêu cầu không gỉ, dễ vệ sinh nên rất phù hợp tiêu chuẩn sản xuất sạch
• Ngành đóng gói và logistics Ứng dụng phổ biến trong vận chuyển thùng carton, hộp nhựa, pallet nhỏ

Phân loại băng tải con lăn nhôm định hình

Băng tải con lăn tự do

Tương tự các dòng băng tải con lăn tự do khác, băng tải con lăn khung nhôm định hình dạng này không sử dụng motor, hàng hóa di chuyển nhờ lực đẩy thủ công hoặc độ dốc của hệ thống, giúp tối ưu chi phí đầu tư ban đầu.

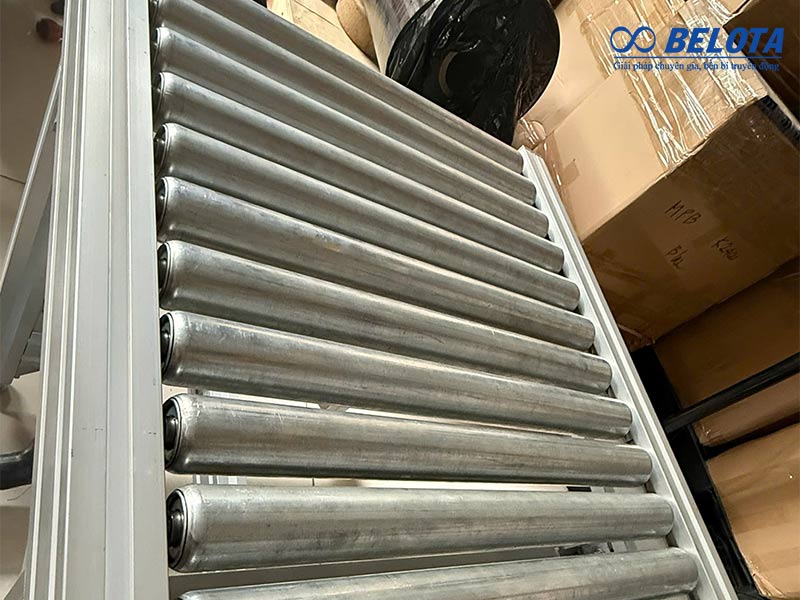

Băng tải con lăn nhôm định hình sử dụng con lăn tự do di chuyển bằng lực đẩy và quán tính

Băng tải con lăn truyền động

• Sử dụng motor

• Hoạt động tự động

• Phù hợp dây chuyền sản xuất liên tục

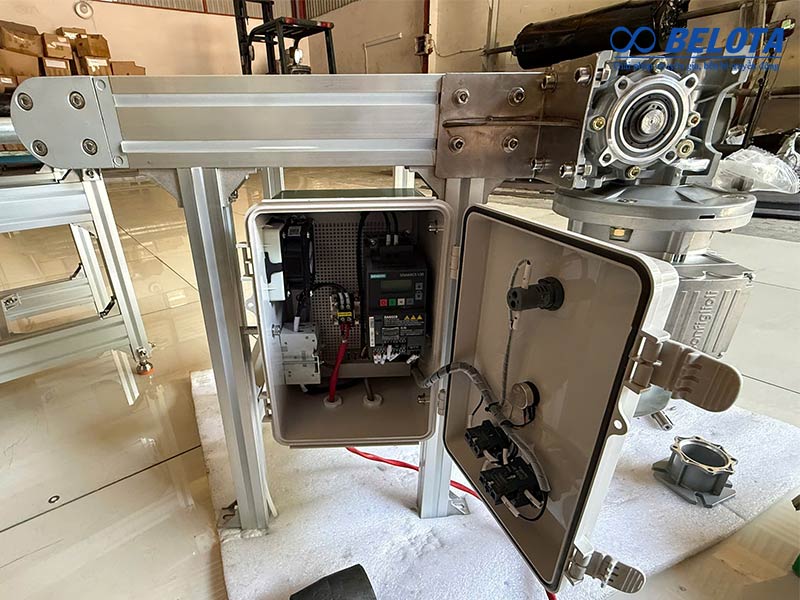

Băng tải con lăn nhôm định hình sử dụng motor

Kinh nghiệm lựa chọn băng tải con lăn nhôm định hình phù hợp

Việc lựa chọn đúng băng tải con lăn nhôm định hình giúp doanh nghiệp tối ưu hiệu suất vận hành, hạn chế chi phí phát sinh và đảm bảo khả năng mở rộng trong tương lai. Dưới đây là những tiêu chí quan trọng cần lưu ý:

• Xác định loại sản phẩm vận chuyển (kích thước, tải trọng, bề mặt)

• Chọn vật liệu con lăn phù hợp với môi trường sử dụng

• Tính toán chính xác tải trọng và tần suất vận hành

• Ưu tiên thiết kế có khả năng mở rộng, nâng cấp

• Lựa chọn đơn vị có kinh nghiệm thiết kế và thi công

Belota – Đơn vị cung cấp băng tải con lăn nhôm định uy tín

Băng tải Belota là đơn vị chuyên thiết kế, gia công và lắp đặt băng tải con lăn nhôm định hình theo yêu cầu thực tế của từng doanh nghiệp. Với kinh nghiệm triển khai trong nhiều ngành như điện tử, dược phẩm, đóng gói và logistics nội bộ, Belota hiểu rõ các tiêu chuẩn về tải trọng, môi trường vận hành và mức độ tự động hóa của từng hệ thống.

Chúng tôi không chỉ cung cấp thiết bị, mà còn tập trung xây dựng giải pháp phù hợp với từng dây chuyền sản xuất - đảm bảo tính linh hoạt, khả năng mở rộng và tối ưu chi phí vận hành trong dài hạn.

Khi mua hàng, Belota cam kết với quý khách như sau:

• Tư vấn kỹ thuật theo nhu cầu thực tế: Phân tích sản phẩm, tải trọng, không gian lắp đặt và quy trình vận hành để đề xuất cấu hình băng tải phù hợp, tránh đầu tư dư thừa hoặc thiếu công suất.
• Gia công đúng bản vẽ, đảm bảo độ chính xác: Hệ thống được sản xuất theo thông số kỹ thuật rõ ràng, đảm bảo độ đồng bộ, vận hành ổn định và đáp ứng yêu cầu sử dụng lâu dài.
• Lắp đặt và bàn giao nhanh chóng: Quy trình triển khai được tối ưu nhằm rút ngắn thời gian thi công, hạn chế ảnh hưởng đến hoạt động sản xuất của doanh nghiệp.
• Hỗ trợ bảo trì và nâng cấp sau lắp đặt: Sẵn sàng đồng hành trong suốt quá trình vận hành, hỗ trợ kiểm tra, bảo trì và tư vấn nâng cấp khi doanh nghiệp mở rộng dây chuyền.

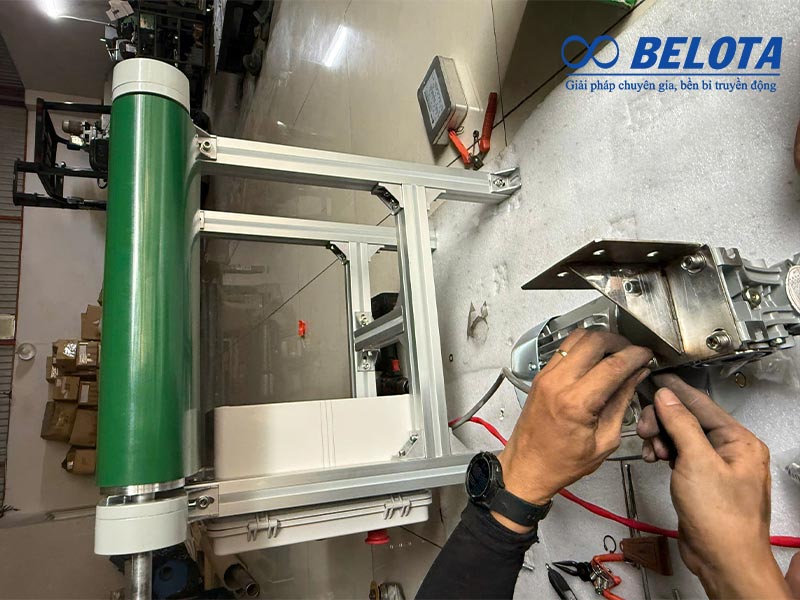

Belota chuyên thiết kế hệ thống băng tải và giải pháp truyền động phù hợp với nhu cầu của khách hàng

Kết luận

Băng tải con lăn nhôm định hình là giải pháp vận chuyển hiện đại, phù hợp với doanh nghiệp cần tính linh hoạt, thẩm mỹ và khả năng mở rộng trong dài hạn. Đây là lựa chọn tối ưu cho các hệ thống sản xuất hướng đến hiệu quả và kiểm soát chi phí vận hành.
