Gân V dán băng tải

Gân V dán băng tải là một phụ kiện quan trọng giúp định tâm dây băng, chống lệch băng và nâng cao hiệu quả vận chuyển hàng hóa trong nhiều hệ thống băng tải công nghiệp. Mặc dù có cấu tạo đơn giản, nhưng việc lựa chọn đúng loại gân V về kích thước, vật liệu và vị trí lắp đặt lại ảnh hưởng trực tiếp đến độ ổn định, tuổi thọ và chi phí vận hành của toàn bộ hệ thống. Trong bài viết này, Băng tải Belota sẽ giúp bạn tìm hiểu chi tiết về cấu tạo, chức năng, các loại phụ kiện gân V phổ biến cũng như những lưu ý quan trọng khi lựa chọn và gia công gân V dán băng tải.

Phụ kiện gân V dán băng tải là gì?

Phụ kiện gân V dán băng tải là một chi tiết được gia công và dán trực tiếp lên mặt dưới dây băng tải nhằm tăng khả năng định hướng, ổn định chuyển động và hỗ trợ vận chuyển hàng hóa trong quá trình vận hành. Gân có tiết diện hình chữ V, hình vuông, hình chữ nhật được sản xuất từ các vật liệu như PVC, PU hoặc cao su với khả năng chịu mài mòn và độ đàn hồi cao, phù hợp với nhiều loại băng tải công nghiệp khác nhau.

Khác với các dòng băng tải thông thường, băng tải có dán gân V giúp hệ thống vận hành chính xác hơn, hạn chế tình trạng xô lệch dây băng trong quá trình hoạt động liên tục. Đồng thời, phụ kiện này còn giúp hàng hóa ổn định khi di chuyển ở tốc độ cao hoặc trên các góc nghiêng lớn.

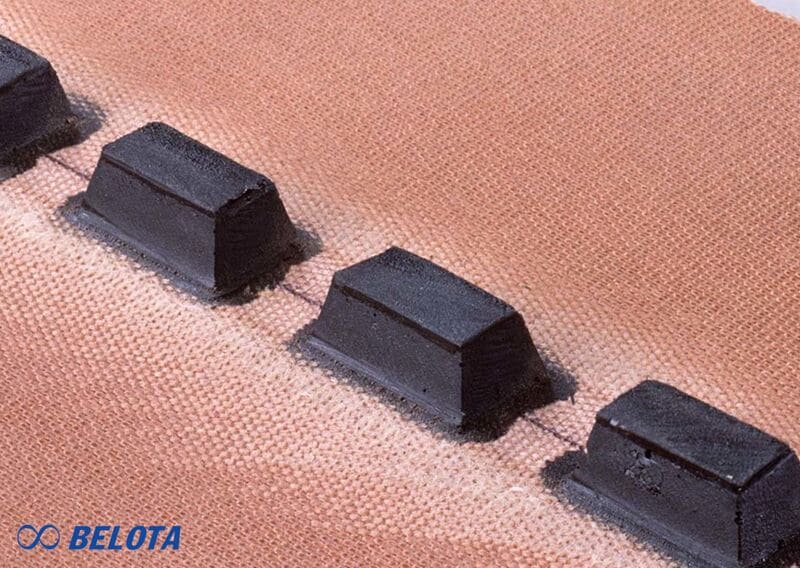

Phụ kiện gân V dán băng tải là một chi tiết được gia công và dán trực tiếp lên mặt dưới dây băng tải

Vai trò quan trọng của phụ kiện gân V trong hệ thống băng tải

Phụ kiện gân V không chỉ là một chi tiết bổ trợ mà còn góp phần quan trọng vào sự ổn định và hiệu quả vận hành của toàn bộ hệ thống băng tải. Tùy theo thiết kế và vị trí lắp đặt, gân V mang lại nhiều lợi ích thiết thực như:

• Định tâm dây băng tải: Gân dẫn hướng được dán ở mặt dưới dây băng giúp dây chạy đúng tâm trên pulley và rulo, hạn chế hiện tượng lệch băng trong quá trình vận hành.
• Chống sàng và lệch băng: Giảm nguy cơ dây băng bị trôi sang hai bên, hạn chế mài mòn mép băng và giảm các sự cố dừng máy ngoài ý muốn.
• Hỗ trợ vận chuyển trên băng tải nghiêng: Gân gạt liệu được dán trên mặt tải giúp giữ hàng hóa ổn định, hạn chế tình trạng trượt hoặc rơi sản phẩm khi vận chuyển lên dốc.
• Tăng khả năng vận chuyển vật liệu rời: Phù hợp với các loại nông sản, thực phẩm khô, hạt nhựa, linh kiện hoặc các sản phẩm có kích thước nhỏ cần được giữ cố định trên bề mặt băng tải.
• Nâng cao độ ổn định của hệ thống: Giúp băng tải vận hành êm ái, giảm rung lắc và hạn chế tiếng ồn trong quá trình hoạt động.
• Bảo vệ dây băng tải: Hạn chế tình trạng mài mòn không đều, giảm áp lực lên mép băng và kéo dài tuổi thọ của dây băng.
• Giảm chi phí bảo trì: Việc kiểm soát tốt hiện tượng lệch băng và rơi vật liệu giúp giảm tần suất sửa chữa, thay thế linh kiện và thời gian dừng máy.
• Tăng năng suất sản xuất: Hệ thống vận hành ổn định hơn, giảm thất thoát nguyên liệu và đảm bảo quá trình vận chuyển diễn ra liên tục.

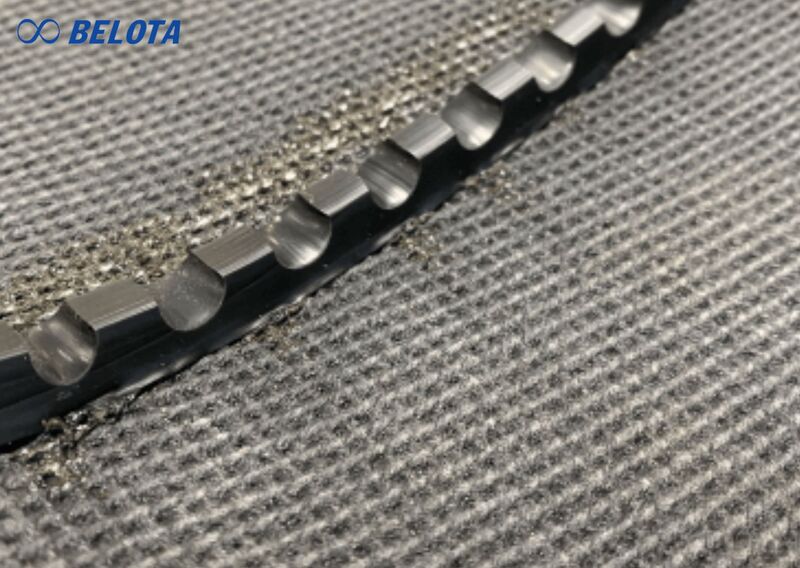

Vai trò quan trọng của phụ kiện gân V trong hệ thống băng tải

Các loại gân V dán băng tải phổ biến

Gân V dẫn hướng băng tải là phụ kiện được sản xuất từ vật liệu PVC hoặc PU và được gia công dán trực tiếp lên dây băng tải bằng phương pháp ép nhiệt thủ công hoặc máy ép gân chuyên dụng. Tùy theo yêu cầu vận hành, tải trọng và kết cấu hệ thống, gân có thể được dán ở mặt dưới để dẫn hướng hoặc mặt trên để hỗ trợ vận chuyển hàng hóa trên băng tải nghiêng.

Hiện nay, các loại gân dán băng tải phổ biến được chia thành 3 nhóm chính:

Gân chữ V (K Profile)

Đây là loại gân dẫn hướng được sử dụng phổ biến nhất trên các hệ thống băng tải PVC và PU. Gân có tiết diện hình thang hoặc chữ V thấp, được dán ở mặt dưới dây băng tải nhằm định tâm dây băng khi chạy qua pulley và con lăn.

Các quy cách phổ biến gồm:

• K6 x 4
• K8 x 5
• K10 x 6
• K13 x 8
• K15 x 8
• K17 x 11
• K22 x 14
• K30 x 16

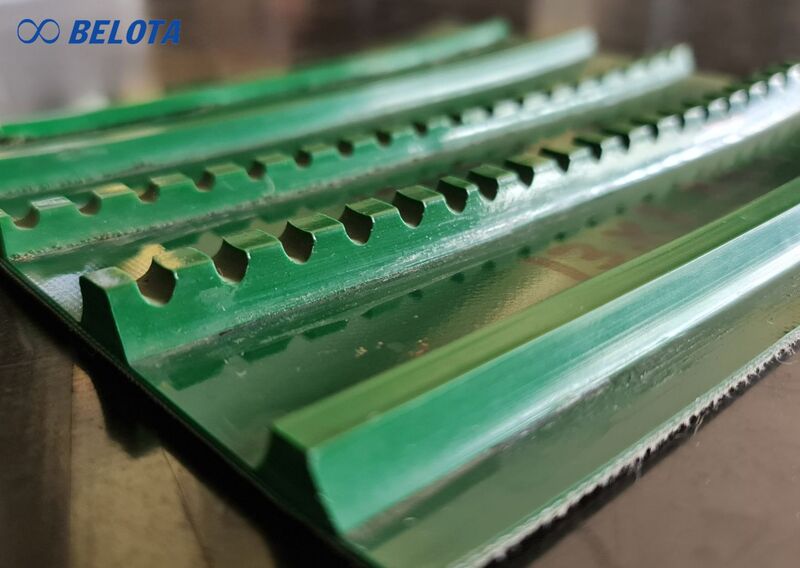

Gân chữ V có tiết diện hình thang hoặc chữ V thấp

Gân hình khối (V Profile)

Loại gân này có tiết diện hình vuông độ cao lớn hơn gân V và thường được sử dụng trong các ứng dụng yêu cầu khả năng dẫn hướng chắc chắn hoặc vận hành tải trọng cao.

Các quy cách phổ biến:

• V10 x 10
• V15 x 15

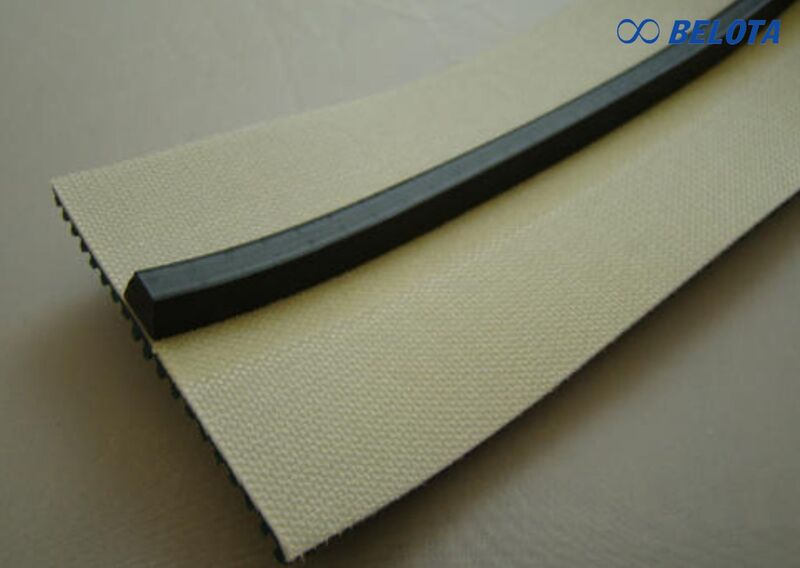

Loại gân hình khối có tiết diện hình vuông độ cao lớn hơn gân V

Gân chữ nhật (R Profile)

Gân R có tiết diện dạng chữ nhật hoặc bo tròn, phù hợp với một số hệ thống băng tải đặc thù cần tăng khả năng chịu lực và độ ổn định khi vận hành.

Quy cách phổ biến: R20 x 15

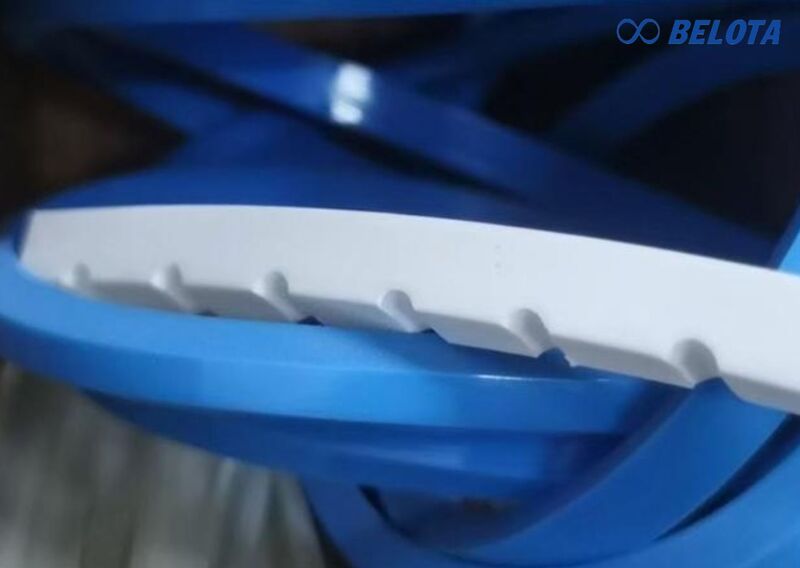

Gân R có tiết diện dạng chữ nhật hoặc bo tròn

Màu sắc và bề mặt gân

Để phù hợp với từng loại dây băng tải, gân dẫn hướng hiện nay được sản xuất với nhiều màu sắc khác nhau như:

• Xanh lục
• Xanh sẫm
• Xanh lam
• Đen
• Trắng
• Trong suốt

Bên cạnh dạng bề mặt trơn tiêu chuẩn, một số dòng gân còn được thiết kế dạng khía rãnh nhằm tăng độ linh hoạt khi uốn quanh pulley có đường kính nhỏ, đồng thời giúp giảm ứng suất trong quá trình vận hành liên tục.

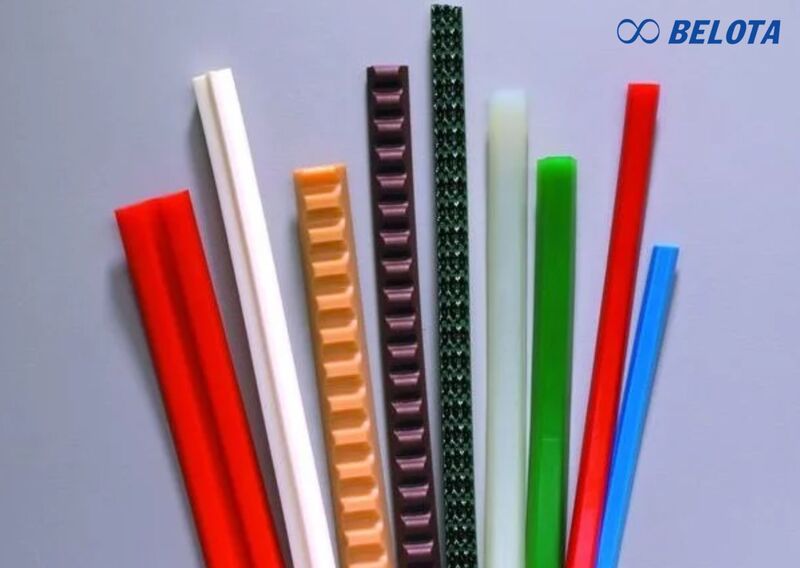

Gân V dẫn hướng hiện nay được sản xuất với nhiều màu sắc khác nhau

Việc lựa chọn đúng loại gân K, gân V hoặc gân R cần dựa trên vật liệu dây băng tải, kích thước pulley, tải trọng và điều kiện làm việc thực tế để đảm bảo hệ thống vận hành ổn định và đạt tuổi thọ tối ưu.

Thông số kỹ thuật các dòng gân V phổ biến

Ứng dụng thực tế của gân V dán băng tải

• Trong ngành thực phẩm, gân V thường được dùng trên băng tải để vận chuyển bánh kẹo, rau củ, hải sản và thực phẩm đông lạnh. Nhờ khả năng chống trượt tốt, hàng hóa được giữ ổn định khi di chuyển và hạn chế rơi vãi trong quá trình sản xuất.
• Trong ngành bao bì và logistics, gân V giúp định hướng thùng carton và kiện hàng chính xác hơn trên dây chuyền phân loại tự động. Điều này giúp tăng tốc độ xử lý hàng hóa và giảm sai sót khi vận chuyển.
• Trong ngành dệt may và da giày, băng tải dán gân V được sử dụng ở các công đoạn chuyền sản phẩm, ép nhiệt và đóng gói. Gân giúp giữ sản phẩm ổn định, hạn chế xô lệch và đảm bảo quy trình sản xuất diễn ra liên tục.
• Trong các ngành công nghiệp nặng như khai thác đá, xi măng hoặc vật liệu xây dựng, gân V được dùng để hỗ trợ vận chuyển cát, đá, than và quặng trên băng tải nghiêng có tải trọng lớn, giúp hệ thống hoạt động ổn định và hiệu quả hơn.

Kỹ thuật dán gân V băng tải đúng tiêu chuẩn

Hiện nay, cách dán gân V phổ biến nhất là phương pháp ép nhiệt lưu hóa tương tự như gờ T băng tải. Phương pháp này dùng máy ép chuyên dụng để liên kết gân V và dây băng tải thành một khối chắc chắn, bền hơn nhiều so với dán keo thông thường. So với dán keo, ép nhiệt giúp mối dán chắc hơn, ít bong tróc và chịu được tải trọng cũng như thời gian vận hành dài hơn.

Khi thi công, cần xác định đúng vị trí dán gân để đảm bảo gân nằm đúng tâm và phù hợp với pulley dẫn hướng. Nếu dán sai vị trí, băng tải có thể bị lệch hoặc chạy không ổn định.

Nhiệt độ và thời gian ép cũng rất quan trọng. Nếu ép chưa đủ nhiệt, gân dễ bong sau một thời gian sử dụng. Nếu ép quá nóng, vật liệu có thể bị biến dạng và làm giảm tuổi thọ băng tải.

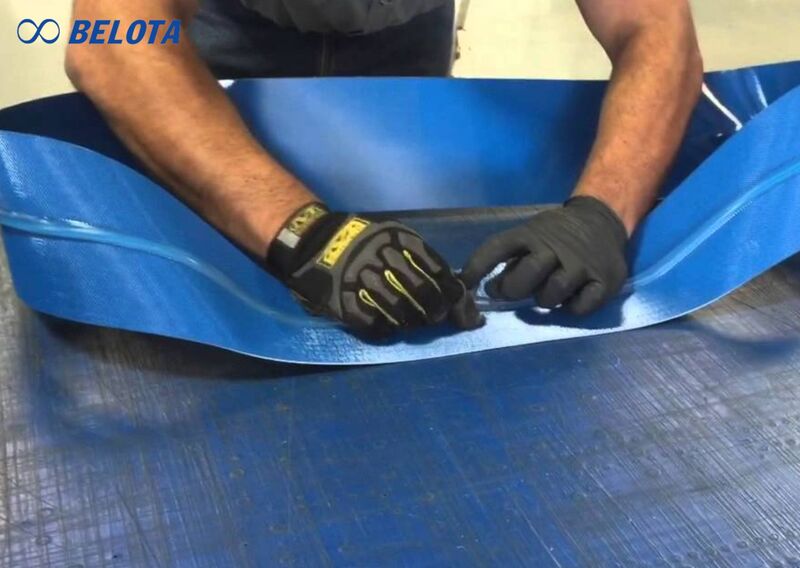

Kỹ thuật dán gân V băng tải đúng tiêu chuẩn

Những lưu ý khi lựa chọn gân V băng tải

Để lựa chọn đúng loại gân V phù hợp, doanh nghiệp cần xác định chính xác loại vật liệu dây băng tải đang sử dụng như PVC, PU hay cao su. Đồng thời cần đo đầy đủ các thông số gồm độ dày dây băng, bản rộng và chu vi tổng thể.

Ngoài kích thước, khoảng cách giữa các gân cũng cần được tính toán chính xác theo tâm gân nhằm đảm bảo đồng bộ với pulley dẫn hướng của hệ thống. Việc lựa chọn sai kích thước hoặc sai vị trí dán có thể ảnh hưởng trực tiếp đến hiệu suất vận hành và tuổi thọ băng tải.

Đối với các hệ thống tải hàng nặng hoặc hoạt động liên tục nhiều giờ, nên ưu tiên sử dụng gân PU hoặc gân cao su để tăng độ bền và giảm chi phí bảo trì trong thời gian dài.

Kết luận

Phụ kiện gân V dán băng tải là một giải pháp quan trọng trong các hệ thống băng tải công nghiệp hiện đại, giúp tăng độ ổn định khi vận hành, hạn chế tình trạng lệch băng và cải thiện khả năng bám tải trong quá trình vận chuyển hàng hóa. Nhờ những ưu điểm này, hệ thống băng tải có thể hoạt động trơn tru hơn, đạt hiệu suất cao hơn và giảm thiểu hao mòn trong quá trình sử dụng lâu dài. Belota hiện cung cấp đa dạng các loại phụ kiện gân V dán băng tải với nhiều kích thước, chất liệu như PVC, PU, PE và cao su, đáp ứng linh hoạt theo từng nhu cầu sử dụng thực tế của khách hàng trong nhiều ngành công nghiệp khác nhau.
